Nabenmotoren - Einführung

Haben Sie Fragen bezüglich des Nabenmotor-Systems? Hier erhalten Sie einen Überblick zu all den dazugehörigen Komponenten, unserem Sortiment und ausführlichen Anleitungen zu den einzelnen Produkten.

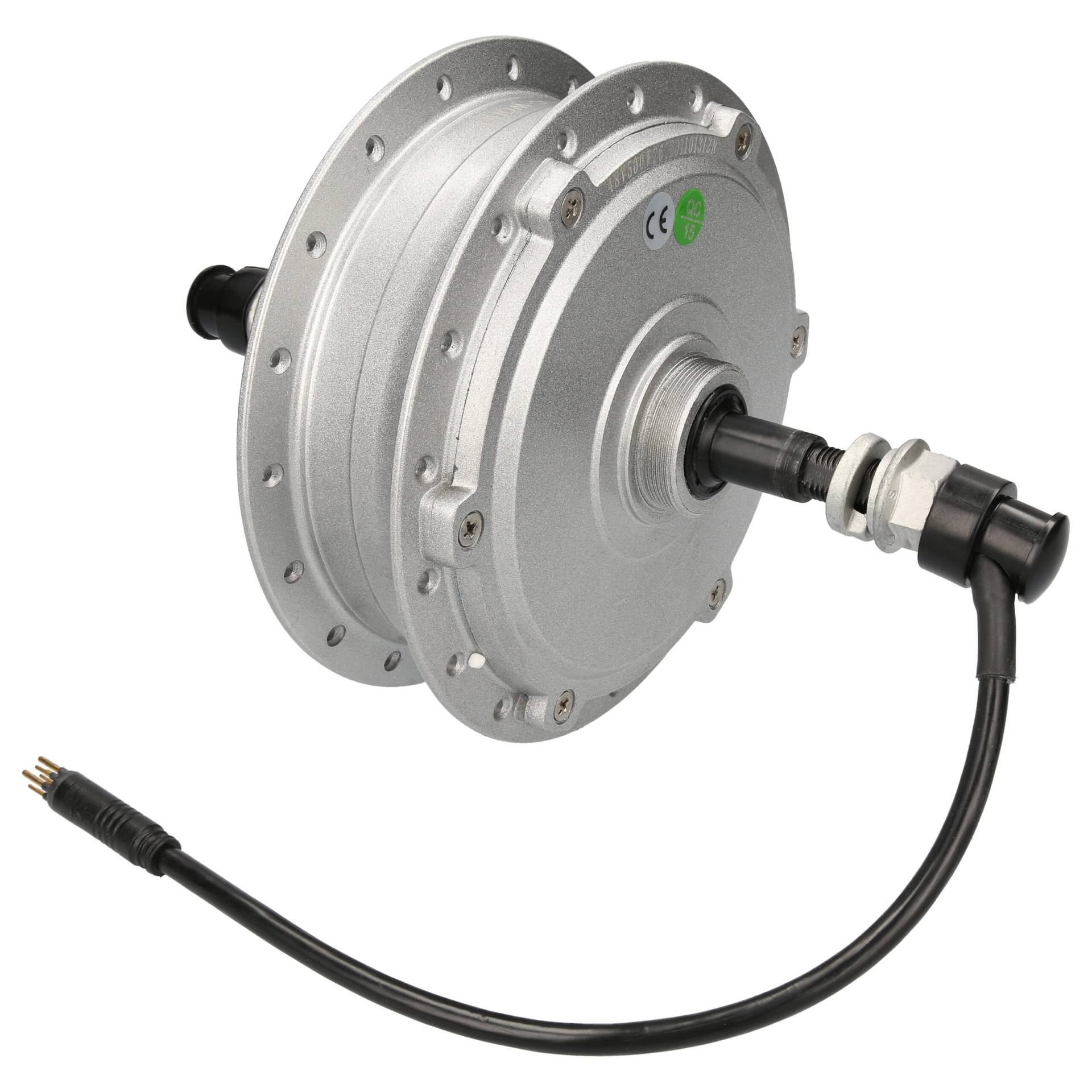

Kurz und knapp: Bei einem E-Bike mit Nabenmotor wird wahlweise das Vorder- oder Hinterrad des E-Bikes angetrieben und erleichtert so die Fahrt. So wird beim Einbau die Nabe der Felge mit dem Motor ersetzt. Beim Pedalieren unterstützt dieser dann nach Wunsch Ihre Fahrt und fungiert dabei praktisch als Muskel Ihres Systems. Kontrolliert und reguliert wird der Motor über den Controller, welcher über das Motorkabel mit dem Motor verbunden wird und so Daten und Strom im gesamten System reguliert und alle nötigen Informationen dort hin leitet, wo sie gebraucht werden. Das für das System notwendige Energie wird durch den Anschluss eines aufladbaren Akkus bereitgestellt. Dank Display und Geschwindigkeitssensor haben Sie Kontrolle über die Stärke der Unterstützung und können diese regulieren. Für eine akkurate Funktionalität werden natürlich noch andere Sensoren verwendet, wie Bremssensoren (unterbrechen Motorunterstützung beim Bremsen), Schaltsensor (erleichtert den Schaltvorgang), Pedalsensoren (erkennt die Aktivität der Kurbel) und Sensoren im Inneren, die die Aktivität des Motors registrieren. Das Daumengas kann den Motor auch ohne dem Pedalieren aktivieren. Hiermit kann beispielsweise das Schieben Ihres Bikes erleichtert werden. Zuletzt gilt noch zu beachten, dass der Lichtanschluss nicht die gewöhnliche 6V-Spannung hat, sondern der Spannung des Systems entspricht. Sie müssen also dafür geeignete Leuchten anschließen, da sonst es sonst zum Kurzschluss kommt.

Bei unseren Nabenmotoren haben Sie die Auswahl zwischen Vorder- und Hinterradmotoren, je nachdem welches Rad Sie antreiben lassen möchten. Ausserdem bieten wir für unsere windmeile-Systeme zwei verschiedene Steckersysteme an. Das “Professional” System mit JST-Steckern ist für Profis mit handwerklichem Geschick, wobei das “Waterproof” System mit Julet-Steckern auch für Anfänger mit weniger Erfahrung geeignet ist. Bei “Waterproof” wird über einen 1T4 Kabelbaum der Anschluss erleichtert. Durch Versiegelungen und Schrumpfschläuche und dem Einsatz unserer Controller Box kann auch das “Professional” System wasserdicht eingesetzt werden.

Unsere Motoren sind natürlich mit unterschiedlichen Leistungen und Spannungen verfügbar. Damit können Sie das ideale System für Ihre individuellen Bedürfnisse konstruieren, ganz egal ob Sie eine flache Stadtlandschaft oder ländliche Hügel befahren.

Sie können sich nun grob vorstellen, wie Ihr System funktioniert.

Fassen Wir nochmal zusammen – ein E-Bike System mit Nabenmotor hat folgende Komponenten:

  • Nabenmotor und Felge
  • Motorkabel
  • Controller
  • Daumengas
  • Waterproof – 14T Kabelbaum zum Anschluss des Displays, Bremssensorik und Daumengas
  • Display
  • Bremssensoren
  • Pedalsensor
  • Front- und Rücklicht
  • Controller-Box

Sie suchen rechtliche Information? Lesen Sie diesen Artikel.

Sie suchen eine Einbauanleitung für den Umbausatz? Lesen Sie diesen Artikel.

Sie wollen wissen welche Nabenmotoren wir alles anbieten? Hier finden Sie eine Übersicht.

Während die fettgedruckten Komponenten der obenstehenden Auflistung den festen Bestandteil unserer Umbausätze bilden, können die weiteren Komponenten, wie Display etc., wahlweise über das Dropdown-Menü ergänzt oder weggelassen werden. Falls das von Ihnen gewünschte Display sich beispielsweise nicht unter den Auswahlmöglichkeiten befindet und Ihnen ein anderes unserer Displays gefällt, dann können Sie es separat vom Umbausatz kaufen.

Zusätzlich benötigen Sie natürlich einen Akku. Dieser ist nicht im Umbausatz enthalten!

Indem Sie auf den entsprechenden untenstehenden Knopf drücken, gelangen Sie zu unserem Shop mit den jeweiligen Produkten. Des Weiteren finden Sie hier auch die relevanten Anleitungen für die jeweilige Komponente.

Häufige Fragen

Ja, sind sie. Bedenken Sie, dass die Wichtigkeit bei der Kompatibilität zum Controller liegt. Der Bafang-Nabenmotor ist problemlos anschließbar, andere Bafang-Komponenten, wie Displays oder Bremssensoren aber nicht!

Das Potential des Lichtanschlusses der Nabenmotoren-Systeme entspricht immer der Systemspannung. Sie können Ihre normalen Lichter hier NICHT anschließen, sonst kommt es aufgrund des Spannungsabfalls zu einem Kurzschluss im Controller.

Bafang-Bremssensoren besitzen einen Schließer-Mechanismus. Beim Betätigen der Bremssensorik wird durch Schließen eines Schalters im Stromkreis ein Bremssignal an den Motor gesendet.

Das kommt darauf an, was an Ihrem Fahrrad vorhanden ist, und welchen Motor Sie erworben haben.

Unsere windmeile-Motoren sind zu Schraubkränzen kompatibel. Für Bafang-Motoren wird ein Steckkranz benötigt.

Falls der vorhandene Zahnkranz Ihres Fahrrads nicht passt, können Sie natürlich bei uns den richtigen erwerben.

Hauptkomponenten

Hier finden Sie unser Sortiment für alle Hauptkomponenten und die dazugehörigen Anleitungen.

Optionale Teile für ein optimales System

Hier finden Sie, was Sie sonst noch so gebrauchen könnten, aber nicht unbedingt notwendig ist. Dazu gehören:

  • Geschwindigkeitssensor für ein sanfteres Fahren
  • Stecker für den Umbau des Professional-Systems
  • Schraub- und Steckkränze für Hinterradmotoren
  • Test-Gerät für Professional-Systeme zur Erkennung von Defekten
  • Werkzeuge

Nun haben Sie alle Information, die Sie für das erfolgreiche Basteln an ihrem E-Bike brauchen. Im Folgenden können Sie direkt zu der gewünschten Kategorie unseres Shops springen. Wir wünschen frohes Tüfteln.
