Alles was ich über mein Display wissen muss

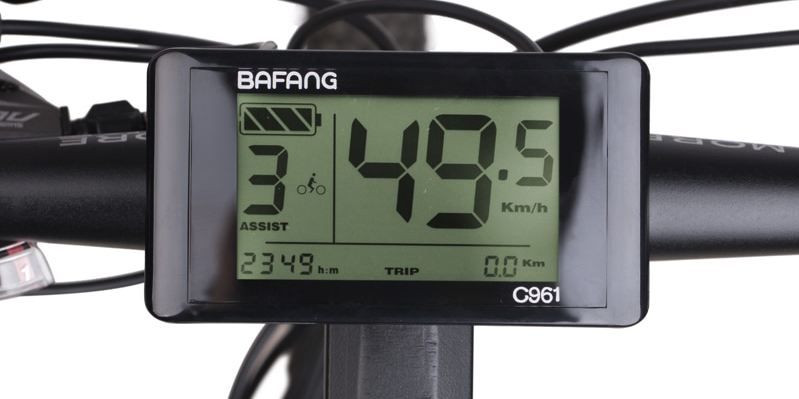

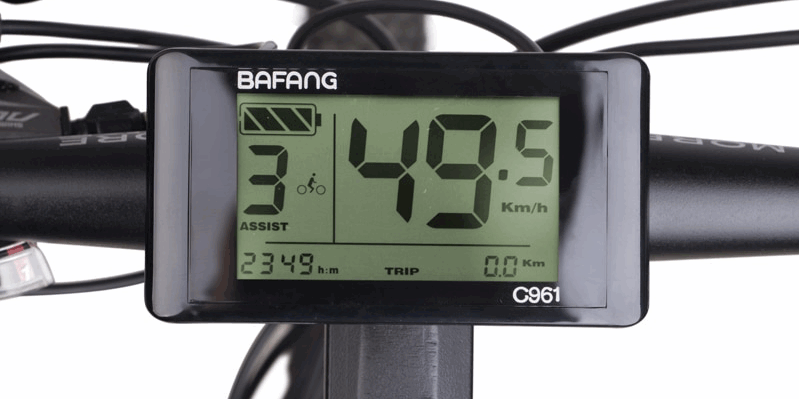

Das Display sorgt für ein ausgezeichnetes Fahrterlebnis, denn es ermöglicht Ihnen die Einstellung der Betriebsparameter und die Anpassung des Controllers an die angeschlossenen Komponenten. Es kommuniziert über den Controller mit dem Motor und regelt die Konditionen unter welchen dieser arbeitet. Da dies insbesondere für die Funktion des Tretsensors, der Geschwindigkeitsanzeige, der zulässigen unterstützten Geschwindigkeit und des verwendeten Motors mindestens bei Einrichtung des Systems erforderlich ist, ist ein Display in der Regel unverzichtbar. Falls Sie ihm Notfall doch ohne Display fahren, läuft der Controller dann mit den zuletzt eingestellten Parametern auf der höchsten Leistungsstufe.

Über das Display kann auch die Art der Motorunterstützung eingestellt werden:
Es gibt einen Torque(Drehmoment)-Modus, bei dem mit den einzelnen Unterstützungsstufen die Kraft der Unterstützung eingestellt wird und es gibt einen Geschwindigkeitsmodus, bei dem immer mit voller Leistung unterstützt wird, jedoch nur bis zu in mehreren Stufen einstellbaren Geschwindigkeiten. Falls Sie mehr erfahren wollen, wie Sie die zahlreichen Parameter einstellen können, finden Sie hier die Anleitung.

Klicken Sie hier für KT-Displays von windmeile© Nabenmotoren.

Klicken Sie hier für Displays von Bafang Mittelmotoren.

Displays erlauben außerdem Anpassungen während des Fahrens. Sie können beispielsweise die Unterstützungsstufe durch eine Handbewegung wechseln, die Lichter an und ausschalten und viele andere Funktionen. Falls Sie einen Überblick über die verschiedenen Features unserer Displays suchen, finden Sie diese hier.

Wie wird das Display montiert?

Display

  • Öffnen Sie die beiden Schellen der Displayhalterung und legen Sie diese um den Lenker. Am besten platzieren Sie dieses in der Lenkermitte.

Achten Sie darauf dass die Kabelausgänge in Fahrtrichtung links zeigen. Andernfalls stehen sonst die Anzeigewerte auf dem Kopf.

  • Legen Sie die beiden M4 Stopmuttern in die sechseckigen Aussparungen der Displayhalterung.
  • Drehen Sie die beiden M4 x 11 mm Schrauben mit einem 3 mm Inbusschlüssel ein, dass sie gerade so greifen.

Bei einem Lenkerdurchmesser von 31,8 mm passt die Schelle direkt auf den Lenker.

  • Bei einem Lenkerdurchmesser von 22,2 mm werden die beiden Reduzierstücke (mit der Beschriftung 22,2 L und 22,2 R) auf der entsprechenden Seite über den Lenker in die Halterung geschoben. Dabei sollte die Beschriftung vom jeweiligen Lenkerende aus sichtbar sein. Die Öffnung des Reduzierstücks liegt an der Öffnung der Schelle.
  • Für Lenkerdurchmesser von 25,4 mm liegen 4 Halbringe bei. Legen Sie diese in die beiden Schellen und fahren Sie dann mit der Montage fort.
  • Bei anderen Lenkerdurchmessern als 22,2 mm oder 25,4 mm passen die Reduzierstücke nicht. Hier muss beispielsweise Lenkerband umgewickelt werden, bis sich in Durchmesser von 31,8 mm ergibt.
  • Richten Sie nun das Displays so aus, dass Sie das Display im Fahrtbetrieb gut lesen können.
  • Ziehen Sie nun die vorsichtig Schrauben fest.

Nicht zu fest! Der Anzugsdrehmoment beträgt 0,5 – 0,7 Nm. Bei mehr Kraft kann es zu Schäden an der Halterung oder dem Display kommen. Dies wird von windmeile© nicht übernommen.

Bedienelement

  • Öffnen Sie die Schelle und legen Sie diese um eine der Lenkerseiten.

Die “Down”-Taste muss zum Lenkergriff zeigen.

  • Richten Sie das Bedienelement so aus, das es während der Fahrt ohne große Handbewegung bedient werden kann.
  • Legen Sie die M3 Stopmutter in die sechseckige Aussparung.
  • Ziehen Sie die M3 x 10 mm Schraube mit einem 2,5 mm Inbusschlüssel fest.

Nicht zu fest! Der Anzugsdrehmoment beträgt 0,25 – 0,5 Nm. Bei mehr Kraft kann es zu Schäden an der Halterung oder dem Bedienelement kommen. Dies wird von windmeile© nicht übernommen.

Display

  • Öffnen Sie die beiden Schellen der Displayhalterung und legen Sie diese um den Lenker. Am besten platzieren Sie dieses in der Lenkermitte.

Achten Sie darauf dass die Kabelausgänge in Fahrtrichtung links, beziehungsweise nach oben, zeigen. Andernfalls stehen sonst die Anzeigewerte auf dem Kopf.

  • Legen Sie die beiden M4 Stopmuttern in die sechseckigen Aussparungen der Displayhalterung.
  • Drehen Sie die beiden M4 x 11 mm Schrauben mit einem 3 mm Inbusschlüssel ein, dass sie gerade so greifen.

Bei einem Lenkerdurchmesser von 31,8 mm passt die Schelle direkt auf den Lenker.

  • Bei einem Lenkerdurchmesser von 22,2 mm werden die beiden Reduzierstücke (mit der Beschriftung 22,2 L und 22,2 R) auf der entsprechenden Seite über den Lenker in die Halterung geschoben. Dabei sollte die Beschriftung vom jeweiligen Lenkerende aus sichtbar sein. Die Öffnung des Reduzierstücks liegt an der Öffnung der Schelle.
  • Für Lenkerdurchmesser von 25,4 mm liegen 4 Halbringe bei. Legen Sie diese in die beiden Schellen und fahren Sie dann mit der Montage fort.
  • Bei anderen Lenkerdurchmessern als 22,2 mm oder 25,4 mm passen die Reduzierstücke nicht. Hier muss beispielsweise Lenkerband umgewickelt werden, bis sich in Durchmesser von 31,8 mm ergibt.
  • Richten Sie nun das Displays so aus, dass Sie das Display im Fahrtbetrieb gut lesen können.
  • Ziehen Sie nun die vorsichtig Schrauben fest.

Nicht zu fest! Der Anzugsdrehmoment beträgt 0,5 – 0,7 Nm. Bei mehr Kraft kann es zu Schäden an der Halterung oder dem Display kommen. Dies wird von windmeile© nicht übernommen.

Displayhalterung drehen

Die Displayhalterung kann bei Bedarf um 180 Grad gedreht werden. Dadurch ragt das Display dann einige Zentimeter weiter nach vorne.

  • Die Halterung ist mit zwei M4 x 6 mm Schrauben am Display befestigt. Entfernen Sie diese mit einem 3 mm Inbusschlüssel.
  • Drehen Sie die Halterung dann um 180 Grad und setzen Sie sie wieder auf.
  • Drehen Sie die beiden Schrauben wieder fest.

Nicht zu fest! Der Anzugsdrehmoment beträgt 0,5 – 0,7 Nm. Bei mehr Kraft kann es zu Schäden an der Halterung oder dem Display kommen. Dies wird von windmeile© nicht übernommen.

Bedienelement

  • Öffnen Sie die Schelle und legen Sie diese um eine der Lenkerseiten.

Die “Up”-Taste muss zum Lenkergriff hin und nach oben zeigen.

  • Richten Sie das Bedienelement so aus, das es während der Fahrt ohne große Handbewegung bedient werden kann.
  • Legen Sie die M3 Stopmutter in die sechseckige Aussparung.
  • Ziehen Sie die M3 x 10 mm Schraube mit einem 2,5 mm Inbusschlüssel fest.

Nicht zu fest! Der Anzugsdrehmoment beträgt 0,25 – 0,5 Nm. Bei mehr Kraft kann es zu Schäden an der Halterung oder dem Bedienelement kommen. Dies wird von windmeile© nicht übernommen.

Display

  • Das Display hat zwei Halterungen mit abnehmbaren Halbschalen. Öffnen Sie die beiden Schellen der Displayhalterung und legen Sie diese um den Lenker. Am besten platzieren Sie dieses in der Lenkermitte.

Achten Sie darauf dass die Kabelausgänge in Fahrtrichtung links zeigen. Andernfalls stehen sonst die Anzeigewerte auf dem Kopf.

  • Drehen Sie die 4 Schrauben wieder ein, dass sie gerade so greifen.

Bei einem Lenkerdurchmesser von 31,8 mm passt die Schelle direkt auf den Lenker.

  • Bei einem Lenkerdurchmesser von 22,2 mm werden die beiden Reduzierstücke (mit der Beschriftung 22,2 L und 22,2 R) auf der entsprechenden Seite über den Lenker in die Halterung geschoben. Dabei sollte die Beschriftung vom jeweiligen Lenkerende aus sichtbar sein. Die Öffnung des Reduzierstücks liegt an der Öffnung der Schelle.
  • Für Lenkerdurchmesser von 25,4 mm liegen 4 Halbringe bei. Legen Sie diese in die beiden Schellen und fahren Sie dann mit der Montage fort.
  • Bei anderen Lenkerdurchmessern als 22,2 mm oder 25,4 mm passen die Reduzierstücke nicht. Hier muss beispielsweise Lenkerband umgewickelt werden, bis sich in Durchmesser von 31,8 mm ergibt.
  • Richten Sie nun das Displays so aus, dass Sie das Display im Fahrtbetrieb gut lesen können.
  • Ziehen Sie nun die vorsichtig Schrauben fest.

Nicht zu fest! Der Anzugsdrehmoment beträgt 0,5 – 0,7 Nm. Bei mehr Kraft kann es zu Schäden an der Halterung oder dem Display kommen. Dies wird von windmeile© nicht übernommen.

Bedienelement

  • Schieben Sie das Bedienelement über das Lenkerende.

Die “Down”-Taste muss noch unten zeigen.

  • Richten Sie das Bedienelement so aus, das es während der Fahrt ohne große Handbewegung bedient werden kann.

Display

  • Das Display hat eine Halterungen mit zwei Schellen. Die Schellen werden durch zwei Schrauben geschlossen. Die Halterung ist mit zwei Verschlüssen am Display befestigt. Öffnen Sie die beiden Schellen der Displayhalterung und legen Sie diese um den Lenker. Am besten platzieren Sie dieses in der Lenkermitte.

Achten Sie darauf dass die Kabelausgänge in Fahrtrichtung rechts zeigen. Andernfalls stehen sonst die Anzeigewerte auf dem Kopf.

  • Legen Sie die beiden Stopmuttern in die sechseckigen Aussparungen der Displayhalterung.
  • Drehen Sie die beiden Schrauben mit einem Inbusschlüssel ein, dass sie gerade so greifen.

Bei einem Lenkerdurchmesser von 31,8 mm passt die Schelle direkt auf den Lenker.

  • Für Lenkerdurchmesser von 22,2 mm oder 25,4 mm liegen jeweils 4 Halbringe bei. Legen Sie diese in die Schelle und fahren Sie dann mit der Montage fort.
  • Bei anderen Lenkerdurchmessern als 22,2 mm oder 25,4 mm passen die Reduzierstücke nicht. Hier muss beispielsweise Lenkerband umgewickelt werden, bis sich in Durchmesser von 31,8 mm ergibt.
  • Richten Sie nun das Displays so aus, dass Sie das Display im Fahrtbetrieb gut lesen können.
  • Ziehen Sie nun die vorsichtig Schrauben fest.

Nicht zu fest! Der Anzugsdrehmoment beträgt 0,5 – 0,7 Nm. Bei mehr Kraft kann es zu Schäden an der Halterung oder dem Display kommen. Dies wird von windmeile© nicht übernommen.

Bedienelement

  • Öffnen Sie die Schelle und legen Sie diese um eine der Lenkerseiten.

Die “Down”-Taste muss noch unten zeigen.

  • Richten Sie das Bedienelement so aus, das es während der Fahrt ohne große Handbewegung bedient werden kann.
  • Ziehen Sie nun die Schraube mit einem Inbusschlüssel fest.

Nicht zu fest! Der Anzugsdrehmoment beträgt 0,5 – 0,75 Nm. Bei mehr Kraft kann es zu Schäden an der Halterung oder dem Bedienelement kommen. Dies wird von windmeile© nicht übernommen.



Ziehen Sie die M3 x 10 mm Schraube mit einem 2,5 mm Inbusschlüssel fest.

  • Ziehen Sie die M3 x 10 mm Schraube mit einem 2,5 mm Inbusschlüssel fest.

Display

  • Das Display besitzt eine integriert Halterung die durch eine Schraube geschlossen wird. Sie können entweder die Schelle über ein Lenkerende schieben, oder die Schelle öffnen und dann um den Lenker legen. Am besten platzieren Sie das Display in der Lenkermitte.

Bei dem 500C, KT-LCT5 und KT-LED900 Display muss der Kabelausgang in Fahrtrichtung rechts zeigen, bei dem KT-LCD4 und SW102 nach oben. Andernfalls stehen die Anzeigewerte auf dem Kopf.

  • Drehen Sie die Schellenschraube mit einem Inbusschlüssel ein, dass sie gerade so greift.

Das SW102 ist nur für Lenkerdurchmesser bis 22mm geeignet. Bei allen anderen Displays passt die Schelle bei einem Lenkerdurchmesser von 31,8 mm direkt auf den Lenker.

  • Für Lenkerdurchmesser von 22,2 mm oder 25,4 mm liegen jeweils 2 Halbringe bei. Legen Sie diese in die Schelle und fahren Sie dann mit der Montage fort.
  • Bei anderen Lenkerdurchmessern als 22,2 mm oder 25,4 mm passen die Reduzierstücke nicht. Hier muss beispielsweise Lenkerband umgewickelt werden, bis sich in Durchmesser von 31,8 mm ergibt.
  • Richten Sie nun das Displays so aus, dass Sie das Display im Fahrtbetrieb gut lesen können.
  • Ziehen Sie nun die vorsichtig Schraube fest.

Nicht zu fest! Der Anzugsdrehmoment beträgt 0,5 – 0,7 Nm. Bei mehr Kraft kann es zu Schäden an der Halterung oder dem Display kommen. Dies wird von windmeile© nicht übernommen.

Display

  • Die Halterung ist mit einer Schraube seitlich geschlossen. Drehen Sie diese nur soweit auf das Sie die Schelle aufbiegen können.
  • Legen Sie diese nun um den Lenker. Am besten platzieren Sie dieses in der Lenkermitte.

Achten Sie darauf dass die Seite mit der Halterung in Fahrtrichtung rechts zeigt. Andernfalls stehen sonst die Anzeigegeräte auf dem Kopf.

Bei einem Lenkerdurchmesser von 31,8 mm passt die Schelle direkt auf den Lenker.

  • Für Lenkerdurchmesser von 22,2 mm oder 25,4 mm liegen jeweils 2 Halbringe bei. Legen Sie diese in die Schelle und fahren Sie dann mit der Montage fort.
  • Bei anderen Lenkerdurchmessern als 22,2 mm oder 25,4 mm passen die Reduzierstücke nicht. Hier muss beispielsweise Lenkerband umgewickelt werden, bis sich in Durchmesser von 31,8 mm ergibt.
  • Richten Sie nun das Displays aus, dass Sie das Display im Fahrtbetrieb gut lesen können.
  • Ziehen Sie nun die Schraube fest.

Nicht zu fest! Der Anzugsdrehmoment beträgt 0,5 – 0,7 Nm. Bei mehr Kraft kann es zu Schäden an der Halterung oder dem Display kommen. Dies wird von windmeile© nicht übernommen.

Anschluss an den Controller

Bafang Mittelmotor

Alle Displays für Bafang Motoren besitzen einen weiblichen 5-Pin HIGO Stecker in grün. Der Pfeil auf den Steckern gibt die Anschlussposition an. Dieser wird mit der ebenfalls grünen Buchse am Hauptkabelbaum verbunden. Alle HIGO-Stecker garantieren wasserfesten Verschluss.

Windmeile© Nabenmotoren

Die windmeile© Displays gibt es mit den Professional-Steckersystem für erhöhte Flexibilität bei der Kabelführung oder der Waterproof-Variante für ein aufgeräumtes Erscheinungsbild.

Professional

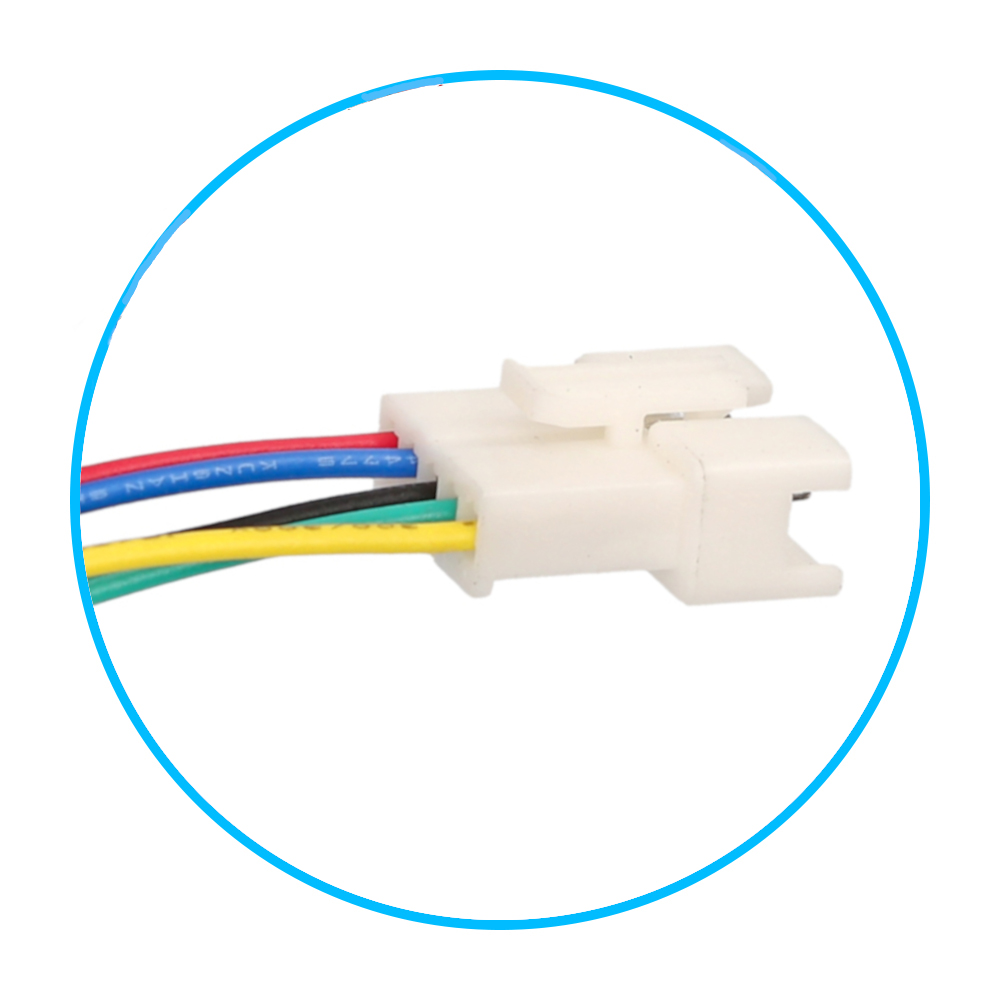

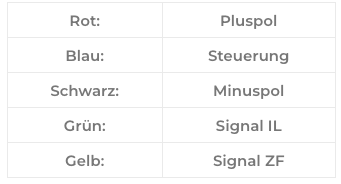

Haben Sie sich für das Professional-Steckersystem entschieden, wird das Display über einen JST-Stecker mit dem Controller verbunden. Sie sehen links die Steckerbelegung. Wasserfestigkeit kann durch die Verwendung von einem Schrumpfschlauch erreicht werden.

Windmeile© Nabenmotoren

Die windmeile© Displays gibt es mit den Professional-Steckersystem für erhöhte Flexibilität bei der Kabelführung oder der Waterproof-Variante für ein aufgeräumtes Erscheinungsbild.

Professional

Haben Sie sich für das Professional-Steckersystem entschieden, wird das Display über einen JST-Stecker mit dem Controller verbunden. Sie sehen unten die Steckerbelegung. Wasserfestigkeit kann durch die Verwendung von einem Schrumpfschlauch erreicht werden.

Wenn Sie Ihren Controller ohne Display betreiben möchten, überbrücken Sie das blaue und rote Kabel. Der Controller läuft dann mit den zuletzt eingestellten Parametern auf der höchsten Leistungsstufe. Bei dieser Verwendung des Controllers müssen zusätzlich grün(IL) und gelb(ZF) miteinander verbunden werden um eine Beschädigung der eingestellten Parameter durch Störimpulse zu vermeiden.

Waterproof

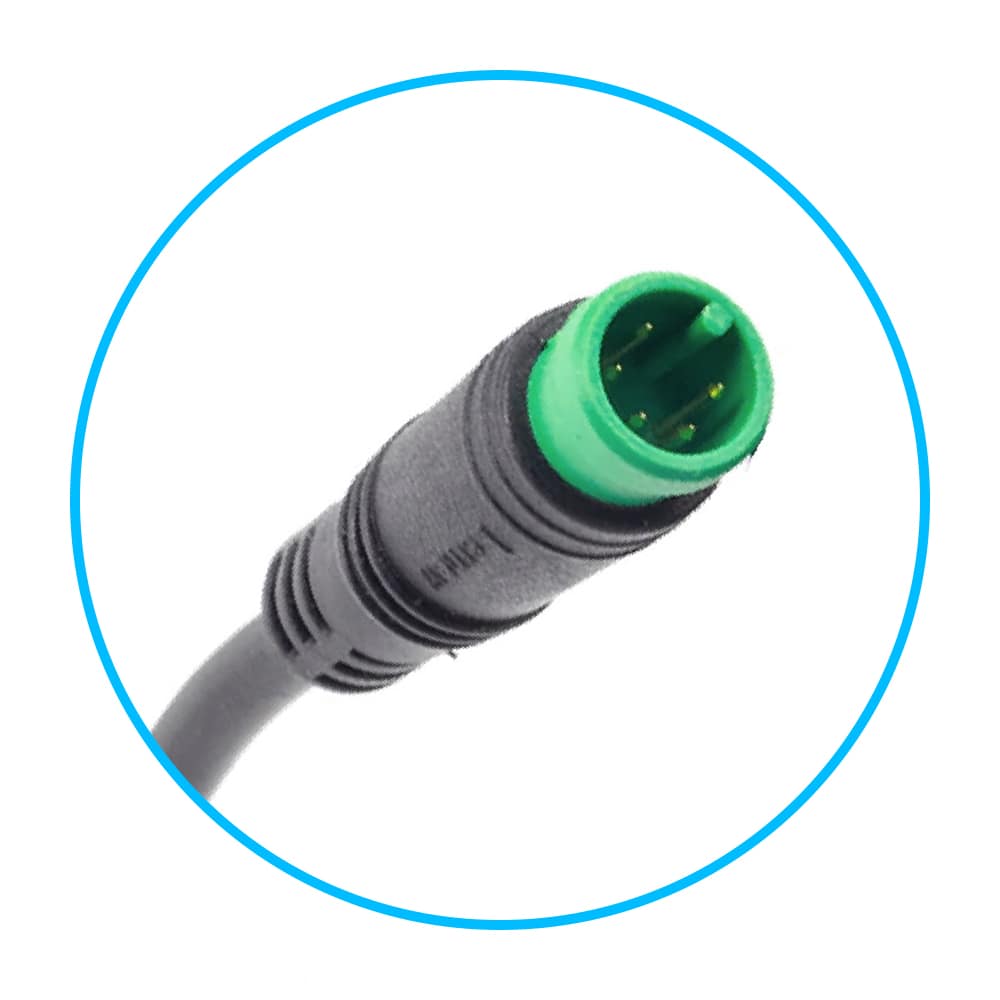

Haben Sie sich für das Waterproof-Steckersystem entschieden, wird das Display über einen grünen männlichen 5-Pin Stecker mit dem 1T4 Kabelbaum, oder optional dem 1T1 Kabelbaum, verbunden. Alle HIGO-Stecker garantieren wasserfesten Verschluss.
