Welche Displays bieten wir an?
Für das maximale Fahrterlebnis ist ein Display unabdingbar. Deswegen haben wir Ihnen im Folgenden eine Übersicht unseres Sortiments erstellt.
Beachten Sie, dass Bafang-Displays nur mit den BBS-Systemen kompatibel sind. Die KT-Displays sind ebenfalls nur mit KT-Controllern kompatibel, also unseren windmeile-Systemen. Wählen Sie zwischen KT und Bafang-Displays je nach Motoranlage, um unsere Display-Angebote dafür zu sehen.
Hinweis: Lassen Sie das Display nicht im Regen stehen, Wasser kann bei Eindringen die Elektronik beschädigen.
Technische Daten
Einige der Daten Sind für alle der KT-Displays die selben. Im Folgenden finden Sie eine Übersicht.
| Systemspannung | Betriebstemperatur | Lenkerdurchmesser | Kabellänge |
|---|---|---|---|
| 24V / 36V / 48V | -20°C bis +45°C | 22,2mm / 25,4mm / 31,8mm | 1,8m / 0,15m |
Hier sehen Sie die Unterschiede unserer Displays.
| Display | Diagonale | Displaytechnik |
|---|---|---|
| KT-LCD3 | 4,6″ | LCD |

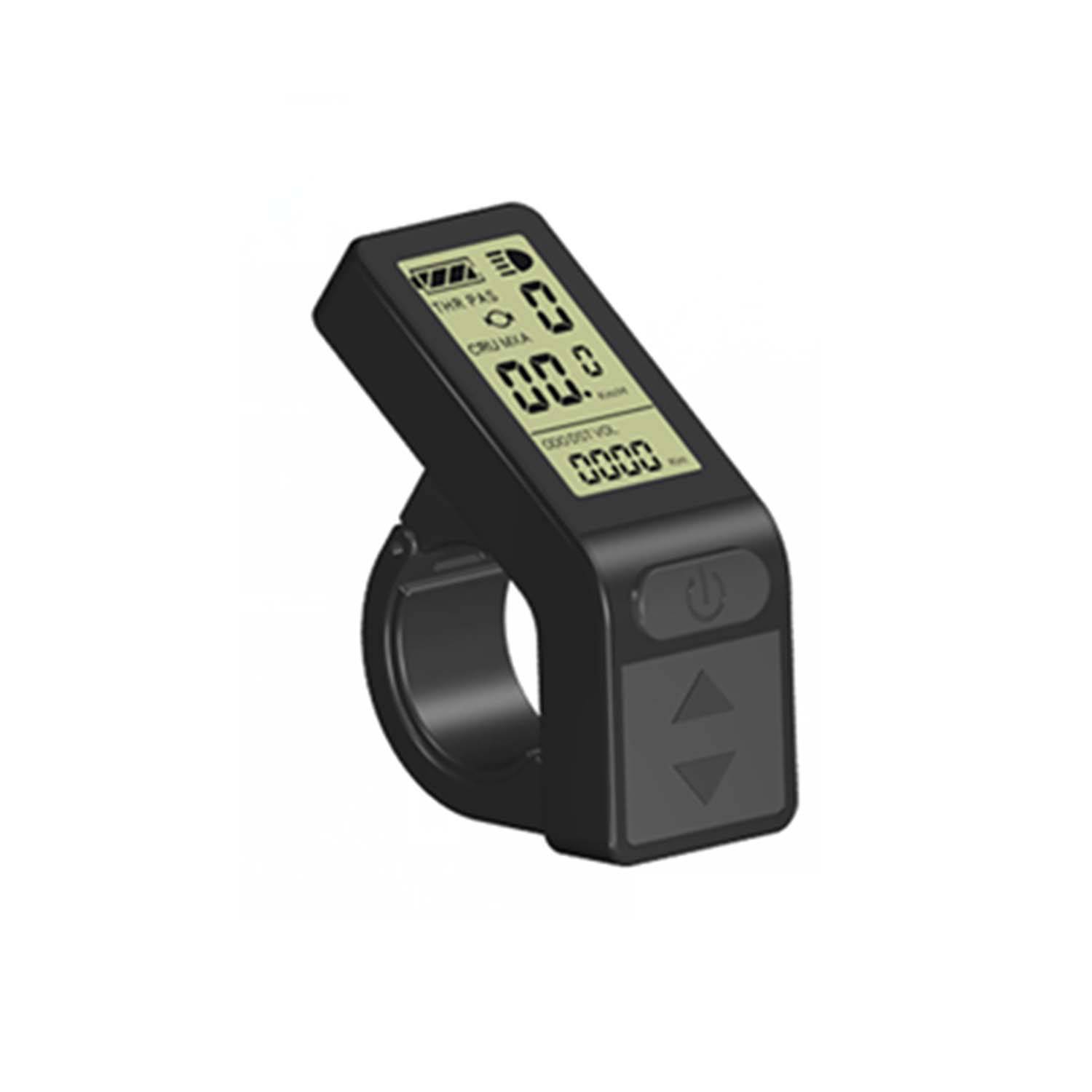

| KT-LCD4 | 2″ | LCD |
| KT-LCD5 | 3,6″ | LCD |
| KT-LCD7U | 3,7″ | LCD |

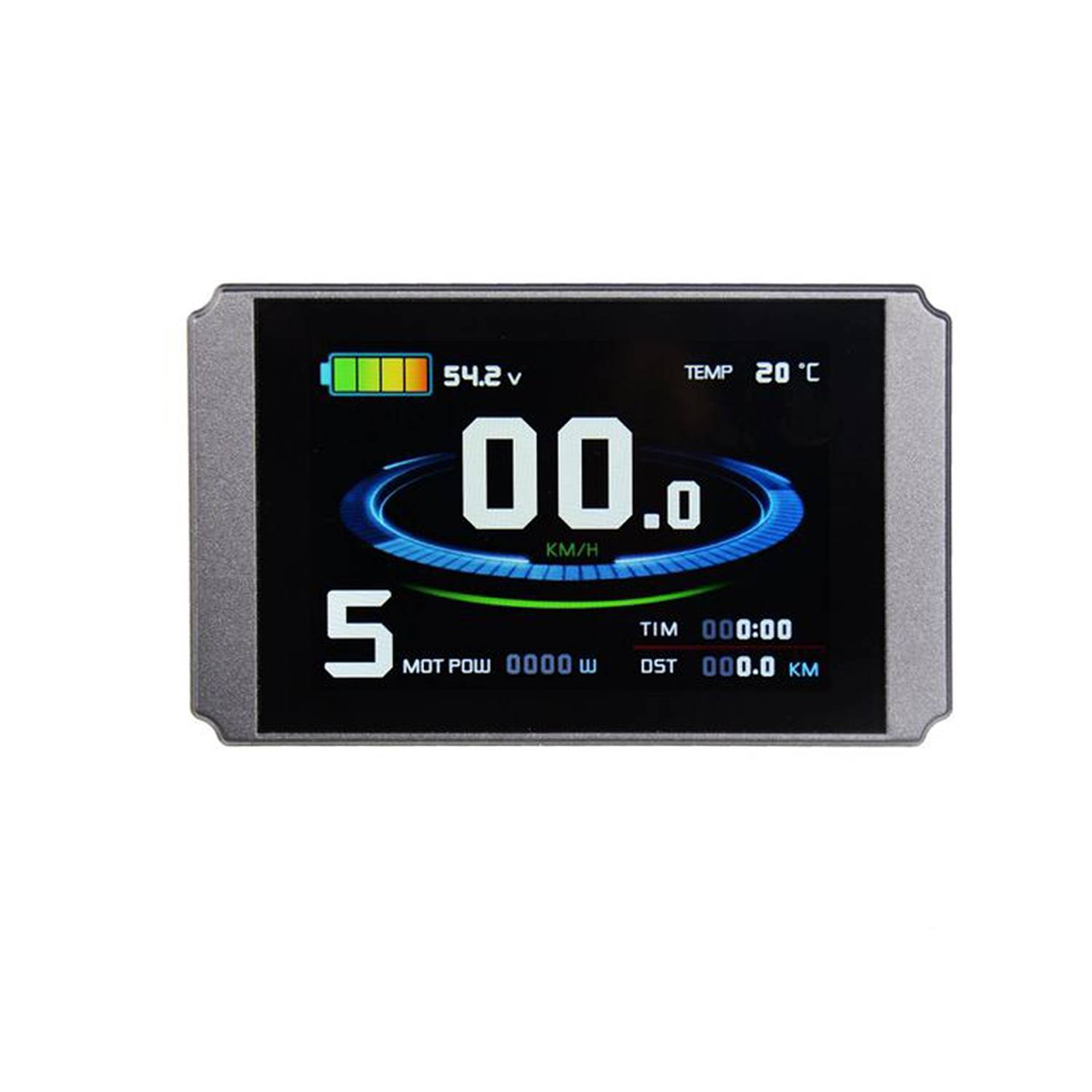

| KT-LCD8H | 5″ | LCD Farbdisplay |
| KT-LCD8H neues Modell | 5″ | IPS-Matrix |
| KT-LED900 | 3,5″ | LED |
Features
Das KT-LED900 ist ein Eigenbrötler und funktioniert etwas anders. Viele der Features sind bei allen anderen Displays jedoch gleich. Deswegen finden Sie hier den Vergleich des KT-LED900 mit allen anderen.
| Display | KT-Displays | KT-LED900 |
|---|---|---|
| Unterstützungsstufen | 5 | 5 |
| Geschwindigkeitsanzeige | momentan / durchschnittlich / maximale | nein |
| Lichter An/ Aus | ja | ja |
| Kilometerzähler | ja | nein |
| Akkuladung | Batterie mit 4 Balken | Batterie mit 4 Balken |
| Fahrtdaueranzeige | ja | nein |
| Anfahrthilfe | ja | ja |
| Auto Aus | nach 5 Minuten | nach 5 Minuten |
| Hintergrundbeleuchtung | ja | nein |
| Passwortschutz | ja | nein |
| Fehlercode | ja | nein |
Welche Features bringen unsere Displays mit? Hier eine Übersicht.
| Display | USB-Buchse zum Laden des Handys | Steuerelement |
|---|---|---|
| KT-LCD3 | nein | extern |
| KT-LCD4 | nein | integriert |
| KT-LCD5 | nein | integriert |
| KT-LCD7U | ja | integriert |
| KT-LCD8H | nein | extern |
| KT-LCD8H neues Modell | nein | extern |
| KT-LED900 | nein | integriert |
Hier erfahren Sie wie Sie Ihr Display bedienen und die verschiedenen Parameter einstellen können:
Galerie

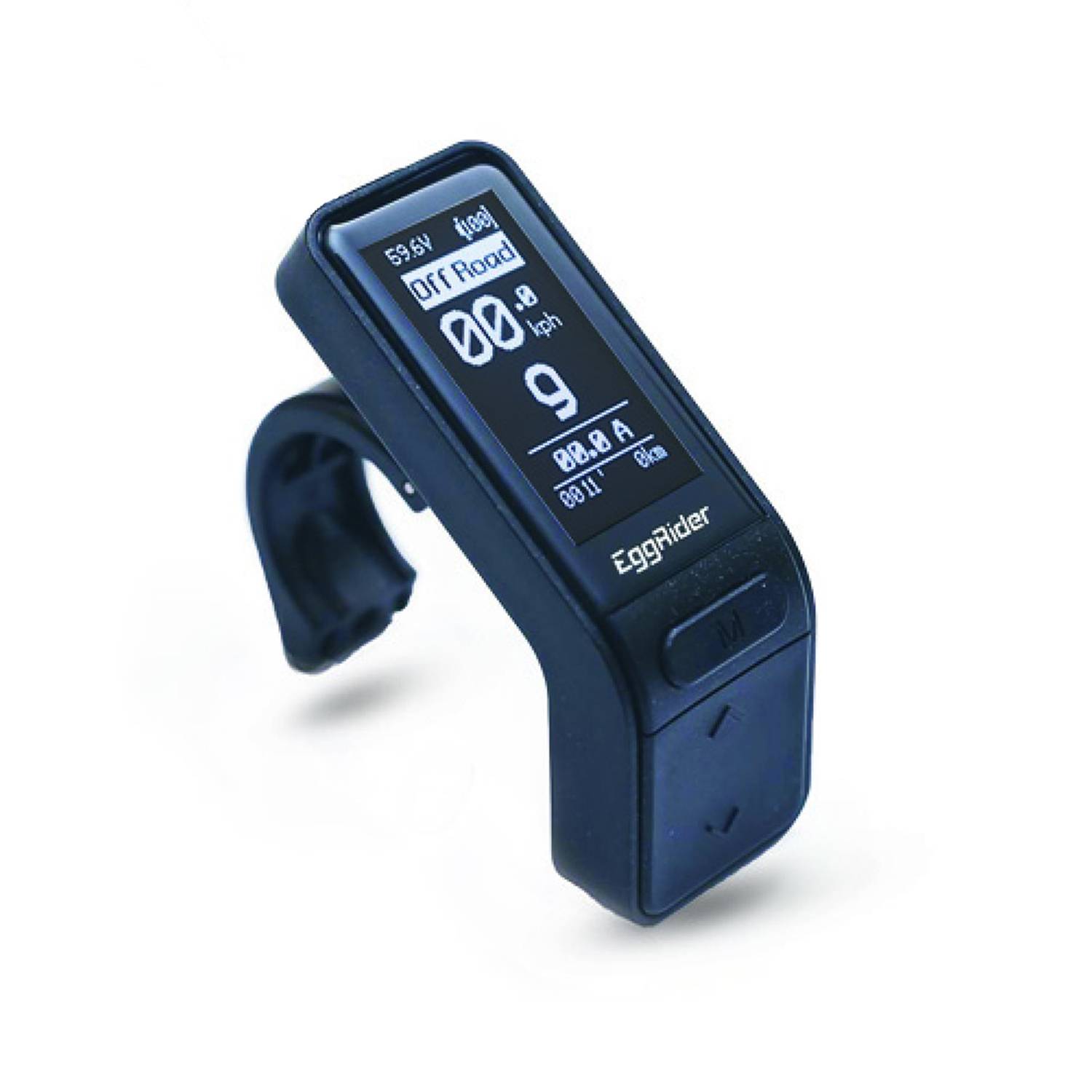

EggRider | E-Bike Display C1 für Bafang, KT und Lishui - ab €197,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
€197,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
EggRider | E-Bike Display V2 für Bafang, KT und Lishui - ab €126,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
€126,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)

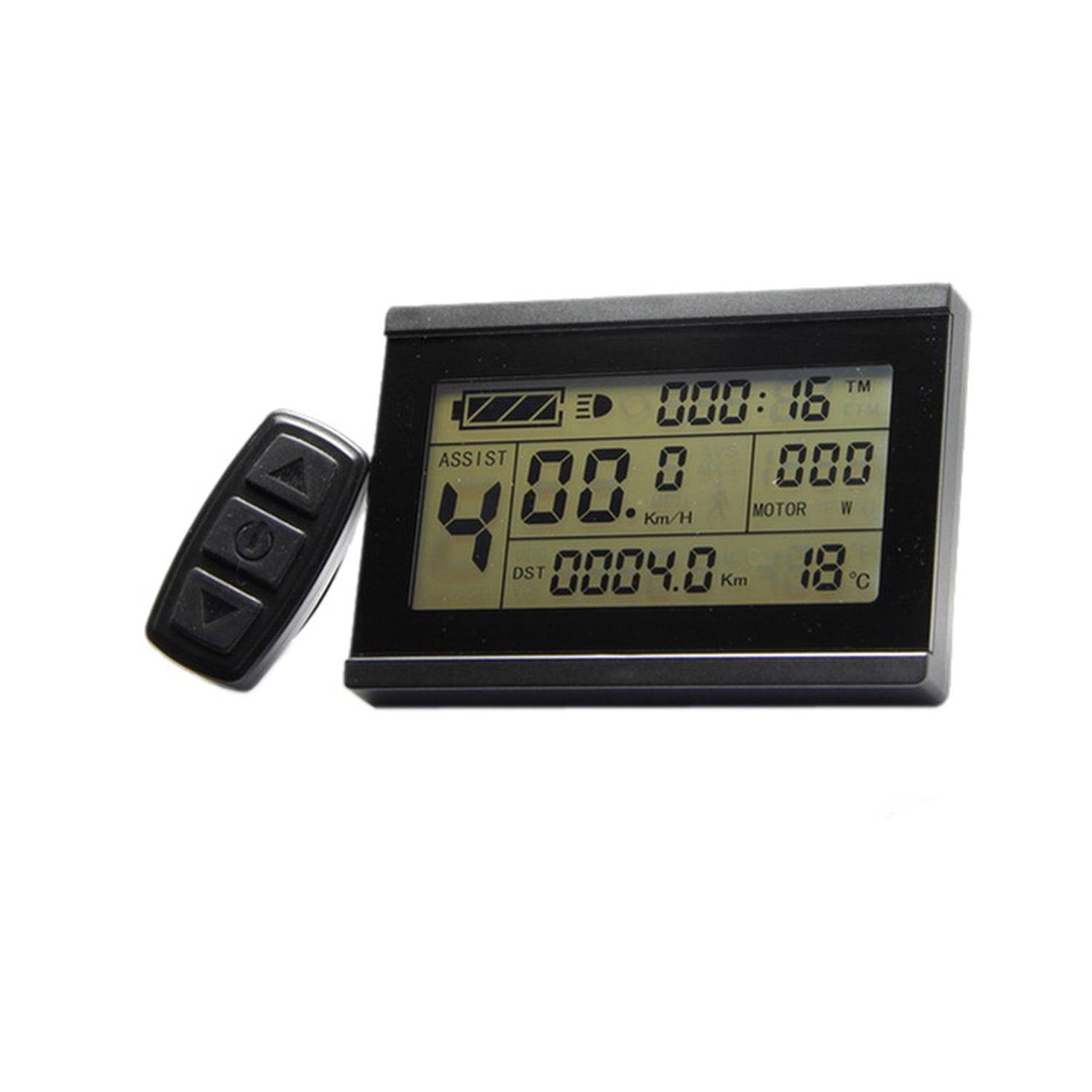

windmeile© | KT-LCD3 Display - ab €55,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
ab €55,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
windmeile© | KT-LCD8H Display mit neuer Benutzeroberfläche - ab €81,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
ab €81,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)

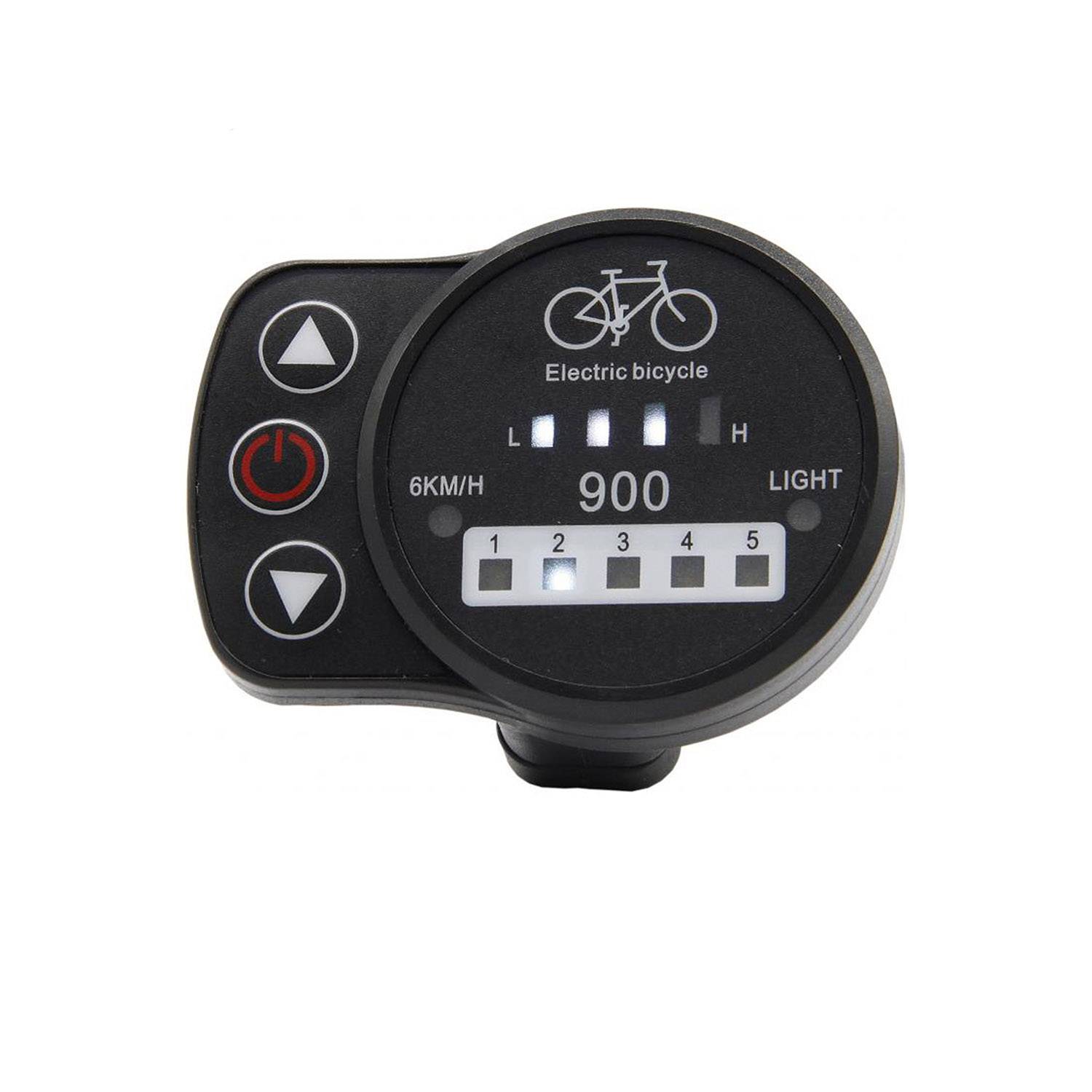

windmeile© | KT-LED900 Display - ab €19,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
ab €19,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
windmeile© | KT-LCD4 Display - ab €31,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
ab €31,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)

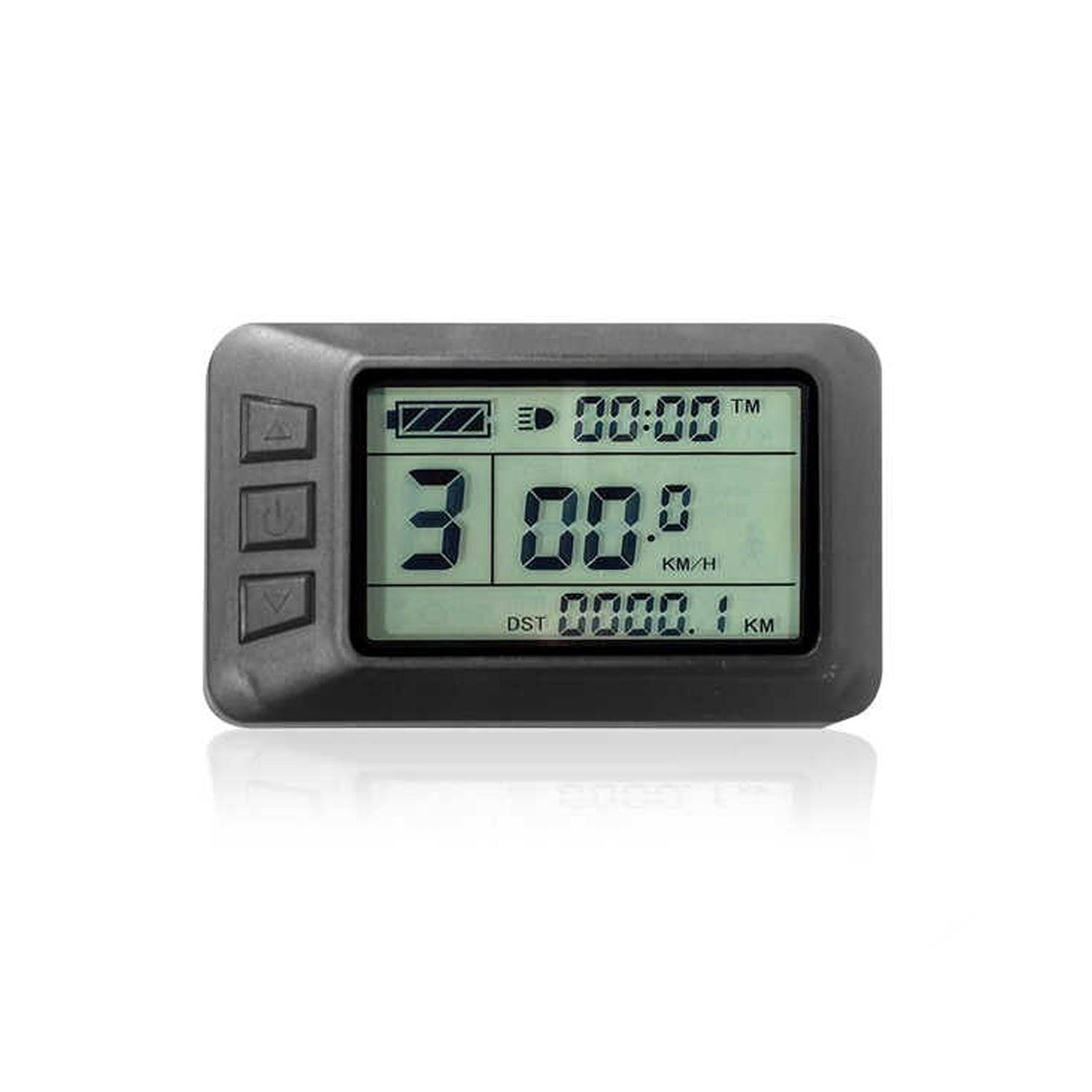

windmeile© | KT-LCD7U Display - ab €48,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
ab €48,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)

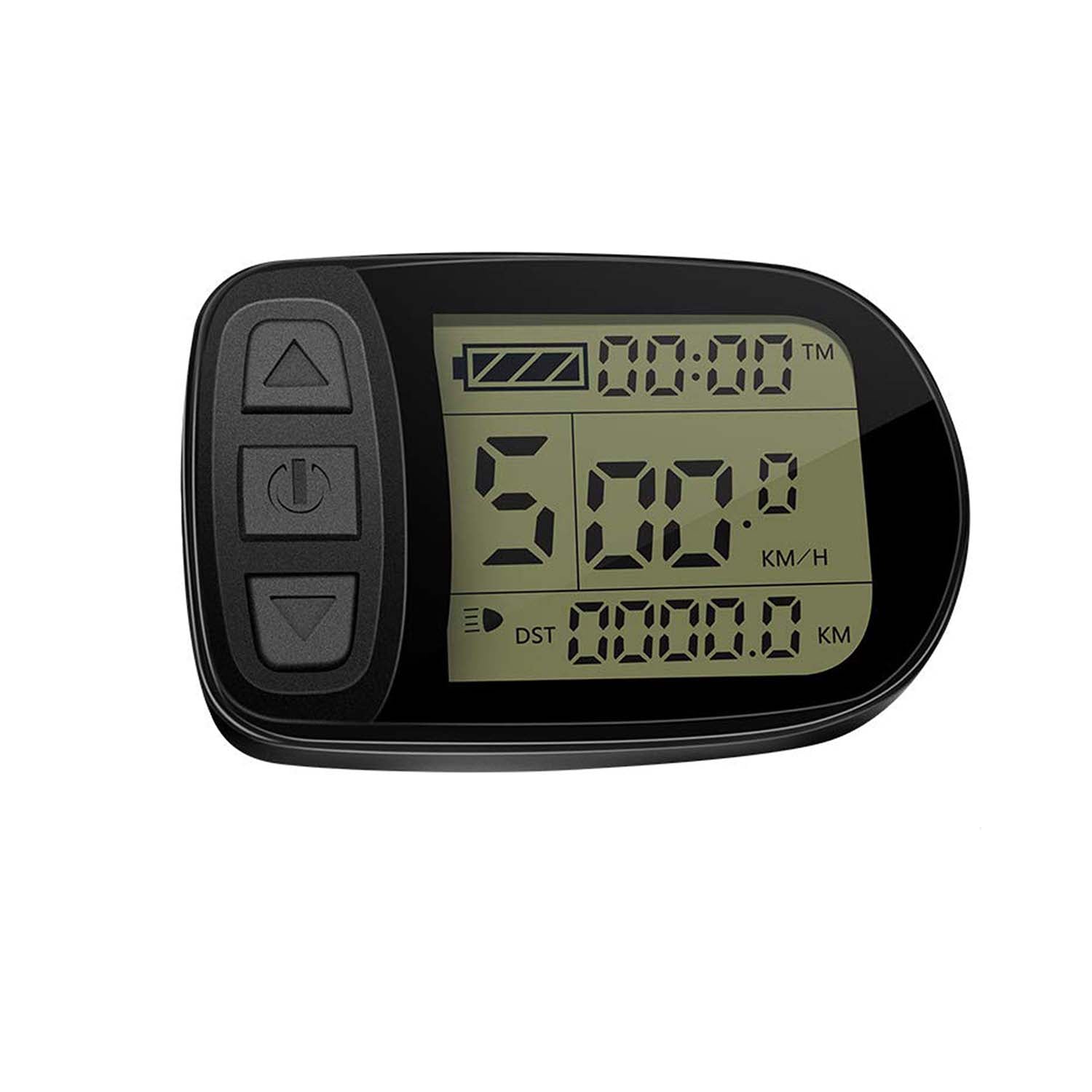

windmeile© | KT-LCD5 Display - ab €36,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
ab €36,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)

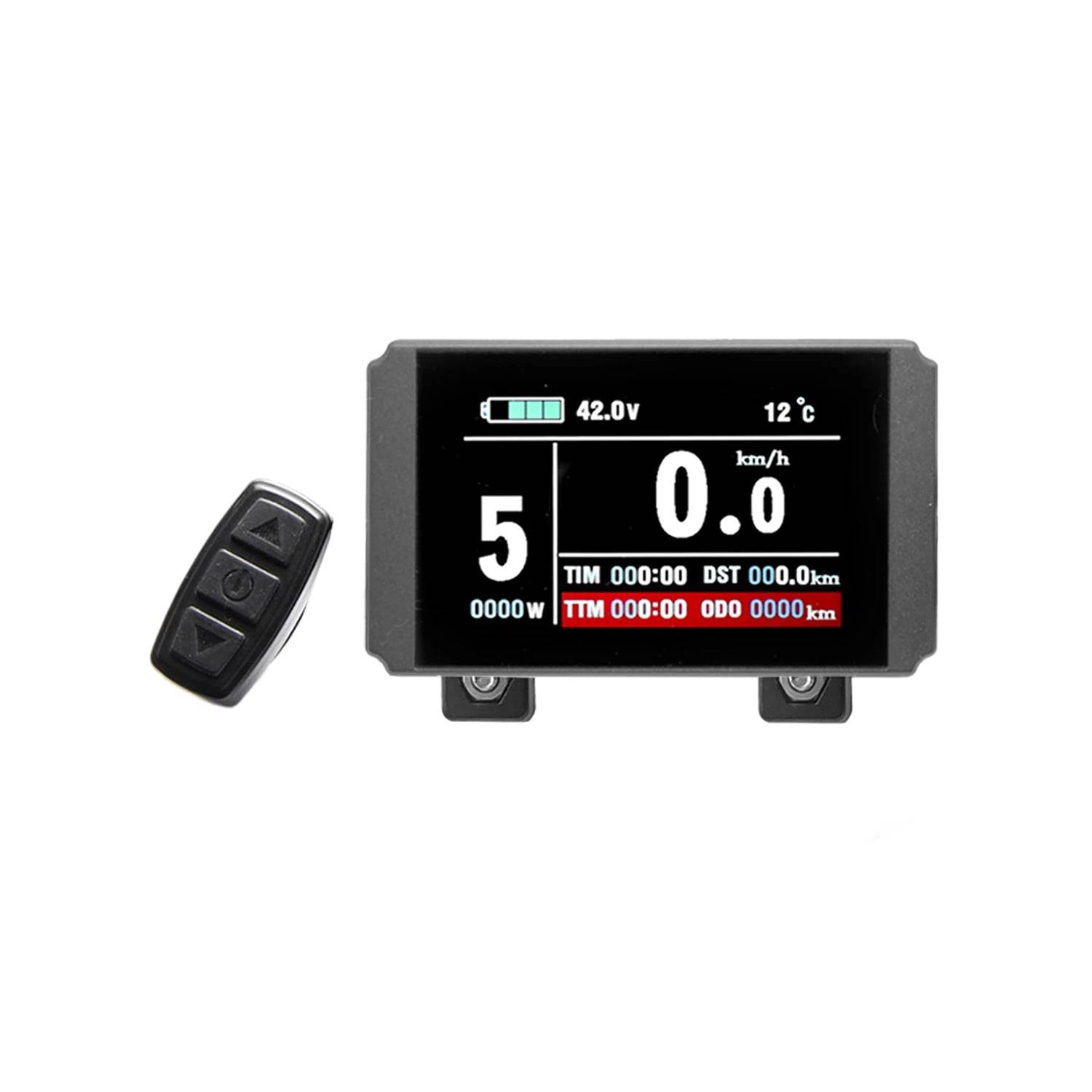

windmeile© | KT-LCD8H Display - ab €81,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
ab €81,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)Technische Daten
Alle unsere Displays für Bafang haben einen gewissen Standard, mit dem Sie rechnen können.
| Wasserdichtigkeit | Kommunikationsprotokoll | Betriebsstrom |
|---|---|---|
| IP 65 | UART | 40mA (max. 100mA) |
Bei uns finden Sie eine Vielzahl von verschiedenen Angeboten, je nachdem was Sie benötigen.
| Display | Marke | Diagonale | Displaytechnik | Systemspannung | Betriebstemperatur |
|---|---|---|---|---|---|
| 750C | APT | 3,2″ | IPS-Matrix | 24V / 36V / 48V | -20°C bis +70°C |
| 850C | APT | 3,2″ | IPS-Matrix | 36V / 43V / 48V / 60V | -20°C bis +70°C |
| 500C | APT | 2,2″ | IPS-Matrix | 24V / 36V / 48V / 60V | -20°C bis +70°C |
| C961 | Bafang | 4″ | LCD | 36V / 43V / 48V | -20°C bis +45°C |

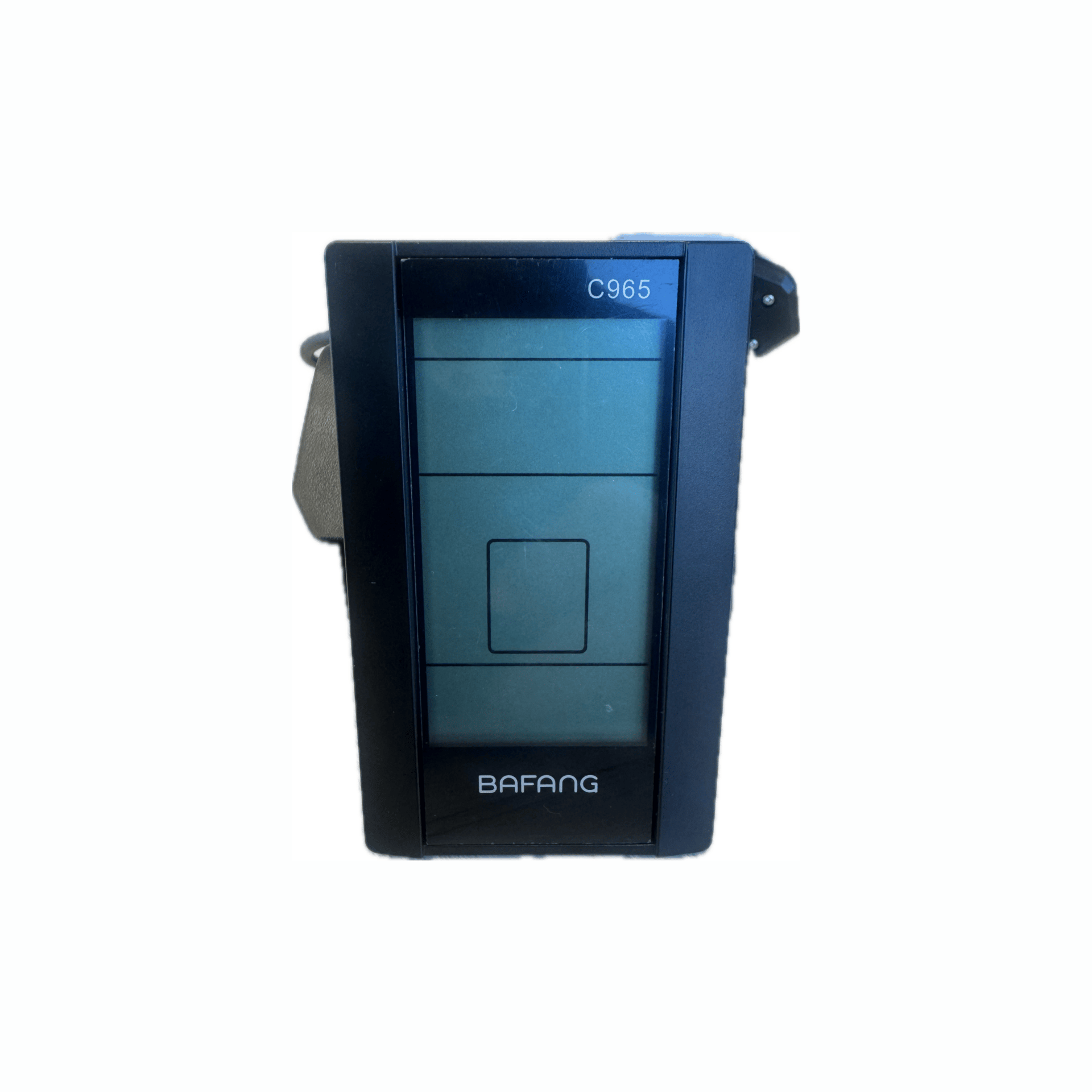

| C965 | Bafang | 3,2″ | LCD | 36V / 43V / 48V / 60V | -20°C bis +45°C |

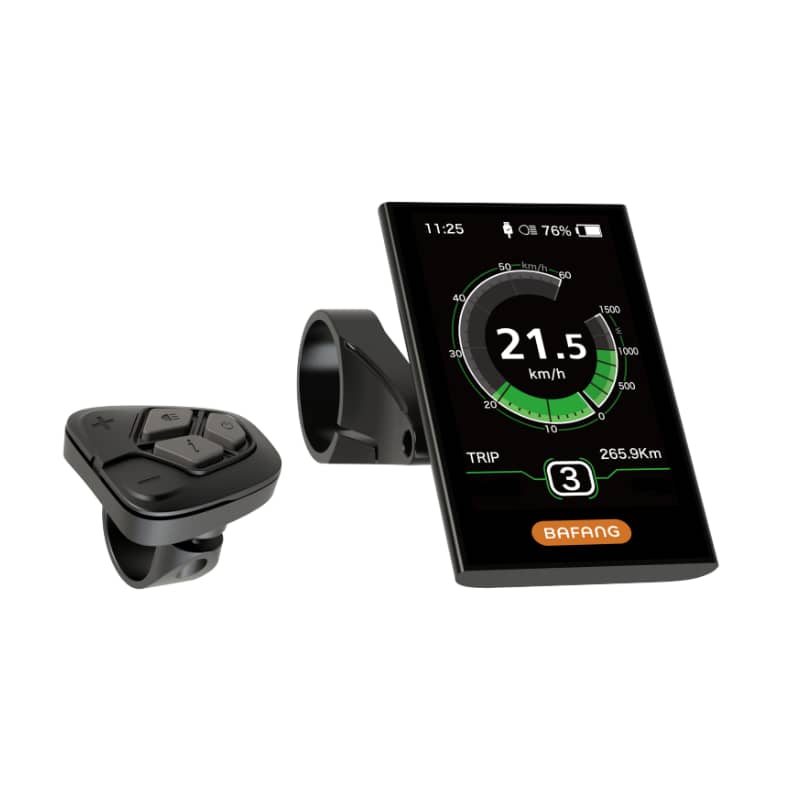

| DPC-18 | Bafang | 3,5″ | IPS-Matrix | 36V / 43V / 48V | -20°C bis +45°C |
| DPC-10 | Bafang | 3,6″ | LCD | 36V / 43V / 48V | -20°C bis +45°C |
| SW102 | windmeile | 1,3″ | OLED | 24V / 36V / 48V | -20°C bis +70°C |
Technische Daten
Alle unsere Displays für Bafang haben einen gewissen Standard, mit dem Sie rechnen können.
| Wasserdichtigkeit | Kommunikationsprotokoll | Betriebsstrom |
|---|---|---|
| IP 65 | UART | 40mA (max. 100mA) |
Bei uns finden Sie eine Vielzahl von verschiedenen Angeboten, je nachdem was Sie benötigen.
| Display | Marke | Diagonale | Displaytechnik |
|---|---|---|---|
| 750C | APT | 3,2″ | IPS-Matrix |
| 850C | APT | 3,2″ | IPS-Matrix |
| 500C | APT | 2,2″ | IPS-Matrix |
| C961 | Bafang | 4″ | LCD |
| C965 | Bafang | 3,2″ | LCD |
| DPC-18 | Bafang | 3,5″ | IPS-Matrix |
| DPC-10 | Bafang | 3,6″ | LCD |
| SW102 | windmeile | 1,3″ | OLED |
| Display | Systemspannung | Betriebstemperatur |
|---|---|---|
| 750C | 24V / 36V / 48V | -20°C bis +70°C |
| 850C | 36V / 43V / 48V / 60V | -20°C bis +70°C |
| 500C | 24V / 36V / 48V / 60V | -20°C bis +70°C |
| C961 | 36V / 43V / 48V | -20°C bis +45°C |
| C965 | 36V / 43V / 48V / 60V | -20°C bis +45°C |
| DPC-18 | 36V / 43V / 48V | -20°C bis +45°C |
| DPC-10 | 36V / 43V / 48V | -20°C bis +45°C |
| SW102 | 24V / 36V / 48V / 60V | -20°C bis +70°C |
Features
Auch manche der Features sind bei allen Displays vorhanden.
| Geschwindigkeitsanzeige | momentan/ durchschnittlich/ maximal |
|---|---|
| Fehlercode-Anzeige | ja |
| Uhrzeit | ja |
| Schiebe-Modus | ja |
| Licht An-Aus | ja |
| Hintergrundbeleuchtung | ja |
| Auto Aus | ja |
Jedes Display hat praktische Features die Ihr Fahrterlebnis verbessern. Schauen Sie sich hier an, welches das beste Display für Sie ist.
| Display | max. Geschwindigkeit | Akku-Anzeige | Kilometerzähler | Passwortschutz | USB-Anschluss mit Ladefuntkion | Unterstützungsstufe | Externes Bedienelement | Anmerkungen |
|---|---|---|---|---|---|---|---|---|
| 750C | 10km/h bis 40km/h und 99km/h | In gemessener Spannung und als Batterie | Aktuelle Fahrt / Insgesamt / Elektr. Reichweite | ja | nein | 3, 5 oder 9 | ja | Gibt es auch mit Bluetooth-Funktion |
| 850C | 25km/h bis 99km/h | In gemessener Spannung und als Batterie | Aktuelle Fahrt / Insgesamt / Elektr. Reichweite | ja | ja | 3, 5 oder 9 | ja | |
| 500C | 10km/h bis 40km/h und 99km/h | In gemessener Spannung und als Batterie | Aktuelle Fahrt / Insgesamt / Elektr. Reichweite | ja | nein | 3, 5, 6 oder 9 | nein | |
| C961 | 50km/h | In gemessener Spannung und als Batterie mit 5 Balken | Trip / Insgesamt | nein | nein | 3, 5 oder 9 | ja | |
| C965 | 70km/h | In gemessener Spannung und als Batterie mit 5 Balken | Trip / Insgesamt | nein | nein | 3, 5 oder 9 | ja | |
| DPC-18 | 25km/h bis 99km/h | Analog oder digital in Echtzeit | Aktuelle Fahrt / Insgesamt / Elektr. Reichweite | ja | ja | 3 oder 5 | ja | Bedienelement mit 5 Tasten |
| DPC-10 | 25km/h bis 99km/h | In Echtzeit | Aktuelle Fahrt / Insgesamt / Elektr. Reichweite | ja | ja | 5 | ja | Bedienelement mit 5 Tasten |
| SW102 | 25km/h bis 60hm/h | In gemessener Spannung und als Batterie | Aktuelle Fahrt / Insgesamt / Elektr. Reichweite | ja | nein | 5 | nein | Nur für 22mm Lenkerdurchmesser |
Features
Auch manche der Features sind bei allen Displays vorhanden.
| Geschwindigkeitsanzeige | momentan/ durchschnittlich/ maximal |
|---|---|
| Fehlercode-Anzeige | ja |
| Uhrzeit | ja |
| Schiebe-Modus | ja |
| Licht An-Aus | ja |
| Hintergrundbeleuchtung | ja |
| Auto Aus | ja |
Jedes Display hat praktische Features die Ihr Fahrterlebnis verbessern. Schauen Sie sich hier an, welches das beste Display für Sie ist.
| Display | max. Geschwindigkeit | Akku-Anzeige |
|---|---|---|
| 750C | 10km/h bis 40km/h und 99km/h | In gemessener Spannung und als Batterie |
| 850C | 25km/h bis 99km/h | In gemessener Spannung und als Batterie |
| 500C | 10km/h bis 40km/h und 99km/h | In gemessener Spannung und als Batterie |
| C961 | 50km/h | In gemessener Spannung und als Batterie mit 5 Balken |
| C965 | 70km/h | In gemessener Spannung und als Batterie mit 5 Balken |
| DPC-18 | 25km/h bis 99km/h | Analog oder digital in Echtzeit |
| DPC-10 | 25km/h bis 99km/h | In Echtzeit |
| SW102 | 25km/h bis 60hm/h | In gemessener Spannung und als Batterie |
| Display | Kilometerzähler | Passwortschutz | USB-Anschluss mit Ladefuntkion |
|---|---|---|---|
| 750C | Aktuelle Fahrt / Insgesamt / Elektr. Reichweite | ja | nein |
| 850C | Aktuelle Fahrt / Insgesamt / Elektr. Reichweite | ja | ja |
| 500C | Aktuelle Fahrt / Insgesamt / Elektr. Reichweite | ja | nein |
| C961 | Trip / Insgesamt | nein | nein |
| C965 | Trip / Insgesamt | nein | nein |
| DPC-18 | Aktuelle Fahrt / Insgesamt / Elektr. Reichweite | ja | ja |
| DPC-10 | Aktuelle Fahrt / Insgesamt / Elektr. Reichweite | ja | ja |
| SW102 | Aktuelle Fahrt / Insgesamt / Elektr. Reichweite | ja | nein |
| Display | Unterstützungsstufe | Externes Bedienelement | Anmerkungen |
|---|---|---|---|
| 750C | 3, 5 oder 9 | ja | Gibt es auch mit Bluetooth-Funktion |
| 850C | 3, 5 oder 9 | ja | |
| 500C | 3, 5, 6 oder 9 | nein | |
| C961 | 3, 5 oder 9 | ja | |
| C965 | 3, 5 oder 9 | ja | |
| DPC-18 | 3 oder 5 | ja | Bedienelement mit 5 Tasten |
| DPC-10 | 5 | ja | Bedienelement mit 5 Tasten |
| SW102 | 5 | nein | Nur für 22mm Lenkerdurchmesser |
Hier erfahren Sie wie Sie Ihr Display bedienen und die verschiedenen Parameter einstellen können:
Galerie

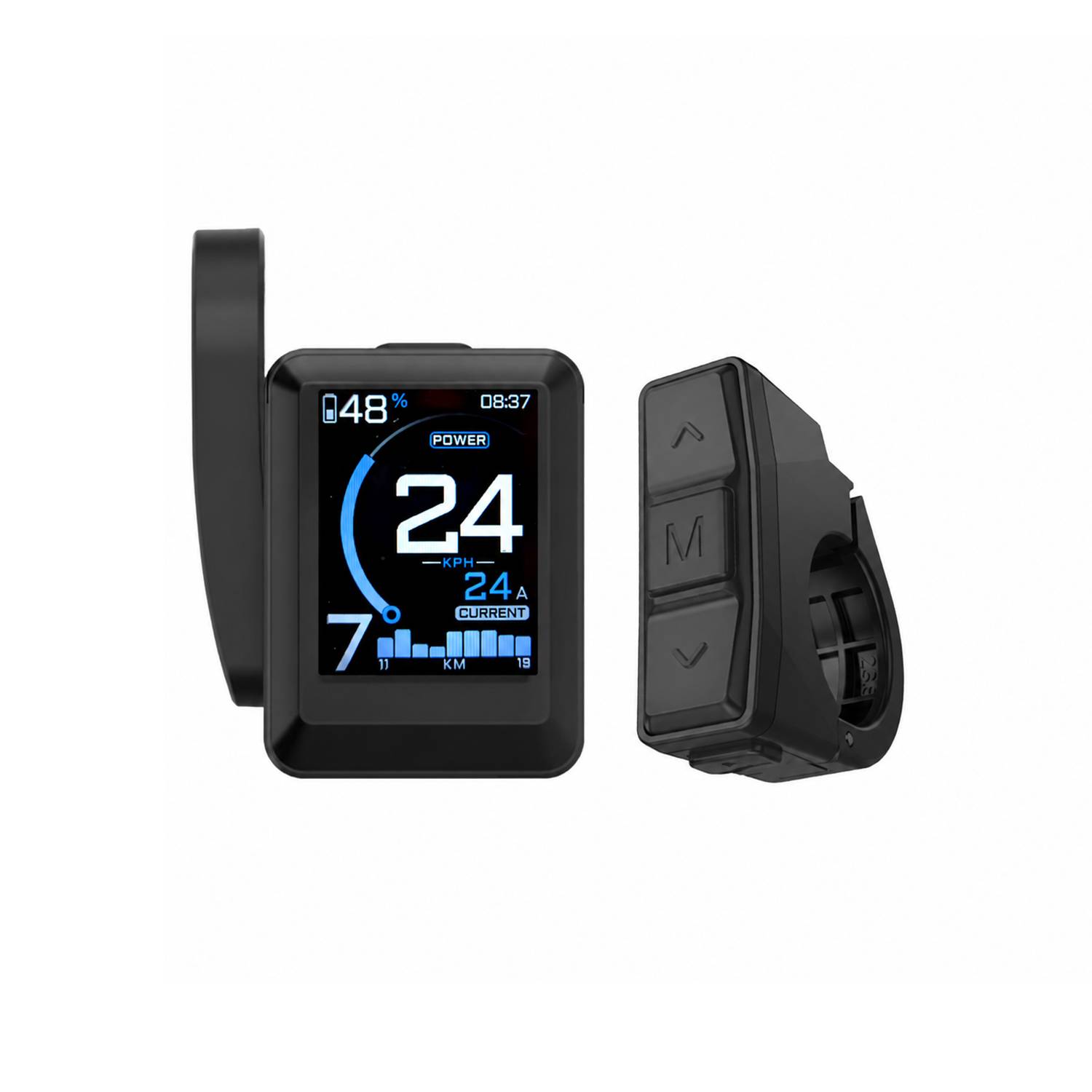

EggRider | E-Bike Display C1 für Bafang, KT und Lishui - ab €197,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
€197,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
EggRider | E-Bike Display V2 für Bafang, KT und Lishui - ab €126,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
€126,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
Grin | Cycle Analyst V3 CA3 WPx Display - ab €192,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
ab €192,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
APT | 600C Display für Bafang UART Systeme - ab €77,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
€77,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
Grin | Cycle Analyst V3 CA3 WP Display - ab €140,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
ab €140,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
Bafang | DPC-15 Display für Bafang UART Systeme - ab €56,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
€56,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
Bafang | DPC-10 Display für Bafang UART Systeme - ab €60,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
€60,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
windmeile© | SW102 Display für Bafang UART Systeme - ab €66,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
€66,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
APT | 500C LCD Farbdisplay 2,2″ für Bafang UART Systeme - ab €65,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
€65,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
APT | 750C LCD Farbdisplay 3,2″ kompatibel zu Bafang UART Systemen mit Bluetooth-Funktionen - ab €133,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
€133,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)Kleines Einmaleins der Displays
LCD
LCD steht für „Liquid Crystal Display“. Das bedeutet, dass Fernseh-Bildschirme, Displays oder auch Monitore aus flüssigen Kristallen aufgebaut sind. Dabei werden die lichtmodulierenden Eigenschaften dieser nicht beleuchteter Flüssigkristalle genutzt, um Displays zu betreiben.
IPS-Matrix
Hier handelt sich um eine Art von LCD-Display. IPS bedeutet In-Plane Switching. IPS-Panels gehören zur Familie der TFT-LCDs (oder „Active Matrix“-LCDs). Beim IPS-Monitor werden die Flüssigkristalle bei Erregung parallel zur Display-Fläche ausgerichtet. Deshalb haben Sie im Vergleich zu anderen TFT-LCDs einen größeren Betrachtungswinkel und eine verbesserte Farbdarstellung, da die Modifizierung der Pixel in horizontaler und nicht in vertikaler Richtung stattfindet
LED
Eine LED (lichtemittierende Diode oder Leuchtdiode) bestehet aus Halbleitermaterialien, die eine Diode bilden. Dadurch kann der Strom nur in eine Richtung fließen. Bei einer LED fließt der Strom also von der Anode aus Richtung LED-Chip. Der Kern einer LED ist der Halbleiterkristall, der in einer Reflektorwanne sitzt.
UART
Universal Asynchronous Receiver Transmitter, kurz UART, ist eine elektronische Schaltung, die zur Realisierung digitaler serieller Schnittstellen dient. Die Daten werden als serieller digitaler Datenstrom mit einem fixen Rahmen übertragen, der aus einem Start-Bit, fünf bis maximal acht oder neun Datenbits (abhängig von der Anwendung), einem optionalen Parity-Bit zur Erkennung von Übertragungsfehlern und einem oder zwei Stopp-Bits besteht.
IP 65
Die Abkürzung IP steht für „International Protection“, wobei im englischen Sprachgebrauch gerne die Bezeichnung „Ingress Protection“ (Schutz vor Eindringen) genutzt wird. IP 65 weist auf die Schutzklasse des Produktes an. Ein Produkt mit der Schutzart IP 65 verfügt über einen vollständigen Berührungsschutz. Staub kann nicht eindringen und es ist gegen Strahlwasser aus beliebiger Richtung geschützt.
Unterstützungsstufe
Man kann die Unterstützungsstufen am E-Bike mit den Gängen eines Fahrrads vergleichen. Genauer gesagt wird die Motorleistung, und somit die Geschwindigkeit, begrenzt indem die maximale Stromstärke durch den Controller kontrolliert wird.
Schiebe-Modus
Der Schiebe-Modus unterstützt Sie, wenn Sie zum Beispiel einen steilen Berg hochlaufen.
