windmeile | E-Bike Display KT-LCD4 24V 36V 48V, 5-Pin Julet Waterproof und JST Professional, 15cm 180cm, für KT-Controller

ab €31,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
(118 Kundenrezensionen)

GTIN n. a. Artikelnummer n. v. Kategorien ,


  • Kostenloser Versand innerhalb Deutschlands*
  • 30 Tage Rückgaberecht**
  • Technischer Kundenservice

Eigenschaften

Marke:
windmeile
Steckersystem:
Waterproof - 5-Pin Julet Stecker, Professional - 5-Pin JST Stecker
Stecker:
Z508JG, JST-SM-5Y
Modell:
KT-LCD4
Produktlinie:
windmeile - Waterproof, windmeile - Professional
Stecker (neu):
Z508JG, JST-SM-5Y
Anzahl Unterstützungsstufen:
5
Spannung:
24V, 36V, 48V
Lenkerdurchmesser:
22,2 mm
Displaytyp:
LCD
Kabellänge:
15 cm, 1,8 m
Bildschirmdiagonale:
2"

Highlights

  • windmeile KT-LCD4 für E-Bikes und Pedelecs mit windmeile- oder KT-Controller
  • Für Systemspannungen von 24 V, 36 V und 48 V
  • Professional-Anschluss mit fünfpoligem JST-SM-5Y-Stecker

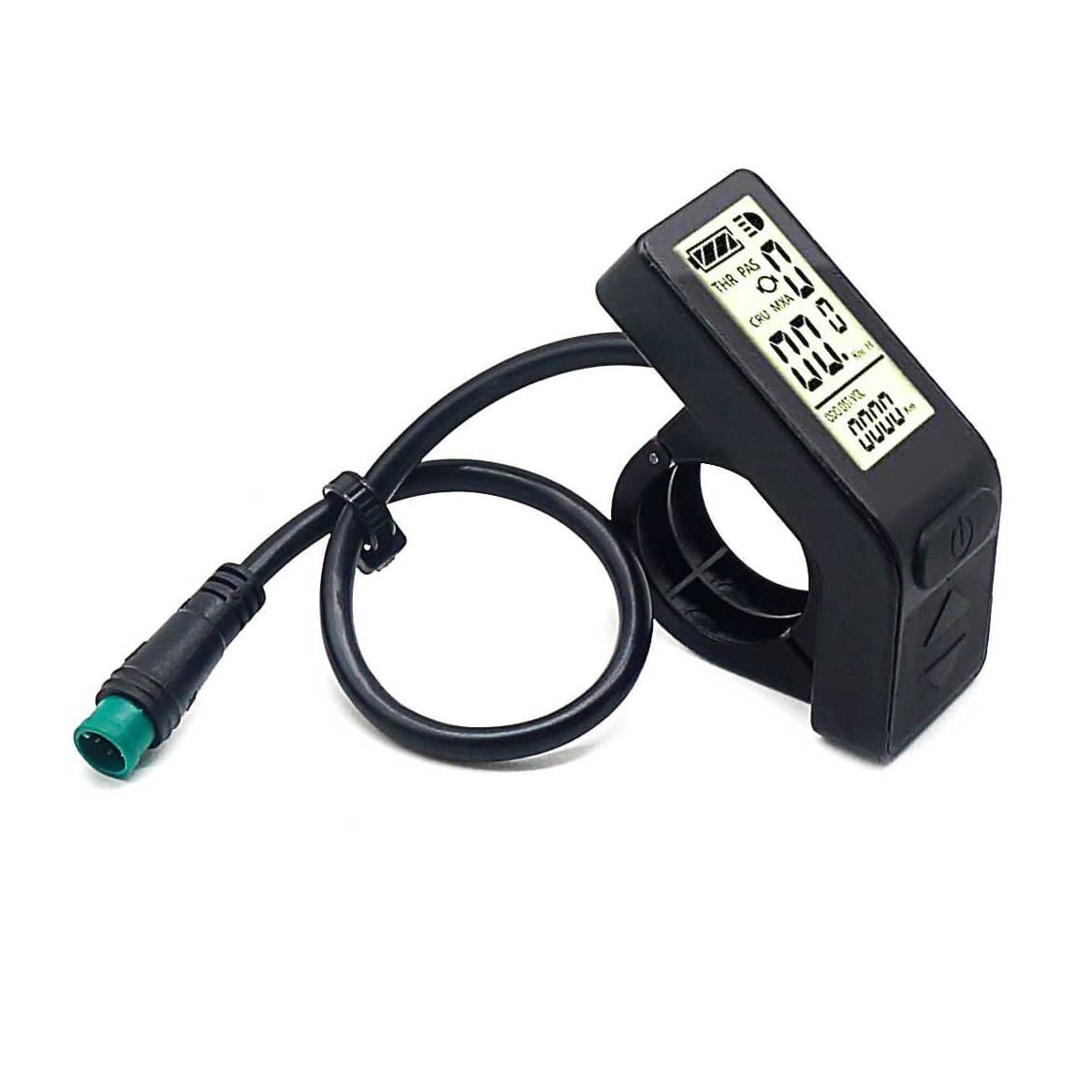

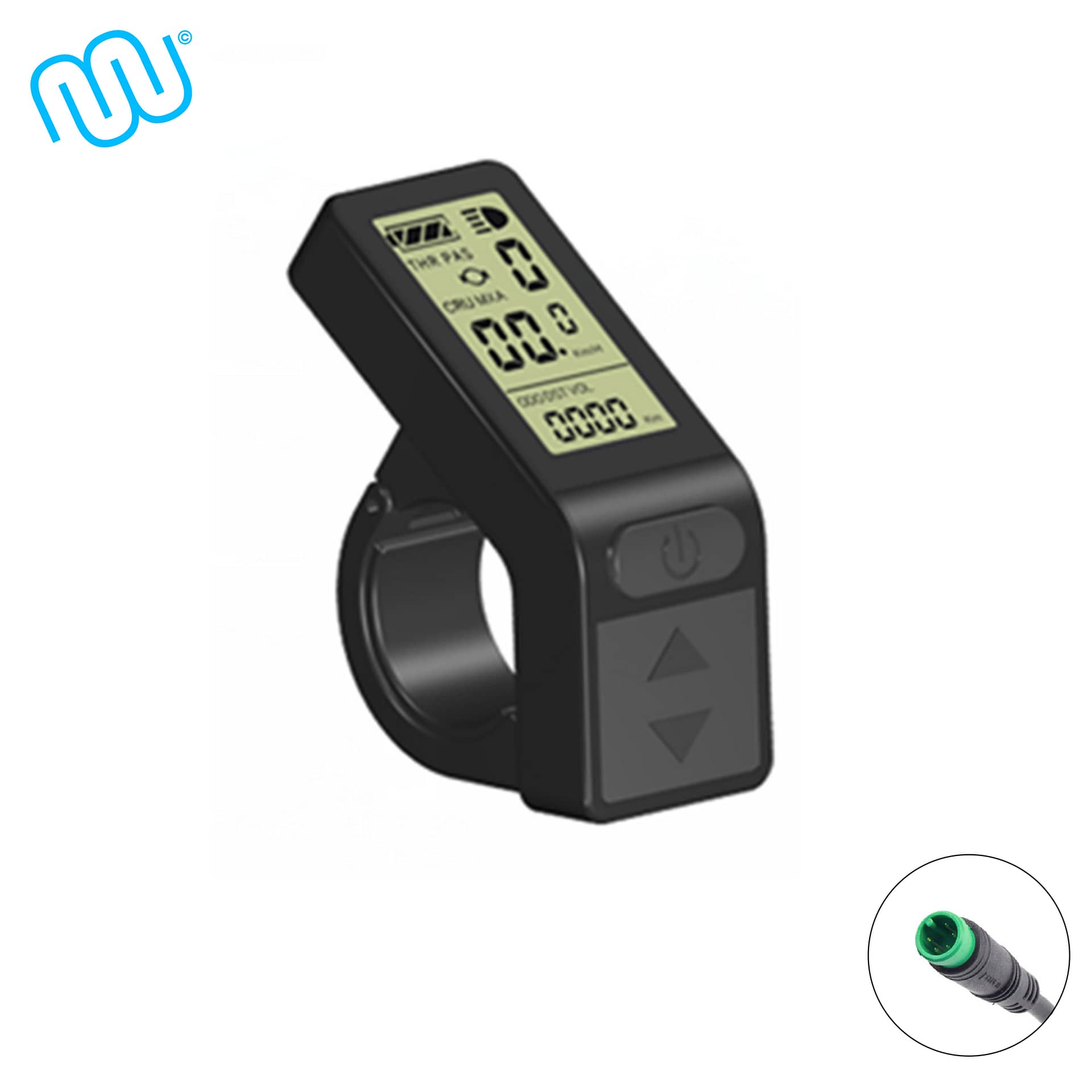

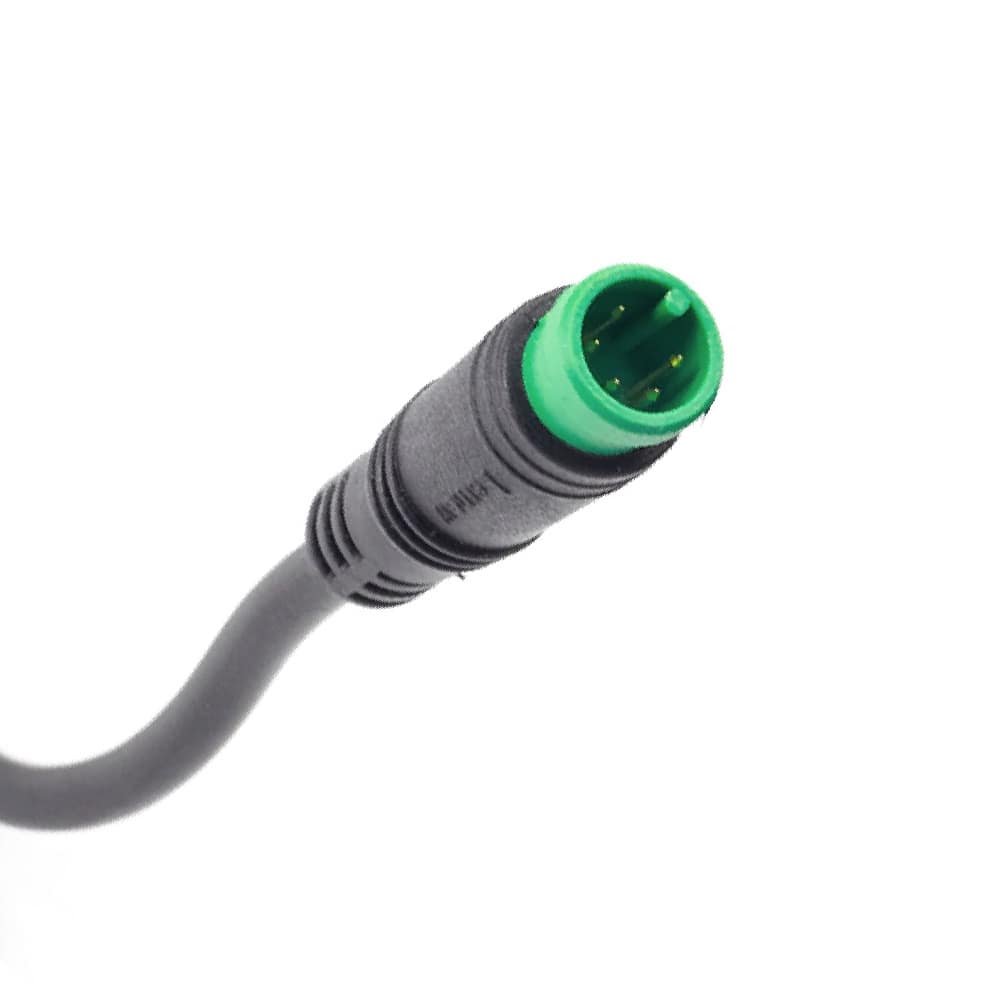

  • Waterproof-Anschluss mit grünem, rundem, fünfpoligem Julet-Stecker Z508JG und wasserdichter, witterungsbeständiger Steckverbindung
  • Kabellängen von 1,8 m oder 15 cm je nach Ausführung
  • Lenkeraufnahme für 22,2 mm Durchmesser

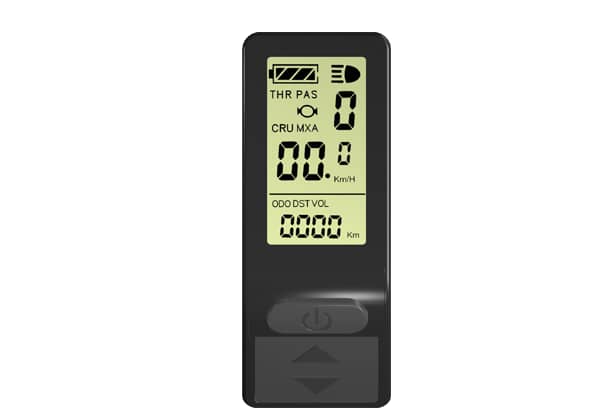

  • 2-Zoll-LCD mit Hintergrundbeleuchtung und integriertem Bedienelement
  • Fünf Unterstützungsstufen und Anfahrhilfe bis 6 km/h
  • Aktuelle, durchschnittliche und maximale Geschwindigkeit sowie Kilometerzähler und Fahrtdaueranzeige
  • Akkuladestand mit vier Balken und Anzeige der aktuellen Akkuspannung

Beschreibung

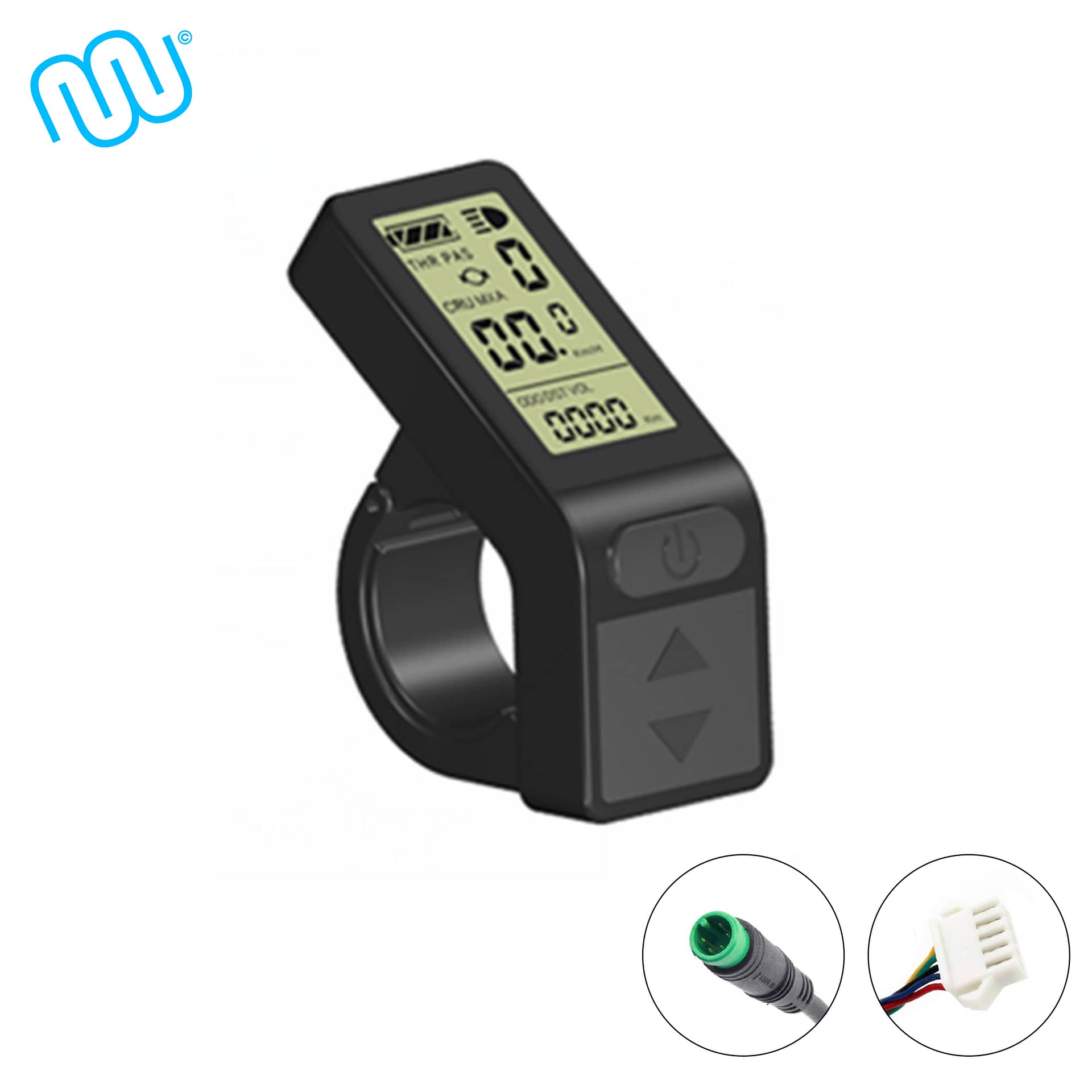

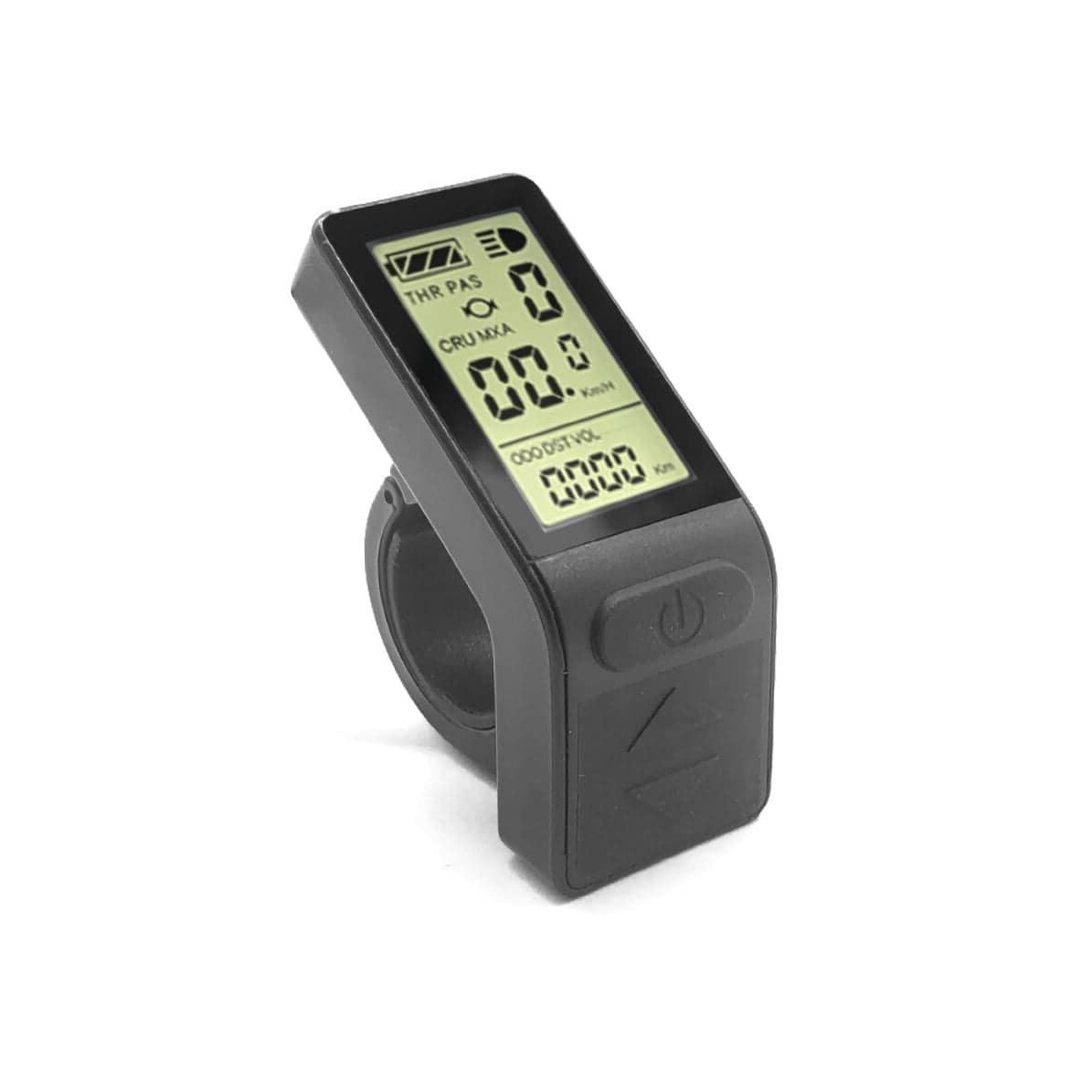

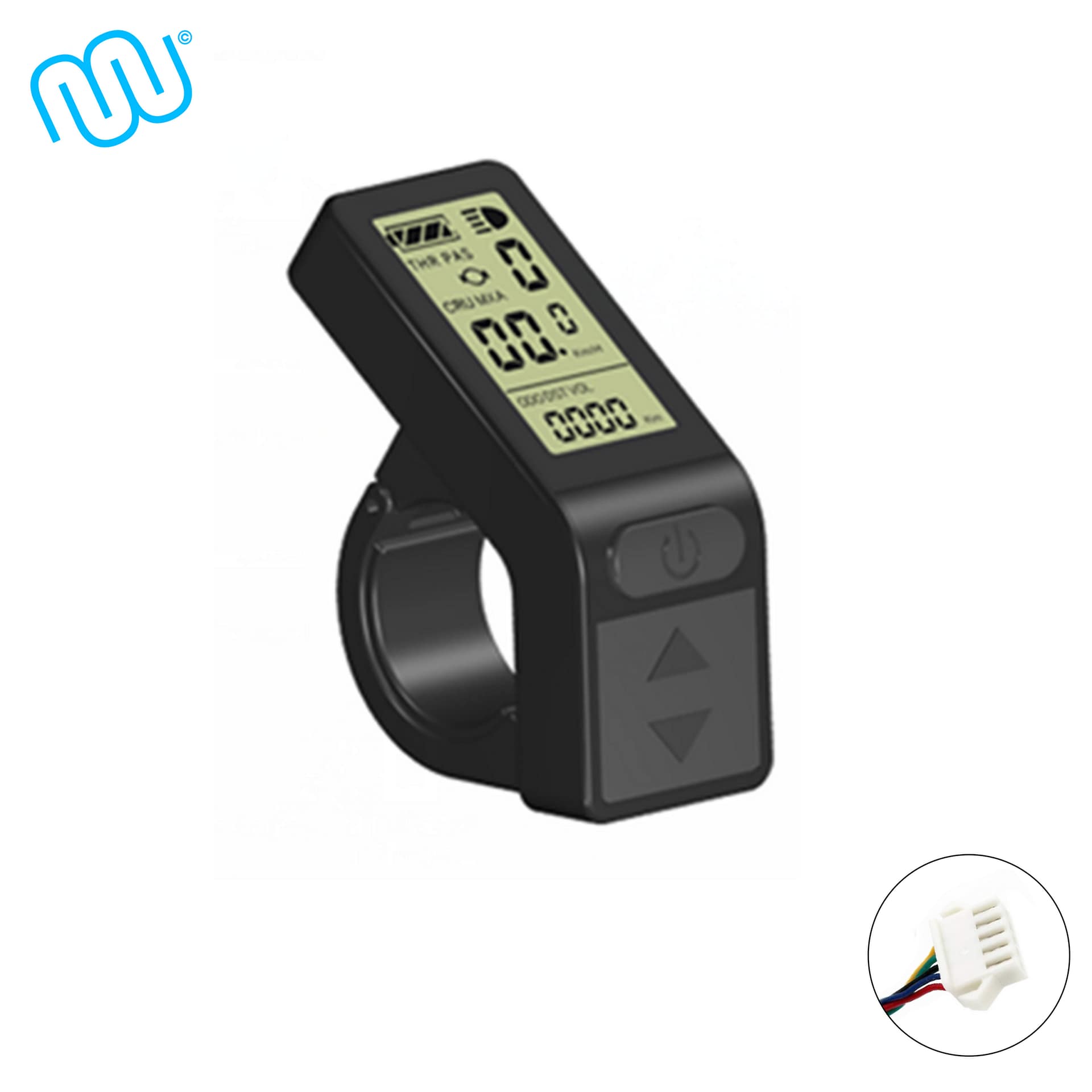

Das windmeile KT-LCD4 ist ein LCD-Display mit integriertem Bedienelement für E-Bikes und Pedelecs mit windmeile- oder KT-Controller und einer Systemspannung von 24 V, 36 V oder 48 V. Es zeigt Fahr- und Akkudaten an und ermöglicht die Wahl zwischen fünf Unterstützungsstufen sowie die Steuerung der Fahrradbeleuchtung. Das hintergrundbeleuchtete 2-Zoll-Display bietet eine vierstufige Akkuladestandanzeige, die Anzeige der Akkuspannung, aktuelle, durchschnittliche und maximale Geschwindigkeit sowie Kilometerzähler und Fahrtdaueranzeige. Hinzu kommen Passwortschutz, Fehlercode-Anzeige, automatische Abschaltung und eine Anfahrhilfe bis 6 km/h. Die Lenkeraufnahme ist für 22,2 mm ausgelegt. Vor dem Kauf oder Austausch sind Controllersystem, Systemspannung und Anschluss abzugleichen, da ein fünfpoliger Anschluss allein die Eignung als Ersatzdisplay nicht bestimmt. Wählen Sie das Professional-Steckersystem mit JST-SM-5Y oder das Waterproof-Steckersystem mit grünem, rundem Z508JG passend zur vorhandenen Verkabelung. Für einen längeren Kabelweg steht eine Kabellänge von 1,8 m zur Verfügung, für den Anschluss an einen Kabelbaum eine kurze Leitung mit 15 cm.

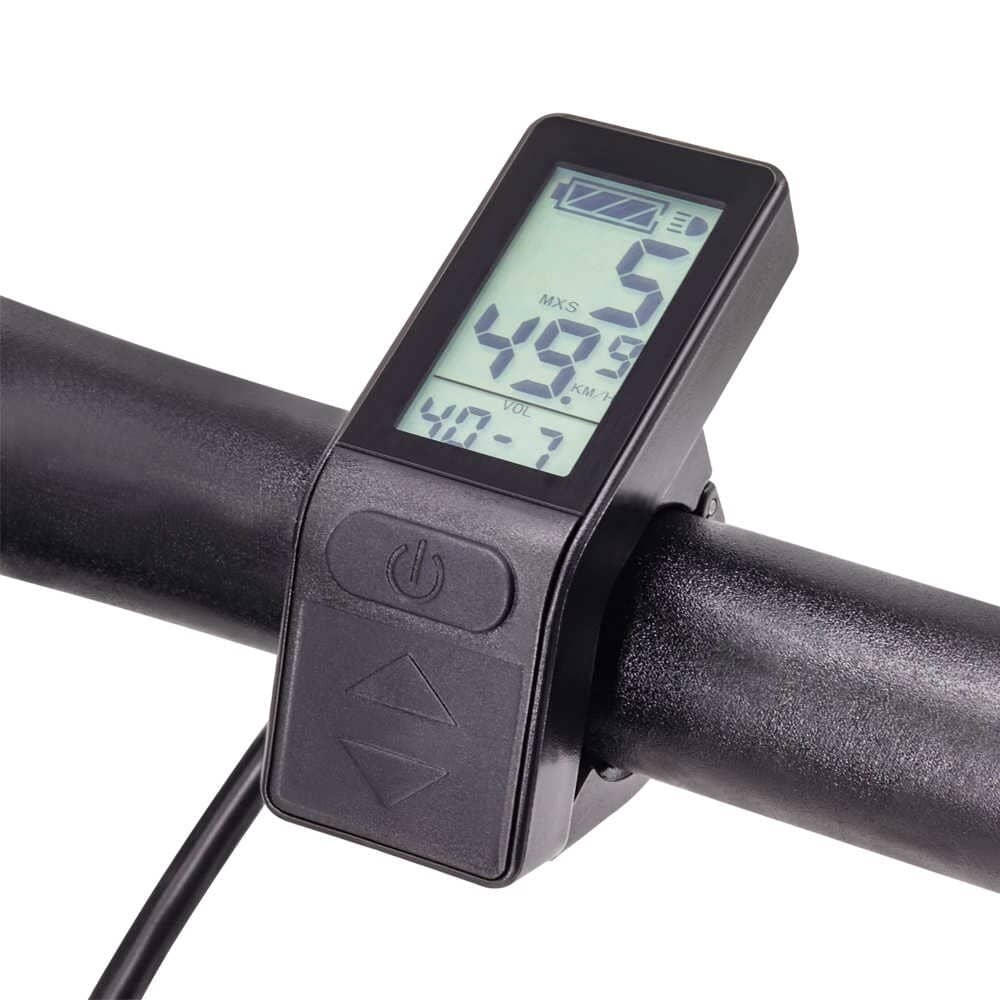

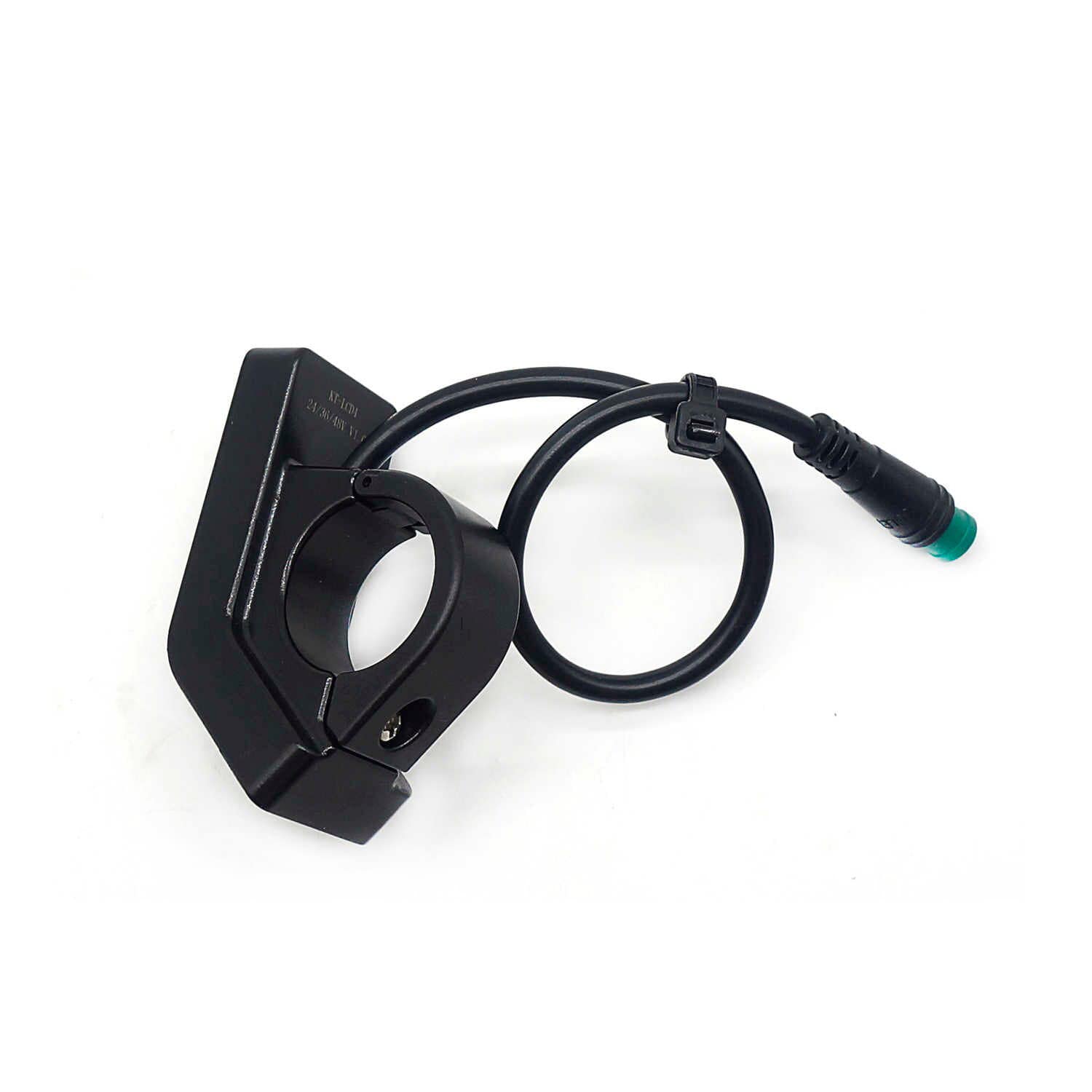

Zur Montage öffnen Sie die Halterung oder schieben die Schelle über ein Lenkerende. Setzen Sie die passenden Transferringe ein und richten Sie das Display mit dem Kabelausgang nach oben aus, damit die Anzeigewerte richtig herum stehen. Drehen Sie die Schellenschraube zunächst nur so weit ein, dass sie greift. Stellen Sie anschließend Radgröße und Einheiten passend zum Fahrrad ein. Für die korrekte Geschwindigkeitsanzeige gleichen Sie P1 als Magnetpolzahl × Übersetzung und P2 als Raddrehzahlimpuls mit dem Motor ab. Für windmeile-Motoren gelten P1 = 88 bei 250 W beziehungsweise P1 = 100 bei 500 W und P2 = 1 als Empfehlung. Stellen Sie außerdem die gewünschte Höchstgeschwindigkeit ein. C1 bestimmt die Tretsensorfunktion, C2 die Motorphasenanpassung bei Sinus-Controllern und C4 die Handgasfunktion. Bei Fremdmotoren sind die Einstellungen gegebenenfalls an deren technische Eigenschaften anzupassen.

Lieferumfang

  • KT-LCD4 Display mit 5-Pin-JST-Stecker (Professional) oder 5-Pin-Julet-Stecker (Waterproof)
  • Halterung für den Fahrradlenker
  • Schrauben
  • Transferringe für verschiedene Lenkergrößen
Gewicht 0,15 kg
Maße n. v.
Steckersystem

Professional – 5-Pin JST Stecker, Waterproof – 5-Pin Julet Stecker

EU-Verantwortl. E-Mail

[email protected]

Aufwandspauschale

Nein

Stecker

JST-SM-5Y, Z508JG

Modell

KT-LCD4

EU-Verantwortl. Telefonnr.

+498990422032

EU-Verantwortl. Hausnummer

5

EU-Verantwortl. Laendername

Germany

Produktlinie

windmeile – Professional, windmeile – Waterproof

EU-Verantwortl. Laendercode

DE

EU-Verantwortl. Stadt

Karlsfeld

EU-Verantwortl. Postleitzahl

85757

EU-Varantwortl. Strasse

Liebigstr.

EU-Verantwortl. Handelsname

windmeile GmbH

Marke

windmeile

Stecker (neu)

JST-SM-5Y, Z508JG

Anzahl Unterstützungsstufen

5

Spannung

24V, 36V, 48V

Lenkerdurchmesser

22,2 mm

Displaytyp

LCD

Kabellänge

1,8 m, 15 cm

Bildschirmdiagonale

2"
