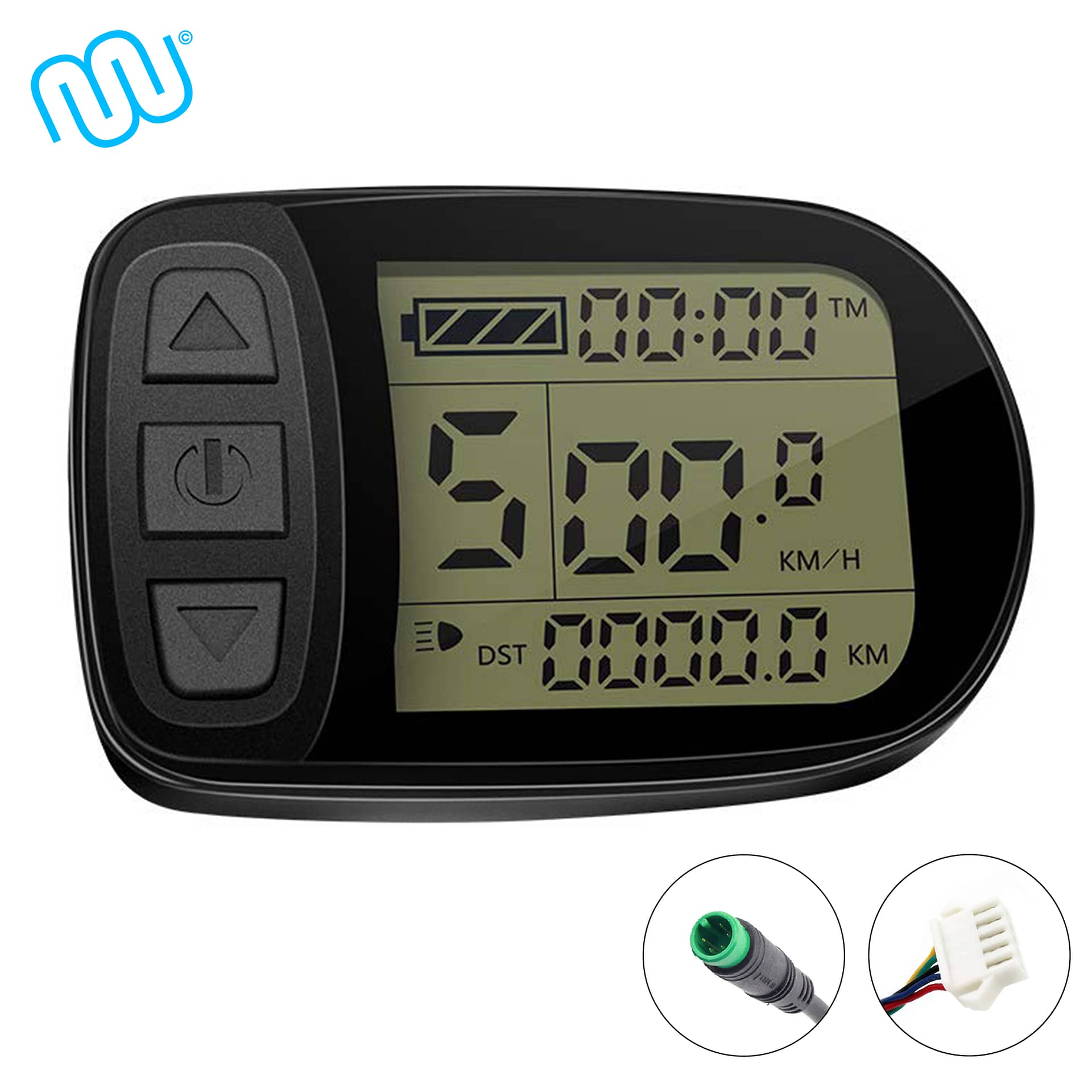

windmeile | E-Bike Display KT-LCD5 24V 36V 48V, 5-Pin JST Professional und Julet Waterproof, für KT-Controller
ab €36,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
| Zurücksetzen |
- Kostenloser Versand innerhalb Deutschlands*
- 30 Tage Rückgaberecht**
- Technischer Kundenservice
Eigenschaften
Highlights
- windmeile KT-LCD5 für E-Bike-Systeme mit windmeile- und KT-Controllern
- Für Systemspannungen von 24 V, 36 V und 48 V geeignet

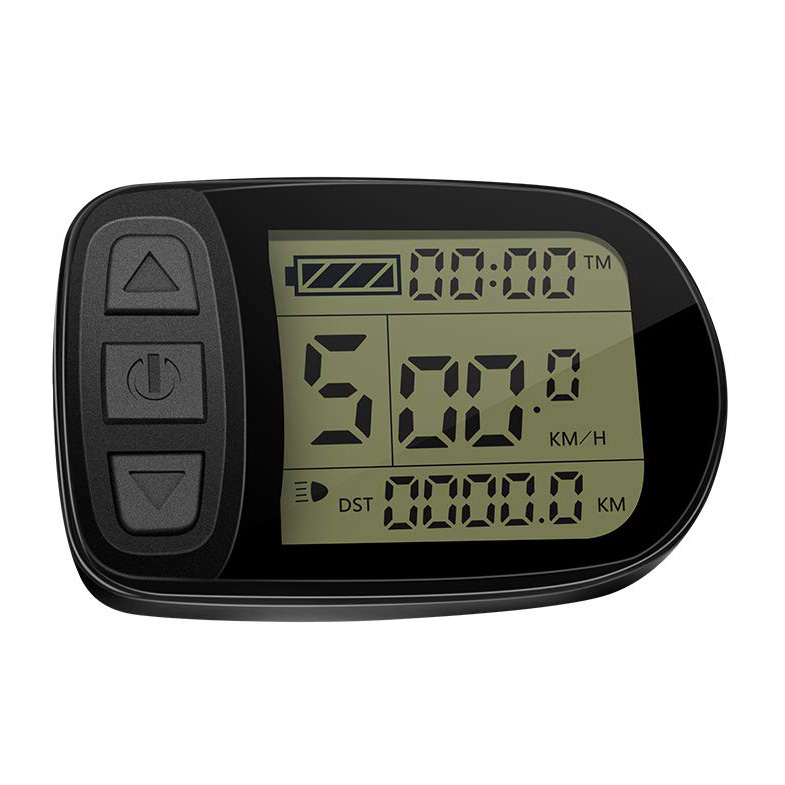

- 3,6-Zoll-LCD mit farbiger Hintergrundbeleuchtung
- Direkt am Display integriertes Bedienelement für fünf Unterstützungsstufen und die Fahrradbeleuchtung

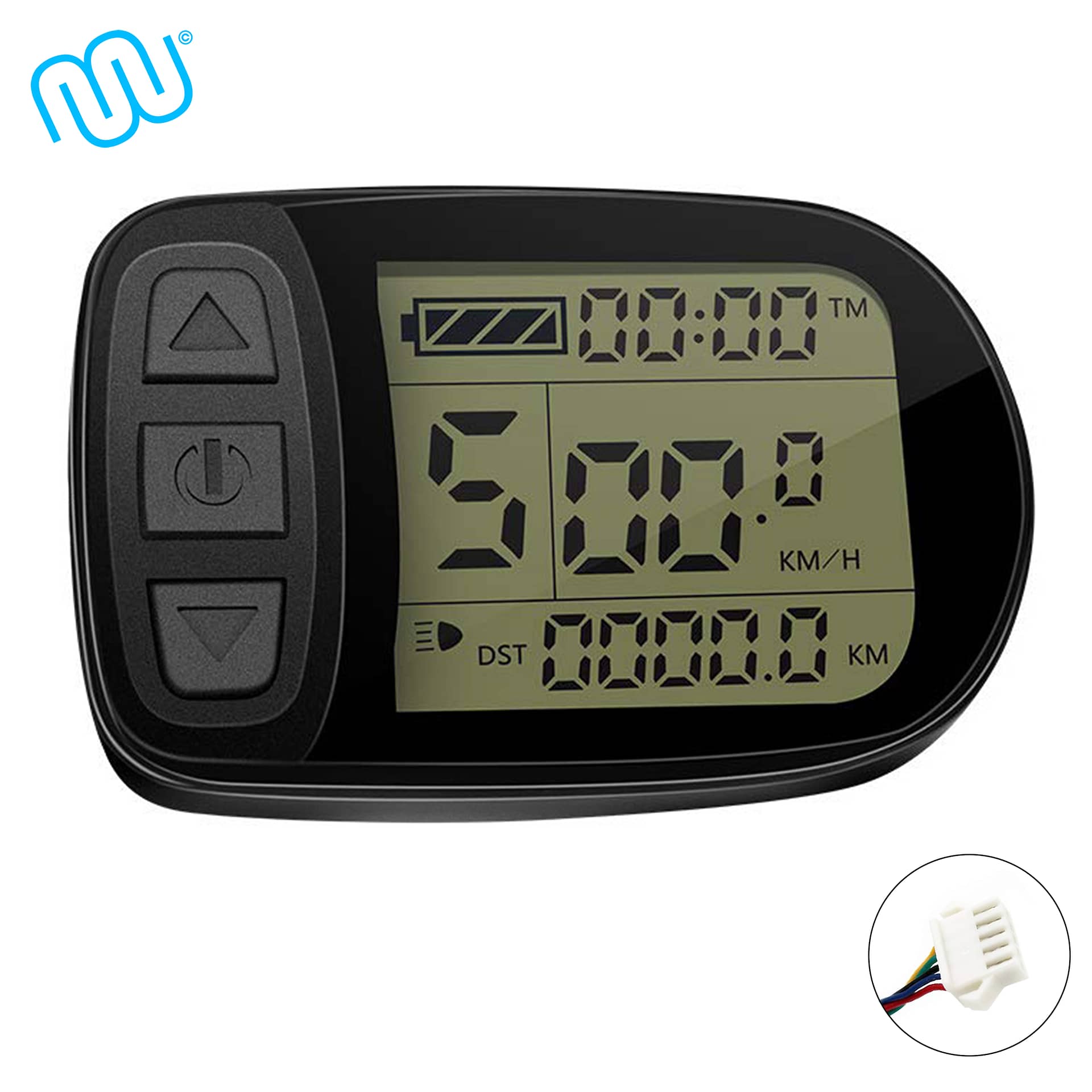

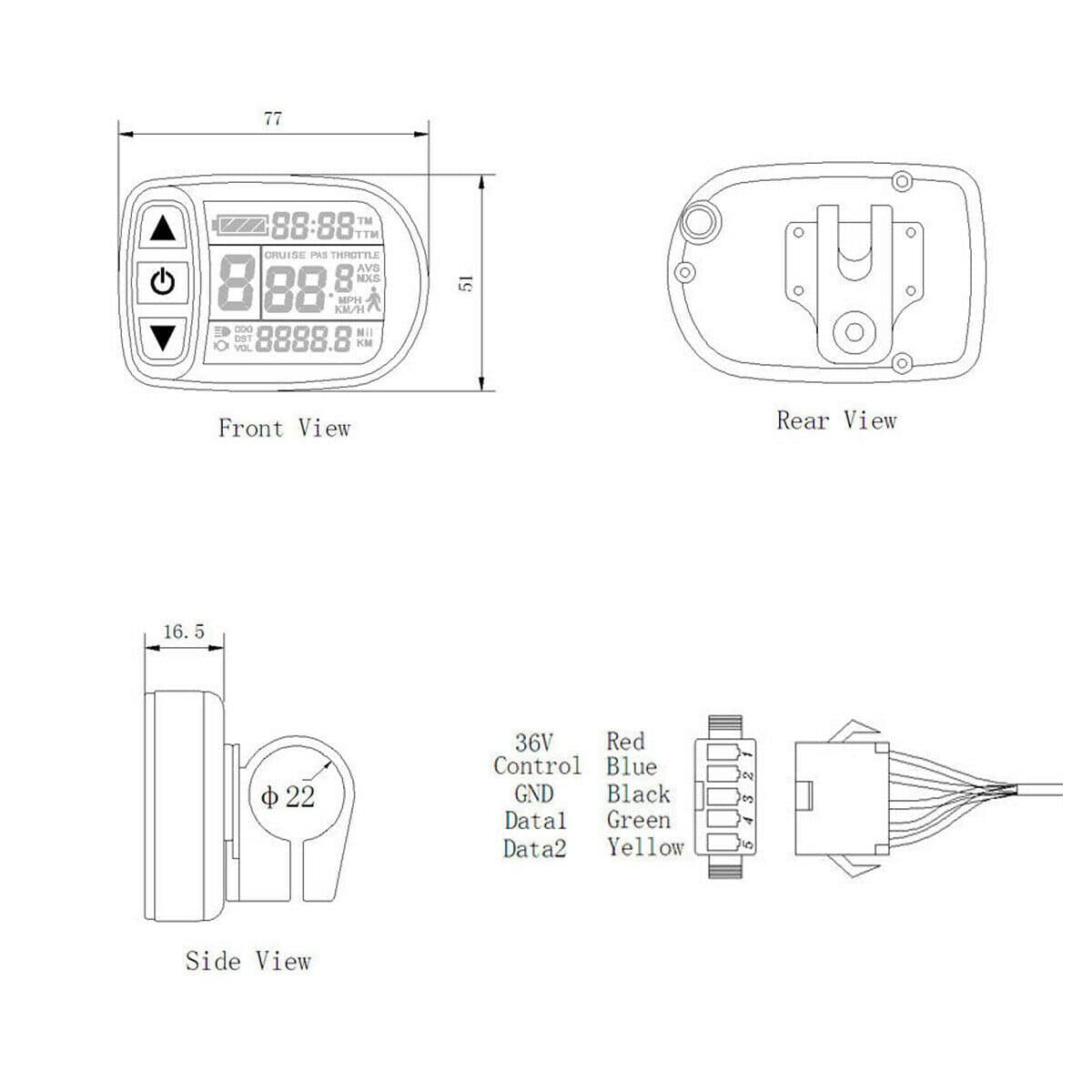

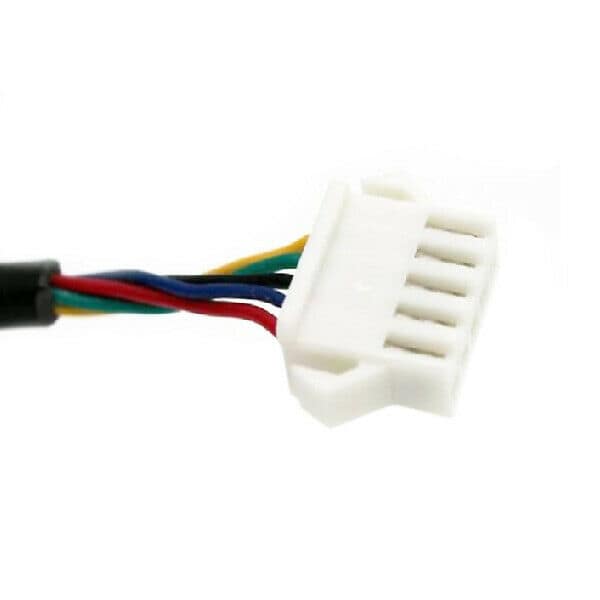

- Professional-Ausführung mit 5-Pin-JST-Stecker JST-SM-5Y und 1,8 m Kabellänge

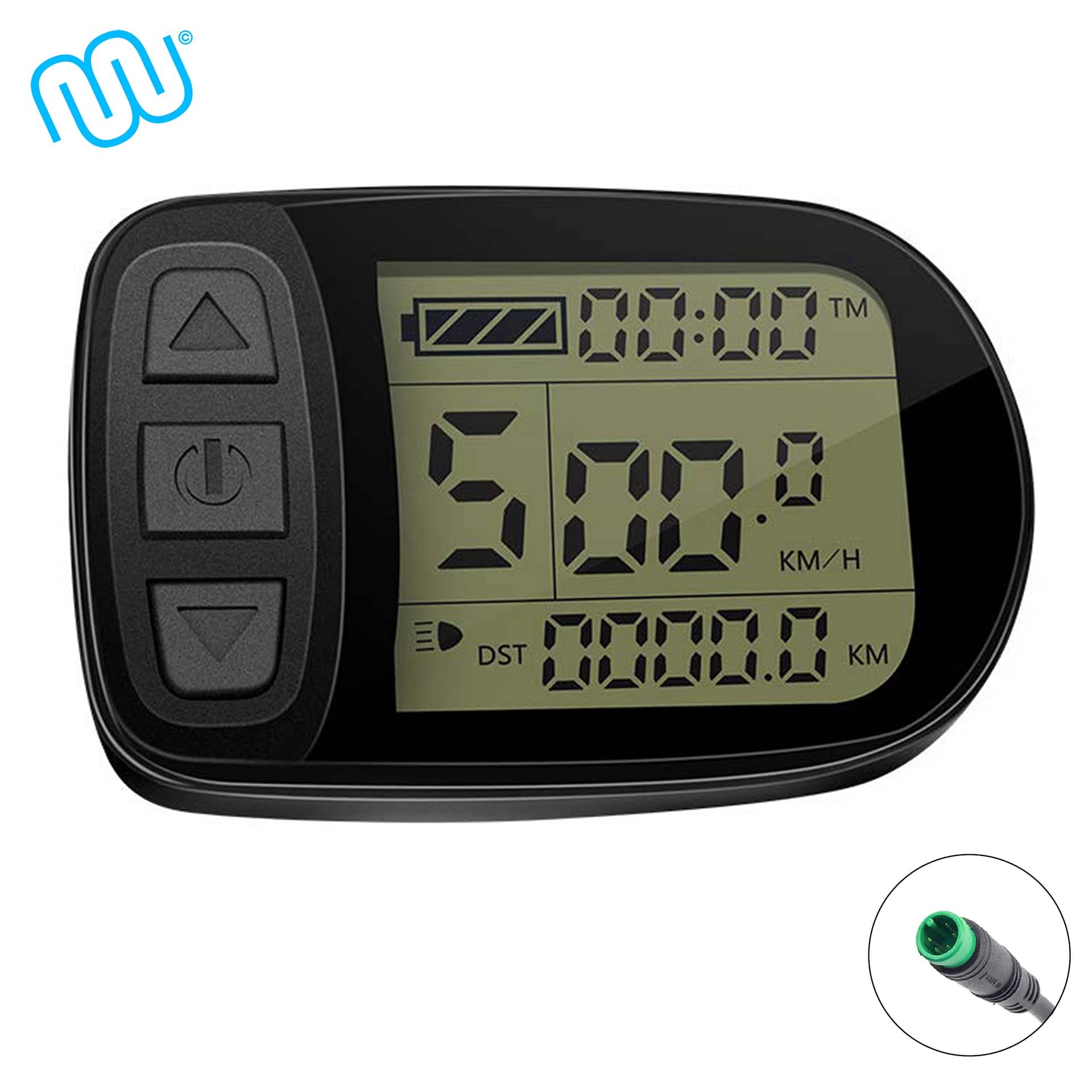

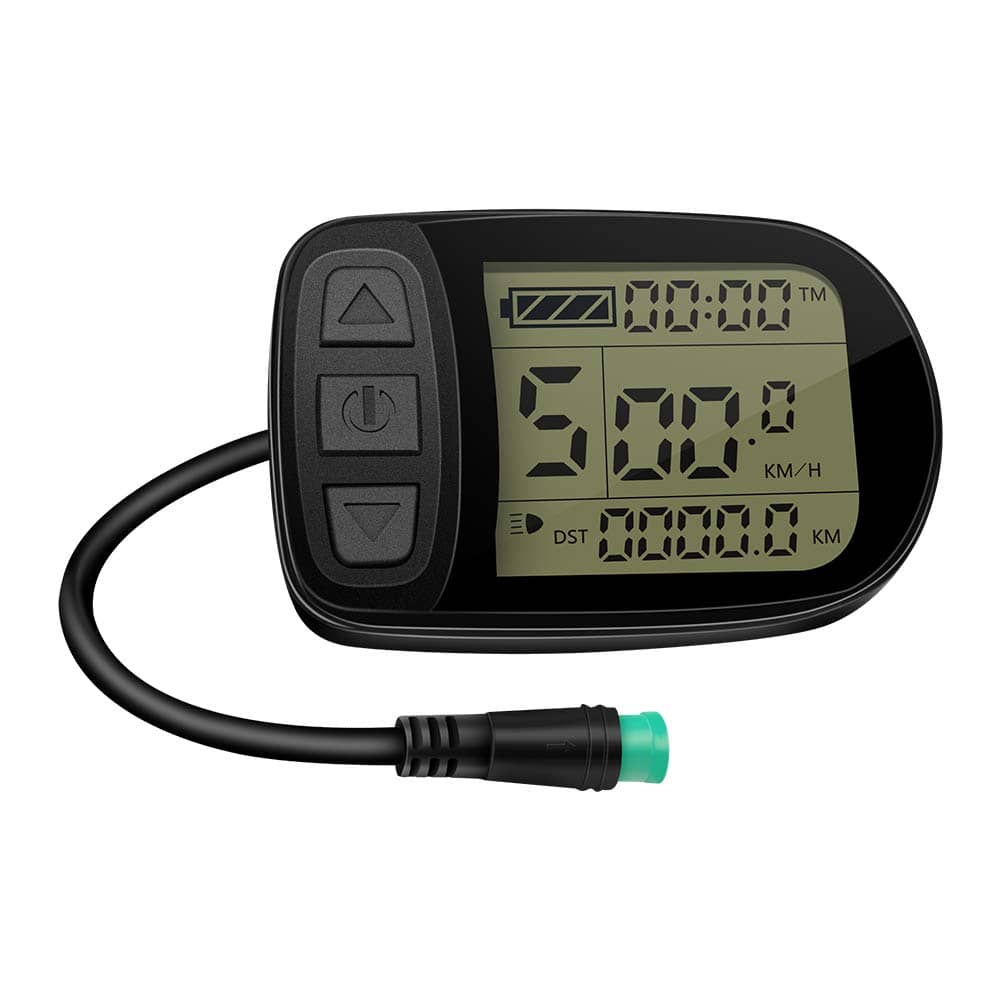

- Waterproof-Ausführung mit grünem, rundem und wasserdichtem 5-Pin-Julet-Stecker Z508JG

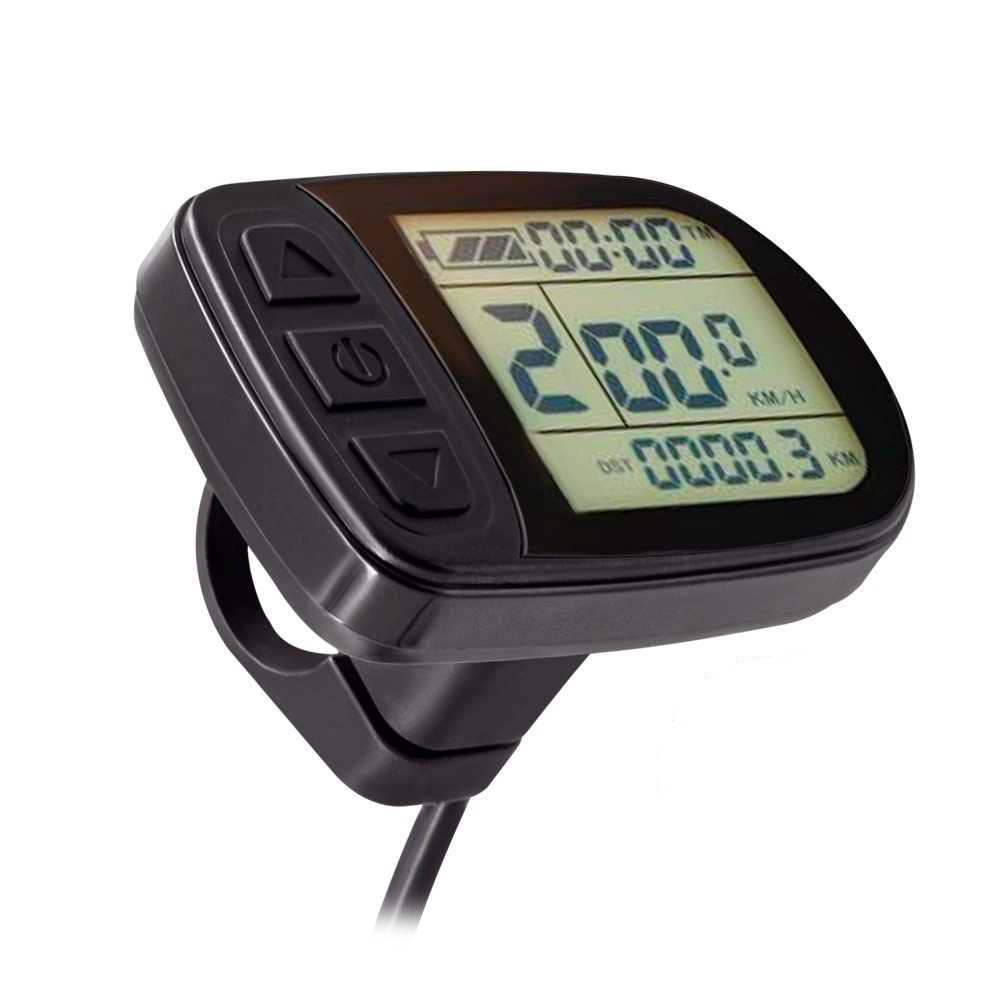

- Lenkeraufnahme für 22,2 mm Durchmesser
- Anzeige der momentanen, durchschnittlichen und maximalen Geschwindigkeit sowie von Strecke und Fahrtdauer
- Akkuladungsanzeige mit vier Balken und Anzeige der aktuellen Akkuspannung in Volt
- Anfahrhilfe bis 6 km/h, Fehlercode-Anzeige, Passwortschutz und automatische Abschaltung
Beschreibung

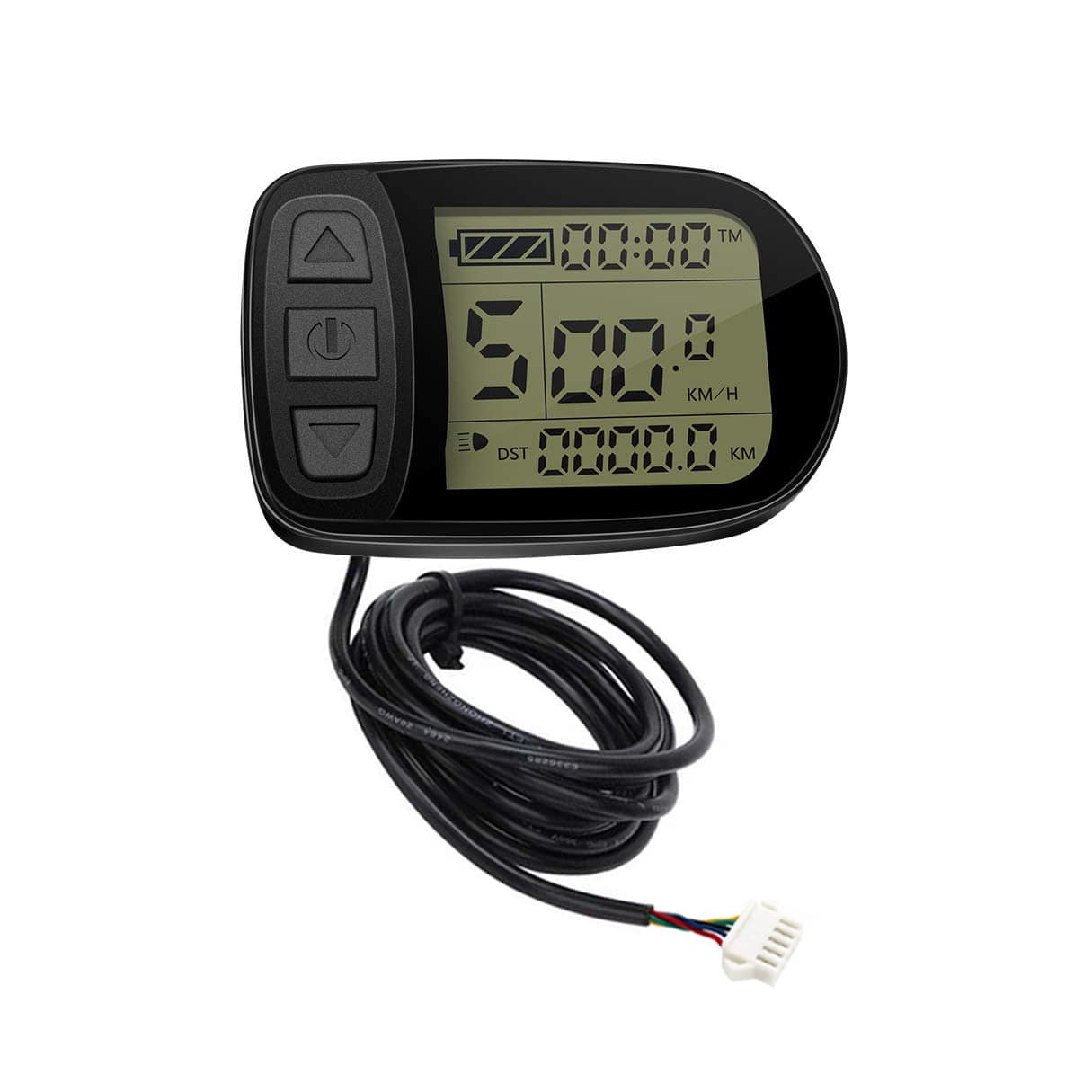

Das windmeile KT-LCD5 ist ein LCD-Bedien- und Anzeigedisplay für E-Bikes mit windmeile- und KT-Controllern und Systemspannungen von 24 V, 36 V oder 48 V. Über das direkt am Display integrierte Bedienelement wählen Sie fünf Unterstützungsstufen und steuern die Fahrradbeleuchtung. Der 3,6-Zoll-Bildschirm mit farbiger Hintergrundbeleuchtung zeigt die momentane, durchschnittliche und maximale Geschwindigkeit sowie Kilometerstand und Fahrtdauer. Die Akkuladung wird mit vier Balken dargestellt, zusätzlich lässt sich die aktuelle Akkuspannung in Volt anzeigen. Fehlercode-Anzeige, Passwortschutz, automatische Abschaltung und eine Anfahrhilfe bis 6 km/h ergänzen die Funktionen. Der Betriebstemperaturbereich reicht von -20 °C bis +45 °C. Die Lenkeraufnahme ist für 22,2 mm Durchmesser vorgesehen. Die Professional-Ausführung besitzt einen 5-Pin-JST-Stecker JST-SM-5Y und ein 1,8 m langes Kabel. Die Waterproof-Ausführung verwendet den grünen, runden und wasserdichten 5-Pin-Julet-Stecker Z508JG. Wählen Sie die Ausführung passend zum vorhandenen Displayanschluss Ihres Systems und berücksichtigen Sie bei Professional den benötigten Kabelweg.

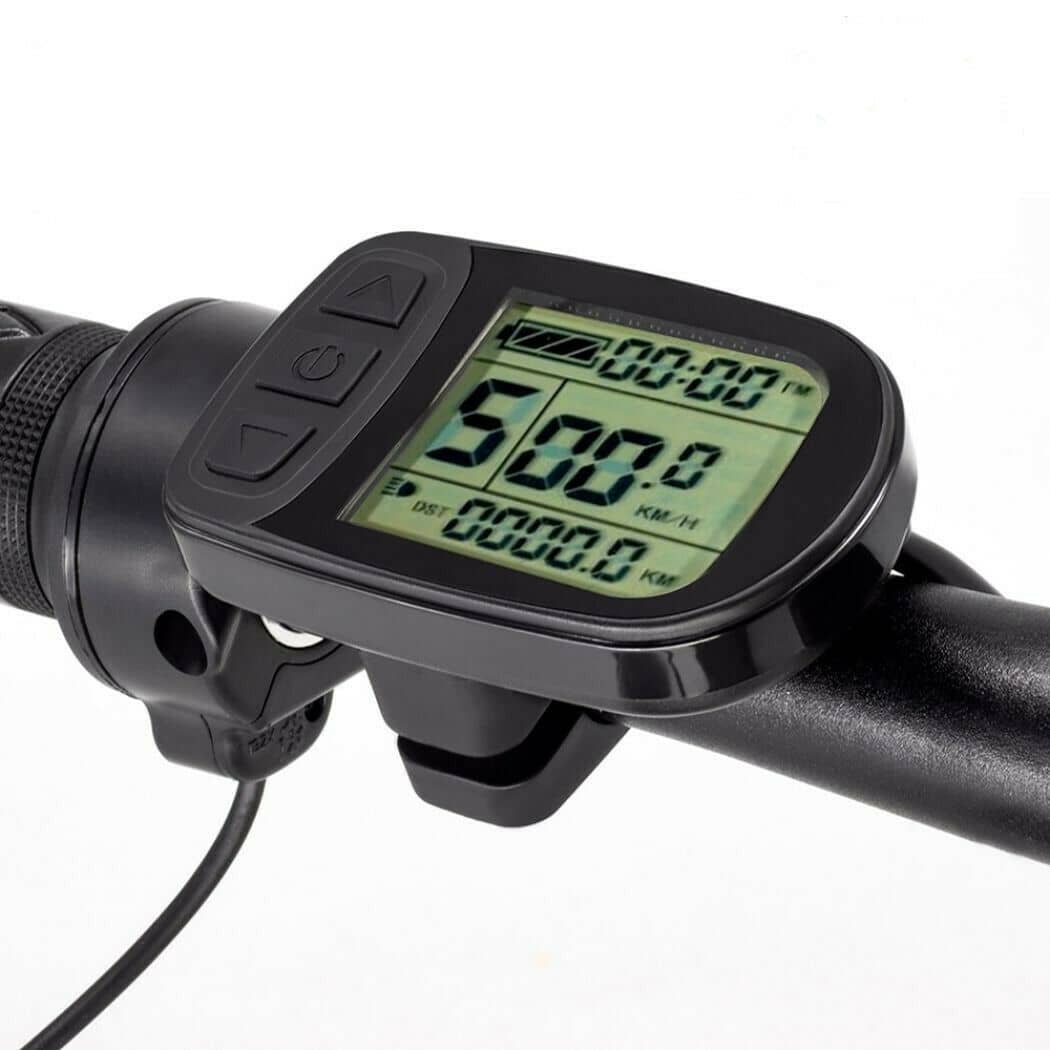

Zur Montage öffnen Sie die Halterungsschelle und legen sie um den Lenker oder schieben sie über ein freies Lenkerende. Setzen Sie die passenden mitgelieferten Transferringe in die Schelle ein. Der Kabelausgang muss in Fahrtrichtung nach rechts zeigen, damit die Anzeigewerte richtig herum stehen. Drehen Sie die Schellenschraube zunächst mit einem Inbusschlüssel so weit ein, dass sie gerade greift, und richten Sie das Display für eine gut ablesbare Position aus. Vor dem Kauf oder Austausch sollten Systemspannung, Steckersystem, Kabelweg und Lenkeraufnahme mit dem vorhandenen Aufbau abgeglichen werden.
Lieferumfang
- KT-LCD5 Display mit 5-Pin-JST-Stecker (Professional) oder 5-Pin-Julet-Stecker (Waterproof)
- Halterung für den Fahrradlenker
- Schrauben
- Transferringe für verschiedene Lenkergrößen
| Gewicht | 0,144 kg |
|---|---|
| Maße | n. v. |
| Steckersystem | Professional – 5-Pin JST Stecker, Waterproof – 5-Pin Julet Stecker |
| EU-Verantwortl. E-Mail | |
| Aufwandspauschale | Nein |
| Stecker | JST-SM-5Y, Z508JG |
| Modell | KT-LCD5 |
| EU-Verantwortl. Telefonnr. | +498990422032 |
| EU-Verantwortl. Hausnummer | 5 |
| EU-Verantwortl. Laendername | Germany |
| Produktlinie | windmeile – Professional, windmeile – Waterproof |
| EU-Verantwortl. Laendercode | DE |
| EU-Verantwortl. Stadt | Karlsfeld |
| EU-Verantwortl. Postleitzahl | 85757 |
| EU-Varantwortl. Strasse | Liebigstr. |
| EU-Verantwortl. Handelsname | windmeile GmbH |
| Marke | windmeile |
| Stecker (neu) | JST-SM-5Y, Z508JG |
| Anzahl Unterstützungsstufen | 5 |
| Spannung | 24V, 36V, 48V |
| Lenkerdurchmesser | 22,2 mm |
| Displaytyp | LCD |
| Kabellänge | 1,8 m |
| Bildschirmdiagonale | 3,6" |
