windmeile© | E-Bike Nabenmotor W100 Konfigurator* (eingespeicht) Hinterrad 36V 48V 250W 500W
ab €204,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
| Zurücksetzen |
- Kostenloser Versand innerhalb Deutschlands*
- 30 Tage Rückgaberecht**
- Technischer Kundenservice
Eigenschaften
Highlights
- Eingespeichter windmeile Hinterrad-Getriebemotor, bei 250W Modell W100

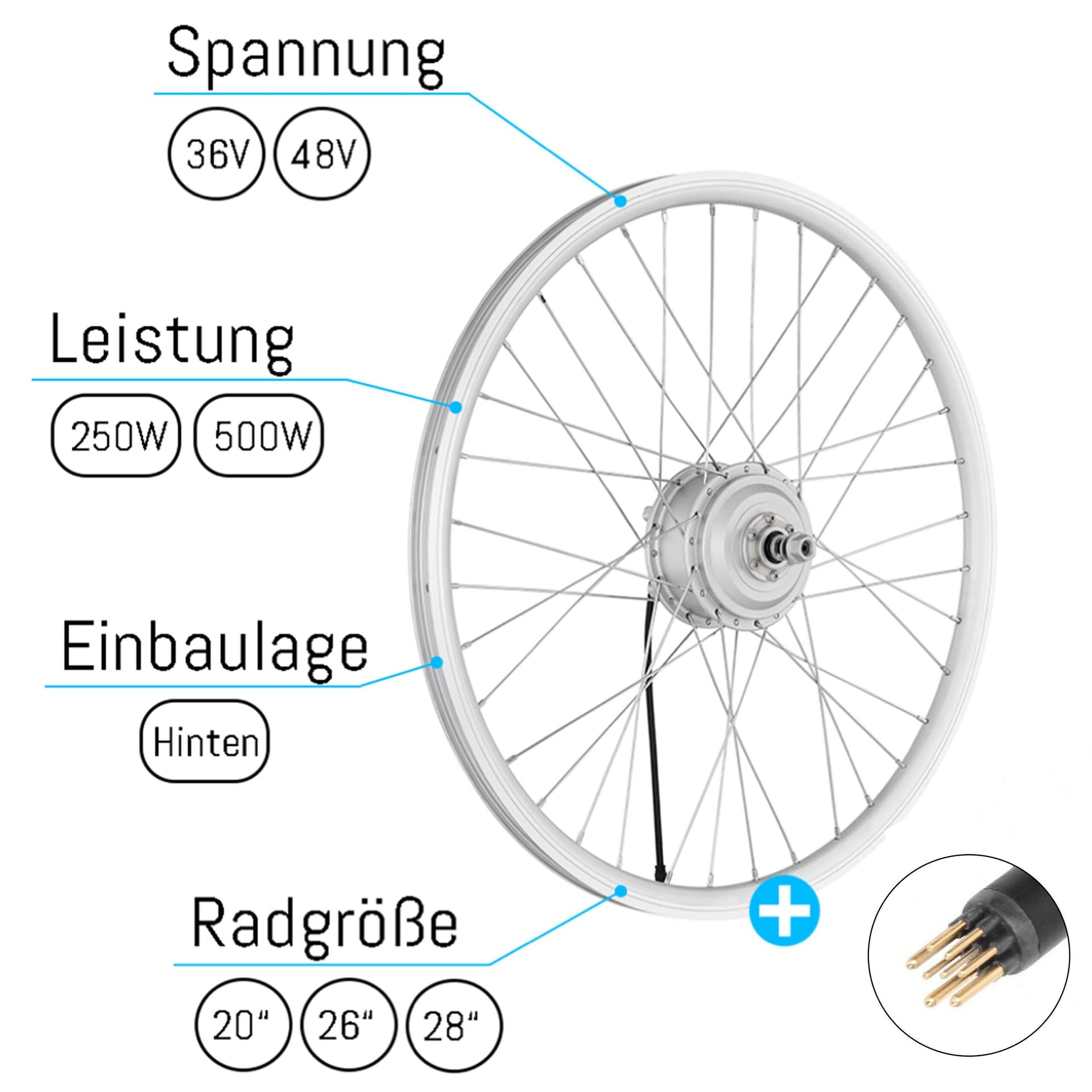

- Ausführungen 36V – 250W, 48V – 250W, 36V – 500W und 48V – 500W
- Drehmoment bei 250W: 42 Nm, maximales Drehmoment bei 36V – 500W: 36 Nm und bei 48V – 500W: 47 Nm

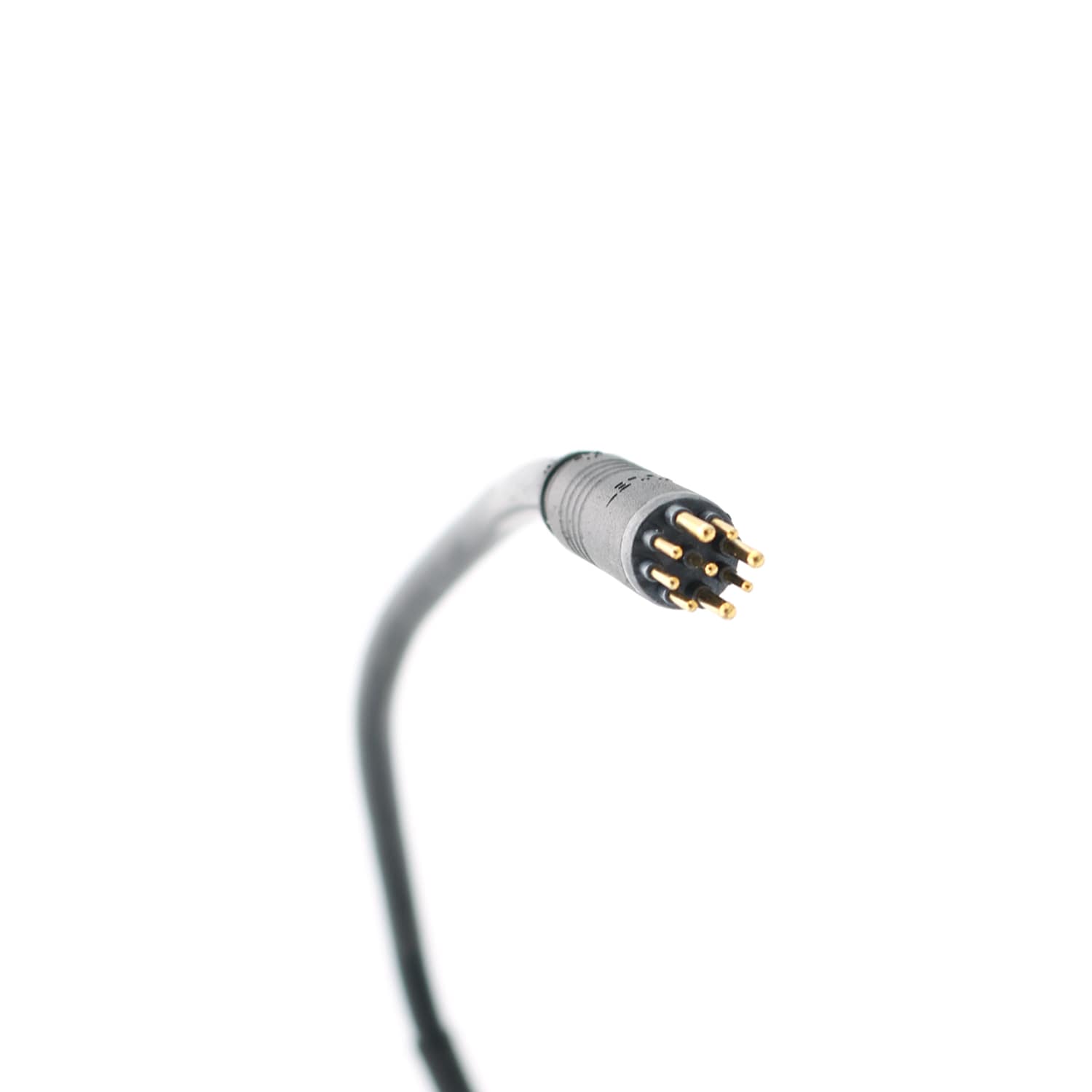

- Motoranschluss über männlichen 9-Pin-Julet-Stecker Z910AG
- Integrierte Hallsensorik zur Erfassung der Rotorposition
- 135 mm Einbaubreite für die Hinterradaufnahme
- Vollachse mit Achsenstandard 2-M12x1.25-6g und Schlüsselweite SW10
- 36-Loch-Hohlkammerfelge in 20 Zoll, 26 Zoll oder 28 Zoll und 29 Zoll mit Maulweiten von 25 mm oder 19 mm
- Für Felgen- und Scheibenbremsen mit Standard-6-Loch-Bremsscheibenaufnahme

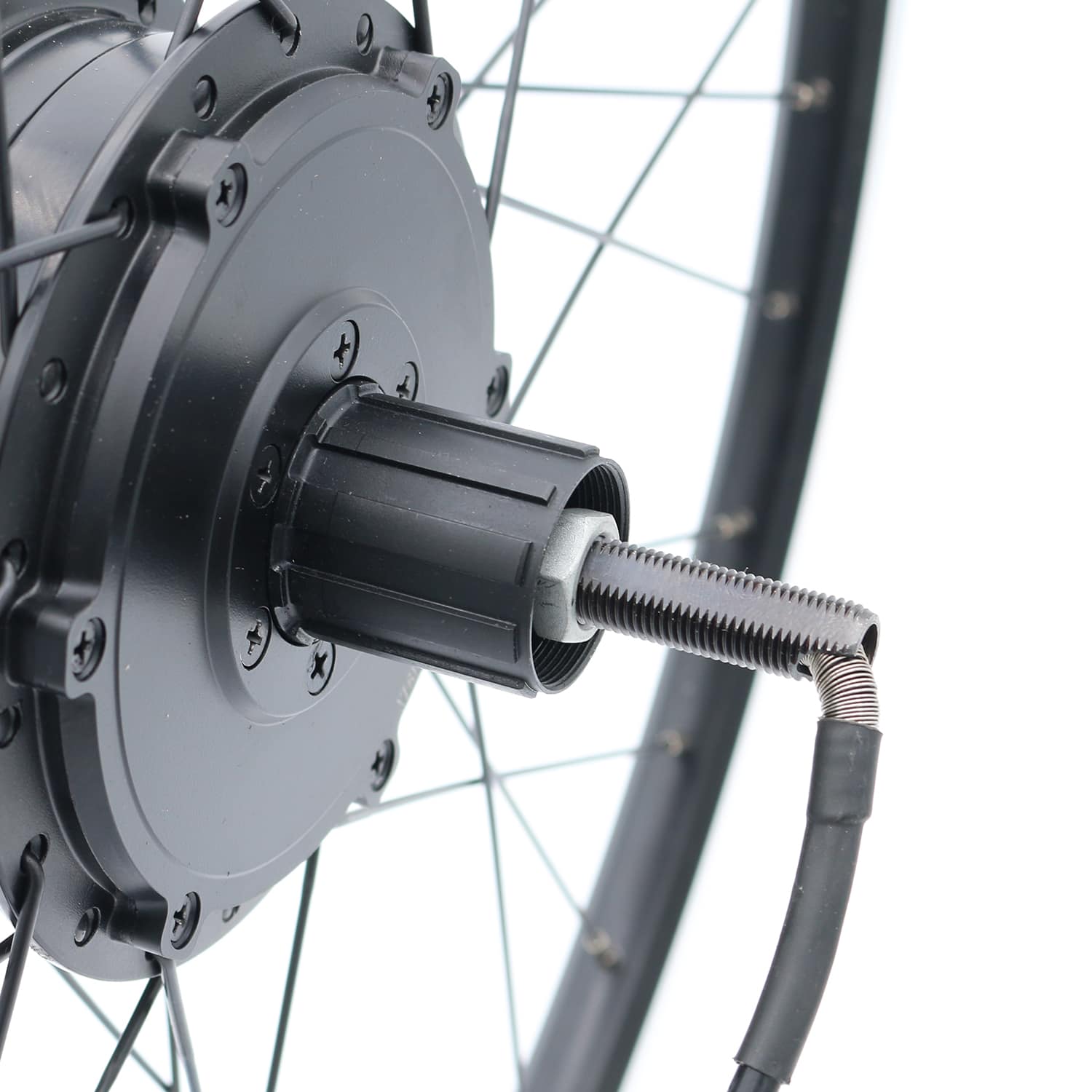

- Zahnkranzaufnahme je nach Ausführung für 6- bis 7-fach-Schraubkränze oder Steckkassetten
Beschreibung

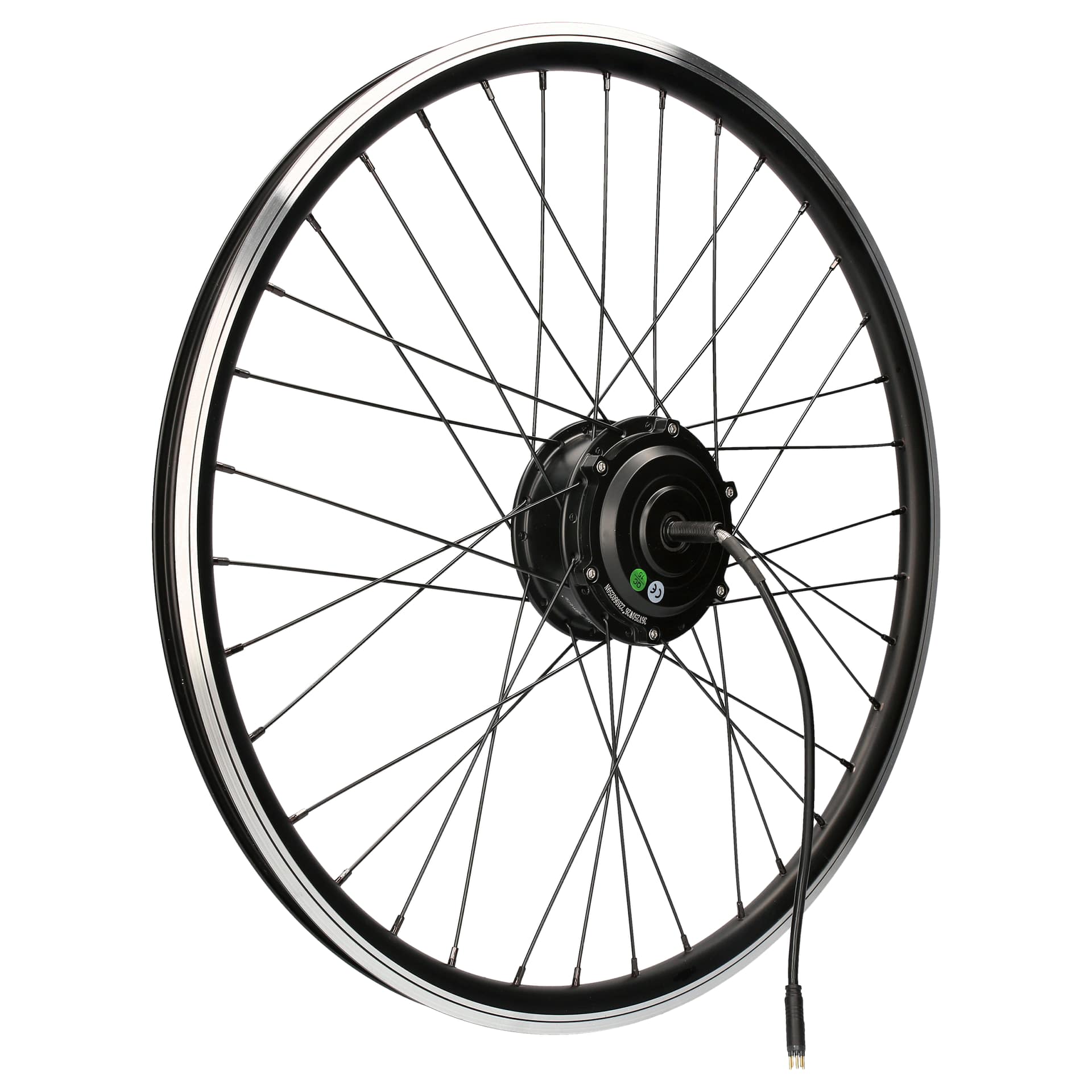

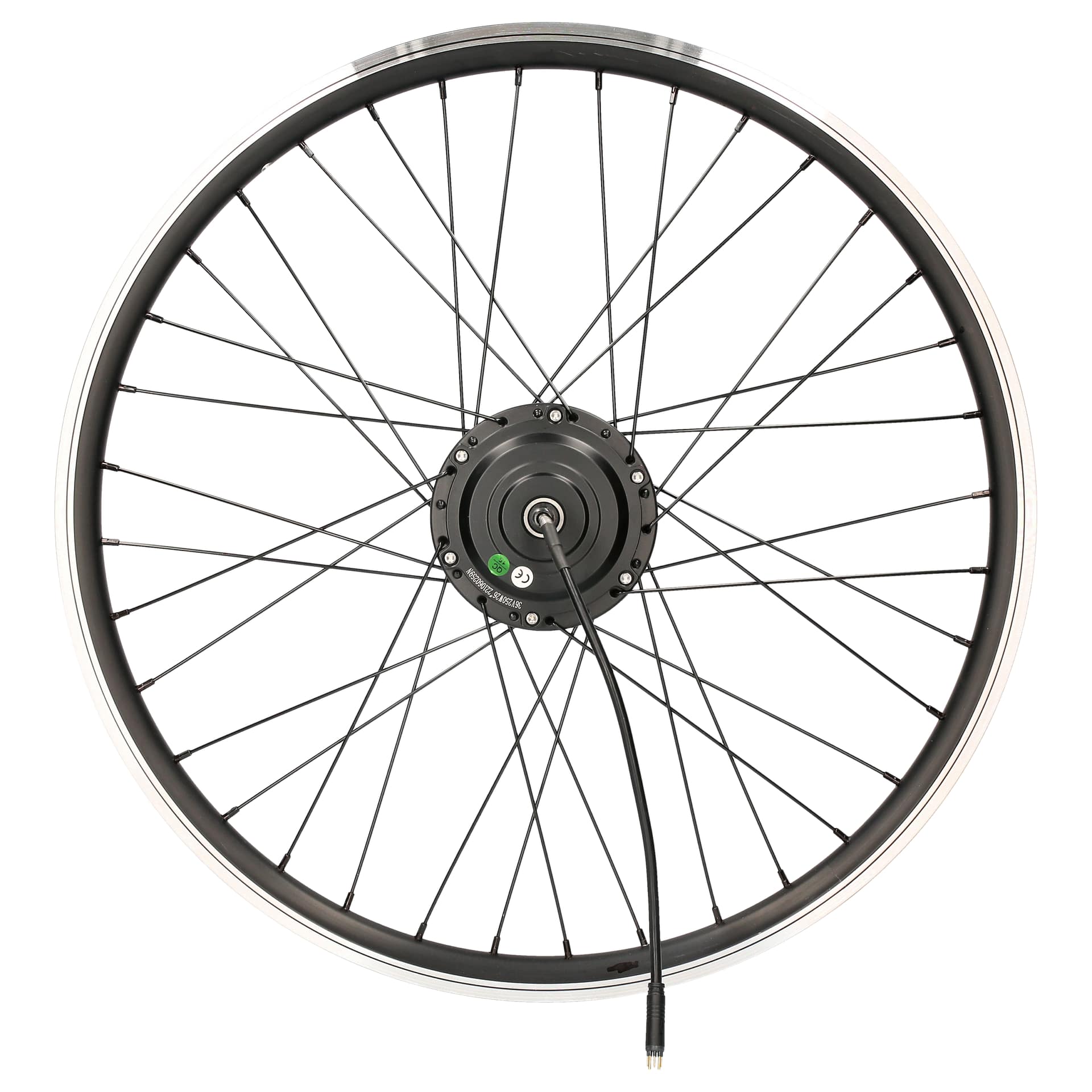

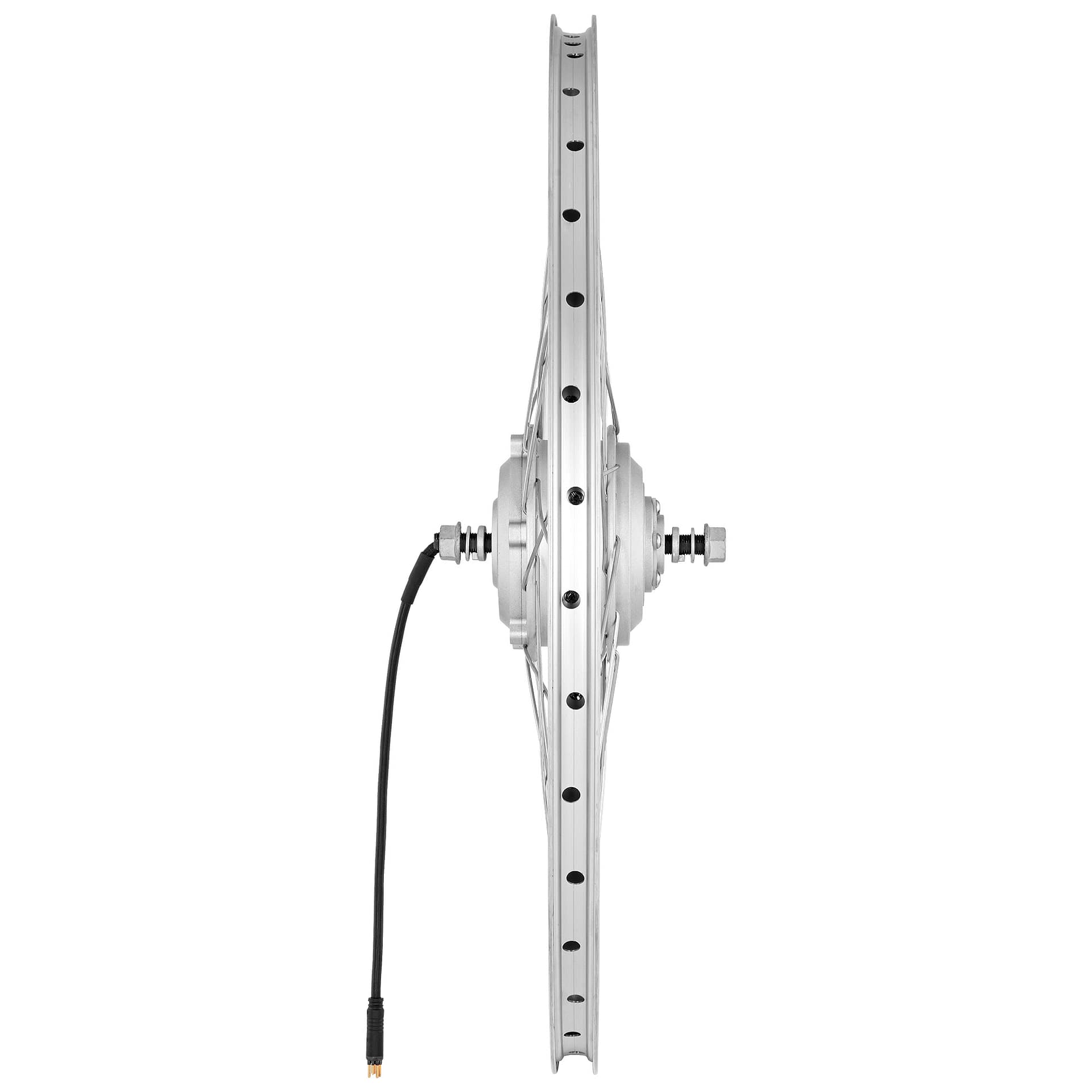

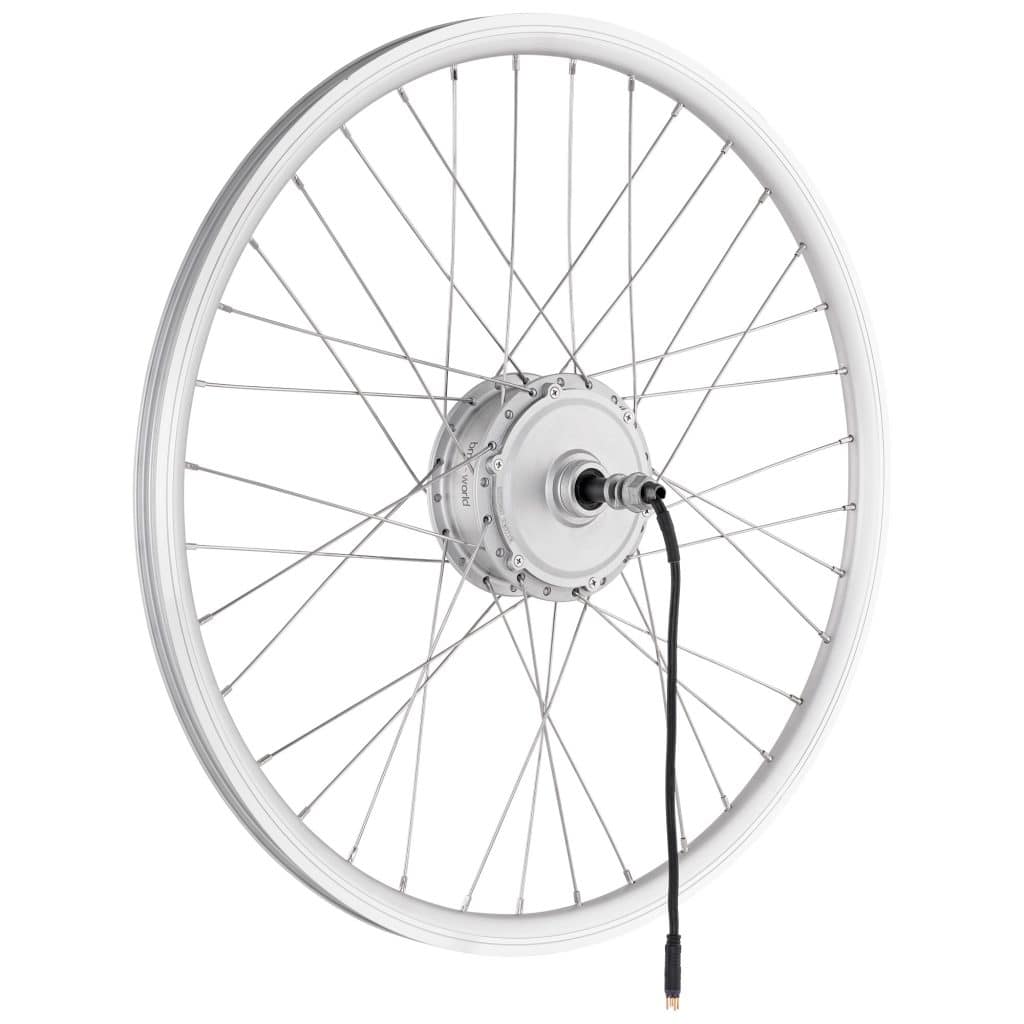

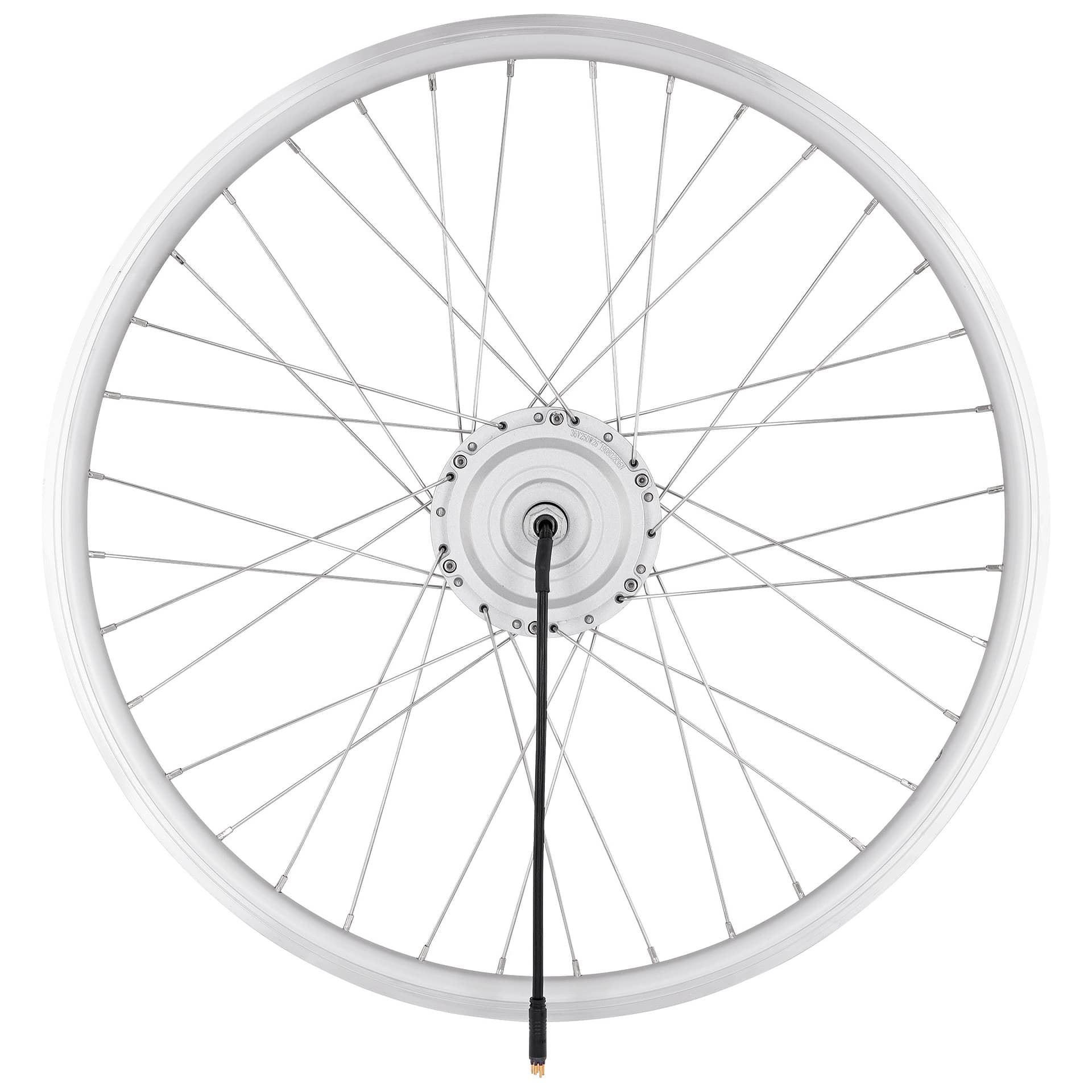

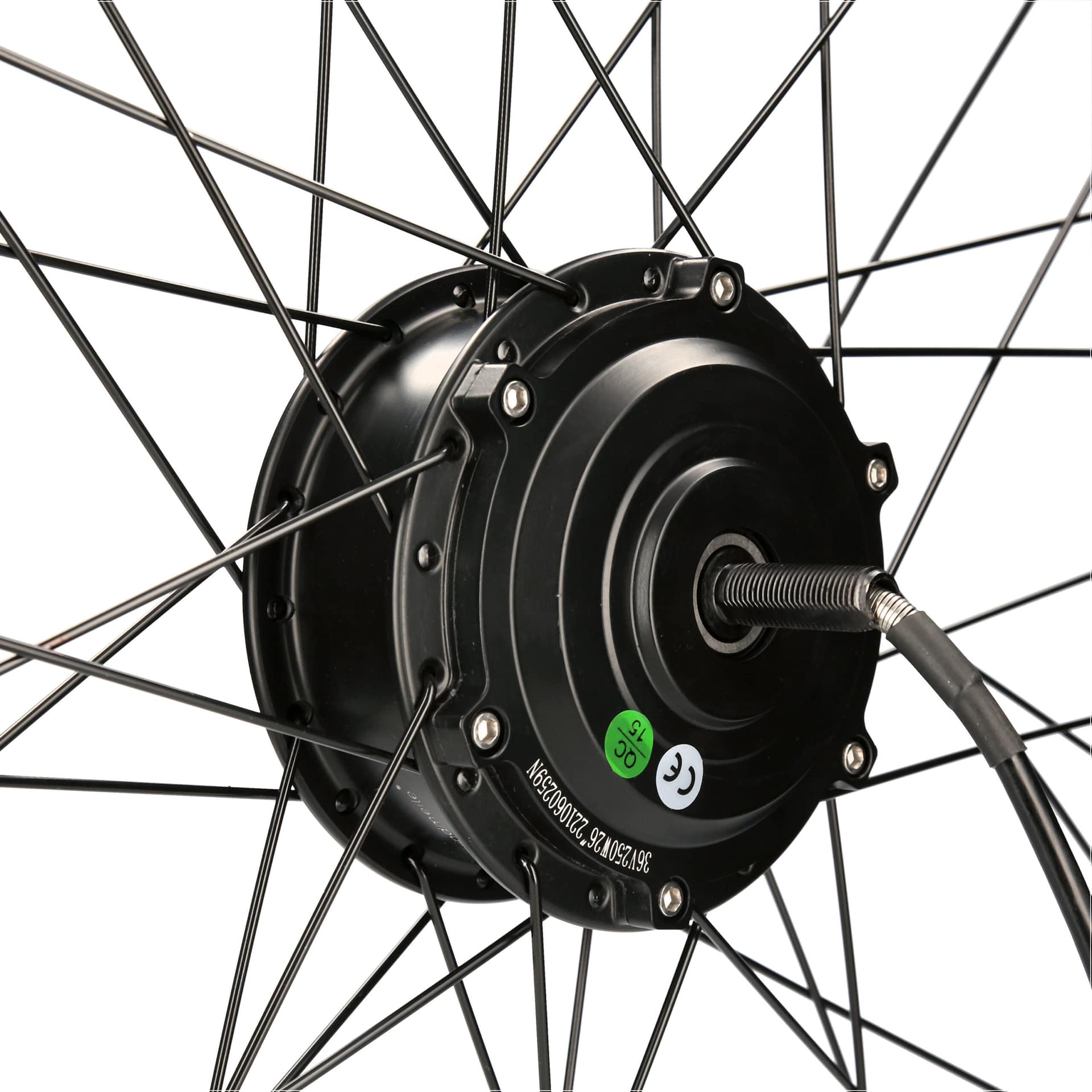

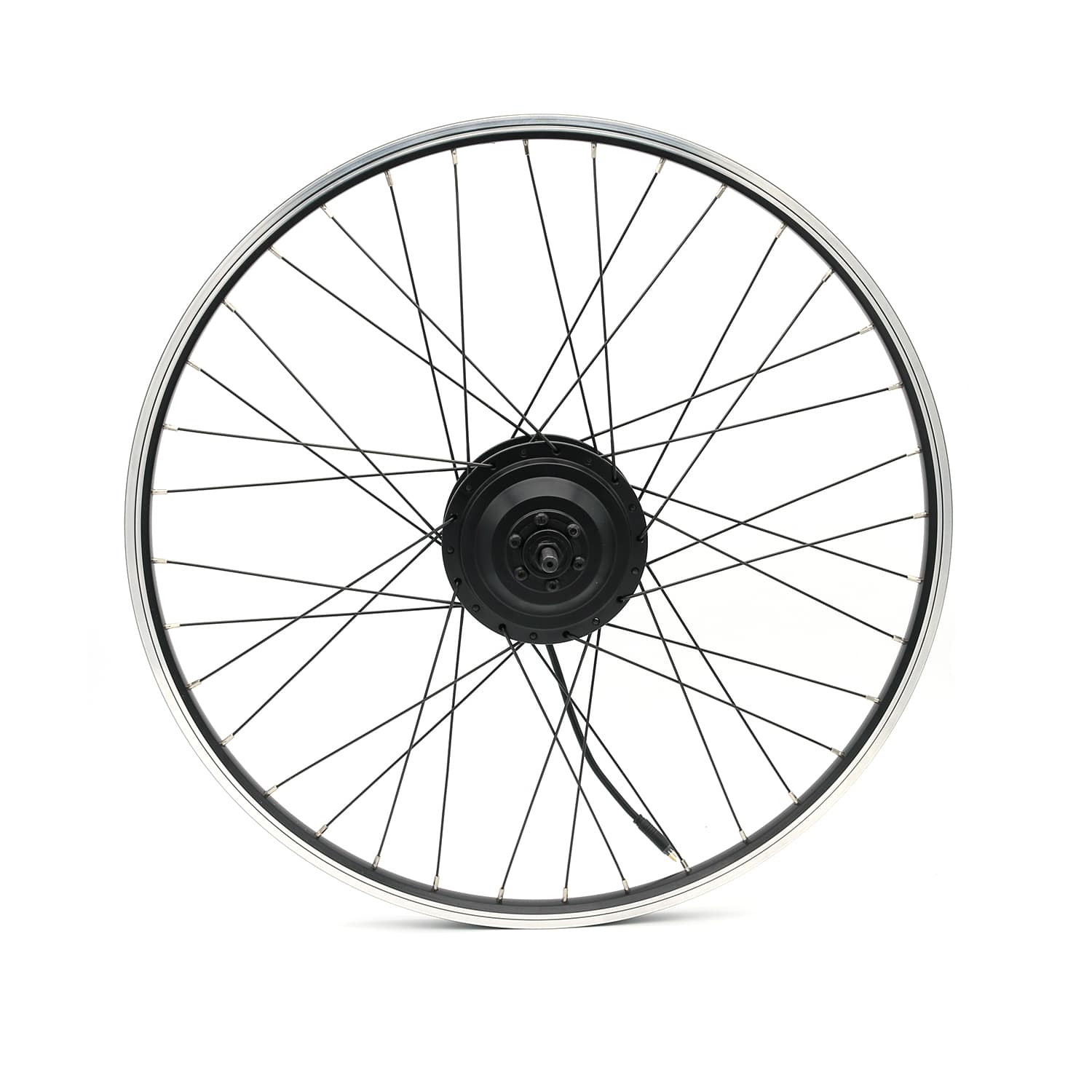

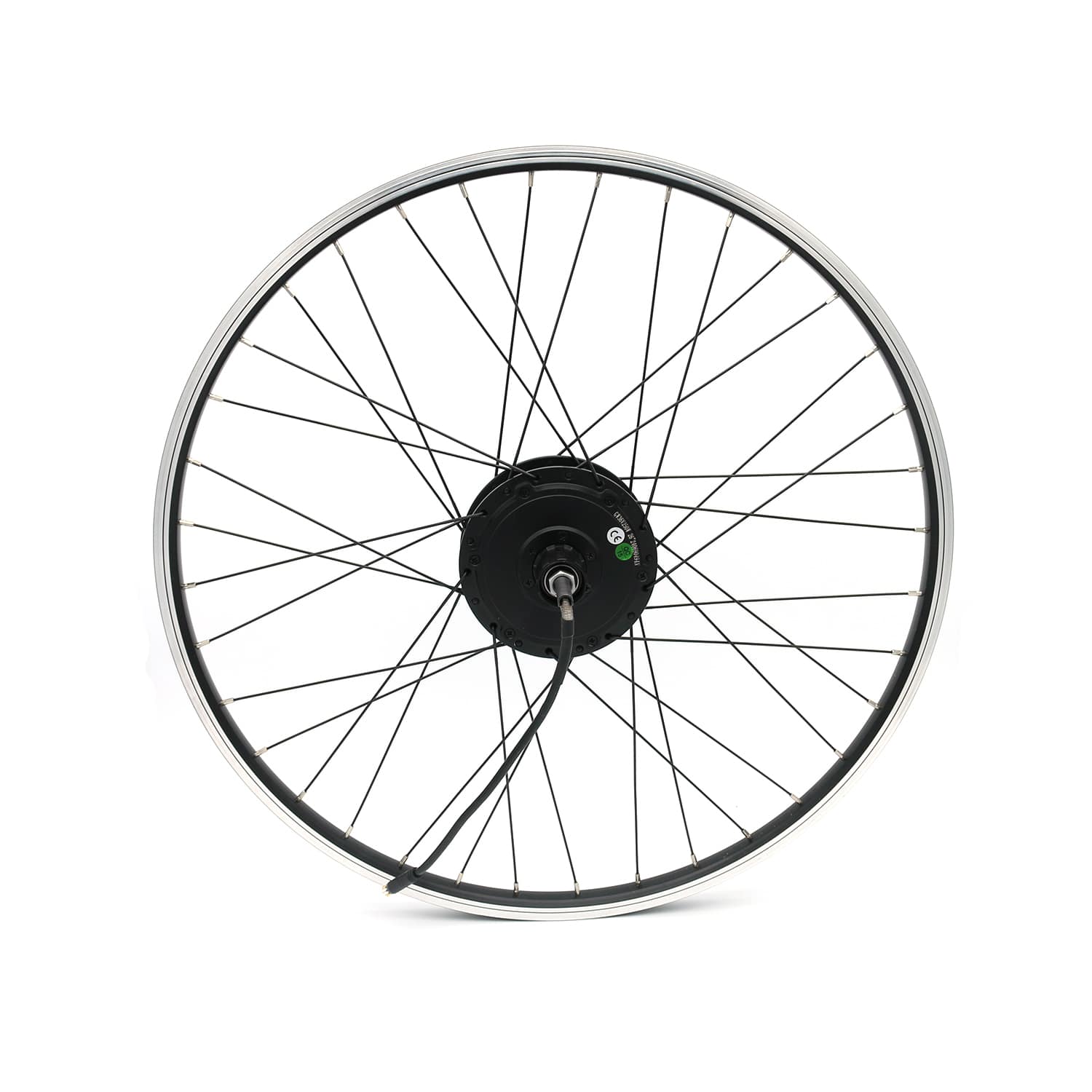

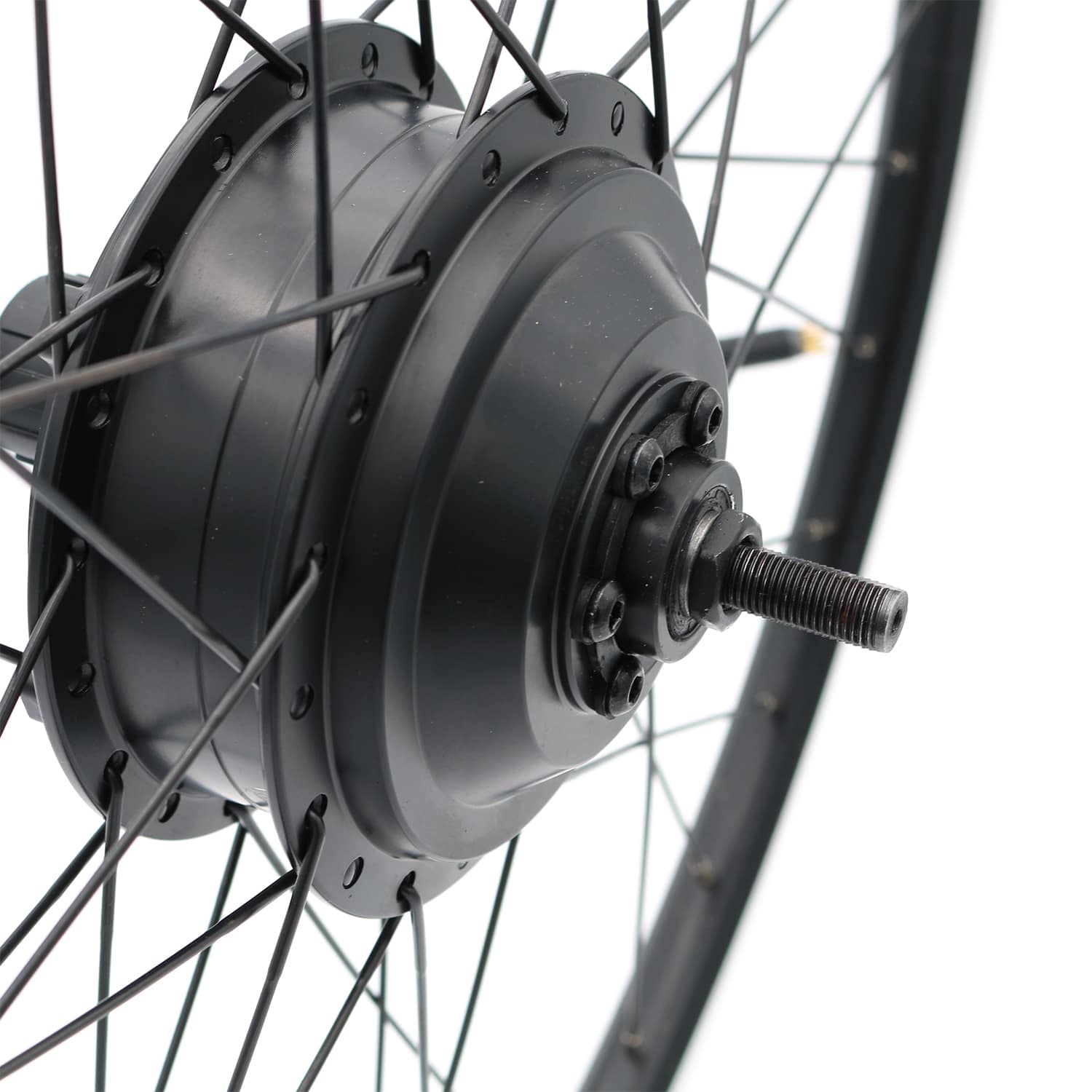

Der windmeile Hinterrad-Nabenmotor ist ein eingespeichter, bürstenloser Getriebemotor für E-Bikes mit 135 mm Hinterrad-Einbaubreite. Die 250-W-Ausführungen tragen die Modellbezeichnung W100. Das Planetengetriebe überträgt die Antriebskraft auf das Hinterrad, ohne elektrische Unterstützung entsteht kein zusätzlicher Tretwiderstand. Bei 36V – 250W und 48V – 250W beträgt das Drehmoment 42 Nm. Die schrägverzahnten 500-W-Ausführungen erreichen maximal 36 Nm bei 36V – 500W und 47 Nm bei 48V – 500W. Hallsensoren erfassen die Rotorposition, der männliche 9-Pin-Julet-Stecker Z910AG verbindet den Motor mit der Steuerung. Das Motorgehäuse misst 155 mm im Durchmesser und 97,5 mm in der Breite. Die Hohlkammerfelge aus Aluminium 6061-T6 besitzt 36 Speichenlöcher. Bei 20″ (406-25) bezeichnet 20″ die Zollgröße, 406 den Felgensitzdurchmesser in Millimetern und 25 die Maulweite als innere Felgenbreite. Die weiteren Felgenbezeichnungen sind 559-19 und 622-19, wobei Letztere für 28- und 29-Zoll-Bereifung vorgesehen ist. Das 8,5-mm-Ventilloch eignet sich für Dunlop- und Schrader-Ventile. Für Schraubkranzvarianten passen etwa Shimano MF-TZ500 6- und 7-fach, für Kassettenvarianten Shimano CS-HG200-7, CS-HG200-8 und HG400-9. Wählen Sie Spannung und Leistung passend zum Antriebssystem und gewünschten Leistungsbedarf sowie die Zahnkranzaufnahme passend zur Schaltung. Gleichen Sie vor dem Kauf außerdem Felgensitzdurchmesser, Maulweite, Rahmen- und Achsaufnahme, Bremssystem und Motoranschluss mit Ihrem Fahrrad ab.
Wichtige Hinweise
Unsere Nabenmotoren sind ausschließlich mit unseren oder elektrisch äquivalenten Controllern kompatibel. Die Verwendung nicht kompatibler Controller führt zum Verlust von Garantie und Gewährleistung. Bei steilen Anstiegen ist auf die Motortemperatur zu achten und eine niedrigere Unterstützungsstufe zu wählen, um thermische Schäden zu vermeiden. Besonders bei frei parametrierbaren Systemen sollte die Unterstützungsstufe mindestens 50 % unter der höchsten liegen. Für Schäden durch ungeeignete Controller oder unsachgemäßen Gebrauch übernehmen wir keine Haftung. Bei Unsicherheiten zur Kompatibilität wenden Sie sich bitte an unser Hilfezentrum.
Es handelt sich bei diesem Artikel um einen professionell in Deutschland eingespeichten Nabenmotor. Die Felgen sind in der Regel geöst. Je nach Verfügbarkeit können jedoch auch ungeöste Felgen zum Einsatz kommen, ohne dass dies die Haltbarkeit oder Stabilität des Laufrads beeinträchtigt. Falls eine geöste Felge zwingend erforderlich ist, nutzen Sie bitte den Laufradkonfigurator. Es werden ausschließlich Markenfelgen (bspw. Mach1 und Schürmann) und Markenspeichen (bspw. Sapim, Mach1) verwendet. Dieses Laufrad muss zwingend nach den ersten 50 km und in regelmäßig größer werdenden Abständen nachgespannt und nachzentriert werden, da sich aufgrund der ersten Belastung unter Realbedingungen einzelne Speichen lockern können. Diese Lockerung ist ein mechanisch bedingter Prozess, dem Sie als Nutzer im Sinne Ihrer Sicherheit und Ihres Fahrkomforts von sich aus entgegenwirken müssen. Wenn Sie dem nicht nachkommen kann von der Firma windmeile GmbH für daraus resultierende Schäden keine Haftung und Garantie/Gewährleistung übernommen werden. Für weitere Informationen beachten Sie bitte das Dokument Kundenhinweis_Eingespeichte_Nabenmotoren.pdf auf unserer Website in den Produktbeschreibungen unter dem Reiter „Anleitungen“.

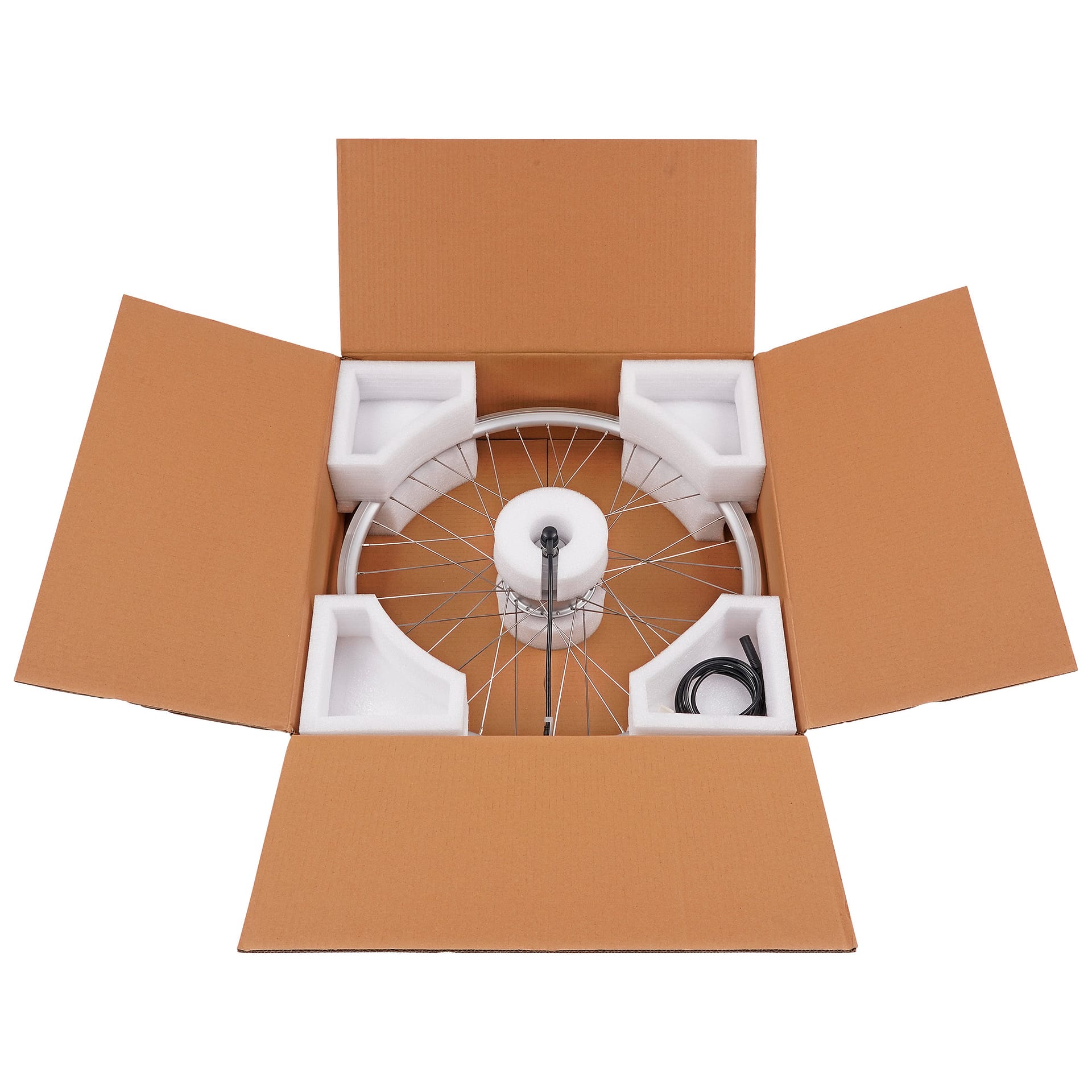

Lieferumfang
- Eingespeichter E-Bike-Nabenmotor in gewählter Konfiguration
| Gewicht | 3,9 kg |
|---|---|
| Maße | n. v. |
| Zahnkranzaufnahme | Schraubkranz, Steckkassette |
| Zahnkranz | Kassette, Schraubkranz, Steckkassette |
| Modell (alt) | W100 |
| Stecker | Z910AG |
| EU-Verantwortl. Telefonnr. | +498990422032 |
| EU-Verantwortl. E-Mail | |
| EU-Verantwortl. Laendername | Germany |
| EU-Verantwortl. Laendercode | DE |
| EU-Verantwortl. Stadt | München |
| EU-Verantwortl. Postleitzahl | 80807 |
| EU-Verantwortl. Hausnummer | 38 |
| EU-Varantwortl. Strasse | Frankfurter Ring |
| EU-Verantwortl. Handelsname | windmeile GmbH |
| Eingespeicht | Ja |
| Spannung | 36V, 48V |
| Motortemperatursensorfunktion | Nein |
| Motorart | Getriebemotor |
| Steckersystem | 9-Pin Julet Männlich (JL-F-Z910AG) |
| Radgröße | 20", 26", 28", 29'' |
| Spannung - Leistung | 36V – 250W, 36V – 500W, 48V – 250W, 48V – 500W |
| Größe | 20 Zoll, 26 Zoll, 28 Zoll |

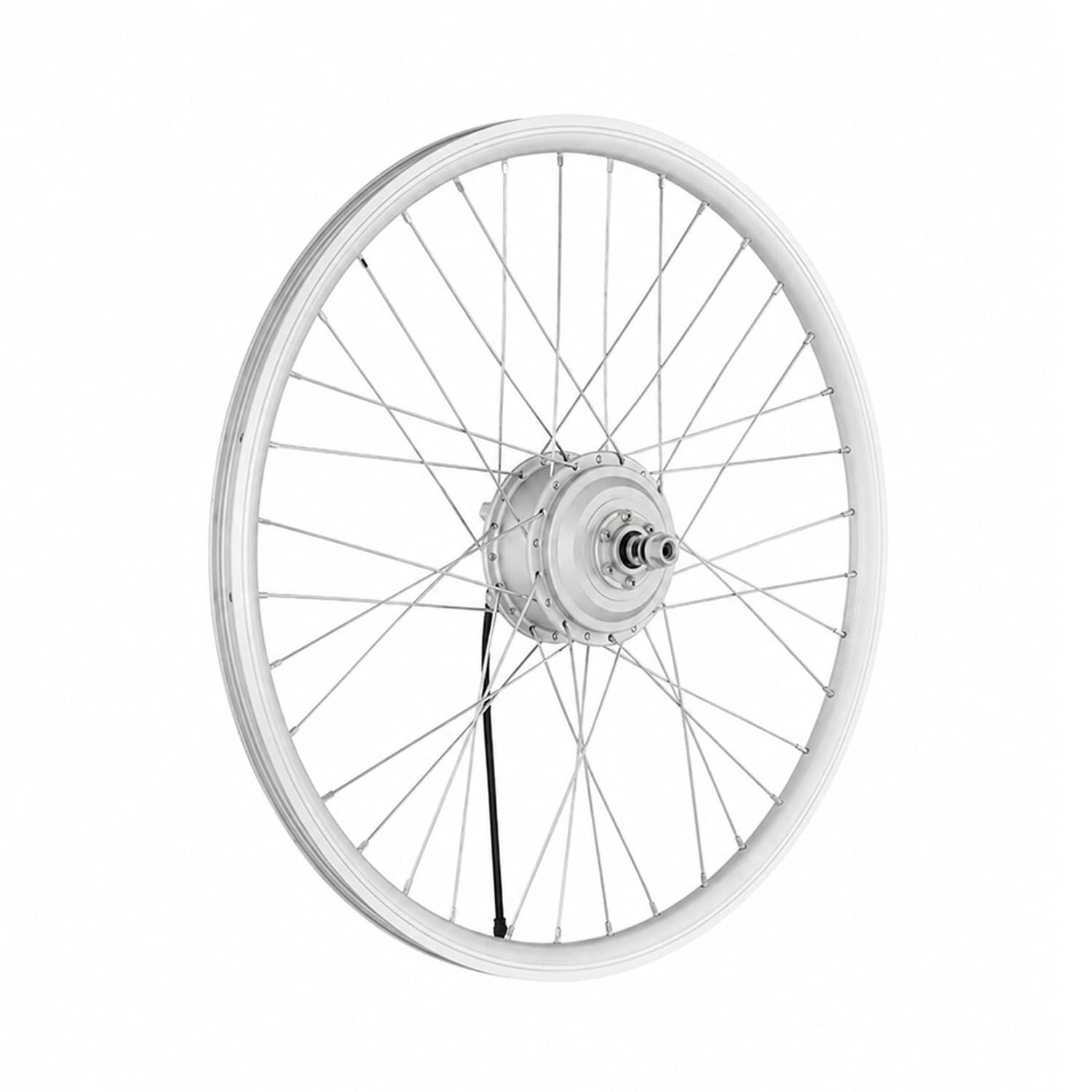

| Farbe | Schwarz, Silber |
| Einbaulage | Hinten |
| Leistung | 250W, 500W |
| Produktlinie | Bafang – CAN-Bus, Bafang – UART, windmeile – Professional, windmeile – Waterproof |
| Marke | windmeile |
| Modell | W100, W150 |
| Stecker (neu) | Z910AG |
| Achsenstandard | 2-M12x1.25-6g / SW10 Vollachse |
| Geschwindigkeitmagneten | 1 |
| Hallsensorik | Ja |
| Bremssystem | Felgenbremse, Scheibenbremse |
| Speichenlochanzahl | 36 |
| Maulweite | 19mm, 25mm |
| Einbaubreite | 135mm |
