windmeile | E-Bike Controller KT Sinus 36V 48V 250W 500W, Professional, max. 12A 14A 22A, 6-Pin 2,8mm 4mm Rundstecker weiblich

ab €41,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
(93 Kundenrezensionen)

GTIN n. a. Artikelnummer n. v. Kategorien ,


  • Kostenloser Versand innerhalb Deutschlands*
  • 30 Tage Rückgaberecht**
  • Technischer Kundenservice

Eigenschaften

Farbe:
Silber
Marke:
windmeile
Spannung - Leistung:
36V - 500W, 48V - 250W, 36V - 250W, 48V - 500W
Modell (alt):
W100, W150, FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC
Motortemperatursensorfunktion:
Nein
Bremslichtanschluss:
Nein
Spannung:
36V, 48V
Kompatibilität:
W100, W150, W200, WTA300, FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, W050
Abmessungen:
128x66x39mm, 82x52x31mm
Akkuhalterung:
nicht relevant
Produktlinie:
windmeile - Professional
Controllerintegration:
Controllerbox, Gepäckträger
Kommutierung:
Sinus
Controller-Akku-Stecker:
4mm Bullet
Modell:
KT
Leistung:
500W, 250W
Kompatibilität (neu):
W100, W150, W200, WTA300, FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, W050
Stecker:
4mm Bullet Female, 6-Pin 2.8mm Plug
Akku-Controller-Stecker:
4mm Bullet
Lichtmodul:
36V - 3W, 48V - 3W
Max. Stromstärke:
22A, 12A, 14A
Programmierbar:
Ja

Highlights

  • windmeile KT Sinus-Controller der Professional-Serie für bürstenlose E-Bike-Motoren mit Hallsensoren
  • Ausführungen mit 36V – 250W, 36V – 500W, 48V – 250W und 48V – 500W
  • Maximale Stromstärke je nach Ausführung 12A, 14A oder 22A
  • Programmierbar und ausschließlich mit KT-Displays kompatibel, ein KT-Display ist für den Betrieb erforderlich
  • Drei getrennte Motorphasenanschlüsse und ein gemeinsamer 6-Pin-2,8mm-Anschluss für Hall- und Geschwindigkeitssensoren
  • Akkuanschluss über zwei getrennte 4mm-Bullet-Buchsen für Plus und Minus
  • 250W-Ausführungen passend für Bafang FM G370.250 D, FM G020.250 D, RM G040.250 D, RM G020.250 D, RM G040.250 DC, RM G020.250 DC sowie windmeile W100, W150, W050 und WTA300
  • 500W-Ausführungen passend für windmeile W100, W150, W200 und WTA300
  • Gehäusemaße je nach Ausführung 82 × 52 × 31 mm oder 128 × 66 × 39 mm und Einbau in eine Controllerbox, bei 250W auch in den Gepäckträger
  • Zwei Lichtanschlüsse ausschließlich für windmeile-Professional-Front- und Rücklichter mit zusammen maximal 3W und einem Lichtmodul mit 36V – 3W oder 48V – 3W

Beschreibung

Der windmeile KT ist ein programmierbarer E-Bike-Sinus-Controller der Professional-Serie für bürstenlose Motoren mit Hallsensoren und KT-Displays. Er steuert die Motoransteuerung und verarbeitet die Signale der angeschlossenen Sensoren und Bedienelemente. Die Hallsensoren erfassen die Rotorposition, die für die Sinuskommutierung benötigt wird. Für den Betrieb ist ein KT-Display erforderlich, andere Display-Systeme sind nicht kompatibel. Zur Auswahl stehen 36V – 250W, 36V – 500W, 48V – 250W und 48V – 500W mit maximalen Stromstärken von je nach Ausführung 12A, 14A oder 22A. Passende Gegenstücke sind beispielsweise windmeile W150 Nabenmotoren sowie für die 250W-Ausführungen Bafang FM G020.250 D Frontmotoren und RM G020.250 DC Heckmotoren. Die beiden Lichtausgänge sind ausschließlich für windmeile-Front- und Rücklichter mit Professional-Steckersystem vorgesehen. Ihre Spannung entspricht der gewählten Systemspannung, die gemeinsame Leistungsaufnahme darf maximal 3W betragen. Wählen Sie die Ausführung nach Akkuspannung, Motorleistung und Strombelastbarkeit des Systems. Gleichen Sie vor dem Kauf außerdem die Modellkompatibilität, das Steckersystem und den verfügbaren Einbauraum ab.

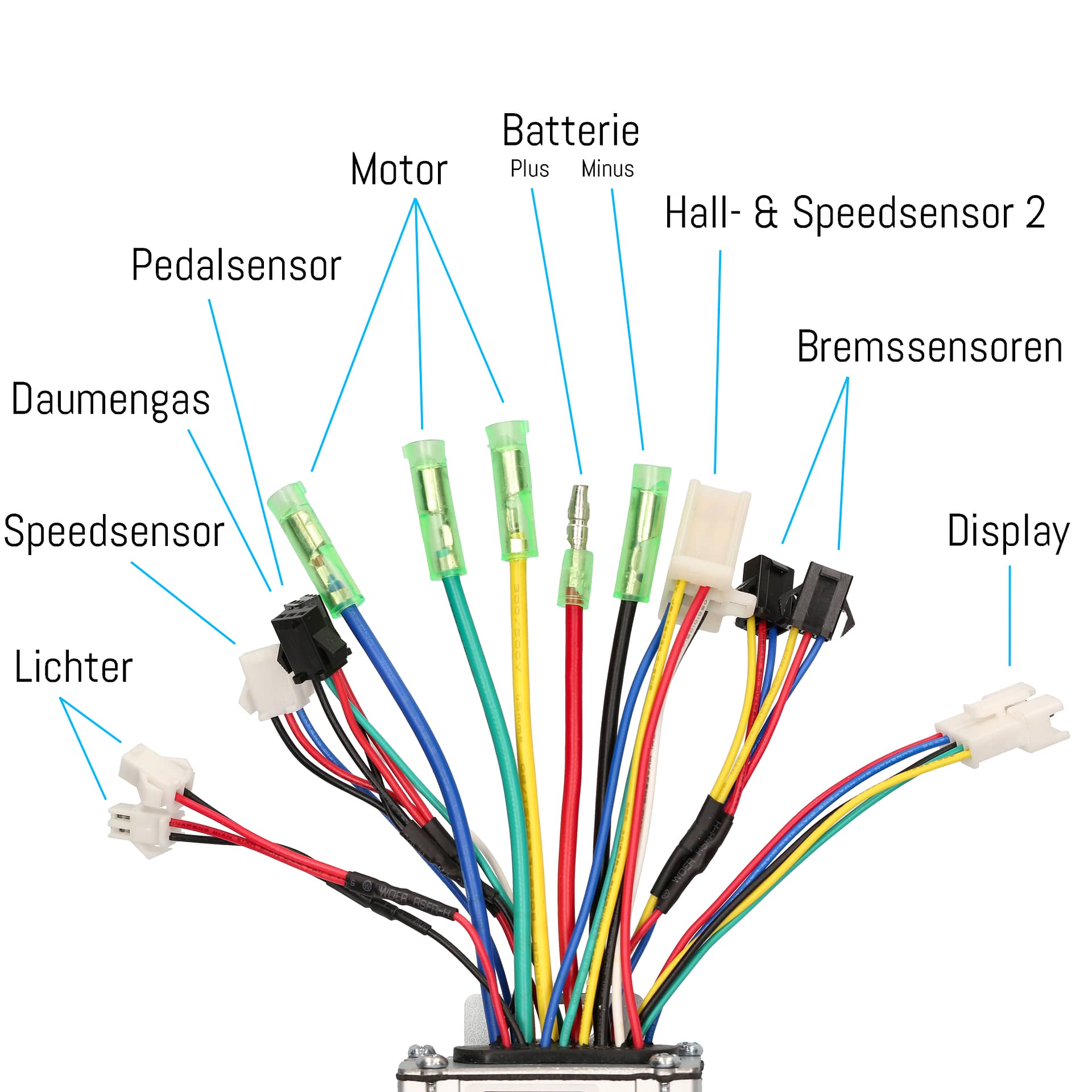

Anschluss und Einbau: Verbinden Sie die drei Motorphasen mit den getrennten Phasenanschlüssen des Controllers. Hall- und Geschwindigkeitssensoren werden gemeinsam am dafür vorgesehenen Sensoranschluss angeschlossen. Die Akkuversorgung erfolgt über die beiden getrennten Anschlüsse für Plus und Minus mit entsprechender Polarität. Schließen Sie das Display an den Displayanschluss an. Für PAS-Sensor und Daumengas steht jeweils ein eigener Anschluss zur Verfügung, die beiden Bremssensoren werden an die separaten Bremssensoranschlüsse angeschlossen. Front- und Rücklicht nutzen die beiden vorgesehenen Lichtanschlüsse. Die Unterbringung erfolgt in einer Controllerbox oder bei den dafür geeigneten Ausführungen im Gepäckträger.

Lieferumfang

  • windmeile Sinus-Controller mit Professional-Steckern
Gewicht 0,207 kg
Maße n. v.
Spannung - Leistung

36V – 250W, 36V – 500W, 48V – 250W, 48V – 500W

EU-Verantwortl. Laendercode

DE

Aufwandspauschale

Nein

Modell (alt)

FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, W100, W150

Motortemperatursensorfunktion

Nein

Bremslichtanschluss

Nein

Farbe

Silber

Spannung

36V, 48V

Kompatibilität

FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, W050, W100, W150, W200, WTA300

Abmessungen

128x66x39mm, 82x52x31mm

EU-Verantwortl. Telefonnr.

+498990422032

Akkuhalterung

nicht relevant

EU-Verantwortl. Hausnummer

38

EU-Verantwortl. E-Mail

[email protected]

EU-Verantwortl. Handelsname

windmeile GmbH

EU-Verantwortl. Laendername

Germany

EU-Verantwortl. Stadt

München

EU-Varantwortl. Strasse

Frankfurter Ring

EU-Verantwortl. Postleitzahl

80807

Produktlinie

windmeile – Professional

Controllerintegration

Controllerbox, Gepäckträger

Kommutierung

Sinus

Controller-Akku-Stecker

4mm Bullet

Modell

KT

Marke

windmeile

Leistung

250W, 500W

Kompatibilität (neu)

FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, W050, W100, W150, W200, WTA300

Stecker

4mm Bullet Female, 6-Pin 2.8mm Plug

Akku-Controller-Stecker

4mm Bullet

Lichtmodul

36V – 3W, 48V – 3W

Max. Stromstärke

12A, 14A, 22A

Programmierbar

Ja
