windmeile | E-Bike Sinus-Controller KT 36V 48V 250W 500W, Waterproof, max. 12A 14A 22A, 9-Pin Higo Buchse, für Motoren mit Hallsensoren

ab €46,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
(104 Kundenrezensionen)

GTIN n. a. Artikelnummer n. v. Kategorien ,


  • Kostenloser Versand innerhalb Deutschlands*
  • 30 Tage Rückgaberecht**
  • Technischer Kundenservice

Eigenschaften

Farbe:
Silber
Marke:
windmeile
Spannung - Leistung:
36V - 250W, 48V - 500W, 36V - 500W, 48V - 250W
Modell (alt):
FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, W100, W150
Motortemperatursensorfunktion:
Nein
Bremslichtanschluss:
Nein
Spannung:
36V, 48V
Kompatibilität:
FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, W050, W100, W150, WTA300, W200
Abmessungen:
82x52x31mm, 128x66x39mm
Akkuhalterung:
nicht relevant
Produktlinie:
windmeile - Waterproof
Controllerintegration:
Controllerbox, Gepäckträger
Kommutierung:
Sinus
Controller-Akku-Stecker:
4mm Bullet
Modell:
KT
Leistung:
250W, 500W
Kompatibilität (neu):
FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, W050, W100, W150, WTA300, W200
Motorstecker:
Z910AM
Kabellänge:
15 cm
Akku-Controller-Stecker:
4mm Bullet
Lichtmodul:
36V - 3W, 48V - 3W
Max. Stromstärke:
14A, 22A, 12A
Stecker:
Z811AG
Programmierbar:
Ja

Highlights

  • windmeile KT Torque-Sinus-Controller für bürstenlose E-Bike-Nabenmotoren mit Hallsensoren
  • Ausführungen 36V – 250W, 48V – 250W, 36V – 500W und 48V – 500W mit maximal 12 A, 14 A oder 22 A
  • 9-Pin-Higo-Motorbuchse Z910AM
  • Fest angeschlossene Motorleitung mit 15 cm Länge, gemessen vom Gehäuse bis zur Buchsenmitte
  • Akkuanschluss über 4-mm-Bullet-Stecker
  • Ausschließlich mit Displays der KT-Reihe kompatibel
  • Kabelbaumanschluss Z811AG für den erforderlichen 1T4-Kabelbaum
  • Je nach Ausführung passend zu windmeile W100, W150, W050, W200 und WTA300 sowie Bafang FM G370.250 D, FM G020.250 D, RM G040.250 D, RM G020.250 D, RM G040.250 DC und RM G020.250 DC
  • Gehäusemaße je nach Ausführung 82 × 52 × 31 mm oder 128 × 66 × 39 mm zur Integration in Controllerbox oder geeigneten Gepäckträger
  • Schaltbarer Lichtausgang mit insgesamt maximal 3 W für windmeile-Front- und Rücklichter mit Professional-Steckersystem

Beschreibung

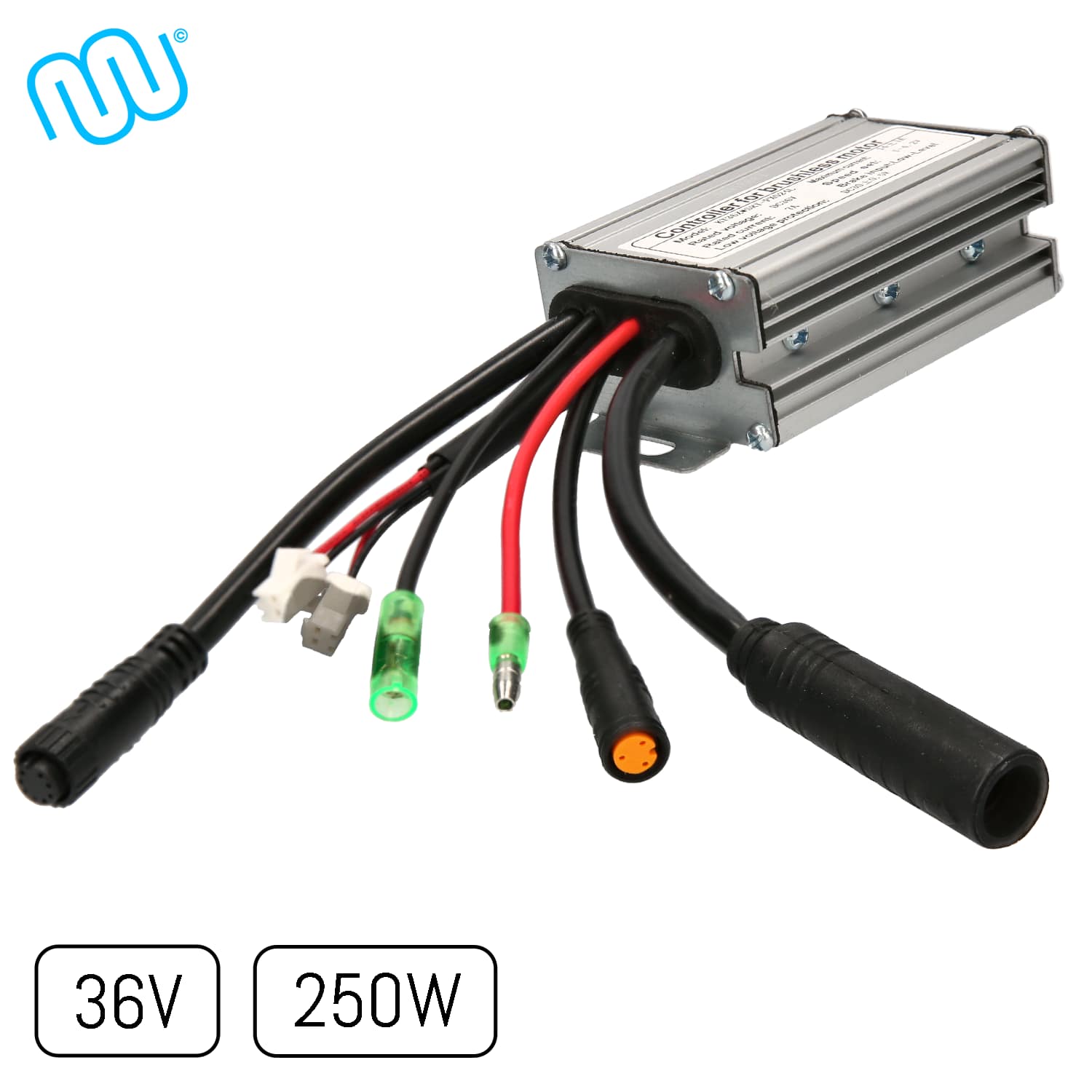

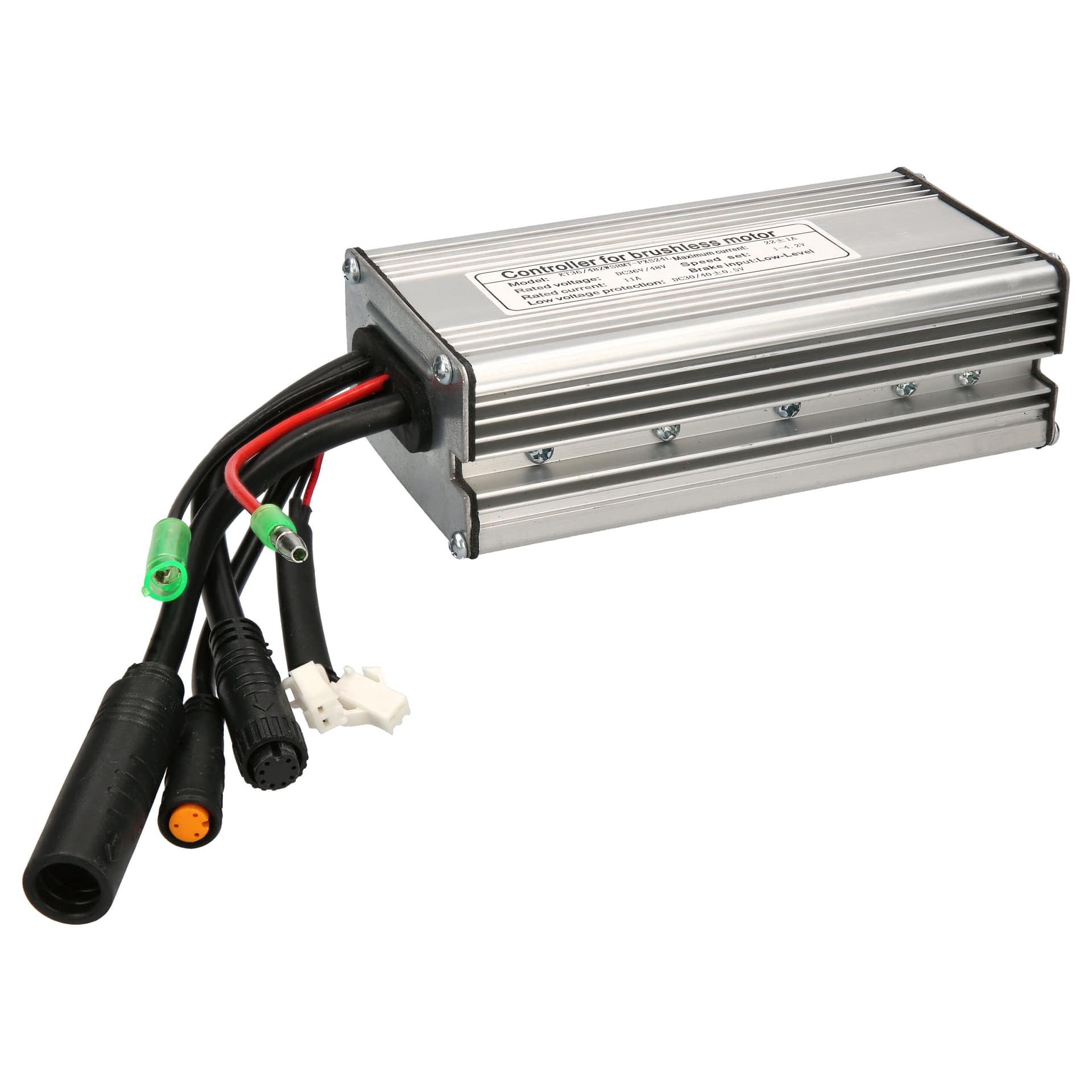

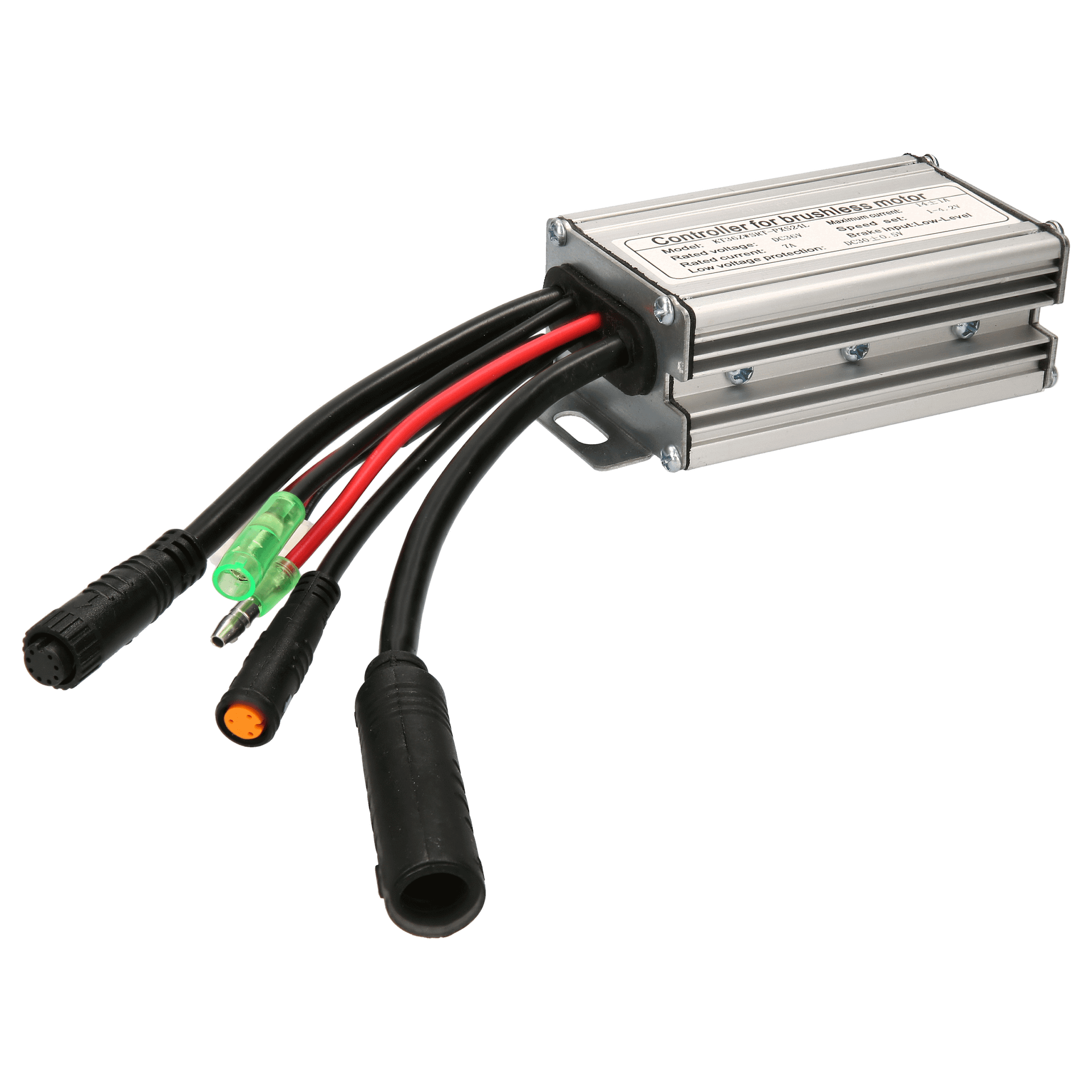

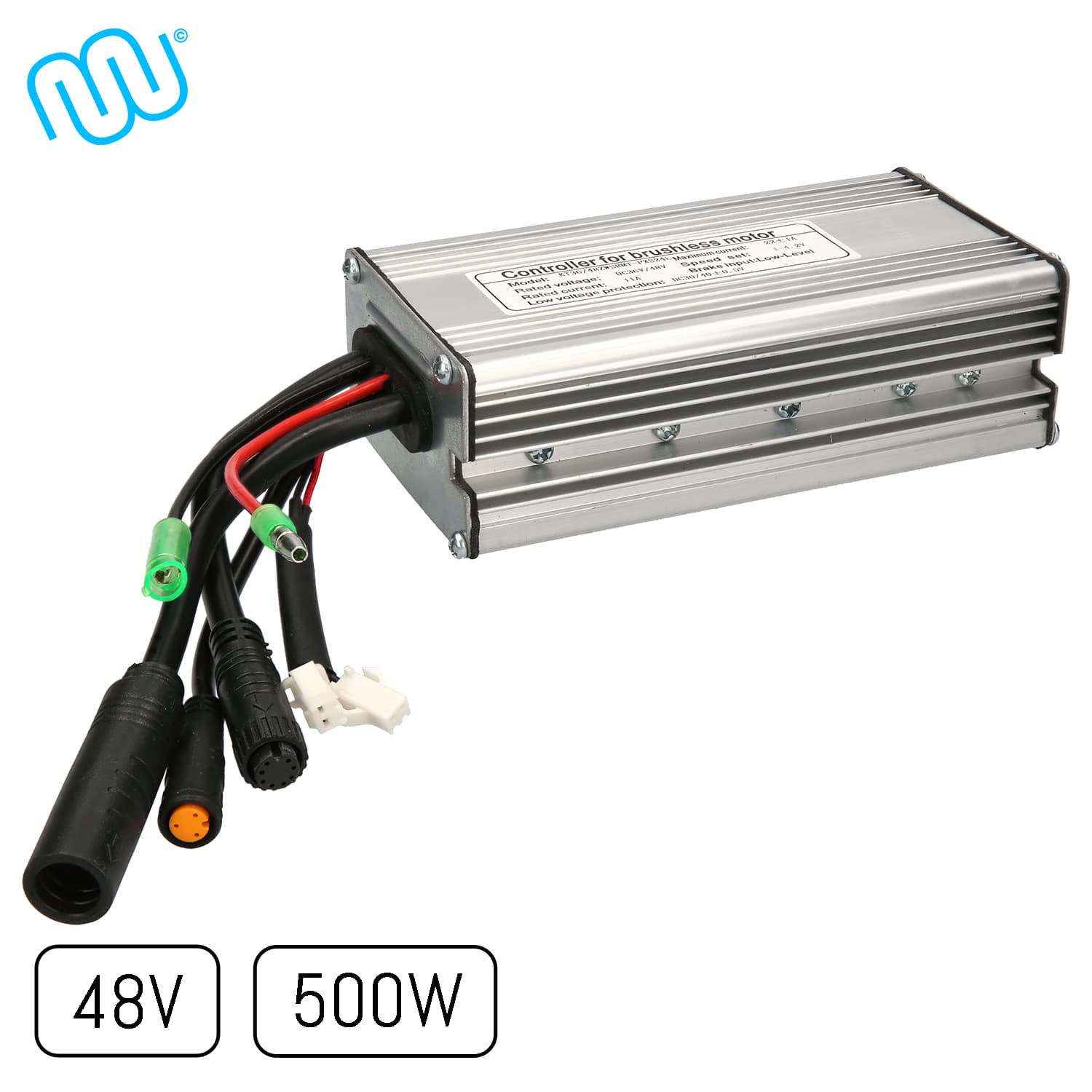

Der windmeile KT Waterproof ist ein Torque-Sinus-Controller für bürstenlose E-Bike-Nabenmotoren mit Hallsensoren im windmeile-Waterproof-System. Er regelt die Versorgung der Motorphasen und nutzt die Hall-Rückmeldungen zur Abstimmung der Kommutierung. Die fest angeschlossene Motorleitung endet in einer 9-Pin-Higo-Buchse Z910AM und ist vom Gehäuse bis zur Buchsenmitte 15 cm lang. Der Akkuanschluss erfolgt über 4-mm-Bullet-Stecker. Als passende Gegenstücke eignen sich je nach Ausführung etwa der windmeile W150 Nabenmotor sowie die Bafang-Frontmotoren FM G020.250 D und FM G370.250 D oder der Bafang-Heckmotor RM G020.250 DC. Die Nennströme betragen bei 36V – 250W 7 A und bei 48V – 250W 6 A, die maximalen Ströme entsprechend 14 A und 12 A. Die Ausführungen 36V – 500W und 48V – 500W arbeiten jeweils mit 11 A Nennstrom und maximal 22 A. Das Gehäuse misst ausführungsspezifisch 82 × 52 × 31 mm oder 128 × 66 × 39 mm. Wählen Sie die Ausführung nach Akkuspannung, vorgesehenem Leistungsbedarf und passendem Motor. Gleichen Sie vor dem Austausch außerdem Steckersystem und verfügbaren Einbauraum in der Controllerbox oder im geeigneten Gepäckträger ab.

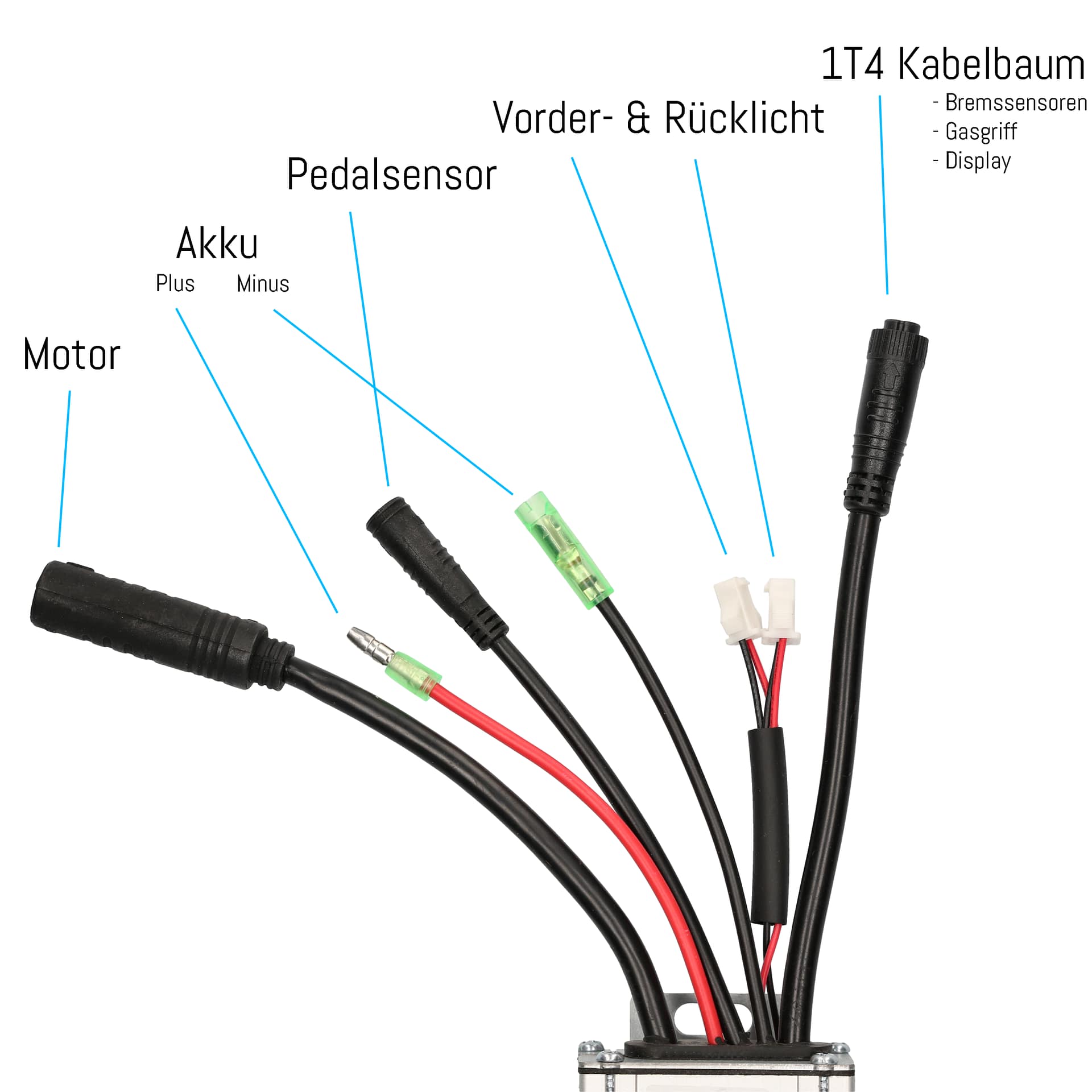

Für den Anschluss eines Displays der KT-Reihe verbinden Sie den erforderlichen 1T4-Kabelbaum mit dem Anschluss Z811AG. Display, Gasgriff und Bremssensoren werden am Kabelbaum angeschlossen, während der PAS-Sensor separat direkt mit dem Controller verbunden wird. Die farbliche Kennzeichnung der Waterproof-Stecker erleichtert die Zuordnung. Stimmen Sie anschließend den Displayparameter C1 auf den verwendeten PAS-Sensor ab. Über C5 lässt sich der maximale Controllerstrom innerhalb der Grenzen der gewählten Ausführung anpassen. Der schaltbare Lichtausgang arbeitet mit der jeweiligen Systemspannung und ist ausschließlich für windmeile-Front- und Rücklichter mit Professional-Steckersystem vorgesehen. Die Gesamtleistung beider Leuchten darf zusammen höchstens 3 W betragen.

Lieferumfang

  • windmeile E-Bike-Torque-Sinus-Controller mit Waterproof-Steckern
Gewicht 0,22 kg
Maße n. v.
Spannung - Leistung

36V – 250W, 36V – 500W, 48V – 250W, 48V – 500W

EU-Verantwortl. Laendername

Germany

Aufwandspauschale

Nein

Modell (alt)

FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, W100, W150

Motortemperatursensorfunktion

Nein

Bremslichtanschluss

Nein

Farbe

Silber

Spannung

36V, 48V

Kompatibilität

FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, W050, W100, W150, W200, WTA300

Abmessungen

128x66x39mm, 82x52x31mm

EU-Verantwortl. Telefonnr.

+498990422032

Akkuhalterung

nicht relevant

EU-Verantwortl. Hausnummer

38

EU-Verantwortl. E-Mail

[email protected]

EU-Verantwortl. Stadt

München

EU-Verantwortl. Laendercode

DE

EU-Verantwortl. Handelsname

windmeile GmbH

EU-Varantwortl. Strasse

Frankfurter Ring

EU-Verantwortl. Postleitzahl

80807

Produktlinie

windmeile – Waterproof

Controllerintegration

Controllerbox, Gepäckträger

Kommutierung

Sinus

Controller-Akku-Stecker

4mm Bullet

Modell

KT

Marke

windmeile

Leistung

250W, 500W

Kompatibilität (neu)

FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, W050, W100, W150, W200, WTA300

Motorstecker

Z910AM

Kabellänge

15 cm

Akku-Controller-Stecker

4mm Bullet

Lichtmodul

36V – 3W, 48V – 3W

Max. Stromstärke

12A, 14A, 22A

Stecker

Z811AG

Programmierbar

Ja
