windmeile | E-Bike Pedalsensor PAS KT-V12L links, 24V 36V 48V, 12 Impulse, 3-Pin JST Julet 6-Pin Higo G6.4.2, 65cm 80cm, für Bafang
ab €13,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
| Zurücksetzen |
- Kostenloser Versand innerhalb Deutschlands*
- 30 Tage Rückgaberecht**
- Technischer Kundenservice
Eigenschaften
Highlights
- windmeile PAS KT-V12L Kadenzsensor für E-Bike- und Pedelec-Systeme
- Für Systemspannungen von 24 V, 36 V und 48 V

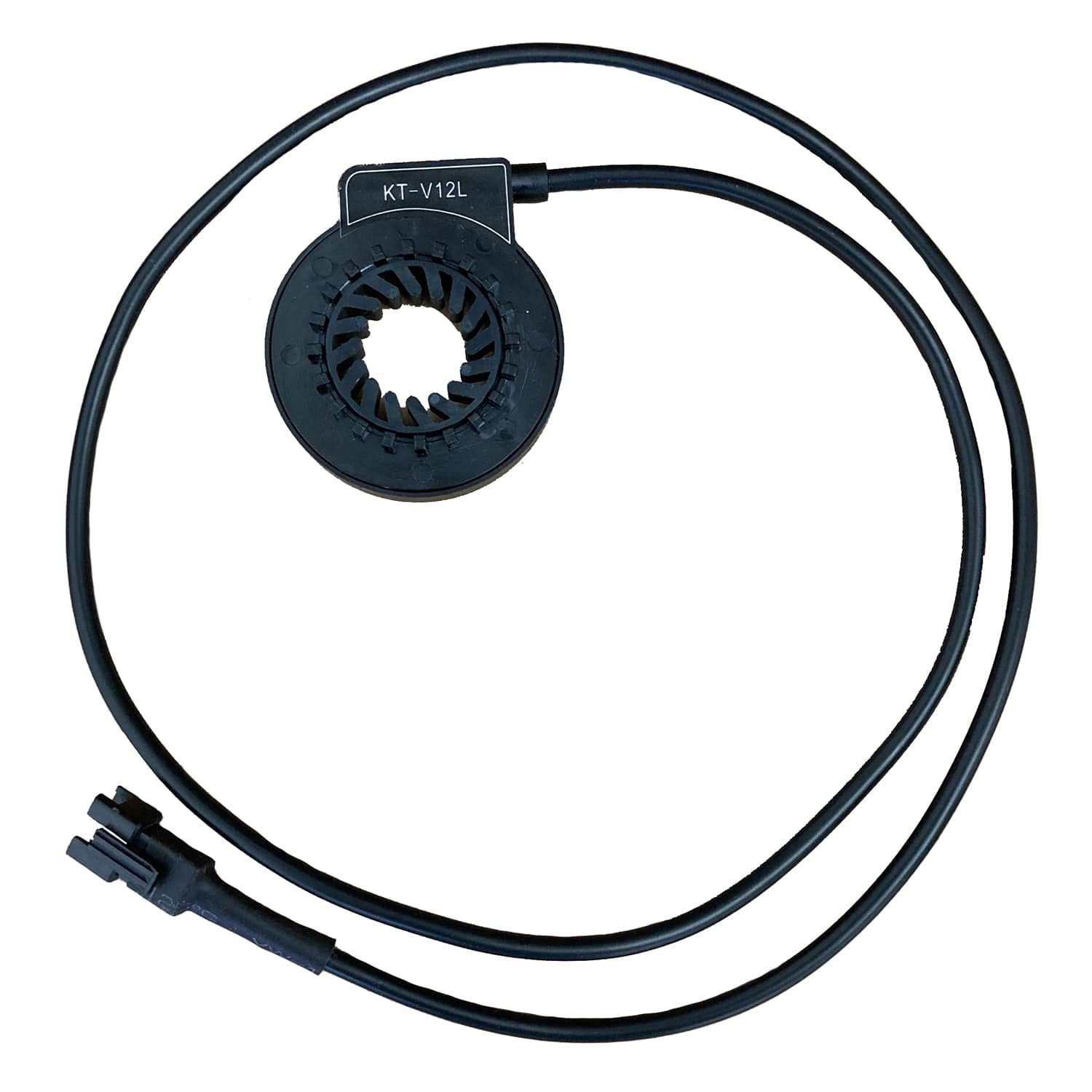

- Professional-Anschluss mit 3-poligem JST-SM-3A-Stecker für windmeile-Professional-Controller

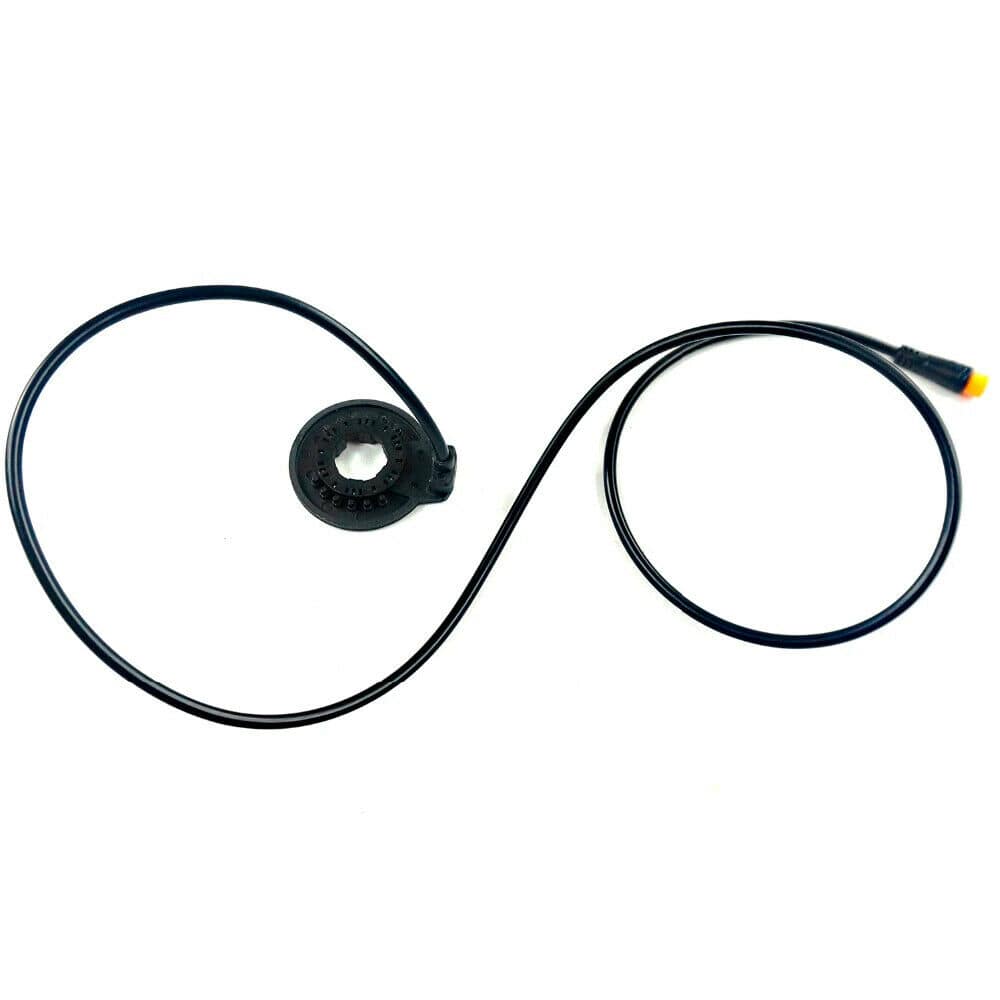

- Waterproof-Anschluss mit 3-poligem Julet-Stecker Z308JG

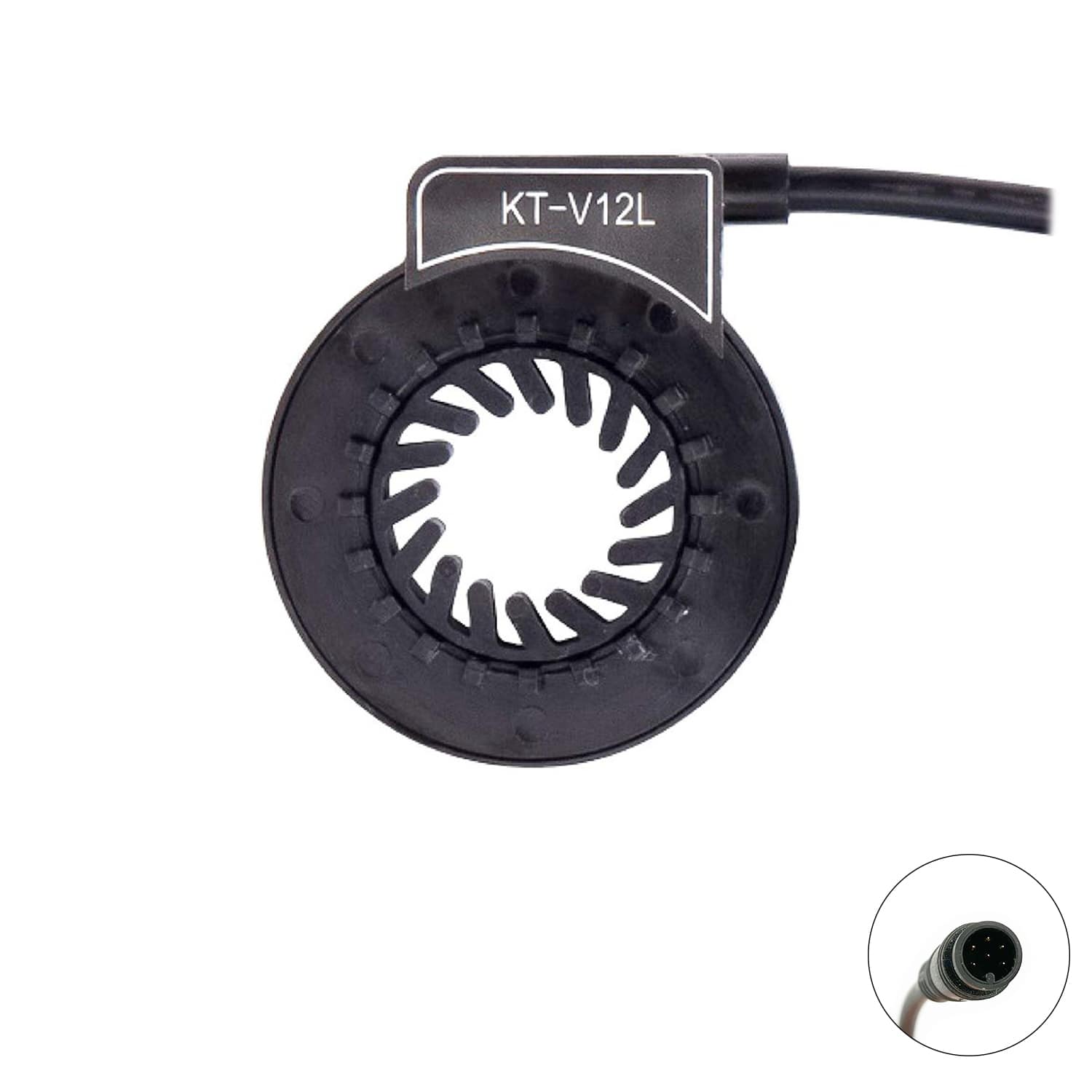

- Bafang-Anschluss mit 6-poligem Higo-Stecker G6.4.2 für UART und CAN-Bus-Controller mit UART-Sensorausgang
- Kabellängen von 65 cm oder 80 cm je nach Ausführung

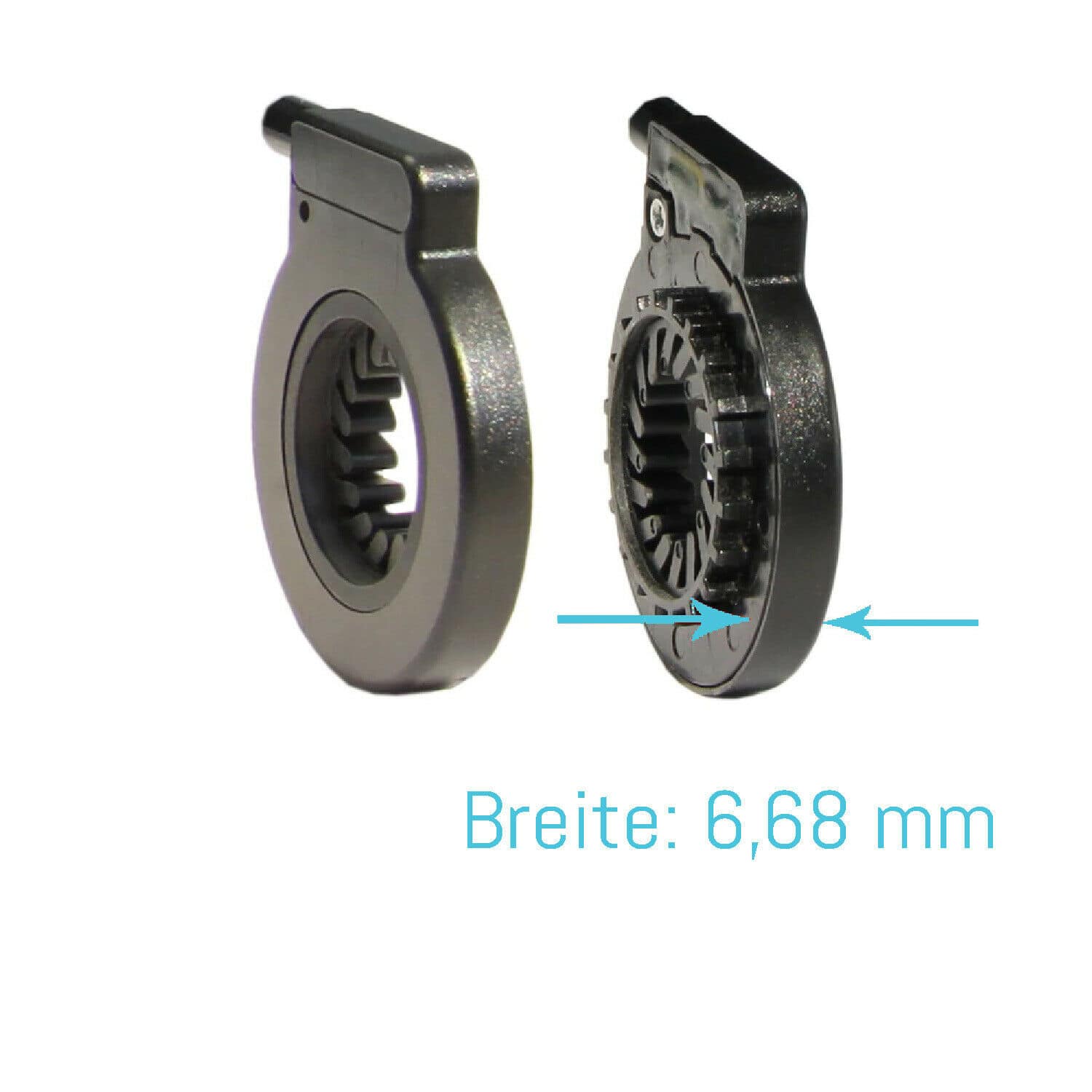

- Montage links am Tretlager auf einer Vierkantwelle mit knapp 7 mm benötigtem Bauraum

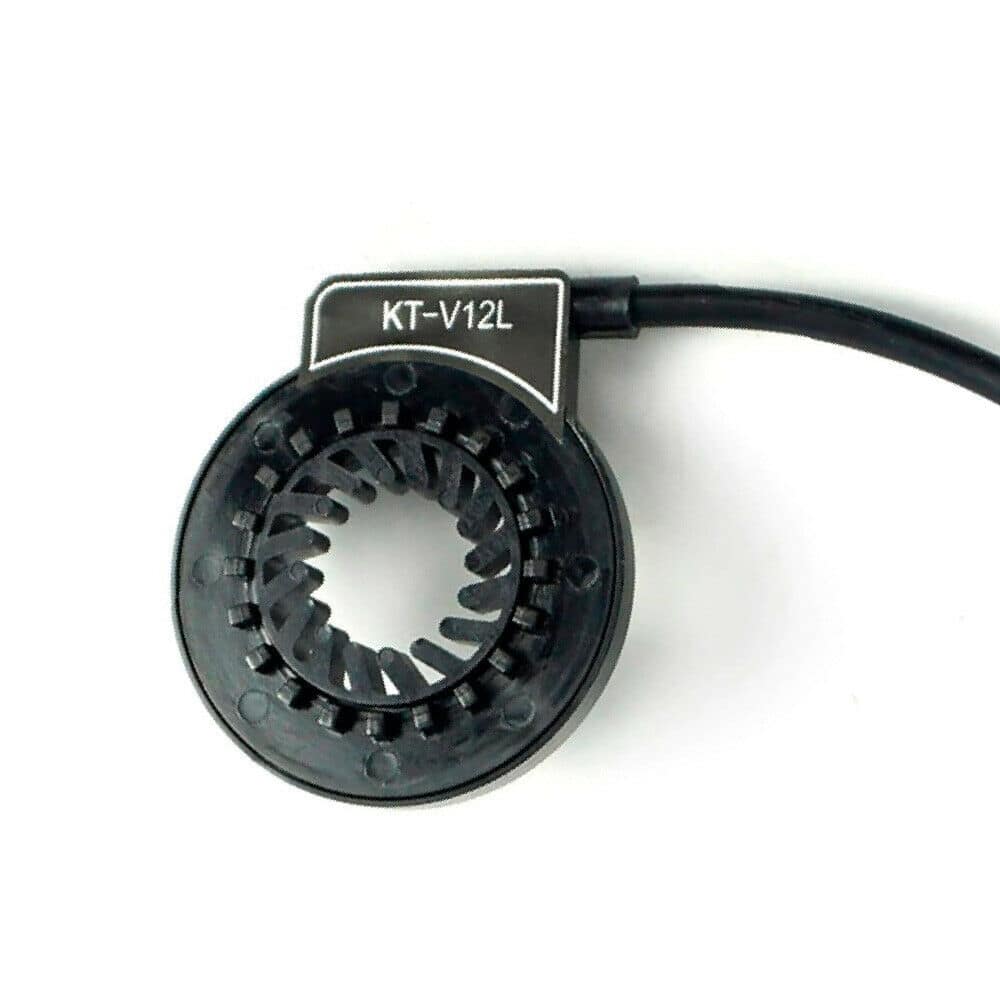

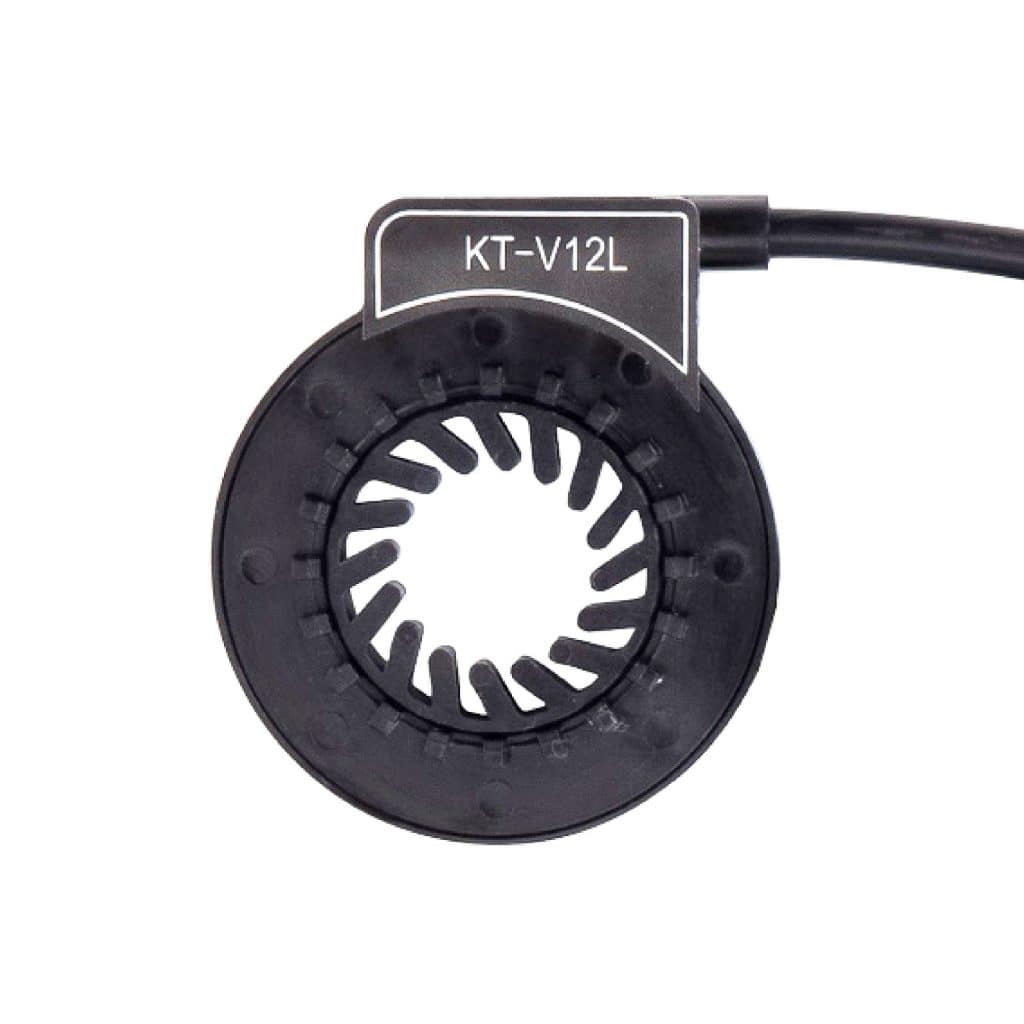

- Integrierte Magnetscheibe mit 6 Magneten für 12 Impulse pro Kurbelumdrehung
- Wasserdichte und witterungsbeständige Stecker bei Waterproof- und Bafang-Ausführung
- Montage nach Abnahme der linken Tretkurbel ohne Ausbau des Tretlagers
Beschreibung
Der windmeile PAS KT-V12L ist ein Kadenzsensor für E-Bike- und Pedelec-Systeme von windmeile sowie, in der Bafang-Ausführung, für Bafang-Nabenmotor-Systeme mit Bafang-Controllern. Alle Ausführungen unterstützen 24 V, 36 V und 48 V Systemspannung. Zur Wahl stehen ein 3-poliger JST-SM-3A-Anschluss, ein 3-poliger Julet-Anschluss Z308JG und ein 6-poliger Higo-Anschluss G6.4.2. Die Kabellänge beträgt je nach Ausführung 65 cm oder 80 cm. Der einteilige Sensor sitzt links am Tretlager auf einer Vierkantwelle und benötigt knapp 7 mm Bauraum. Seine integrierte Magnetscheibe erzeugt mit 6 Magneten 12 Impulse pro Kurbelumdrehung. Bei vorwärtsdrehender Tretkurbel signalisiert er dem Steuergerät die Pedalbewegung zur Aktivierung des Elektroantriebs, während die normale Pedalfunktion erhalten bleibt. Wählen Sie Professional für windmeile-Professional-Controller und Waterproof für einen passenden Julet-Sensoranschluss. Die Bafang-Ausführung passt zu UART sowie zu CAN-Bus-Controllern mit UART-Sensorausgang. Gleichen Sie vor dem Kauf Anschluss, benötigte Kabellänge, Wellenform und verfügbaren Bauraum ab.

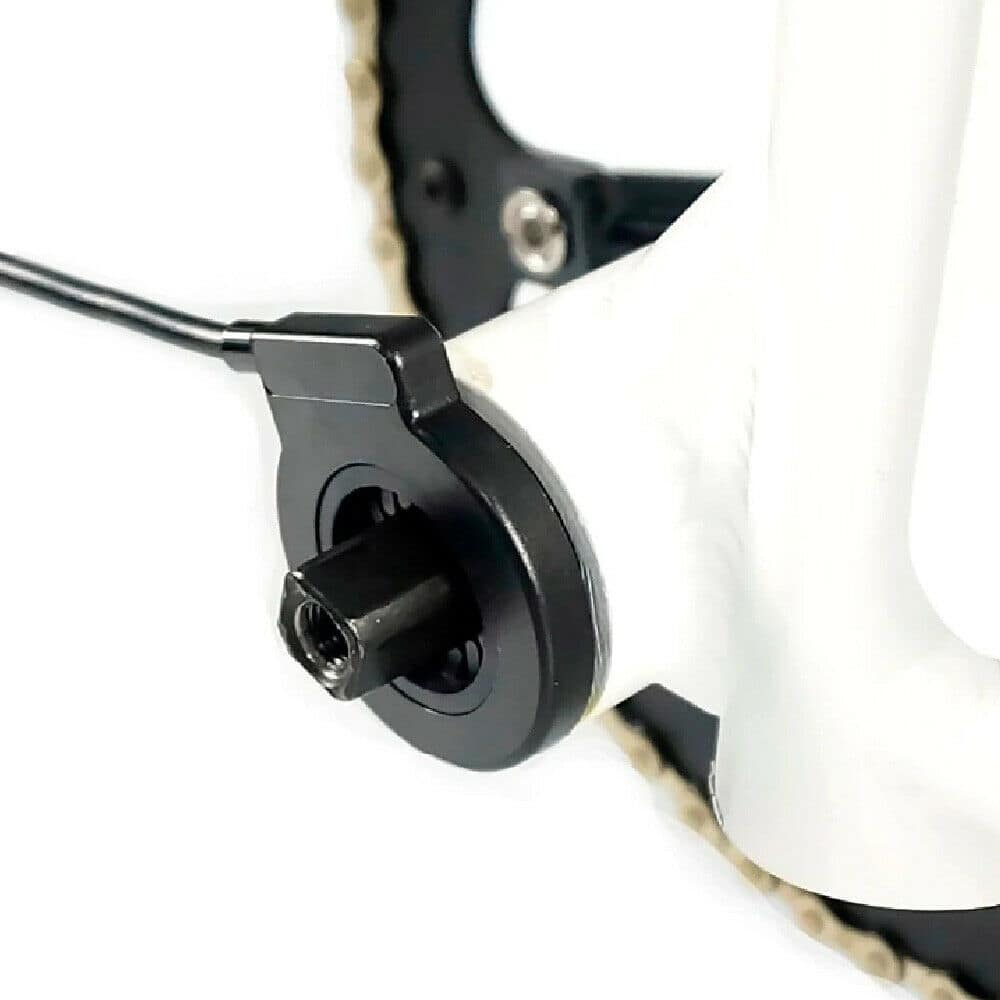

Für den Einbau nehmen Sie zunächst die linke Tretkurbel ab, damit die Welle zugänglich ist. Schieben Sie anschließend den Sensor mit der integrierten Magnetscheibe auf die Welle und montieren Sie die Tretkurbel wieder. Das Tretlager bleibt dabei eingebaut. Verbinden Sie abschließend das Sensorkabel mit dem passenden Pedalsensoranschluss des Controllers.
Lieferumfang
- Pedalsensor PAS KT-V12L mit 3-Pin-JST-Stecker (Professional), 3-Pin-Julet-Stecker (Waterproof) oder 6-Pin-Higo-Stecker (Bafang)
| Gewicht | 0,024 kg |
|---|---|
| Maße | n. v. |
| Produktlinie | Bafang – CAN-Bus, Bafang – UART, windmeile – Professional, windmeile – Waterproof |
| Aufwandspauschale | Nein |
| Stecker | G6.4.2, JST-SM-3A, Z308JG |
| Anzahl Impulse | 12 |
| Farbe | Schwarz |
| Einbaulage | Mitte |
| Demontage Tretkurbel | erforderlich |
| Modell | PAS KT-V12L |
| EU-Verantwortl. Telefonnr. | +498990422032 |
| Steckersystem | Bafang – 6-Pin Higo Stecker, Professional – 3-Pin JST Stecker, Waterproof – 3-Pin Julet Stecker |
| EU-Verantwortl. E-Mail | |
| EU-Verantwortl. Laendername | Germany |
| EU-Verantwortl. Laendercode | DE |
| EU-Verantwortl. Stadt | Karlsfeld |
| EU-Verantwortl. Postleitzahl | 85757 |
| EU-Varantwortl. Strasse | Liebigstr. |
| EU-Verantwortl. Handelsname | windmeile GmbH |
| Tretlagertyp | Standard Tretlager/Innenlager |
| Montageseite | Links |
| Marke | windmeile |
| EU-Verantwortl. Hausnummer | 5 |
| Sensortyp | Kadenzsensor |
| Stecker (neu) | G6.4.2, JST-SM-3A, Z308JG |
| Kabellänge | 65 cm, 80 cm |
| Spannung | 24V, 36V, 48V |
