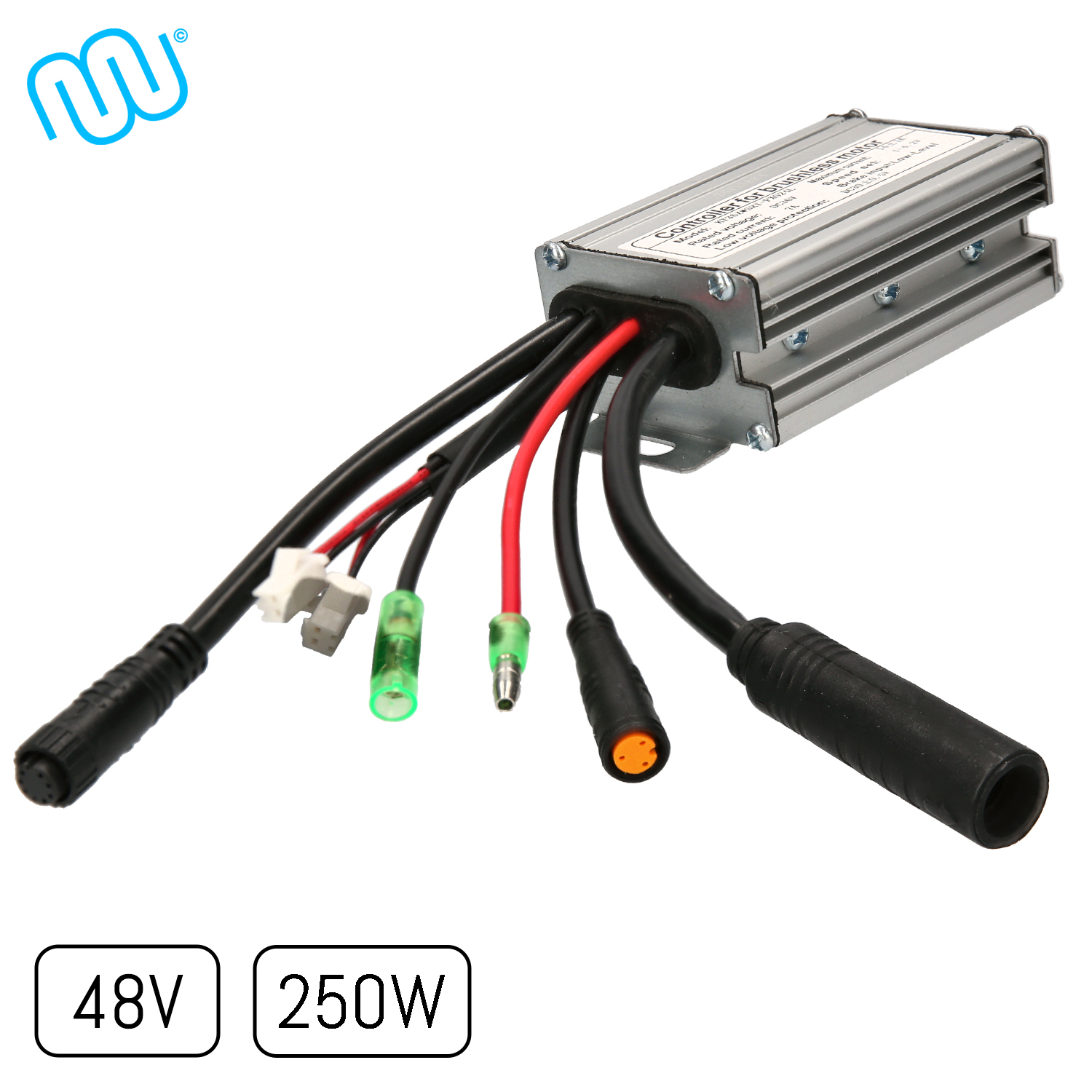

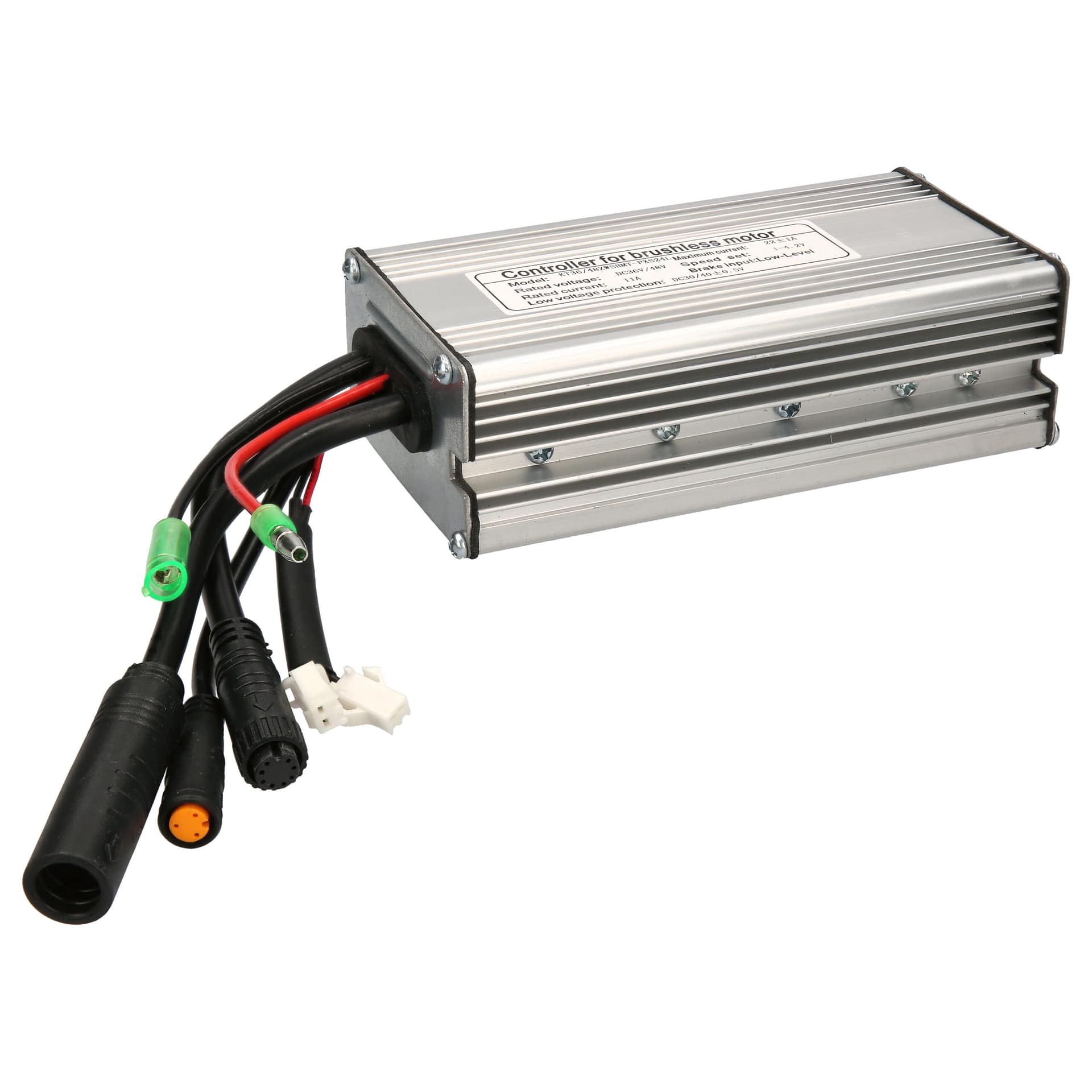

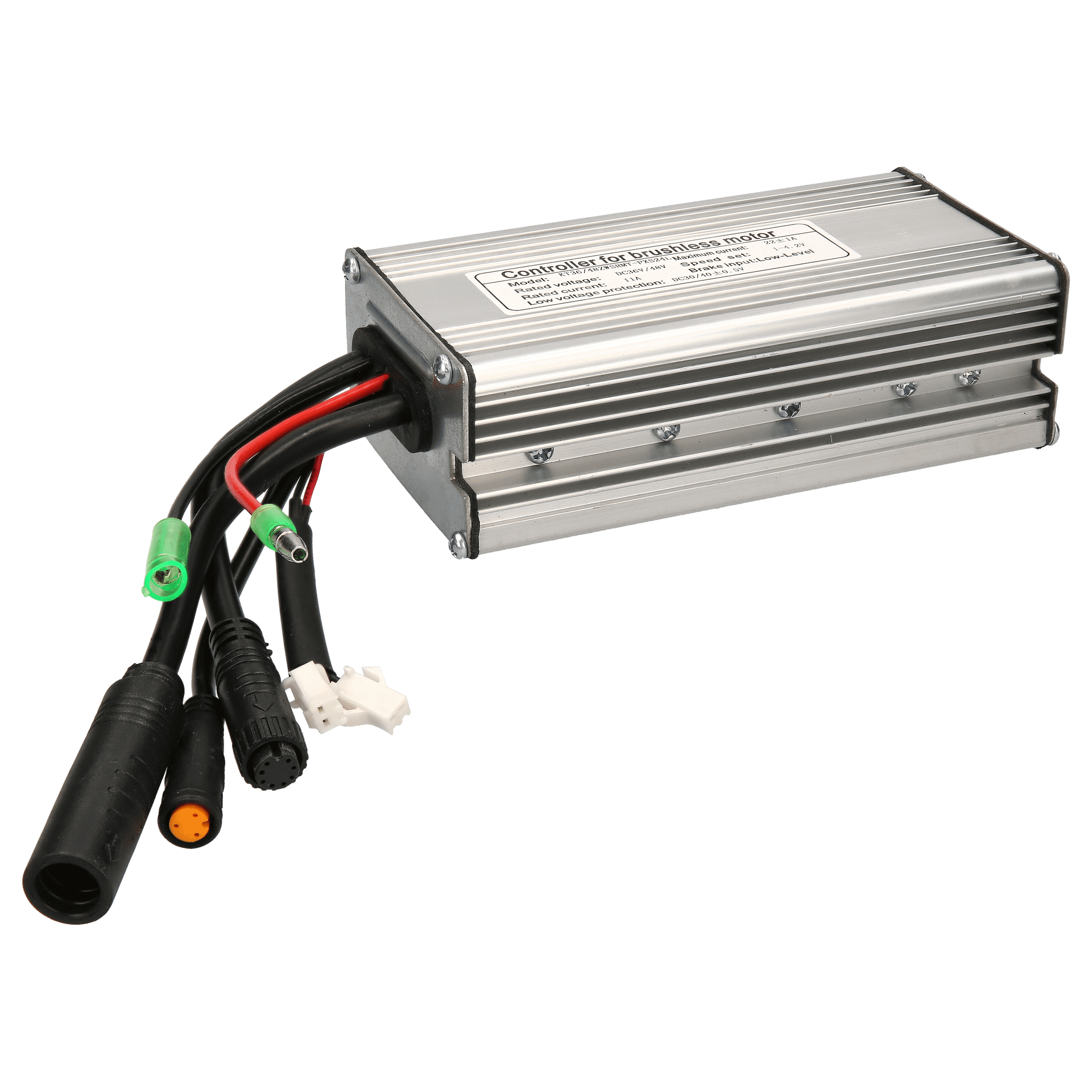

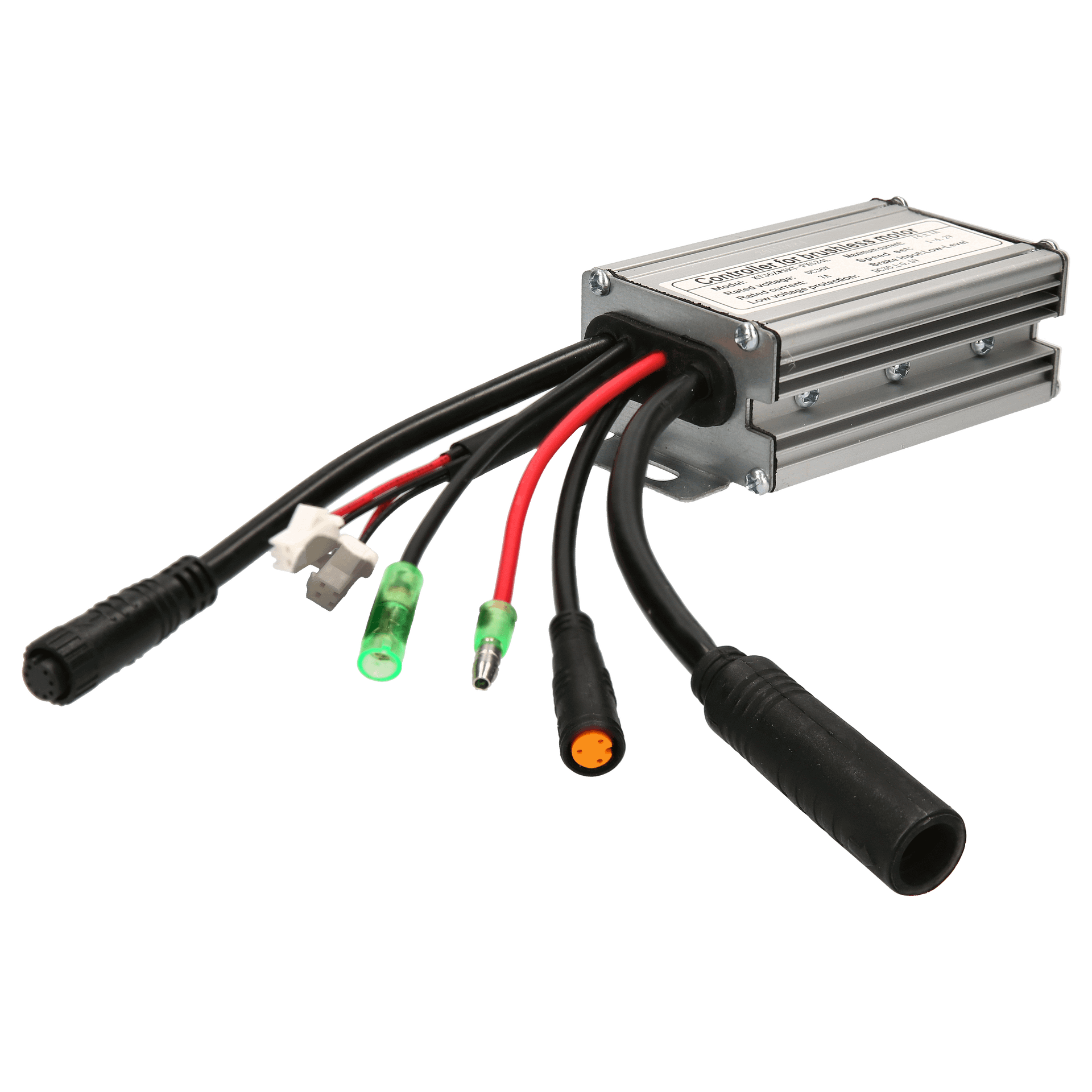

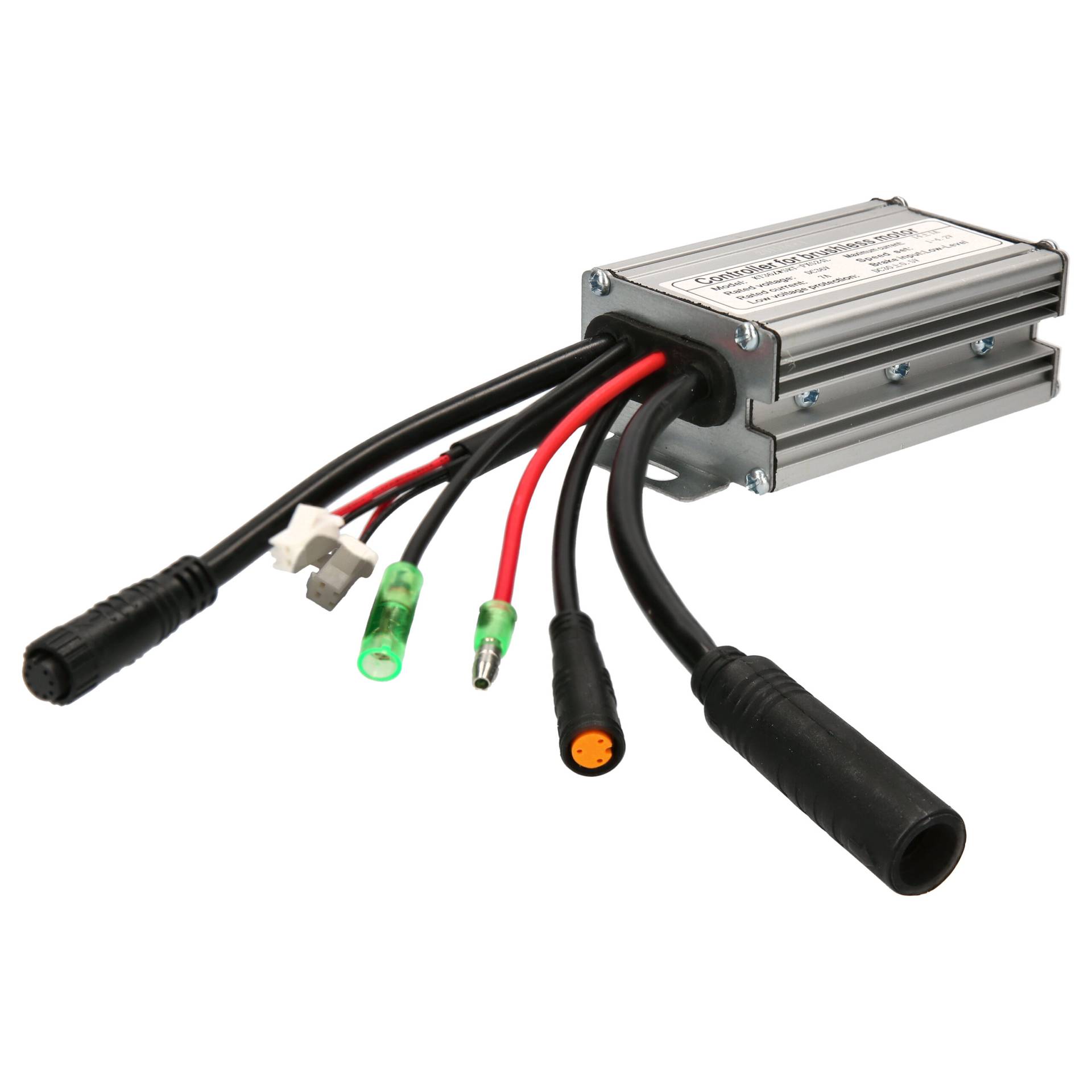

windmeile | E-Bike Controller KT Waterproof 24V 36V 48V 250W 350W 500W, Block, 9-Pin, optional Bremslichtanschluss Temperatursensorfunktion

Highlights

• Blockkommutierung für den Betrieb mit Motoren mit und ohne Hallsensoren
• 9-Pin-HIGO-Motoranschluss und farblich gekennzeichnete, witterungsbeständige Waterproof-Stecker
• 24V – 250W und 36V – 250W mit maximal 14A, 48V – 250W mit maximal 12A
• 48V – 350W mit maximal 14A, 36V – 500W und 48V – 500W mit maximal 22A
• Ausschließlich mit KT-Displays kompatibel
• 36V – 250W passend zu den Bafang-Nabenmotoren FM G020.250 D und RM G040.250 DC
• Bremslichtanschluss bei 36V – 250W optional, bei den 500W-Ausführungen gemeinsam mit Motortemperatursensorfunktion wählbar
• Motortemperatursensorfunktion zur Auswertung des Temperatursignals über das Speed-Signal
• Lichtausgang mit maximal 3W bei Akkuspannung für windmeile-Beleuchtung mit Professional-Steckersystem

Beschreibung

Der windmeile KT Waterproof Blockcontroller eignet sich für E-Bike-Umbauten und den Austausch des Steuergeräts in passenden Nabenmotorsystemen. Seine Blockkommutierung ermöglicht den Betrieb mit und ohne Hallsensoren, als Anzeige passen ausschließlich KT-Displays. Die Ausführungen 24V – 250W, 36V – 250W und 48V – 250W unterstützen unter anderem den Bafang-Frontmotor FM G020.250 D und den Bafang-Heckmotor RM G040.250 DC. Für den Bafang RM G020.350 DC eignet sich 48V – 350W. Die Varianten 36V – 500W und 48V – 500W passen zu windmeile W100, W150, W200 und WTA300. Wählen Sie Spannung und Leistung passend zur Akkuspannung und zur Nennleistung Ihres Motors. Für eine Bremslichtfunktion eignet sich 36V – 250W mit Bremslichtanschluss, bei den 500W-Ausführungen können Sie Bremslichtanschluss und Motortemperatursensorfunktion gemeinsam wählen.

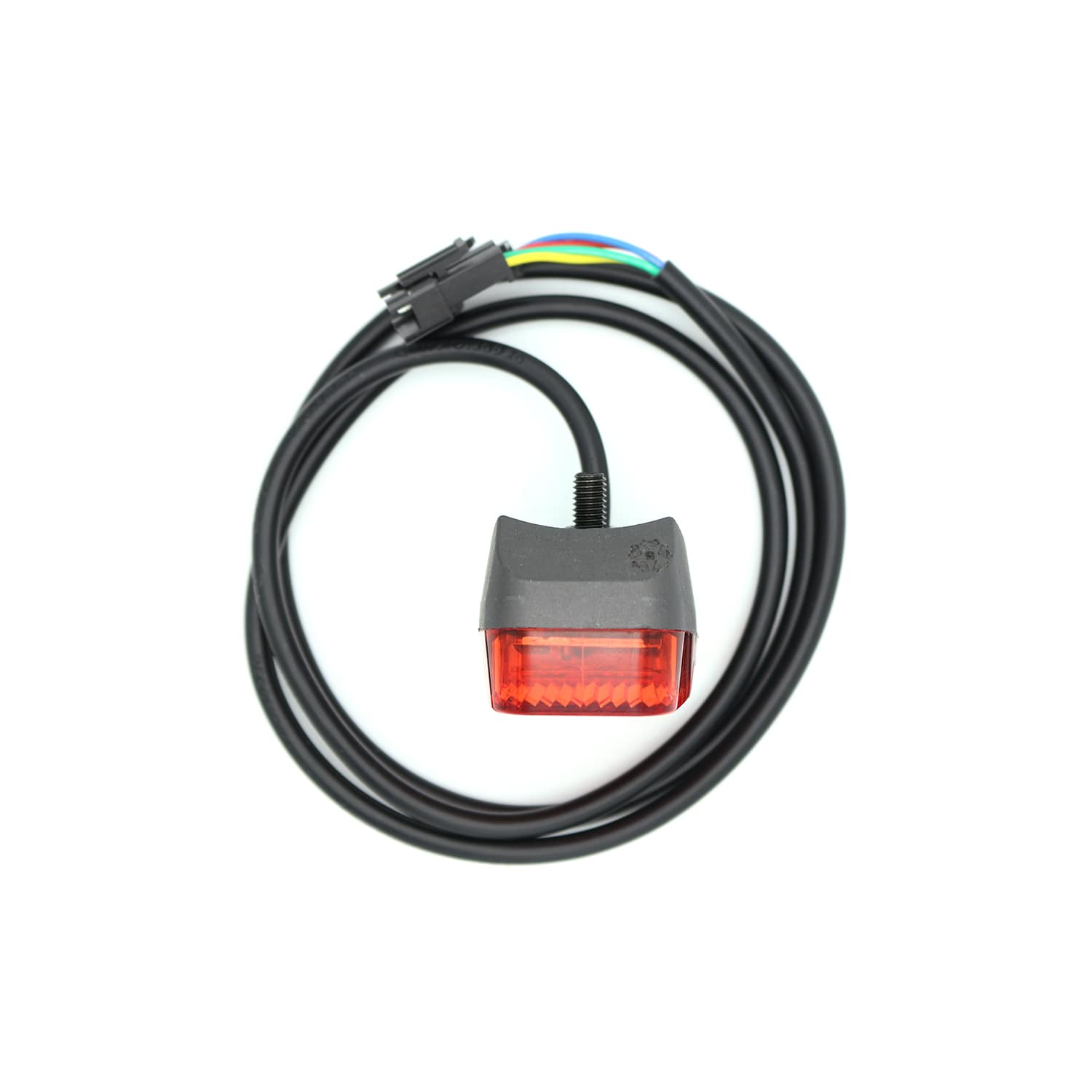

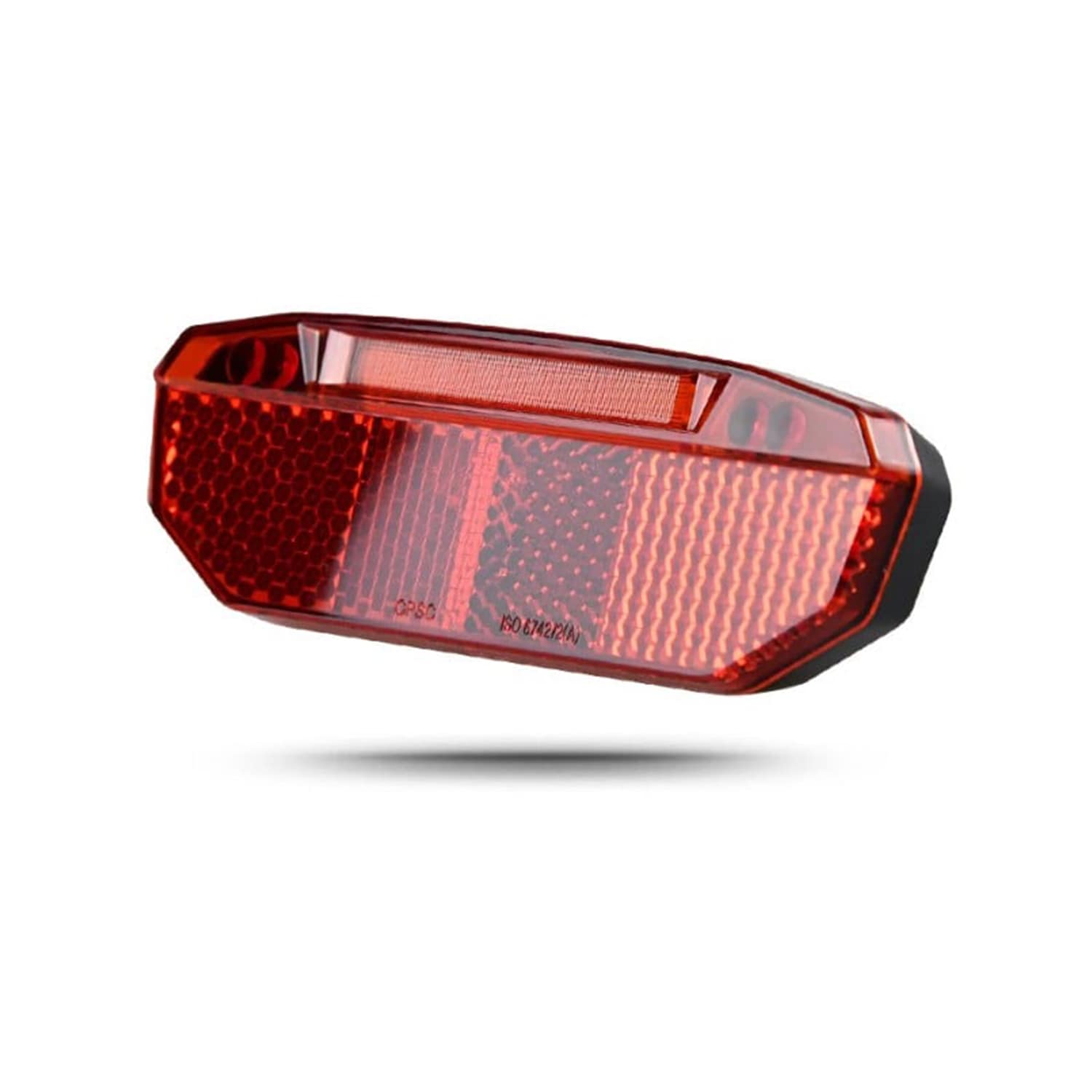

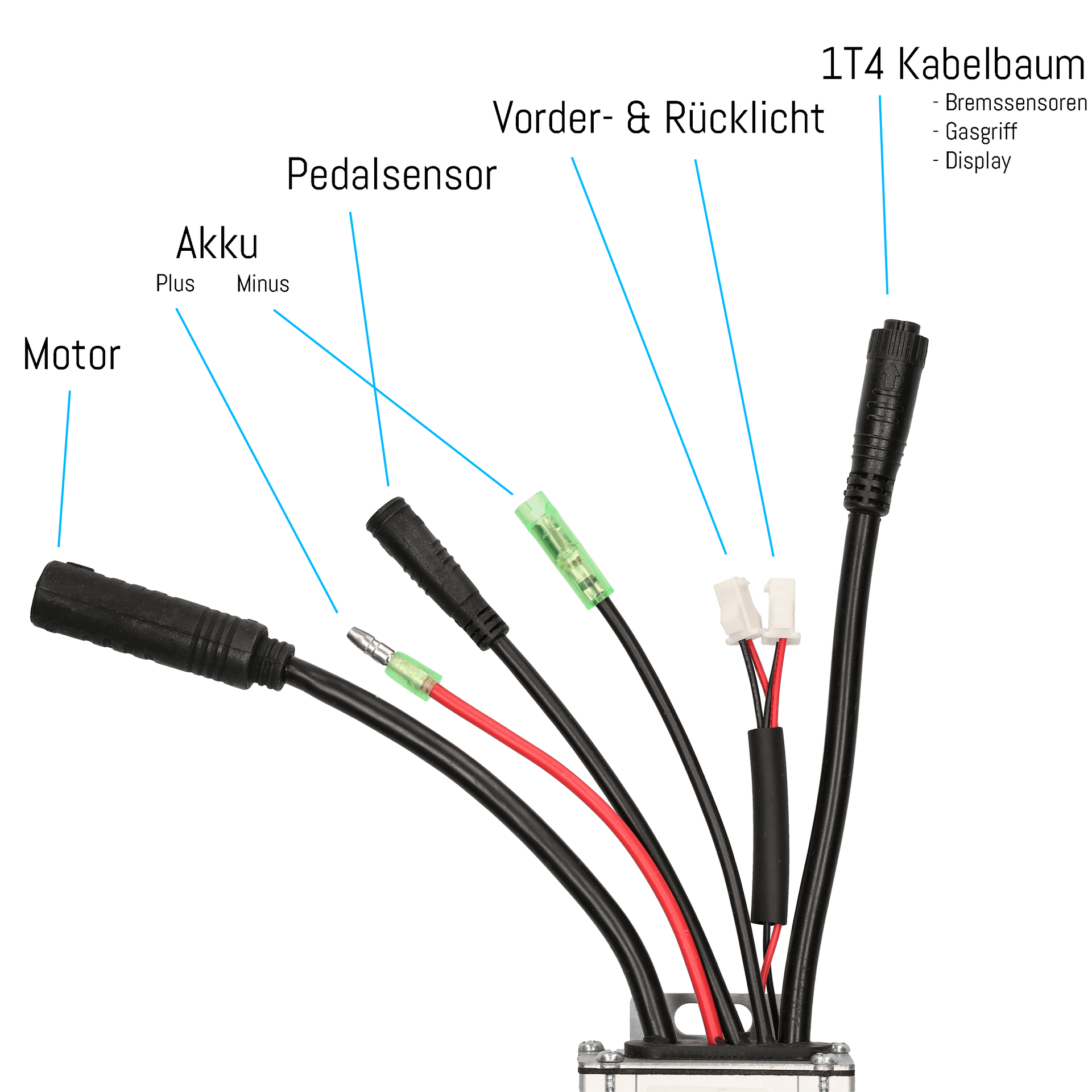

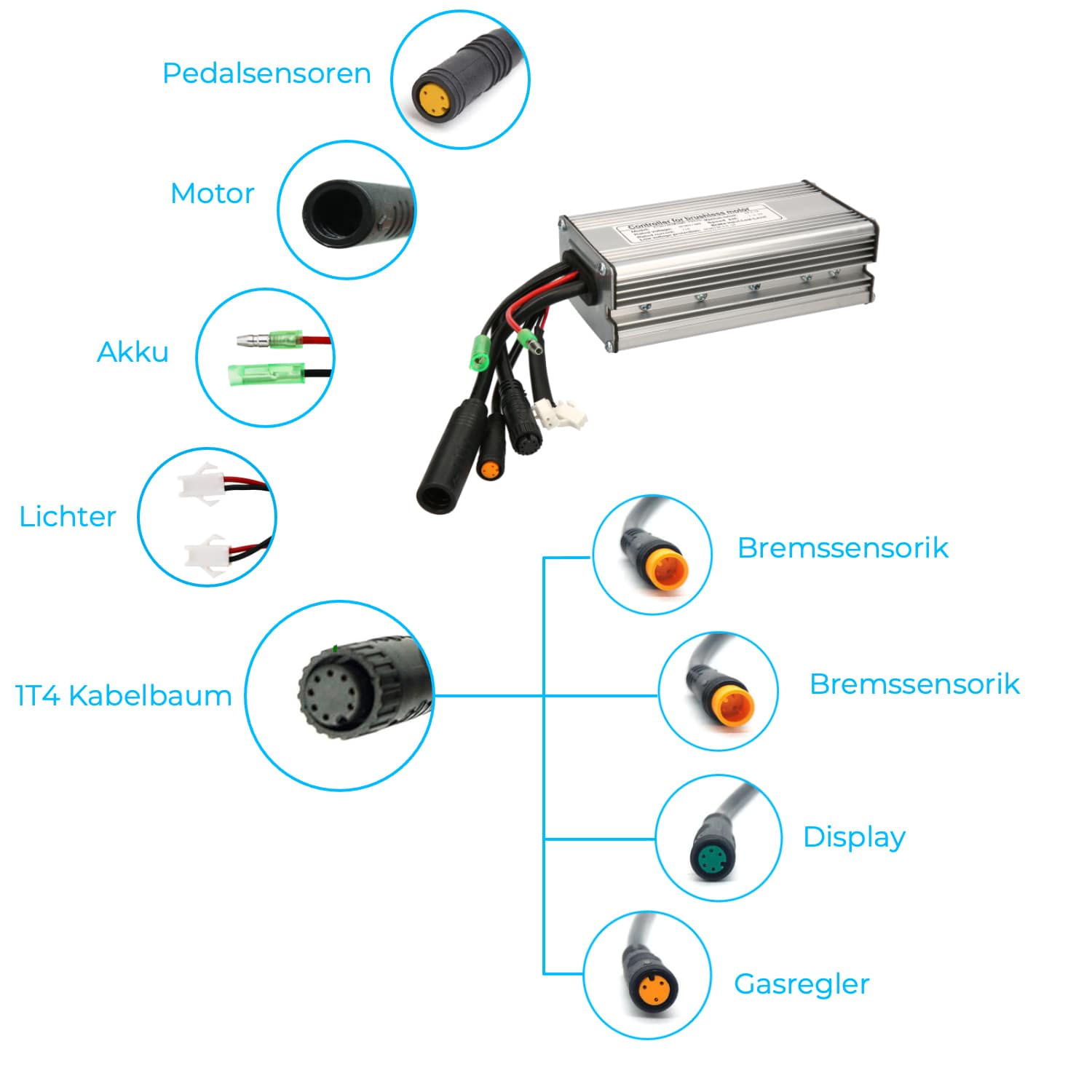

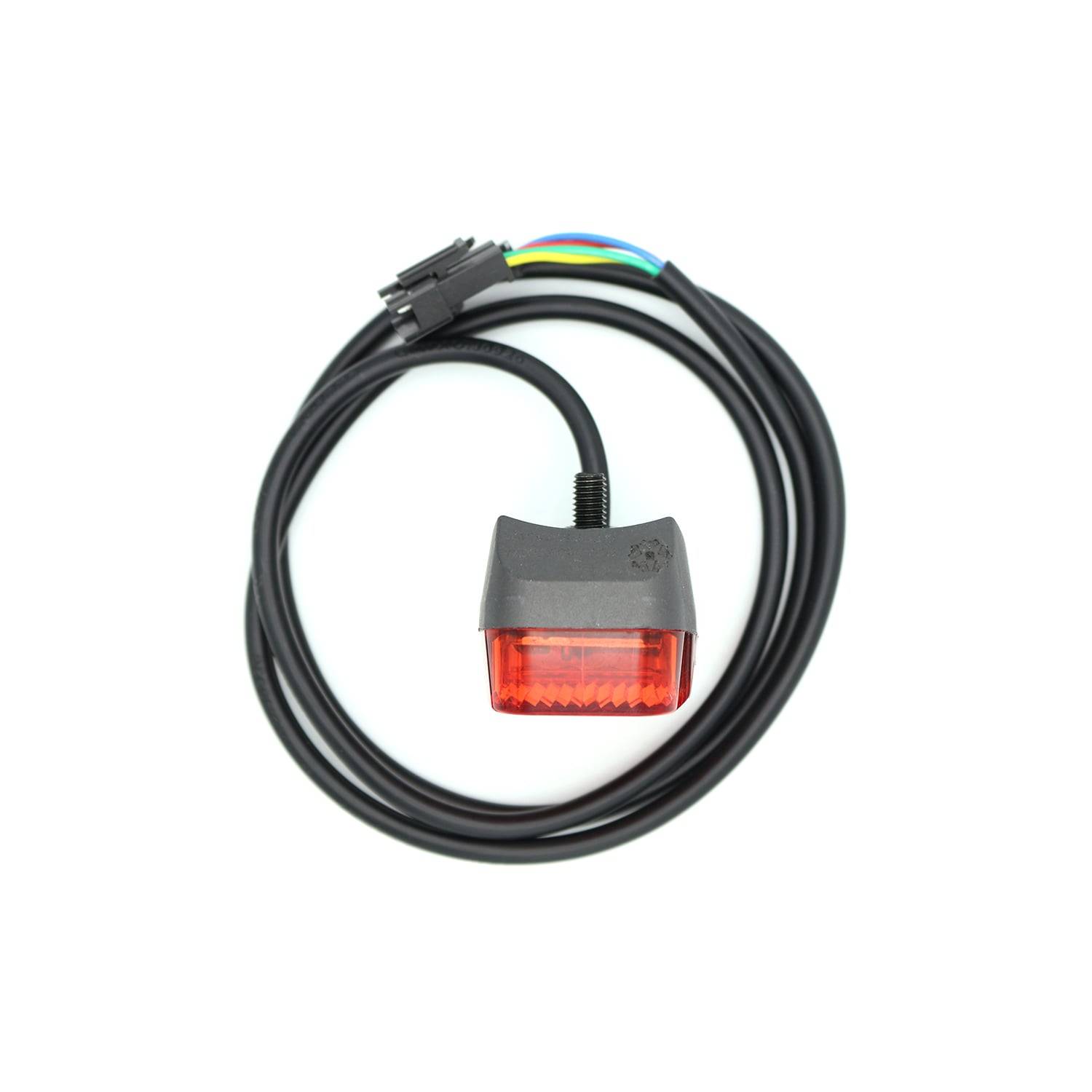

Verbinden Sie den Motor mit dem 9-Pin-HIGO-Anschluss und den Akku mit den 4mm-Bullet-Steckern. Für den Anschluss von Gasgriff, Bremssensoren und Display benötigen Sie einen 1T4-Kabelbaum für Waterproof-Systeme, über den diese Komponenten mit dem Controller verbunden werden. Nutzen Sie die farbliche Kennzeichnung zur Zuordnung der witterungsbeständigen Steckverbindungen. Schließen Sie am Lichtausgang ausschließlich windmeile-Front- und Rücklichter mit Professional-Steckersystem an. Der Ausgang liefert maximal 3W bei Akkuspannung. Für die Bremslichtfunktion eignen sich die windmeile-Rücklichter RL03B und RL04B. Bei Ausführungen mit Motortemperatursensorfunktion wird das Temperatursignal über das Speed-Signal ausgewertet.

Lieferumfang

• windmeile E-Bike-Controller mit Waterproof-Steckern
