windmeile | E-Bike Controller KT Waterproof 36V 48V 500W, Block, max. 22A, 9-Pin Higo, Bremslicht- und Temperatursensorfunktion optional

ab €52,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
(107 Kundenrezensionen)

GTIN 4251973601459 Artikelnummer 20161006458 Kategorien ,


  • Kostenloser Versand innerhalb Deutschlands*
  • 30 Tage Rückgaberecht**
  • Technischer Kundenservice

Eigenschaften

Farbe:
Silber
Marke:
windmeile
Kompatibilität:
W100, W150, W200, WTA300
Abmessungen:
126x67x39mm
Kommutierung:
Block
Motortemperatursensorfunktion:
Ja, Nein
Bremslichtanschluss:
Ja, Nein
Akkuhalterung:
nicht relevant
Spannung:
36V, 48V
Produktlinie:
windmeile - Waterproof
Modell (alt):
W100
Leistung:
500W
Controllerintegration:
Controllerbox
Controller-Akku-Stecker:
4mm Bullet
Modell:
KT
Spannung - Leistung:
36V - 500W, 48V - 500W
Kompatibilität (neu):
W100, W150, W200, WTA300
Motorstecker:
Z910AM
Kabellänge:
15 cm
Lichtmodul:
36V - 3W, 48V - 3W
Max. Stromstärke:
22A
Stecker:
Z811AG
Akku-Controller-Stecker:
4mm Bullet
Programmierbar:
Ja

Highlights

  • windmeile KT Waterproof für die Nabenmotoren W100, W150, W200 und WTA300
  • Angeschlossenes Display der KT-Reihe für den Betrieb erforderlich
  • Waterproof-1T4-Kabelbaum für Display, Gasgriff und Bremssensoren am Anschluss Z811AG
  • Betriebspunkte 36V – 500W und 48V – 500W mit 11 A Nennstrom und maximal 22 A
  • Blockkommutierung für bürstenlose Motoren mit und ohne Hallsensoren
  • Weibliche 9-Pin-Higo-Motorbuchse Z910AM mit 15 cm Anschlusskabel
  • Getrennte Akkuanschlüsse für Plus und Minus mit 4-mm-Bullet-Verbindern
  • Gehäuse mit 126 × 67 × 39 mm für den Einbau in eine Controllerbox
  • Zwei Lichtanschlüsse mit Akkuspannung und Lichtmodul für 36V – 3W sowie 48V – 3W
  • Wahlweise mit oder ohne Bremslichtanschluss und Motortemperatursensorfunktion

Beschreibung

Der windmeile KT Waterproof ist ein E-Bike-Controller für das windmeile-Waterproof-System mit den Nabenmotoren W100, W150, W200 und WTA300. Für den Betrieb ist ein angeschlossenes Display der KT-Reihe erforderlich. Display, Gasgriff und Bremssensoren werden über einen Waterproof-1T4-Kabelbaum am Anschluss Z811AG verbunden. Der programmierbare Controller verarbeitet Pedal-, Brems- und Gassignale und steuert bürstenlose Motoren mit Blockkommutierung. Er unterstützt Motoren mit und ohne Hallsensoren, bei defekten Hallsensoren fällt das Anfahren weniger gleichmäßig aus. Die Betriebspunkte sind 36V – 500W und 48V – 500W mit jeweils 11 A Nennstrom und maximal 22 A. Das 126 × 67 × 39 mm große Gehäuse ist für eine Controllerbox vorgesehen. Das Motoranschlusskabel misst 15 cm vom Gehäuse bis zur Buchsenmitte. Passende Antriebe sind beispielsweise die windmeile W150 und W200 Hinterrad-Nabenmotoren. Wählen Sie die Ausführung mit Zusatzfunktionen, wenn ein Bremslichtanschluss benötigt wird und der Motor eine passende Temperatursensorausstattung besitzt. Die Standardausführung eignet sich für Systeme ohne diese Zusatzfunktionen.

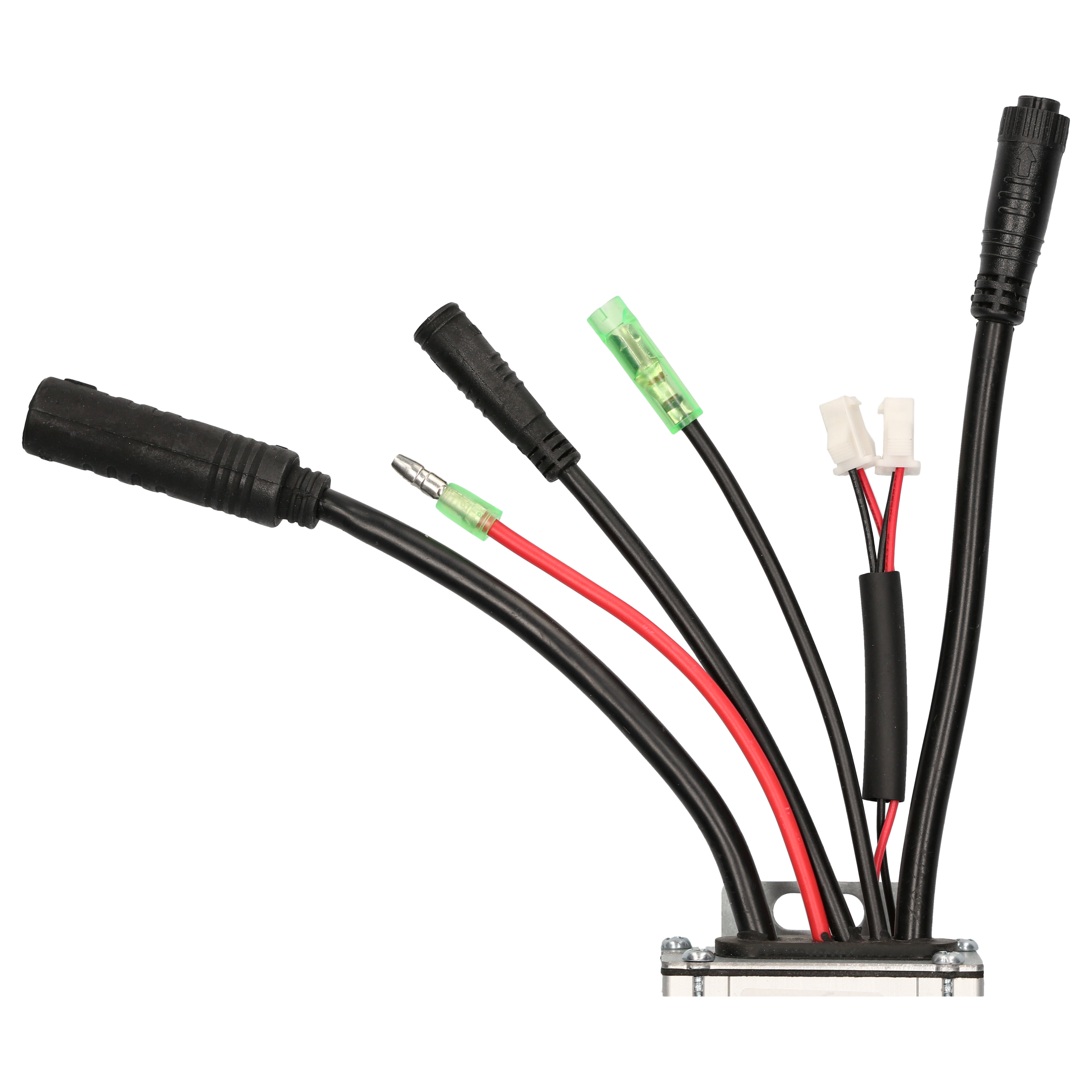

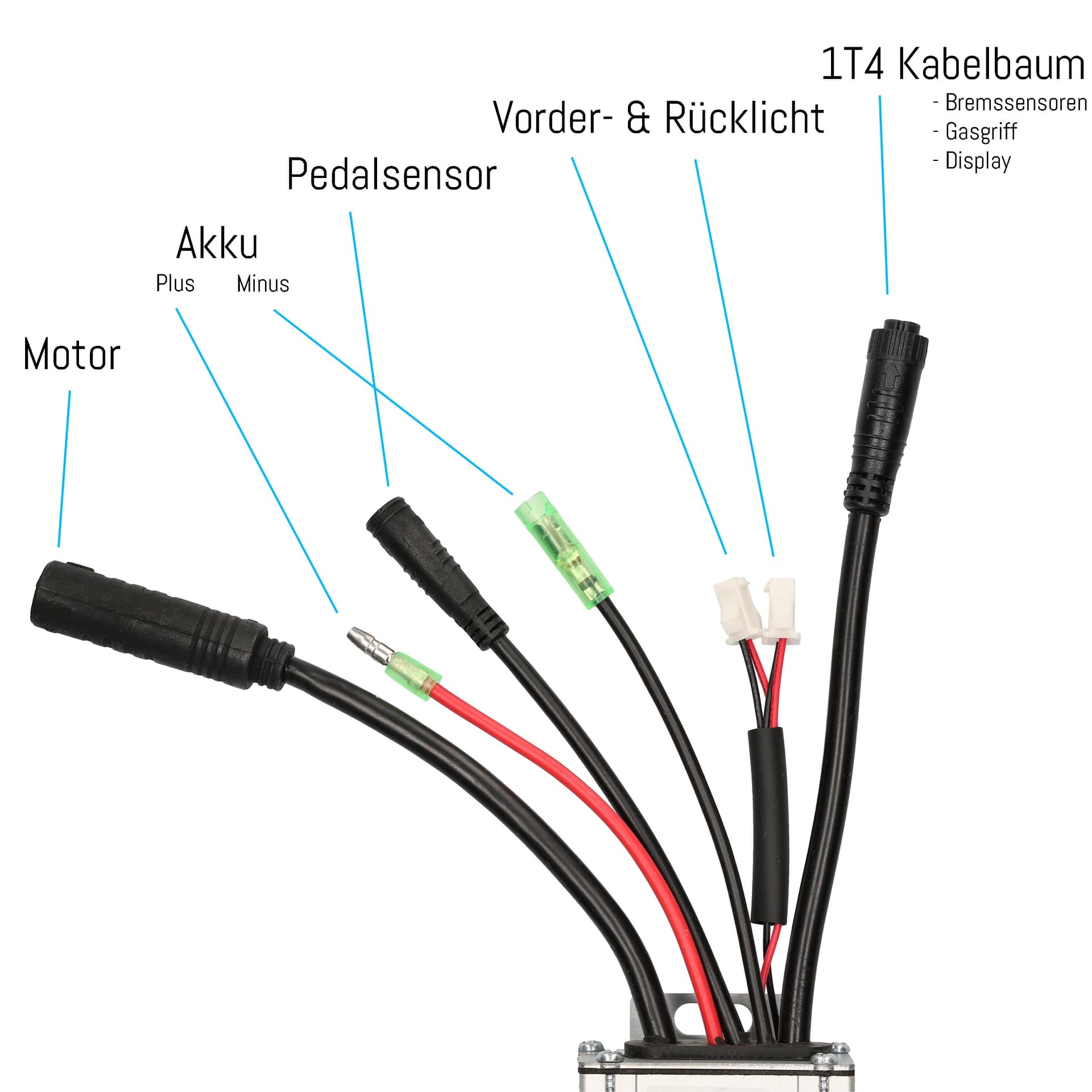

Verbinden Sie den Motor mit der weiblichen 9-Pin-Higo-Buchse Z910AM. Schließen Sie Akku-Plus und Akku-Minus an die getrennten 4-mm-Bullet-Verbindungen an. Für PAS und Daumengas stehen eigene Anschlüsse bereit. Die beiden Lichtanschlüsse führen Akkuspannung, sodass die angeschlossenen Leuchten für die jeweilige Systemspannung geeignet sein müssen. Das Lichtmodul ist für 36V – 3W und 48V – 3W ausgelegt. Bei der Ausführung mit Temperaturfunktion wird das Motortemperatursignal anstelle des Speed-Signals übertragen. Gleichen Sie vor dem Kauf Systemspannung, Steckverbindungen, Einbauraum und insbesondere die Temperatursensorausstattung des Motors mit der gewählten Controller-Ausführung ab.

Lieferumfang

  • Controller mit Waterproof-Steckern, je nach Variante mit oder ohne Bremslichtanschluss und Motortemperatursensorfunktion
Gewicht 0,16 kg
Maße 23,5 × 7 × 4 cm
EU-Verantwortl. Postleitzahl

80807

EU-Verantwortl. Laendercode

DE

EU-Verantwortl. Hausnummer

38

Aufwandspauschale

Nein

Kompatibilität

W100, W150, W200, WTA300

Abmessungen

126x67x39mm

Kommutierung

Block

Farbe

Silber

Motortemperatursensorfunktion

Ja, Nein

Bremslichtanschluss

Ja, Nein

EU-Verantwortl. Telefonnr.

+498990422032

Akkuhalterung

nicht relevant

Spannung

36V, 48V

Produktlinie

windmeile – Waterproof

Modell (alt)

W100

EU-Verantwortl. E-Mail

[email protected]

EU-Verantwortl. Laendername

Germany

EU-Varantwortl. Strasse

Frankfurter Ring

EU-Verantwortl. Stadt

München

Leistung

500W

EU-Verantwortl. Handelsname

windmeile GmbH

Controllerintegration

Controllerbox

Controller-Akku-Stecker

4mm Bullet

Modell

KT

Spannung - Leistung

36V – 500W, 48V – 500W

Marke

windmeile

Kompatibilität (neu)

W100, W150, W200, WTA300

Motorstecker

Z910AM

Kabellänge

15 cm

Lichtmodul

36V – 3W, 48V – 3W

Max. Stromstärke

22A

Stecker

Z811AG

Akku-Controller-Stecker

4mm Bullet

Programmierbar

Ja
