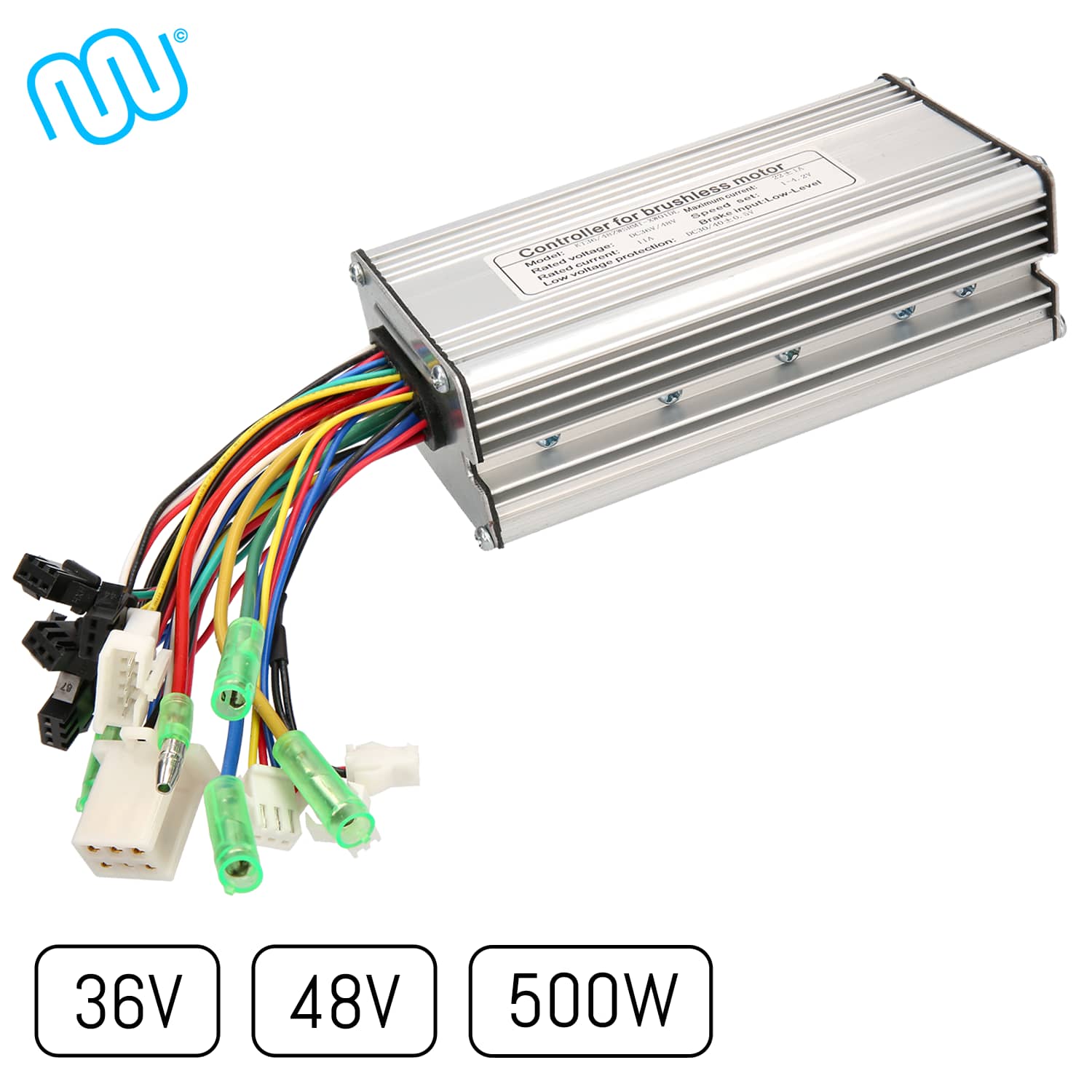

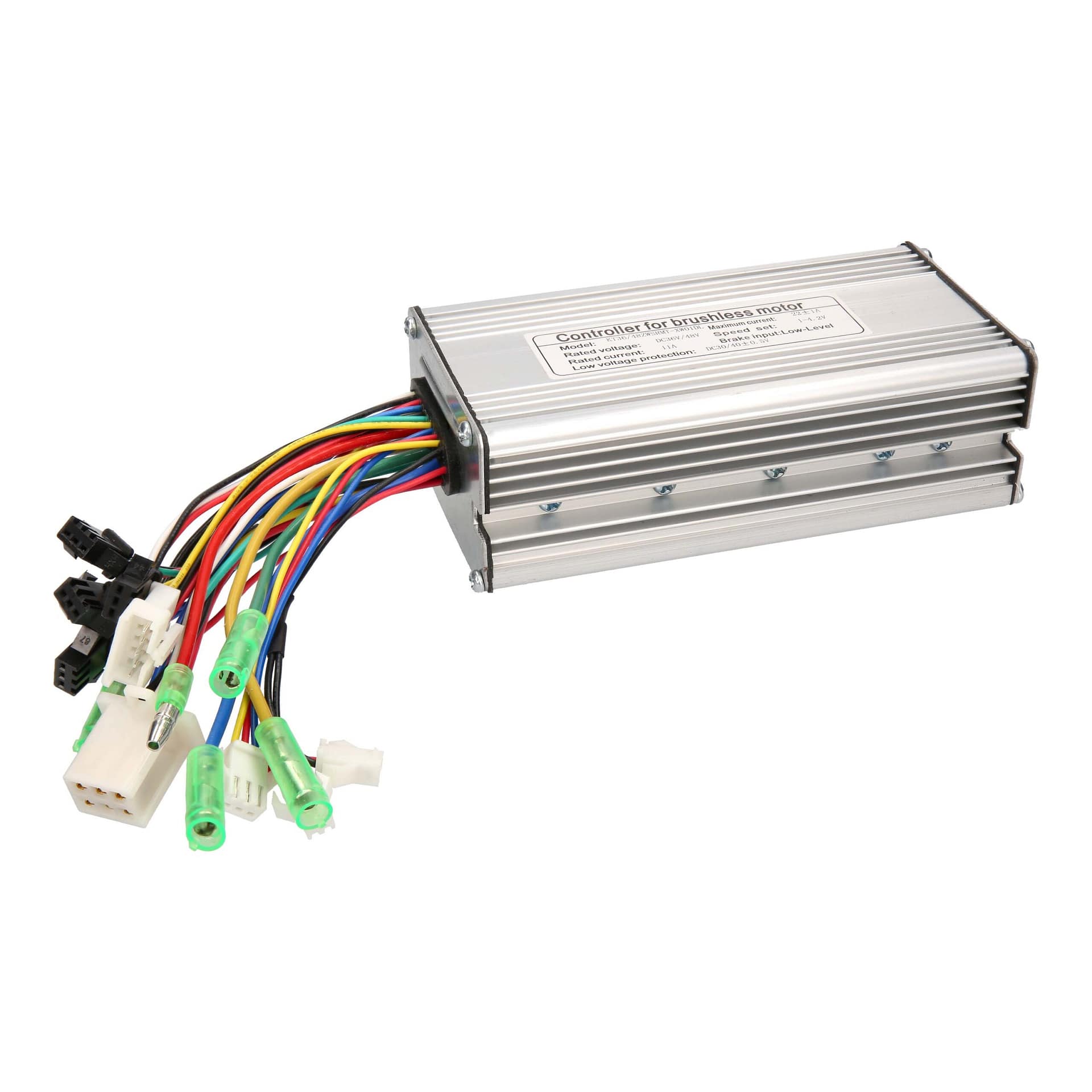

windmeile | E-Bike Controller Professional 36V 48V 500W, Block, max. 22A, 6-Pin 2,8mm Stecker, für Motoren mit und ohne Hallsensoren

€47,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
(102 Kundenrezensionen)

GTIN 4251973600117 Artikelnummer 20161000005 Kategorien ,


  • Kostenloser Versand innerhalb Deutschlands*
  • 30 Tage Rückgaberecht**
  • Technischer Kundenservice

Eigenschaften

Farbe:
Silber
Marke:
windmeile
Spannung:
36V, 48V
Motortemperatursensorfunktion:
Nein
Bremslichtanschluss:
Nein
Kommutierung:
Block
Kompatibilität:
W100, W150, W200, WTA300
Abmessungen:
126x67x39mm
Akkuhalterung:
nicht relevant
Produktlinie:
windmeile - Professional
Controllerintegration:
Controllerbox
Controller-Akku-Stecker:
4mm Bullet
Modell:
KT
Spannung - Leistung:
36V - 500W, 48V - 500W
Leistung:
500W
Modell (alt):
W100
Kompatibilität (neu):
W100, W150, W200, WTA300
Stecker:
4mm Bullet Female, 6-Pin 2.8mm Plug
Max. Stromstärke:
22A
Programmierbar:
Ja
Akku-Controller-Stecker:
4mm Bullet
Lichtmodul:
36V - 3W, 48V - 3W
Max. Eingangsspannung:
60V

Highlights

  • windmeile Professional E-Bike-Controller für bürstenlose Nabenmotoren wie windmeile W150, W200 und WTA300
  • Betriebspunkte 36V – 500W und 48V – 500W
  • 11A Nennstrom und maximal 22A Stromstärke
  • Blockkommutierung für Motoren mit und ohne Hallsensoren, Betrieb auch bei defekten Motor-Hallsensoren möglich
  • Drei getrennte Motorphasenanschlüsse
  • Gemeinsamer 6-Pin-2,8mm-Anschluss für Hall- und Geschwindigkeitssensor
  • Akkuanschluss über zwei 4mm-Bullet-Buchsen für Plus und Minus
  • Ausschließlich mit KT-Displays kompatibel und Motorparameter über das Display einstellbar
  • Gehäusemaße 126 × 67 × 39 mm für den Einbau in eine Controllerbox
  • Zwei Lichtanschlüsse für windmeile-Professional-Front- und Rücklichter mit Lichtmodul 36V – 3W oder 48V – 3W

Beschreibung

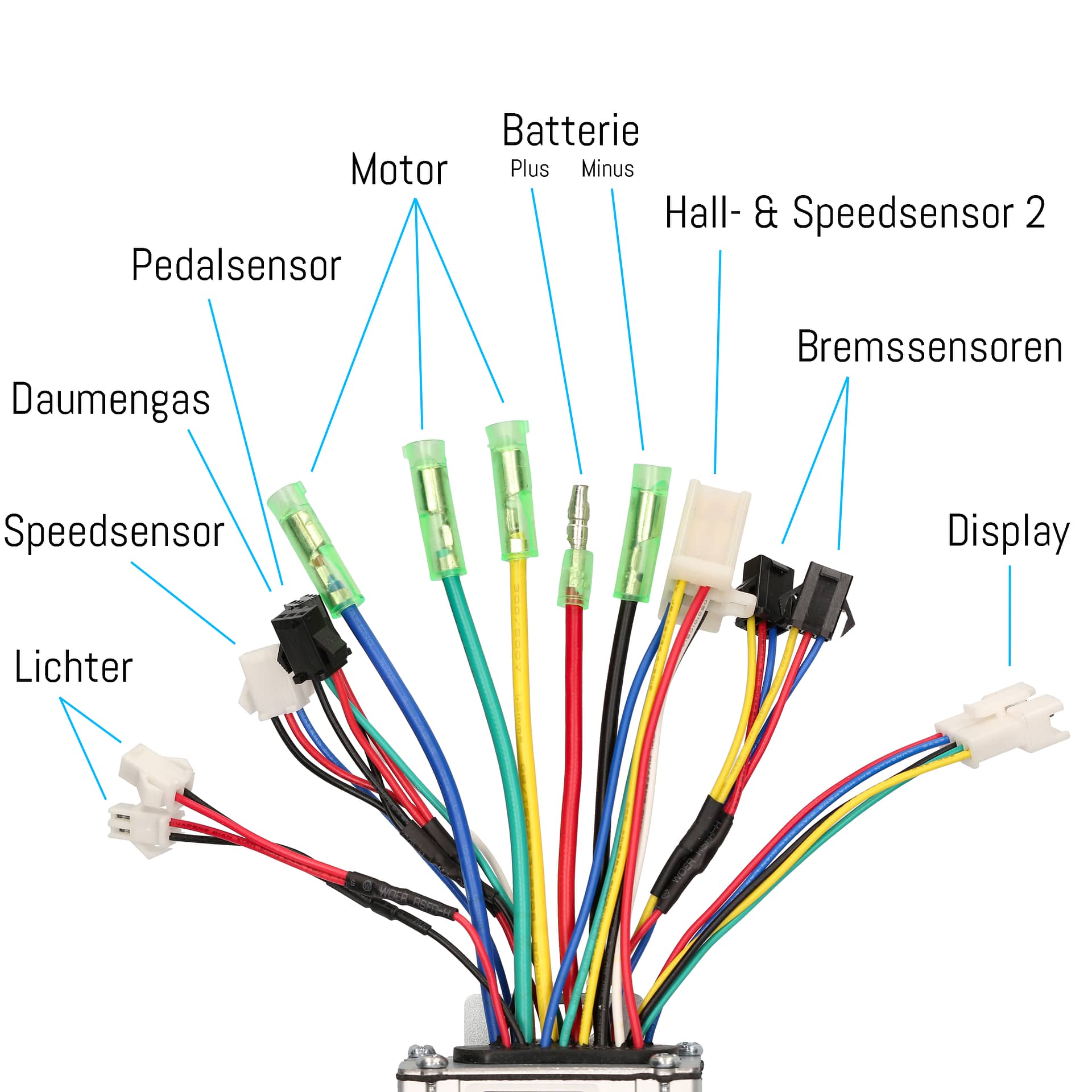

Der windmeile Professional ist ein E-Bike-Block-Controller für bürstenlose Nabenmotoren im windmeile-Professional-System, darunter windmeile W150, W200 und WTA300. Er steuert den Motor und verarbeitet die Signale der angeschlossenen Sensoren und Bedienelemente. Die Blockkommutierung ermöglicht den Betrieb mit und ohne Hallsensoren sowie bei defekten Motor-Hallsensoren, wobei das Anfahren im Fehlerfall weniger gleichmäßig ausfällt. Der Controller unterstützt die Betriebspunkte 36V – 500W und 48V – 500W bei 11A Nennstrom und maximal 22A. Drei getrennte Motorphasenanschlüsse und ein gemeinsamer 6-Pin-2,8mm-Anschluss für Hall- und Geschwindigkeitssensor bilden die motorspezifischen Schnittstellen. Der Akku wird über zwei 4mm-Bullet-Buchsen für Plus und Minus angeschlossen. Das 126 × 67 × 39 mm große Gehäuse ist für eine Controllerbox vorgesehen. Es stehen je ein Anschluss für Display, Daumengas und PAS sowie zwei Bremsanschlüsse zur Verfügung. Die beiden Lichtanschlüsse sind ausschließlich für Front- und Rücklichter der windmeile-Serie Professional vorgesehen. Ihre Ausgangsspannung entspricht der Akkuspannung, das Lichtmodul ist für 36V – 3W und 48V – 3W ausgelegt.

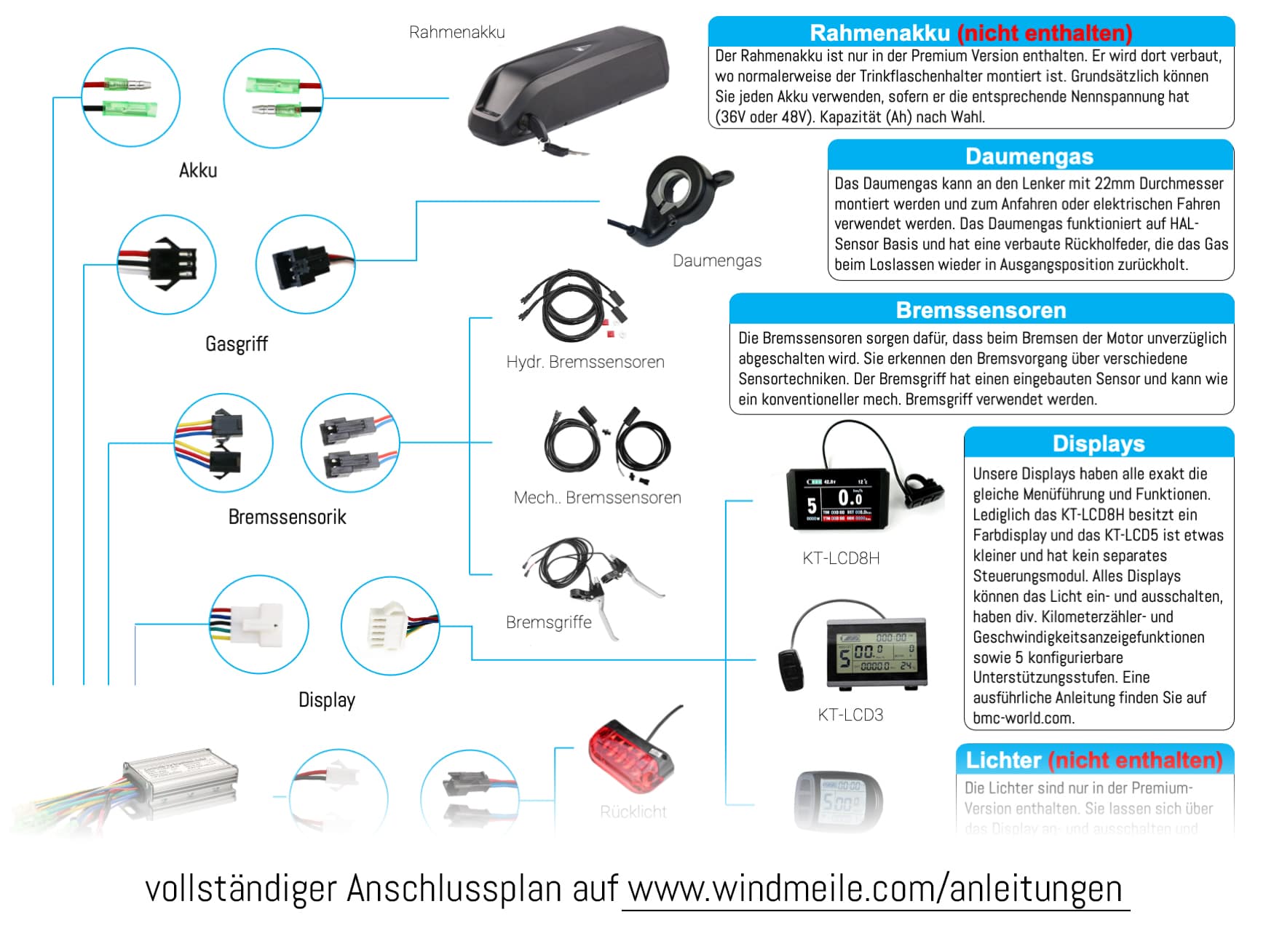

Verbinden Sie die Motorphasen einzeln mit den zugehörigen Anschlüssen und schließen Sie vorhandene Hall- und Geschwindigkeitssensoren am gemeinsamen Sensoranschluss an. Ordnen Sie die Akkuleitungen den Anschlüssen für Plus und Minus entsprechend ihrer Polarität zu. Für die Anzeige und die Einstellung der Motorparameter schließen Sie ausschließlich ein KT-Display an. Der Betrieb ohne Display ist durch eine Überbrückung gemäß Herstelleranleitung möglich. Nutzen Sie dafür die dort beschriebene Vorgehensweise. Vor dem Kauf oder Austausch sollten Sie Systemspannung, Motorzuordnung, Steckerausführung und verfügbaren Einbauraum abgleichen.

Wichtige Hinweise

Die Temperaturfunktion von Controller und Motor muss zusammenpassen: Einen Motor mit Temperatursensor nur an einem Controller mit Temperaturfunktion betreiben, einen Motor ohne Temperatursensor nur an einem ohne. Sonst können falsche Geschwindigkeitswerte angezeigt werden.

Lieferumfang

  • Controller für 36V – 500W und 48V – 500W mit Professional-Steckern
Gewicht 0,288 kg
Maße 24 × 12 × 4 cm
Spannung

36V, 48V

EU-Verantwortl. Postleitzahl

85757

Motortemperatursensorfunktion

Nein

Bremslichtanschluss

Nein

Kommutierung

Block

Farbe

Silber

Kompatibilität

W100, W150, W200, WTA300

Abmessungen

126x67x39mm

EU-Verantwortl. Telefonnr.

+498990422032

Akkuhalterung

nicht relevant

EU-Verantwortl. Hausnummer

5

EU-Verantwortl. E-Mail

[email protected]

EU-Verantwortl. Laendercode

DE

EU-Verantwortl. Laendername

Germany

EU-Varantwortl. Strasse

Liebigstr.

EU-Verantwortl. Stadt

Karlsfeld

Produktlinie

windmeile – Professional

EU-Verantwortl. Handelsname

windmeile GmbH

Marke

windmeile

Controllerintegration

Controllerbox

Controller-Akku-Stecker

4mm Bullet

Modell

KT

Spannung - Leistung

36V – 500W, 48V – 500W

Leistung

500W

Modell (alt)

W100

Kompatibilität (neu)

W100, W150, W200, WTA300

Aufwandspauschale

Nein

Stecker

4mm Bullet Female, 6-Pin 2.8mm Plug

Max. Stromstärke

22A

Programmierbar

Ja

Akku-Controller-Stecker

4mm Bullet

Lichtmodul

36V – 3W, 48V – 3W

Max. Eingangsspannung

60V
