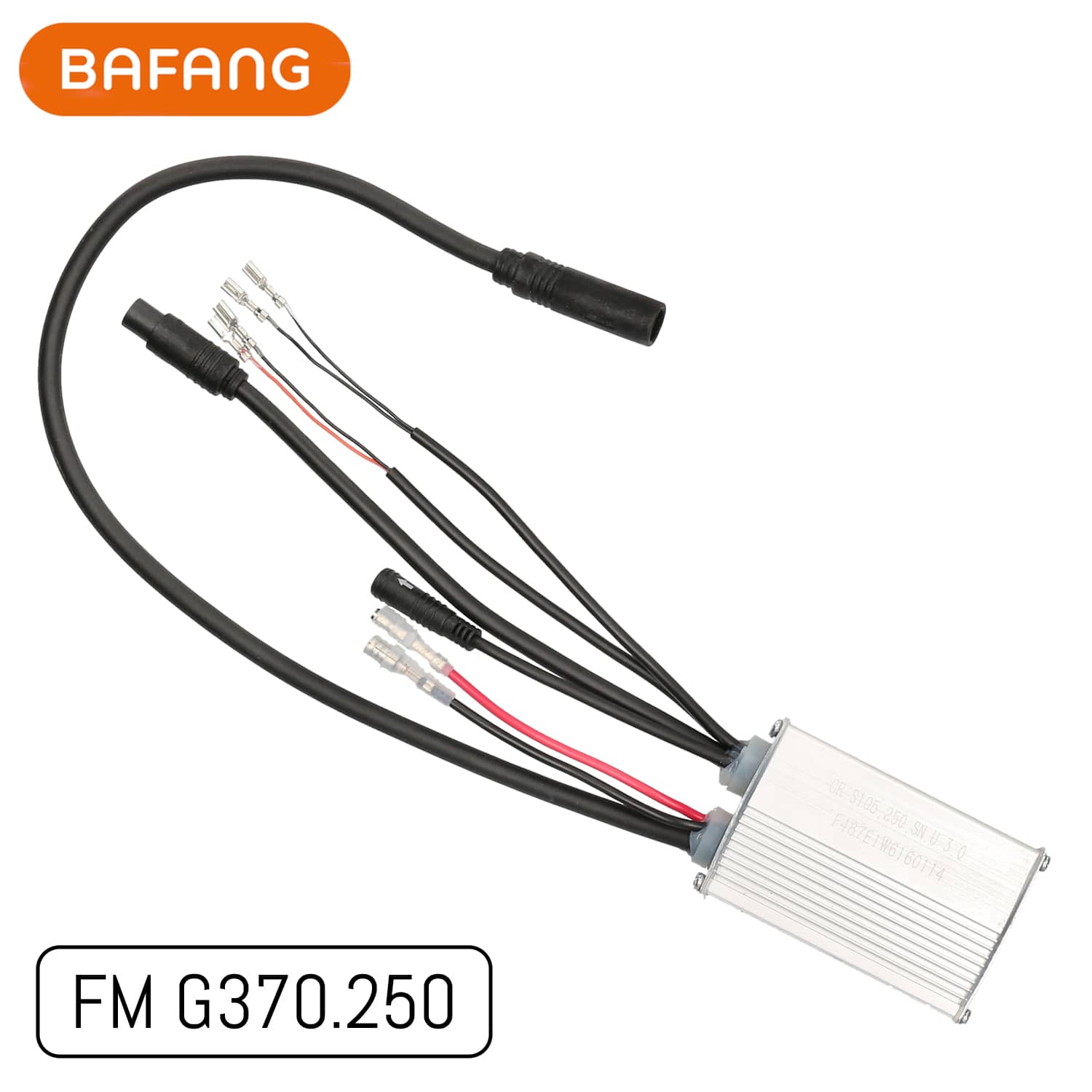

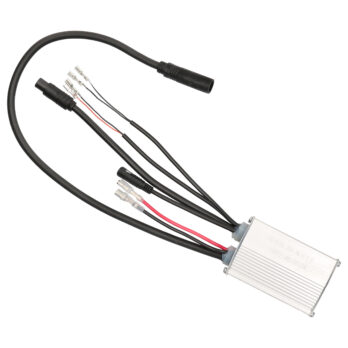

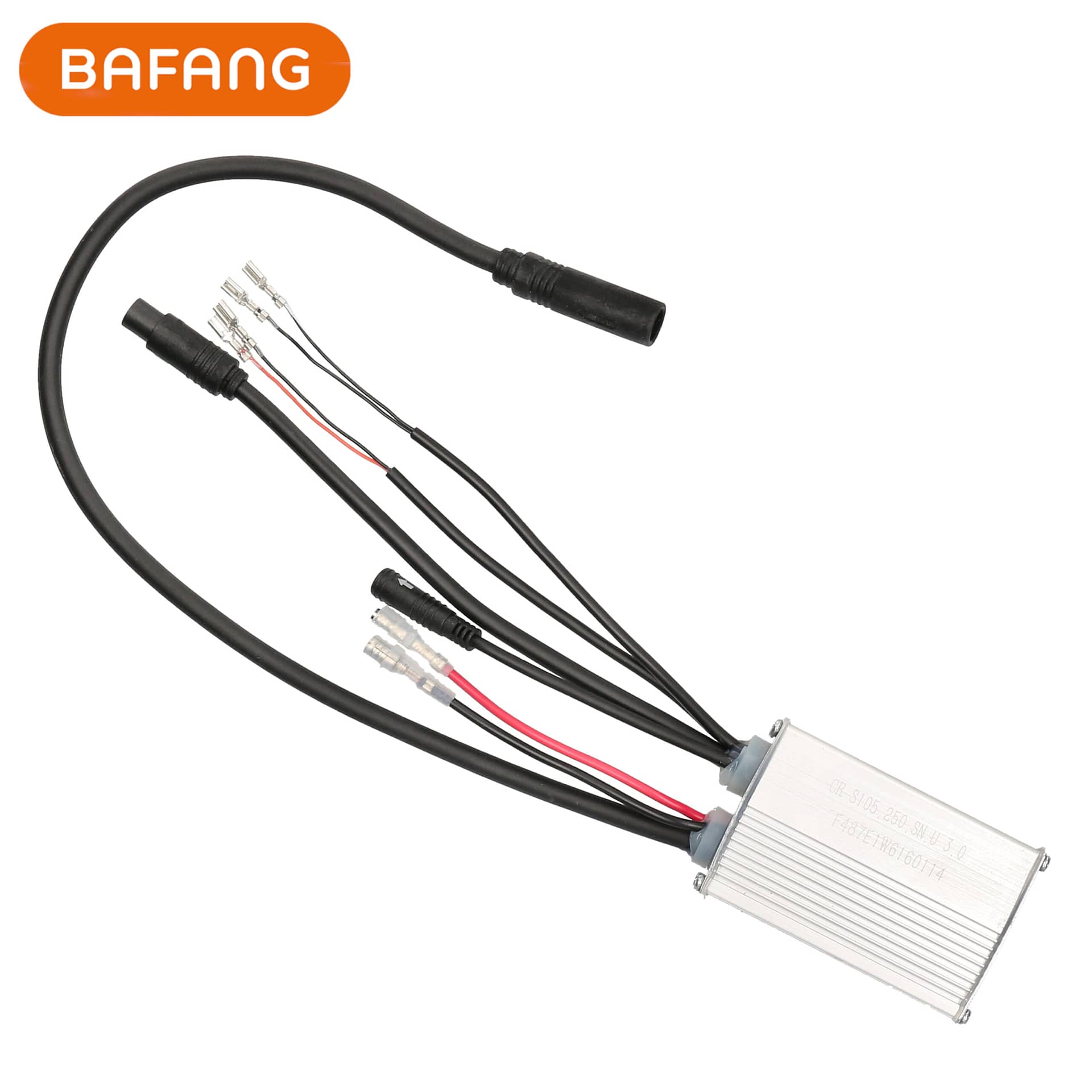

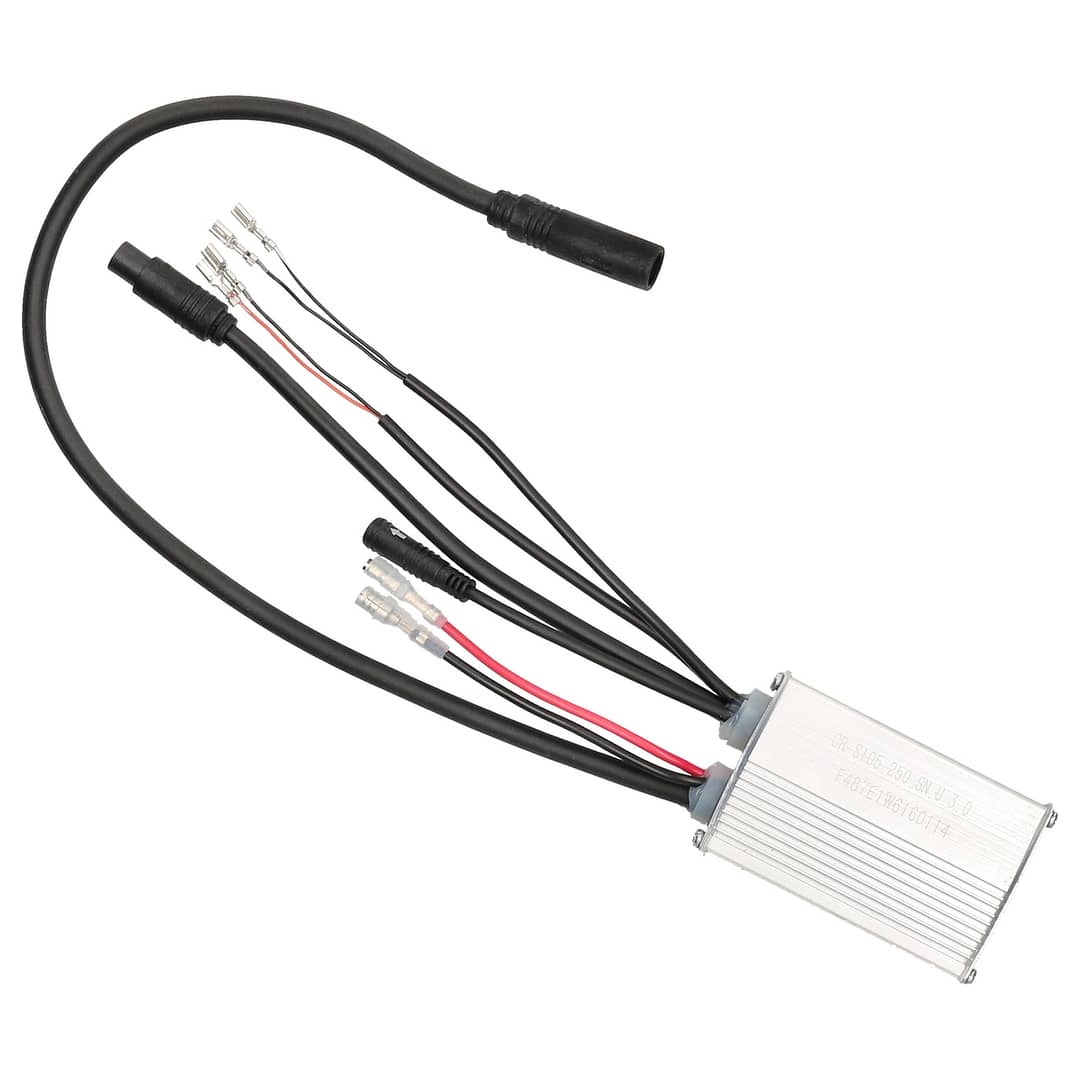

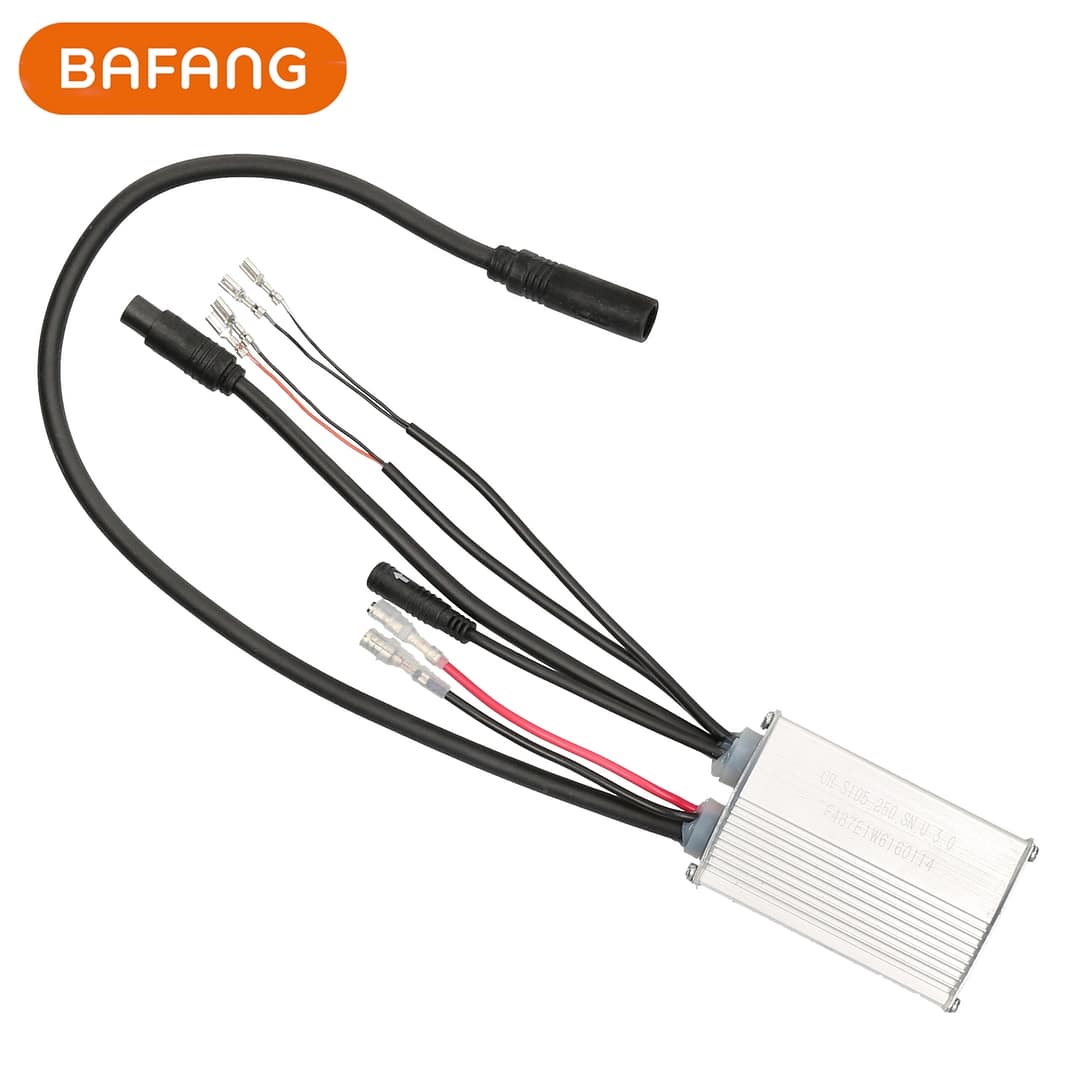

Bafang | E-Bike Sinus-Controller CR S105.250.SN 36V 48V 250W, UART, 8-Pin Z812AM 9-Pin Z910AM, max. 12A 13A, für Nabenmotoren G020 G040 G370

ab €67,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
(114 Kundenrezensionen)

GTIN n. a. Artikelnummer n. v. Kategorien ,


  • Kostenloser Versand innerhalb Deutschlands*
  • 30 Tage Rückgaberecht**
  • Technischer Kundenservice

Eigenschaften

Farbe:
Silber
Marke:
Bafang
Produktlinie:
Bafang - UART
Modell:
CR S105.250.SN
Abmessungen:
83x53x33mm
Motortemperatursensorfunktion:
Nein
Bremslichtanschluss:
Nein
Kommutierung:
Sinus
Akkuhalterung:
nicht relevant
Controller-Akku-Stecker:
5mm Bullet
Spannung:
36V
Controllerintegration:
Controllerbox, Gepäckträger
Modell (alt):
FM G020.250 D, RM G020.250 D, FM G370.250 D, RM G040.250 D, RM G040.250 DC, RM G020.250 DC, W100, W150
Spannung - Leistung:
36V - 250W
Kompatibilität:
FM G020.250 D, FM G370.250 D, RM G040.250 D/DC, RM G020.250 DC, RM G020.250 D, windmeile Motor
Leistung:
250W
Kompatibilität (neu):
FM G020.250 D, RM G020.250 D, FM G370.250 D, RM G040.250 D, RM G040.250 DC, RM G040.250.DC, RM G020.250 DC, W050, W100, W150, W200, WTA300
Stecker:
Z812AM
Akku-Controller-Stecker:
5mm Bullet
Motorstecker:
Z910AM
Max. Stromstärke:
13A, 12A
Programmierbar:
Ja
Radgröße:
frei einstellbar

Highlights

  • Bafang CR S105.250.SN für Bafang-UART-Antriebssysteme
  • Ausführungen mit 36V – 250W und 48V – 250W
  • Maximale Stromstärke je Ausführung 13 A oder 12 A
  • Sinus-Kommutierung für Nabenmotoren mit Hallsensoren
  • Motorzuordnung je Variante: Bafang FM G370.250 D, FM G020.250 D, RM G020.250 D/DC oder RM G040.250 D/DC
  • windmeile-Ausführung für W100, W150, W050, W200 und WTA300

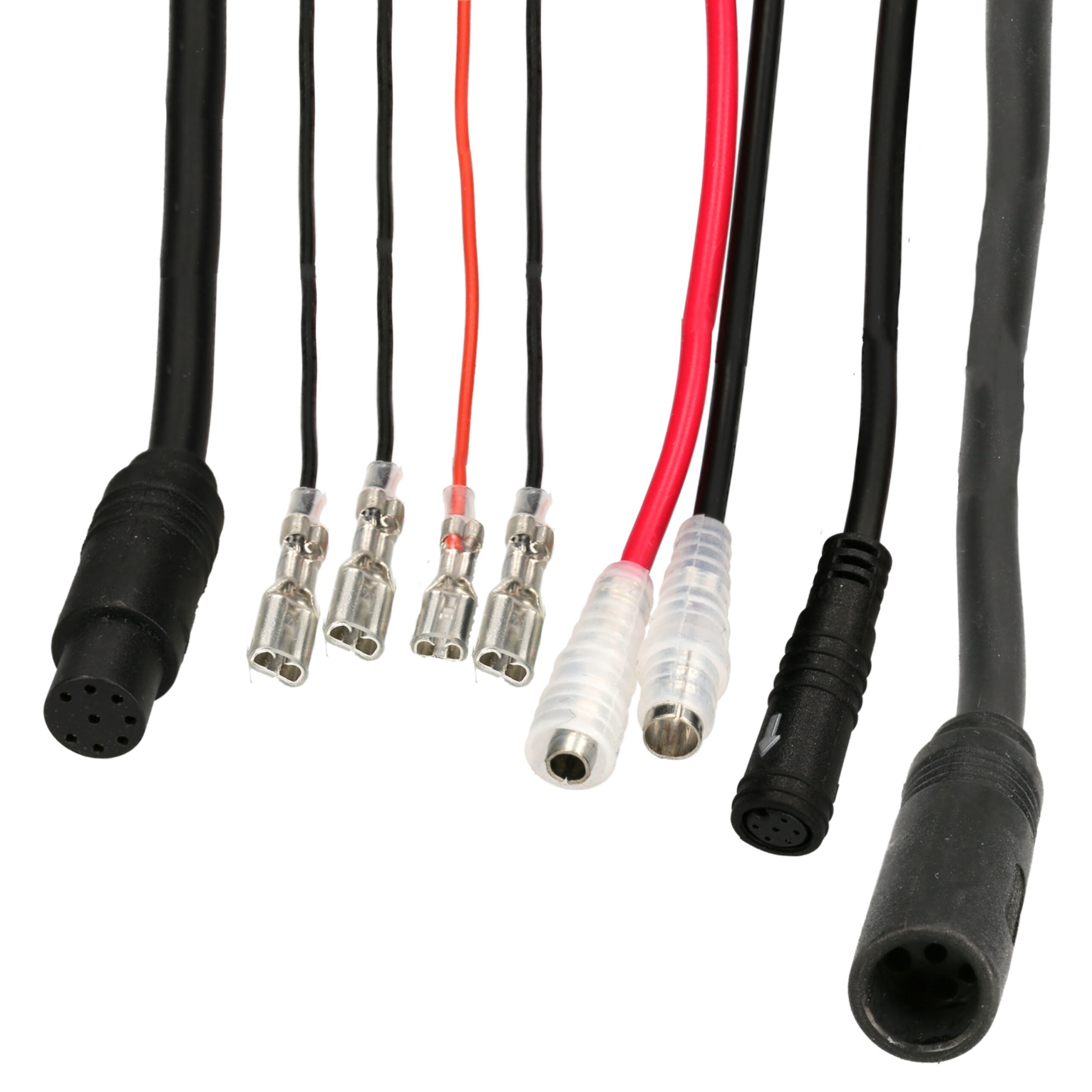

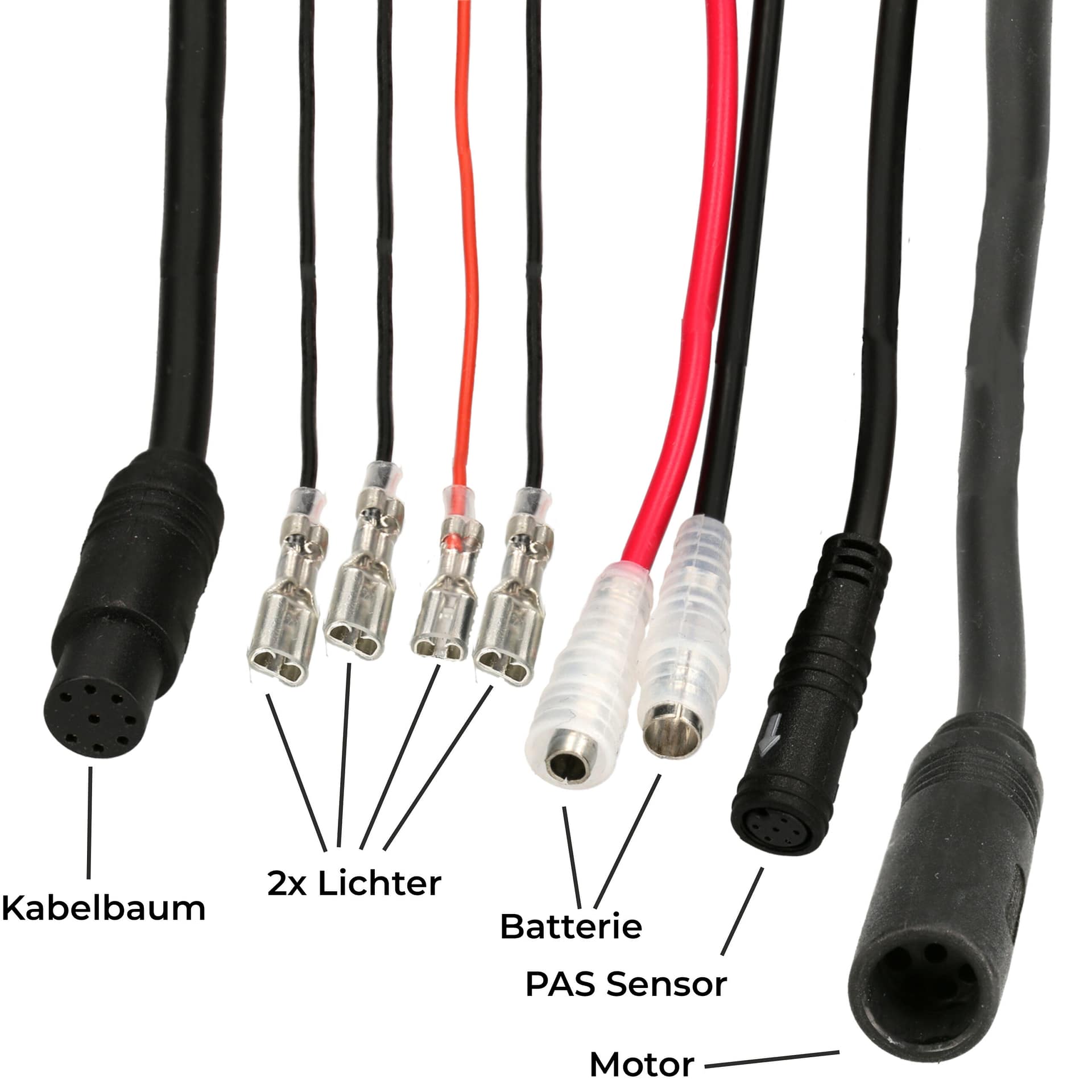

  • Kabelbaumanschluss als 8-Pin-Buchse Z812AM für den Stecker Z812AG
  • Motoranschluss als 9-Pin-Julet-Buchse Z910AM, auch als 9-Pin Higo bekannt
  • 2-poliger Akkuanschluss mit 5-mm-Bullet-Kontakten

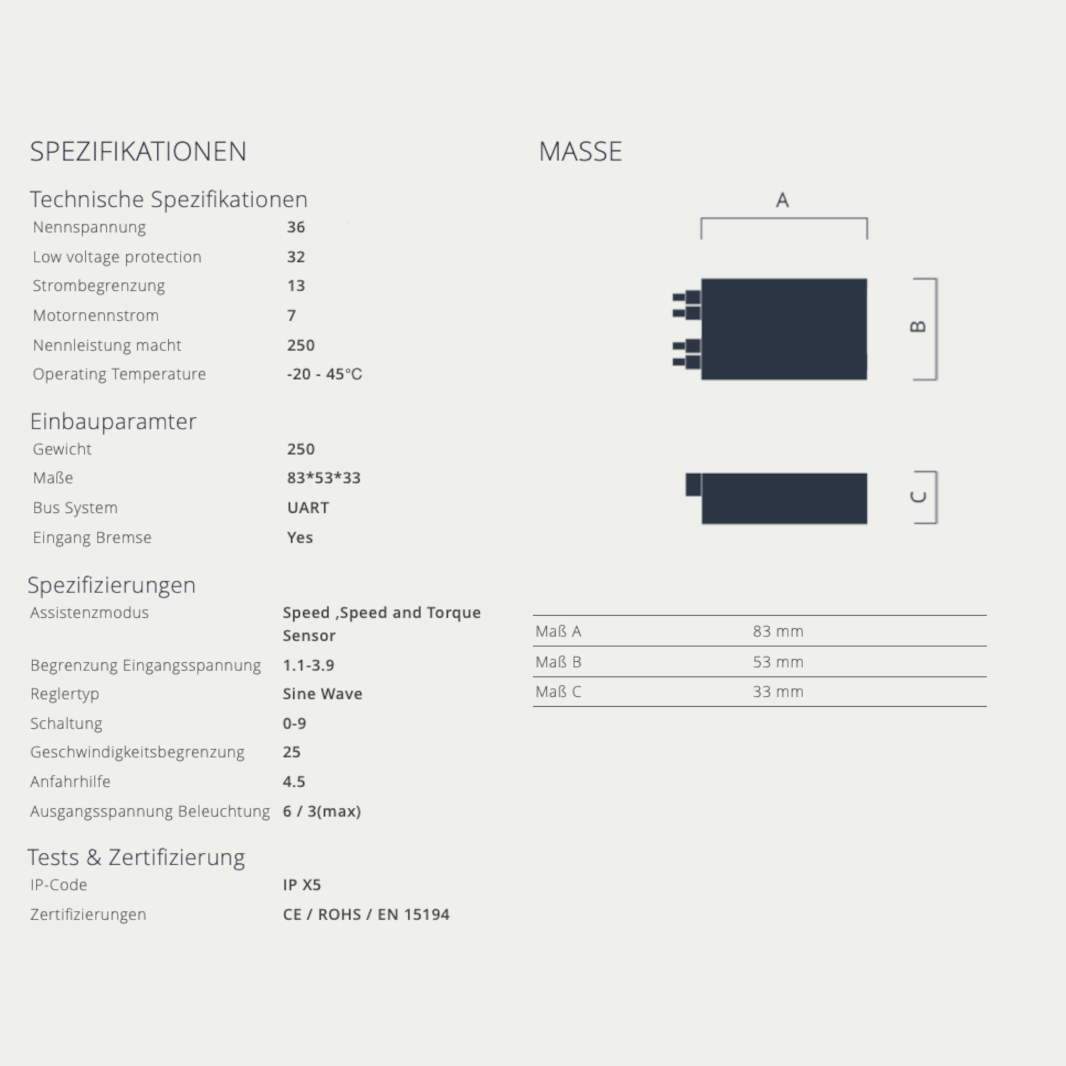

  • Kompakte Abmessungen von 83 × 53 × 33 mm für die Integration am Gepäckträger oder in einer Controllerbox

Beschreibung

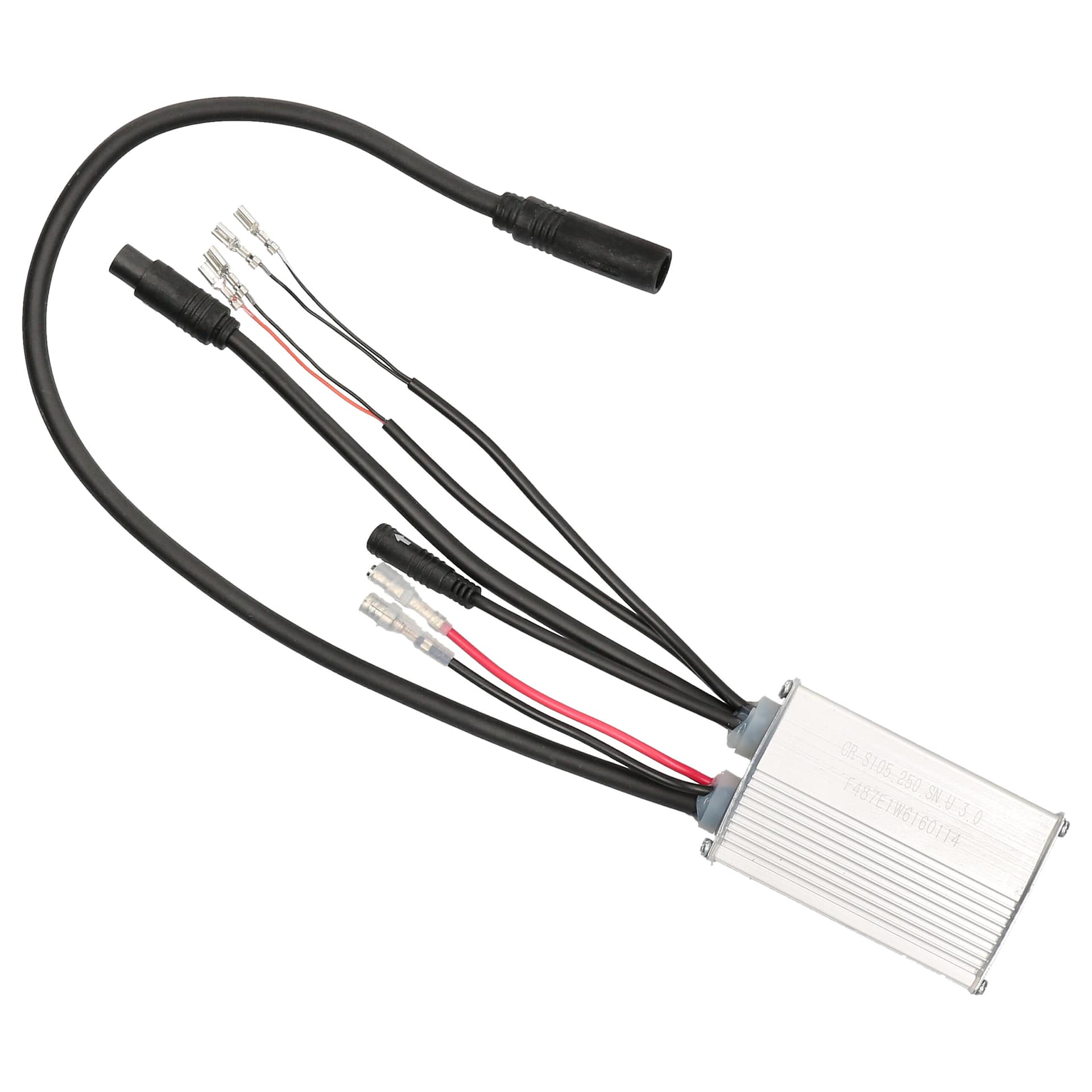

Der Bafang CR S105.250.SN ist ein programmierbarer E-Bike-Sinus-Controller für Bafang-UART-Systeme mit Nabenmotoren der Serien G020, G040 und G370 sowie die zugeordnete windmeile-Ausführung. Als Torque-Controller verarbeitet er Pedal-, Brems- und Motor-Hallsensorsignale, steuert den Motor und übermittelt Sensorinformationen an das Display. Die Sinus-Kommutierung setzt einen Motor mit Hallsensoren voraus. Verfügbar sind 36V – 250W mit maximal 13 A und 48V – 250W mit maximal 12 A. Der Controller verfügt über neun Unterstützungsstufen und eine Geschwindigkeitsbegrenzung von 25 km/h. Er schaltet außerdem die Beleuchtung und besitzt einen Anschluss für einen Geschwindigkeitssensor. Der Lichtausgang liefert maximal 3 W und ist ausschließlich für windmeile StVZO-Front- und Rücklichter mit Professional-Steckersystem vorgesehen. Die Julet-Steckverbindungen sind witterungsbeständig. Wählen Sie die Ausführung nach der vollständigen Motorbezeichnung und der Systemspannung. Bei RM G020.250 D gehört die Schraubkranzaufnahme zur Zuordnung, bei RM G020.250 DC die Kassettenaufnahme, während die RM-G040.250-D/DC-Ausführung beide Aufnahmen unterstützt.

Für den Anschluss von Display, Gasgriff und zwei Bremssensoren verbinden Sie einen Bafang-1T4-UART-Kabelbaum mit dem Kabelbaumanschluss des Controllers. Das Display wird an den vorgesehenen Displayzweig angeschlossen und muss ein Bafang-UART-Modell mit korrespondierendem Stecker sein. Gasgriff und Bremssensoren werden mit den jeweiligen Abzweigen verbunden. Zur Verbindung des Nabenmotors ist ein passendes Bafang- oder windmeile-Motorkabel erforderlich. Als Drehmomentsensoren eignen sich Bafang SR PA211.32.ST und SR PA222.32.ST. Gleichen Sie vor dem Kauf die Motorzuordnung, Systemspannung, UART-Schnittstelle, Steckerausführungen und den verfügbaren Einbauraum mit dem vorhandenen System ab.

Lieferumfang

  • 1 Bafang E-Bike-Controller CR S105.250.SN
Gewicht 0,251 kg
Maße n. v.
Produktlinie

Bafang – UART

Modell

CR S105.250.SN

Abmessungen

83x53x33mm

Motortemperatursensorfunktion

Nein

Bremslichtanschluss

Nein

Kommutierung

Sinus

Farbe

Silber

EU-Verantwortl. Telefonnr.

+498990422032

Akkuhalterung

nicht relevant

Controller-Akku-Stecker

5mm Bullet

Spannung

36V

EU-Verantwortl. Handelsname

windmeile GmbH

Controllerintegration

Controllerbox, Gepäckträger

Modell (alt)

FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, W100, W150

Marke

Bafang

EU-Varantwortl. Strasse

Liebigstr.

Spannung - Leistung

36V – 250W

Kompatibilität

FM G020.250, FM G020.250 D, FM G370.250, FM G370.250 D, fm-g020-250-d, fm-g370-250-d, RM G020.250, RM G020.250 D, RM G020.250 DC, RM G040.250, RM G040.250 D, RM G040.250 D/DC, RM G040.250 DC, rm-g020-250-d, rm-g020-250-dc, rm-g040-250-d-dc, W050, W100, W150, W200, windmeile Motor, windmeile-motor, WTA300

EU-Verantwortl. E-Mail

[email protected]

EU-Verantwortl. Hausnummer

5

EU-Verantwortl. Postleitzahl

85757

EU-Verantwortl. Stadt

Karlsfeld

EU-Verantwortl. Laendercode

DE

EU-Verantwortl. Laendername

Germany

Leistung

250W

Kompatibilität (neu)

FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, RM G040.250.DC, W050, W100, W150, W200, WTA300

Aufwandspauschale

Nein

Stecker

Z812AM

Akku-Controller-Stecker

5mm Bullet

Motorstecker

Z910AM

Max. Stromstärke

12A, 13A

Programmierbar

Ja

Radgröße

frei einstellbar
