windmeile© | Pedalsensorik PAS Probekit Waterproof, Professional, Bafang inkl. Magnetscheibenset, Trittfrequenzsensor, Pedalsensor
ab €39,97 inkl. MwSt., zzgl. Versand (DE kostenfrei)
- Kostenloser Versand innerhalb Deutschlands
- 30 Tage Rückgaberecht
- Technischer Kundenservice
| Akkus | Motoren | Displays | Sensoren | Zubehör | u.v.m. |
| Die Highlights | |
|---|---|
 |
Einfache Funktionsweise und Montage |
|
Großartige Variabilität dank 3 Sensoren mit 6 Sensor-Varianten und verschiedenen Magnetscheiben |
|
Ebay-Plus Versand |
|
Blitzschneller Versand innerhalb von 24h |
|
30 Tage Rückgaberecht |
|
Exzellenter Kundenservice – Sie erhalten eine fachlich fundierte Antwort auf Ihre Frage innerhalb von 2 Werktagen! |
| Technische Eigenschaften | |
|---|---|
|
Funktionsweise: Sensor misst an der Tretachse ob getreten wird mit hochwertiger Doppel-Hall-Sensorik |
|

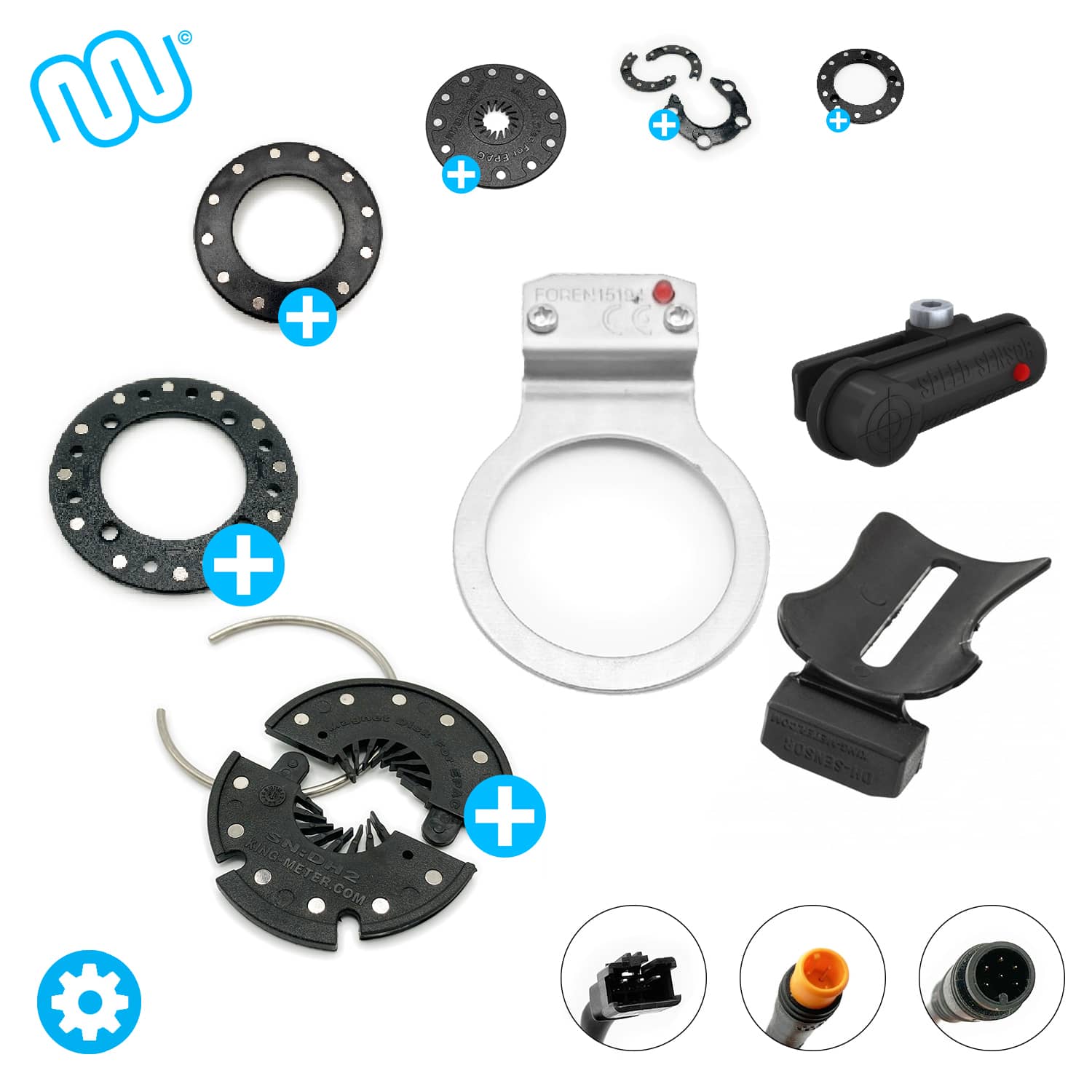

Drei verschiedene Sensoren nach Ihren Bedürfnissen (siehe Details weiter unten) |
|
Normale Funktion der Pedale bleibt erhalten |
|
Kabellänge: 65-68cm |
|
Kompatibilität: Alle bei windmeile erhältlichen Systeme! |
|
Magnetscheibe: Wählen Sie im Dropdown Ihre Art von Tretlager, und erhalten Sie das dazu passende Magnetscheibenset |

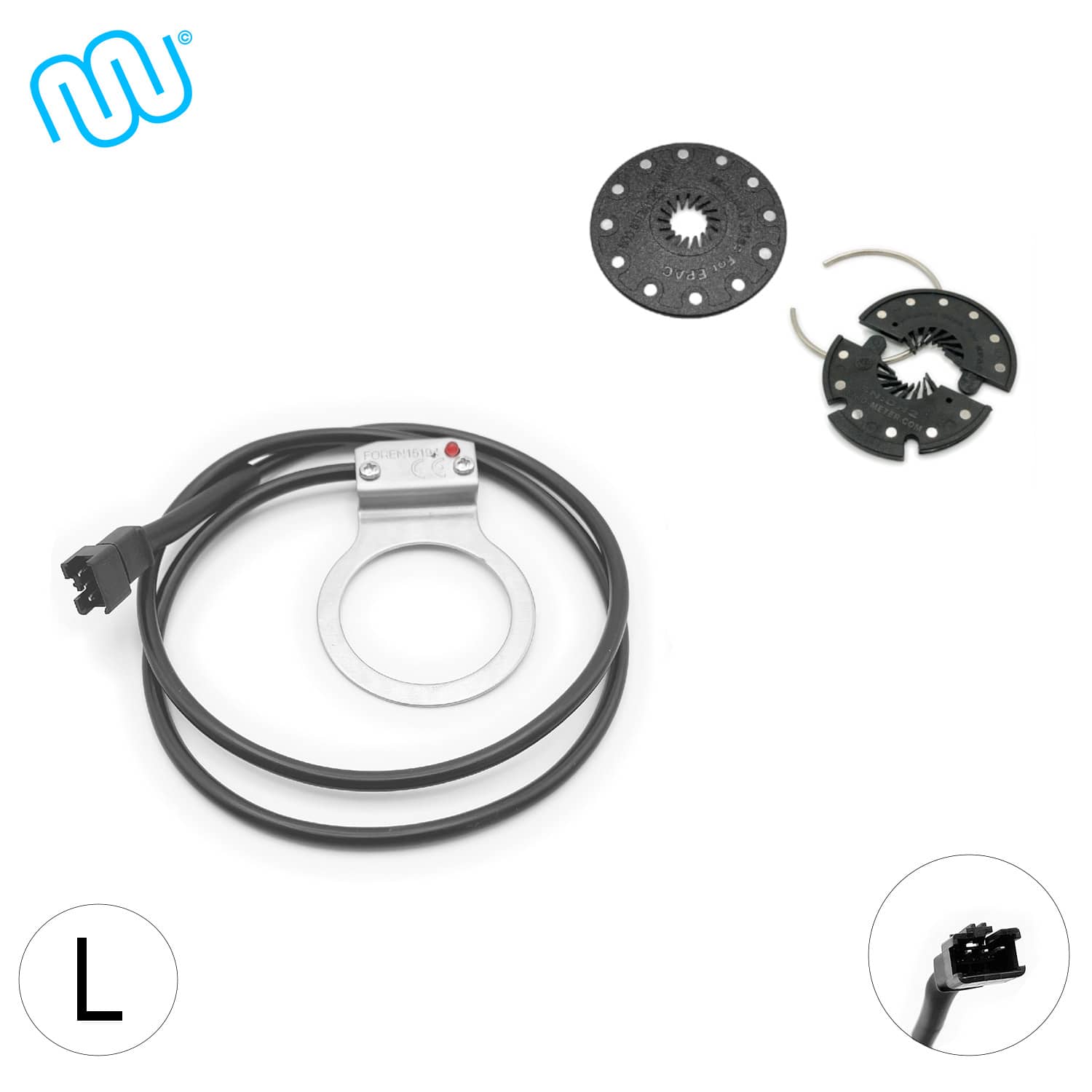

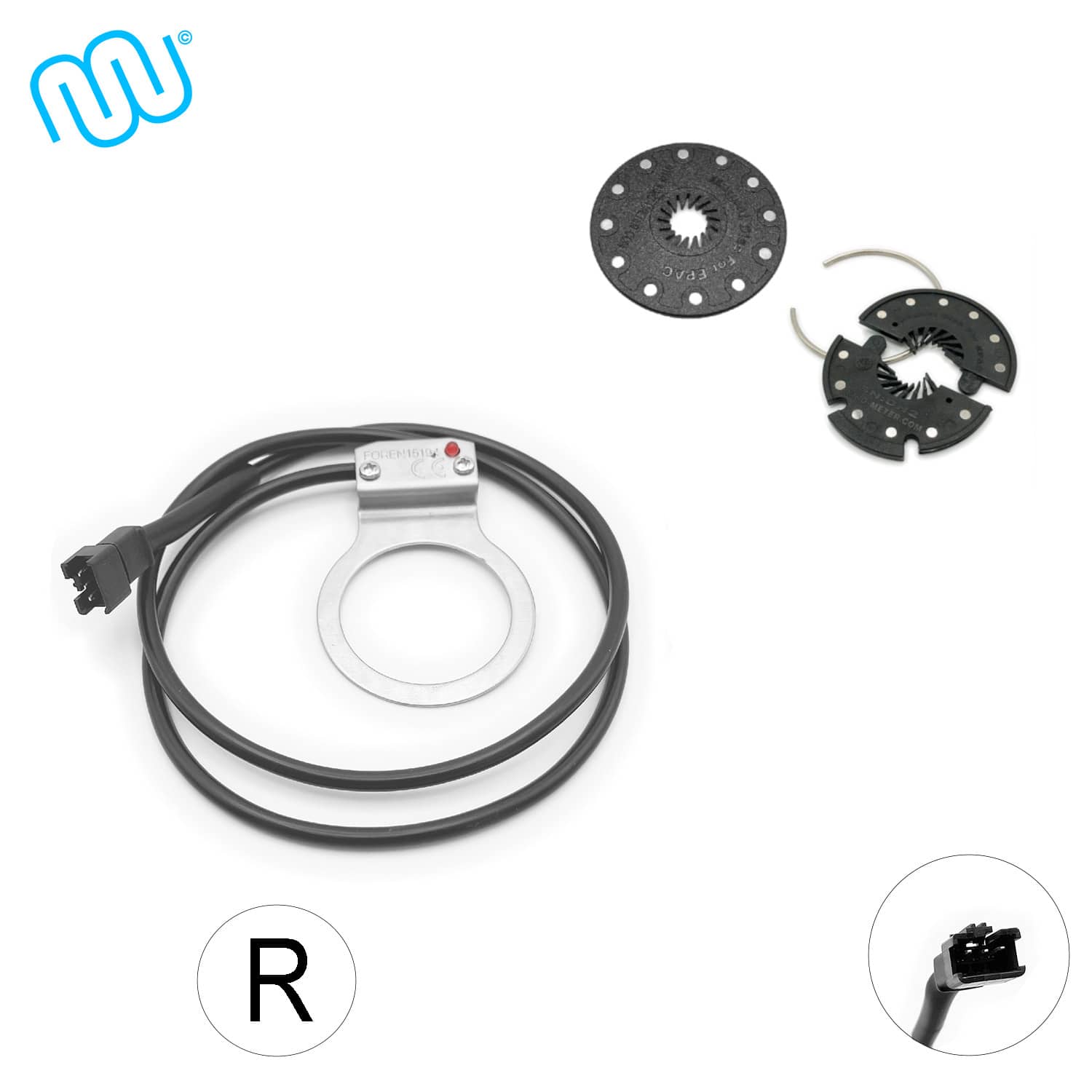

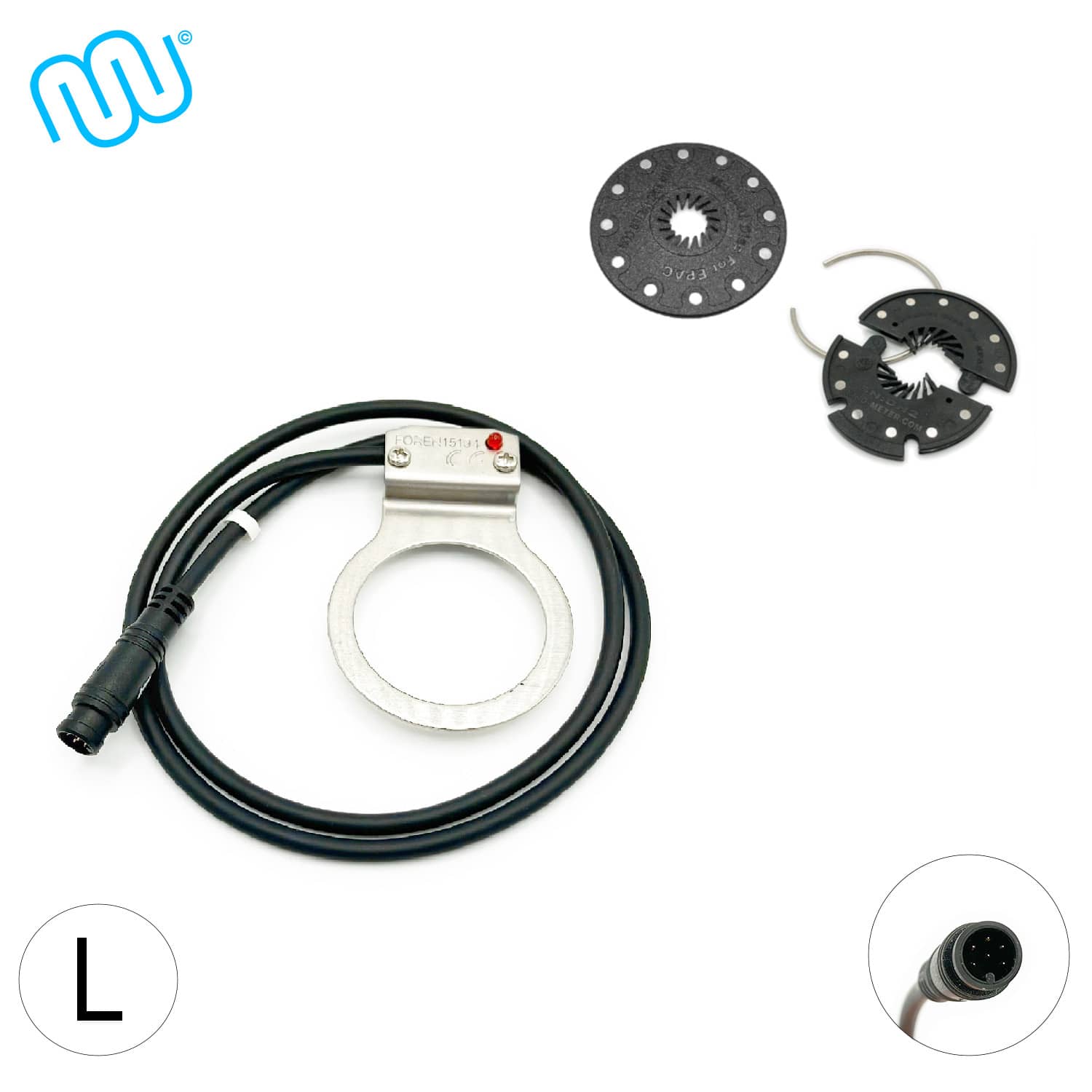

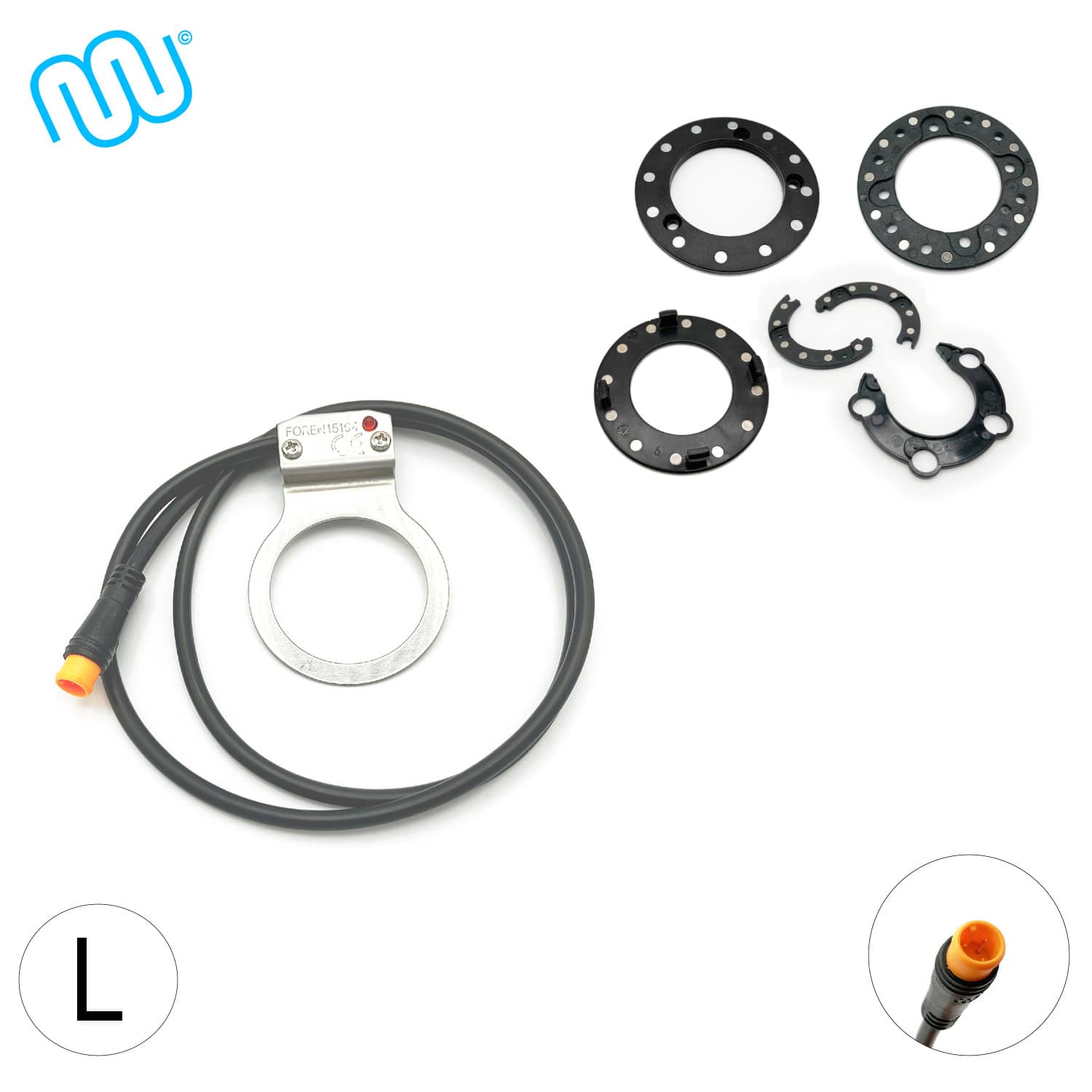

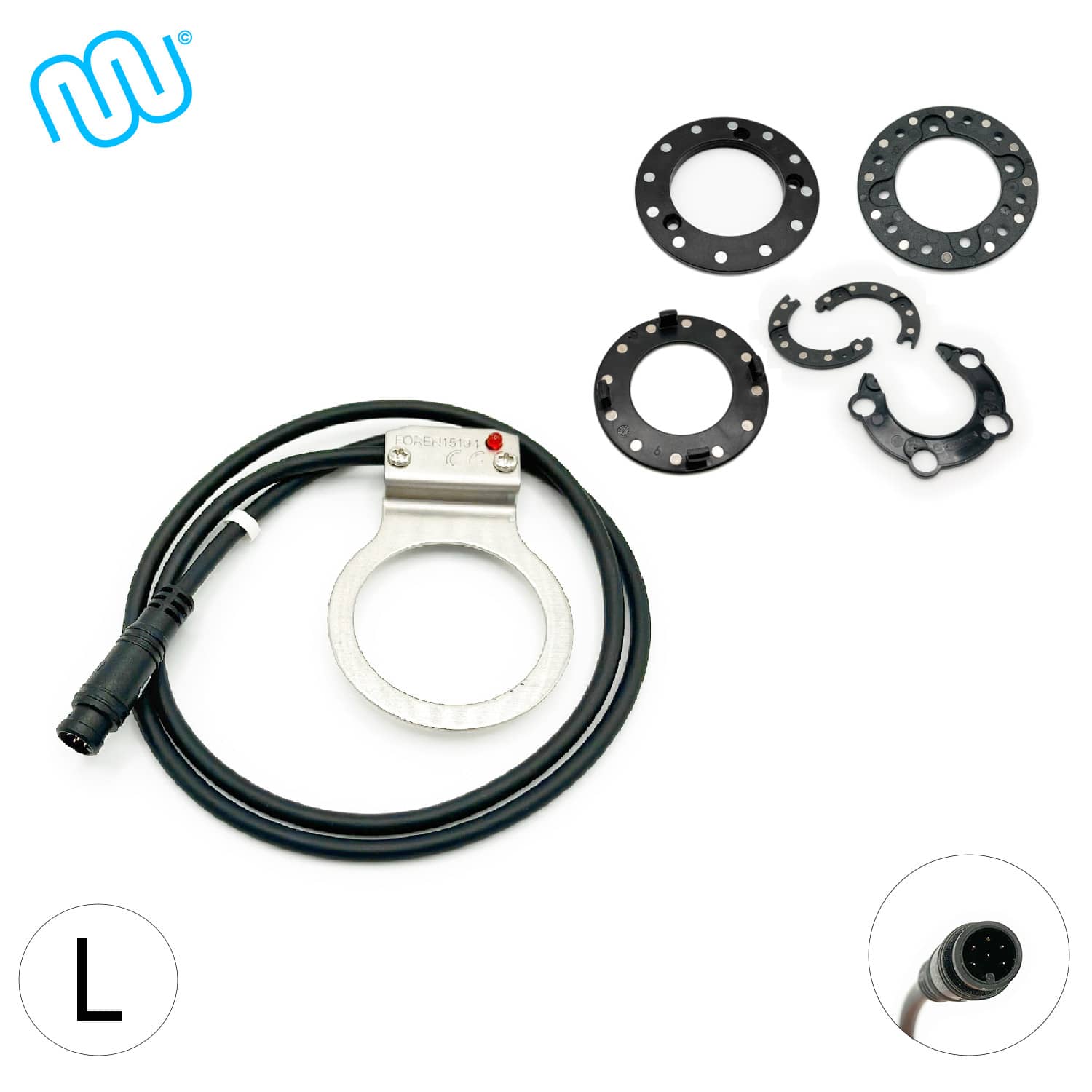

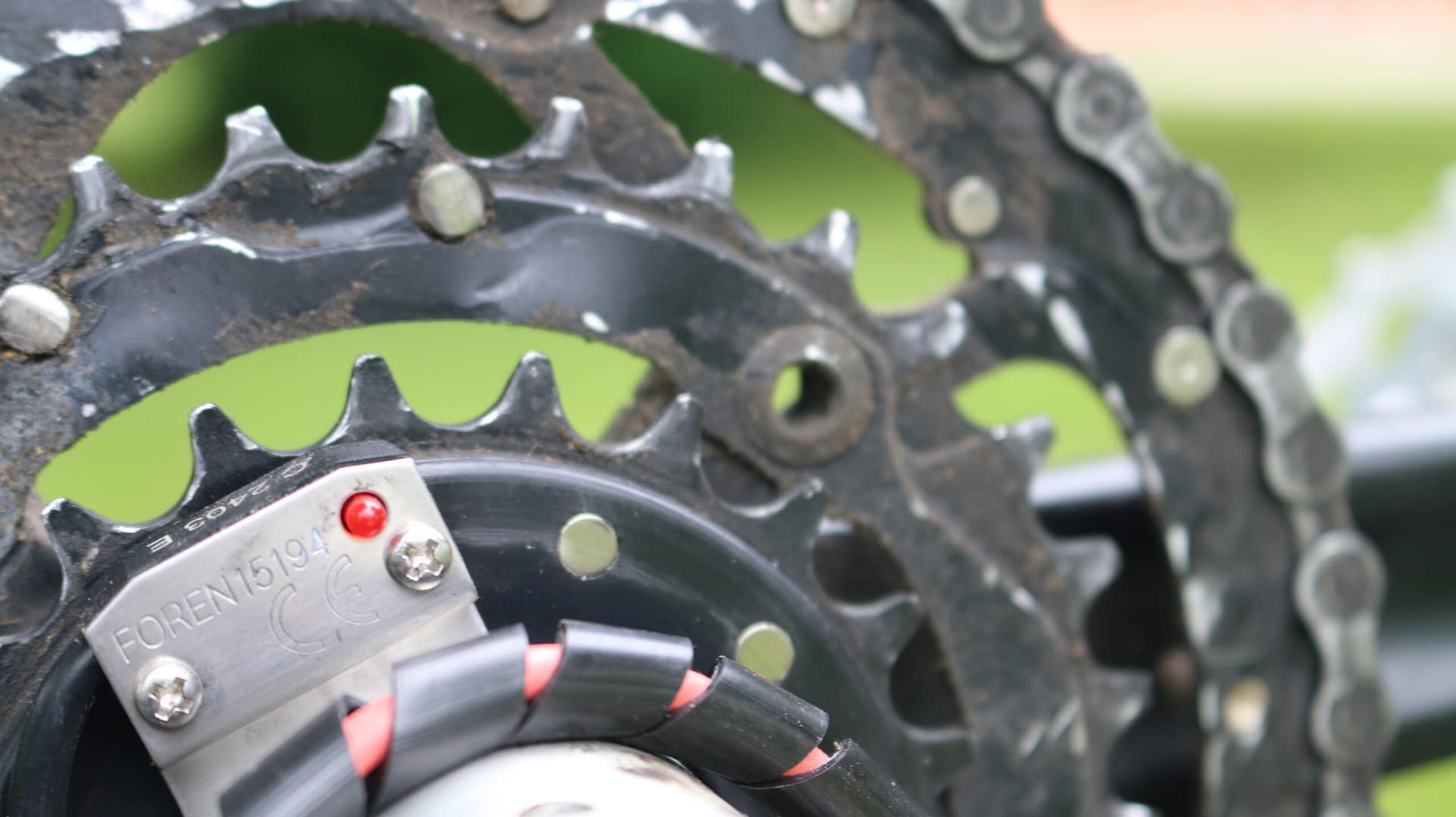

Der KM-DH Pedalsensor in seinen verschiedenen Ausführungen wird über den jeweiligen Stecker mit dem Controller verbunden. PAS (Pedal-Assist-Sensor) ist ein Sensor, der bemerkt, wenn Sie pedalieren. Der Bordcomputer erhält dieses Signal und aktiviert den Elektroantrieb. Der Sensor ist klein, unauffällig und präzise, dank Doppel-Hall-Sensorik. Diese besteht aus zwei Hall-Sensor-Platten, die sowohl die Geschwindigkeit als auch die Richtung der Tretbewegung wahrnehmen. Die PAS-Sensor KM-DH und KM-DH-SSP besitzen ausserdem eine Kontrolle-LED-Leuchte.

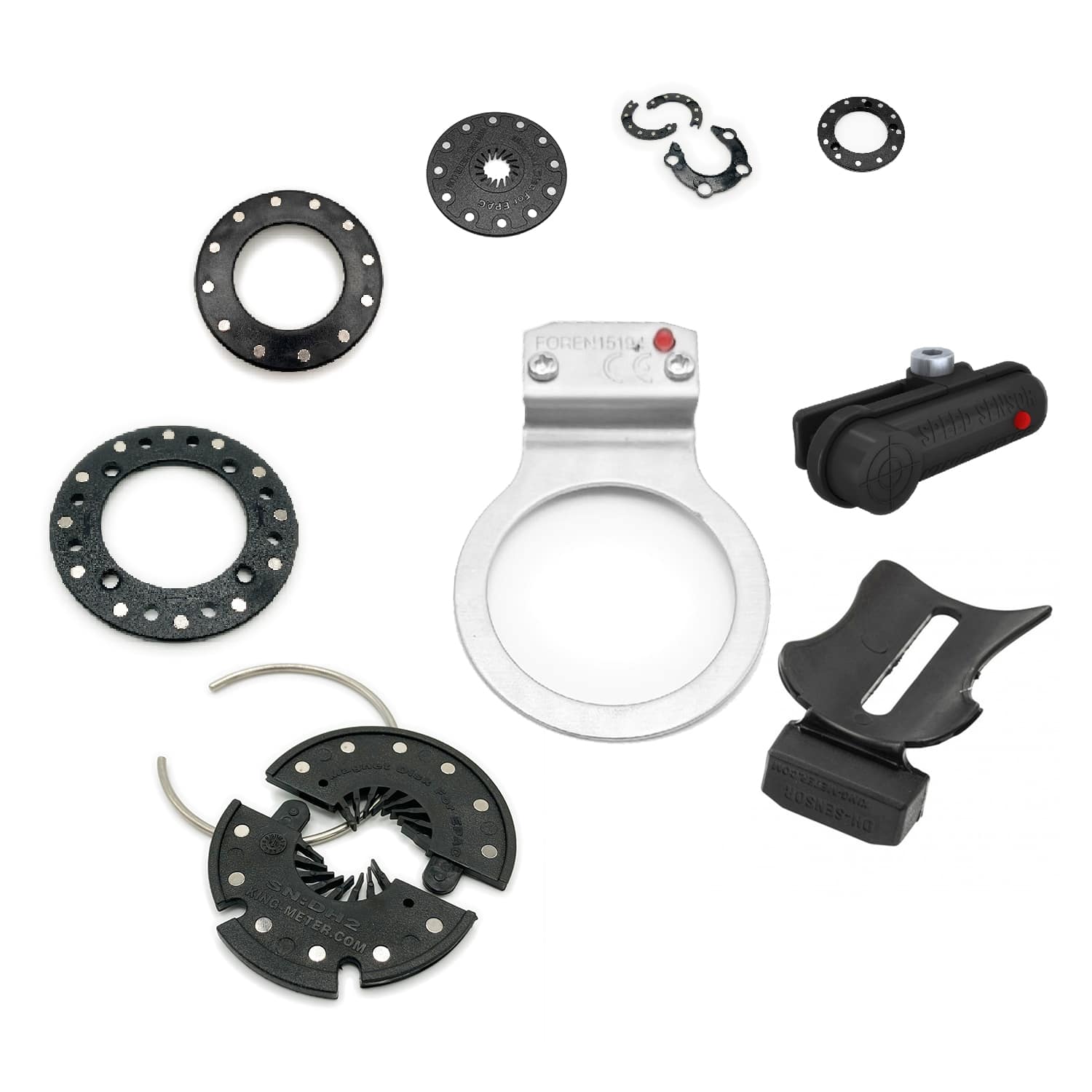

Das Magnetscheibenset besteht aus den Magnetscheiben passend zu Ihrem Tretlagertyp. Bei Standard/Innenlagern erhalten Sie die D01 und D05 Magnetscheibe. Bei Hollowtech und Octalink besteht das Set aus D02, D09, D12 und D17.
Informationen zur Montage finden Sie weiter unten in der Sensor-Tabelle. Der PAS KM-DH benötigt den Ausbau der Tretkurbel, die anderen beiden nicht! Sie können im Dropdown-Menü wählen, ob Sie den Sensor links oder rechts installieren wollen. Die Kabellänge beträgt 65-68 cm.
| Sensor | Sensorik | Montageort | Befestigung | LED Kontrollleuchte | Demontage Tretkurbel | Kabellänge |
|---|---|---|---|---|---|---|

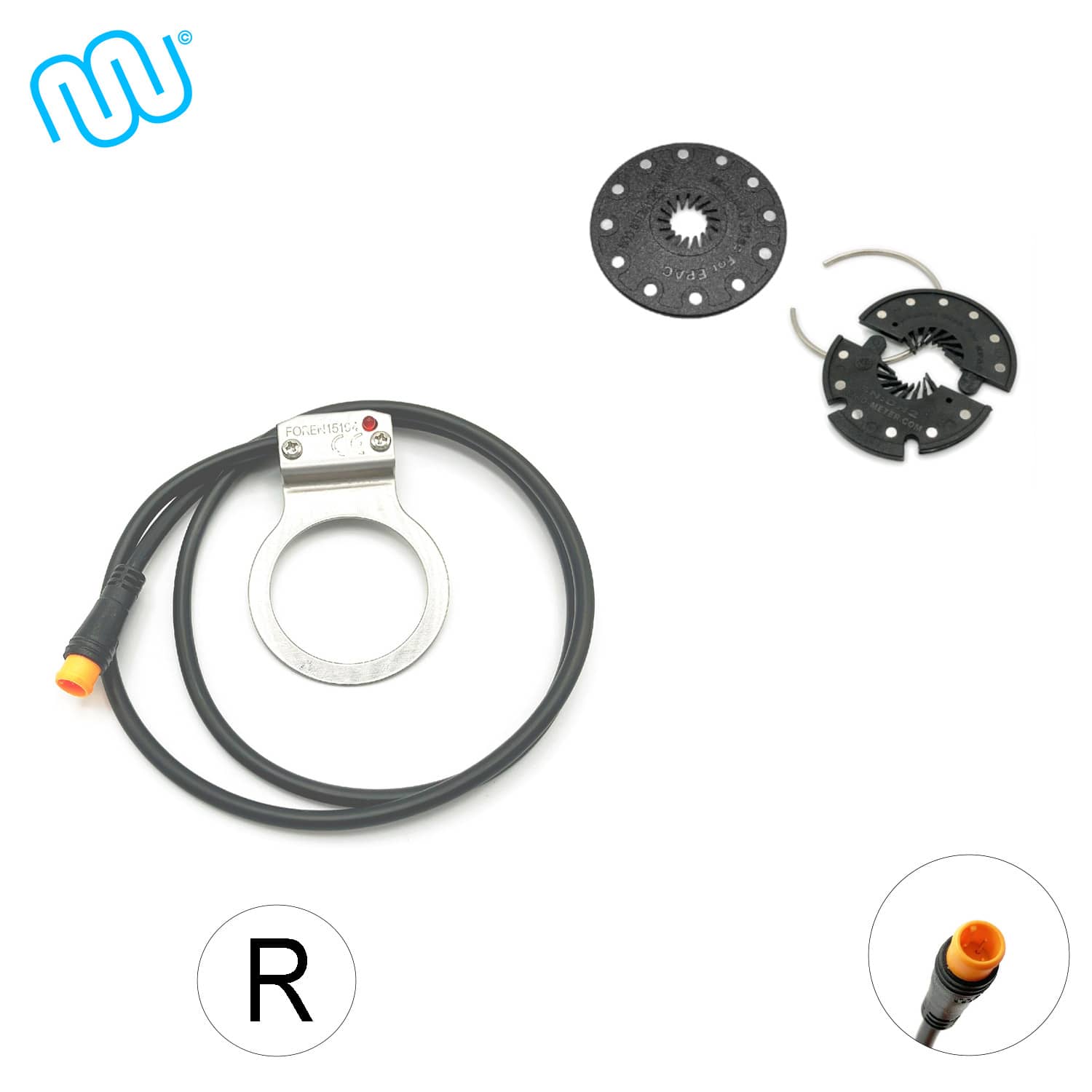

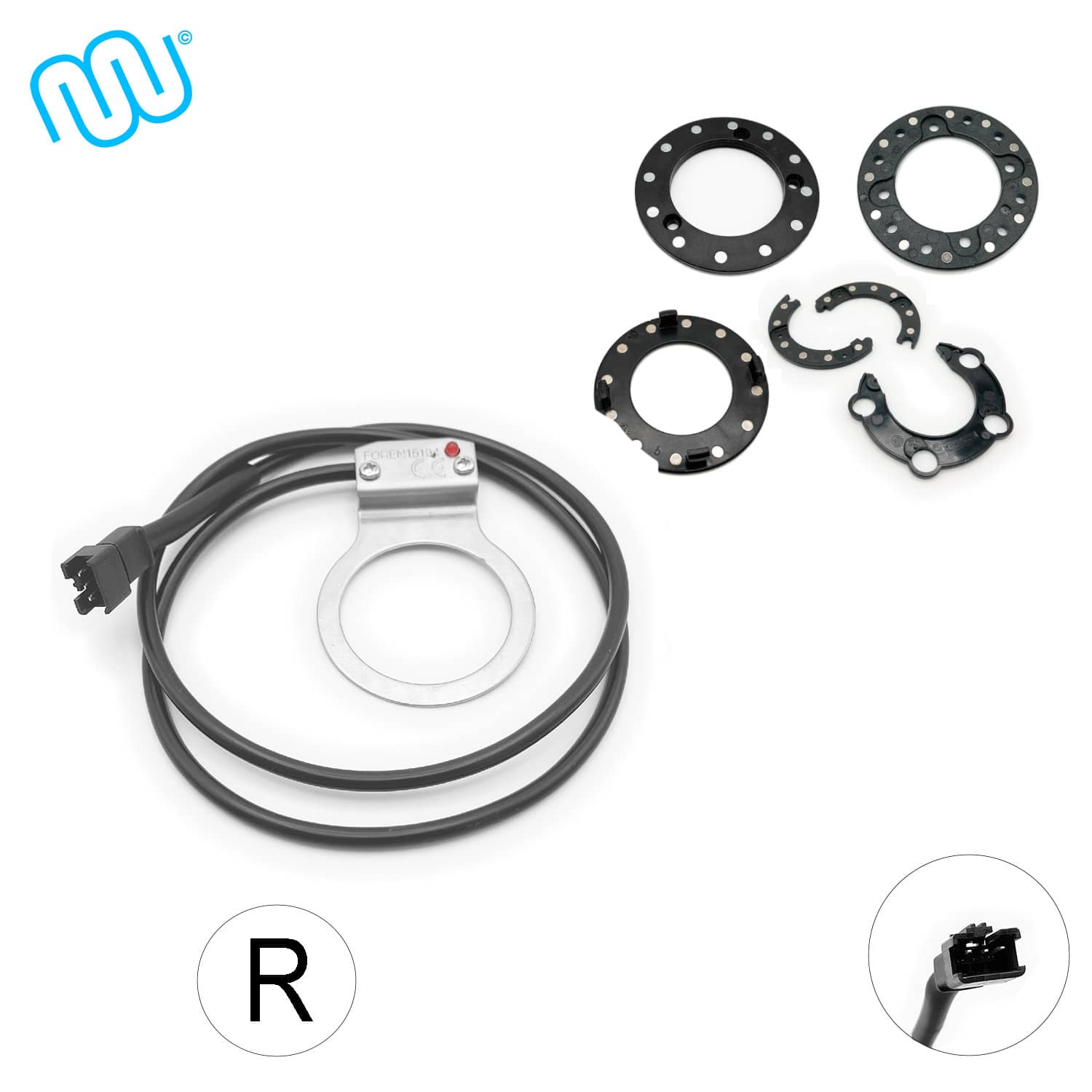

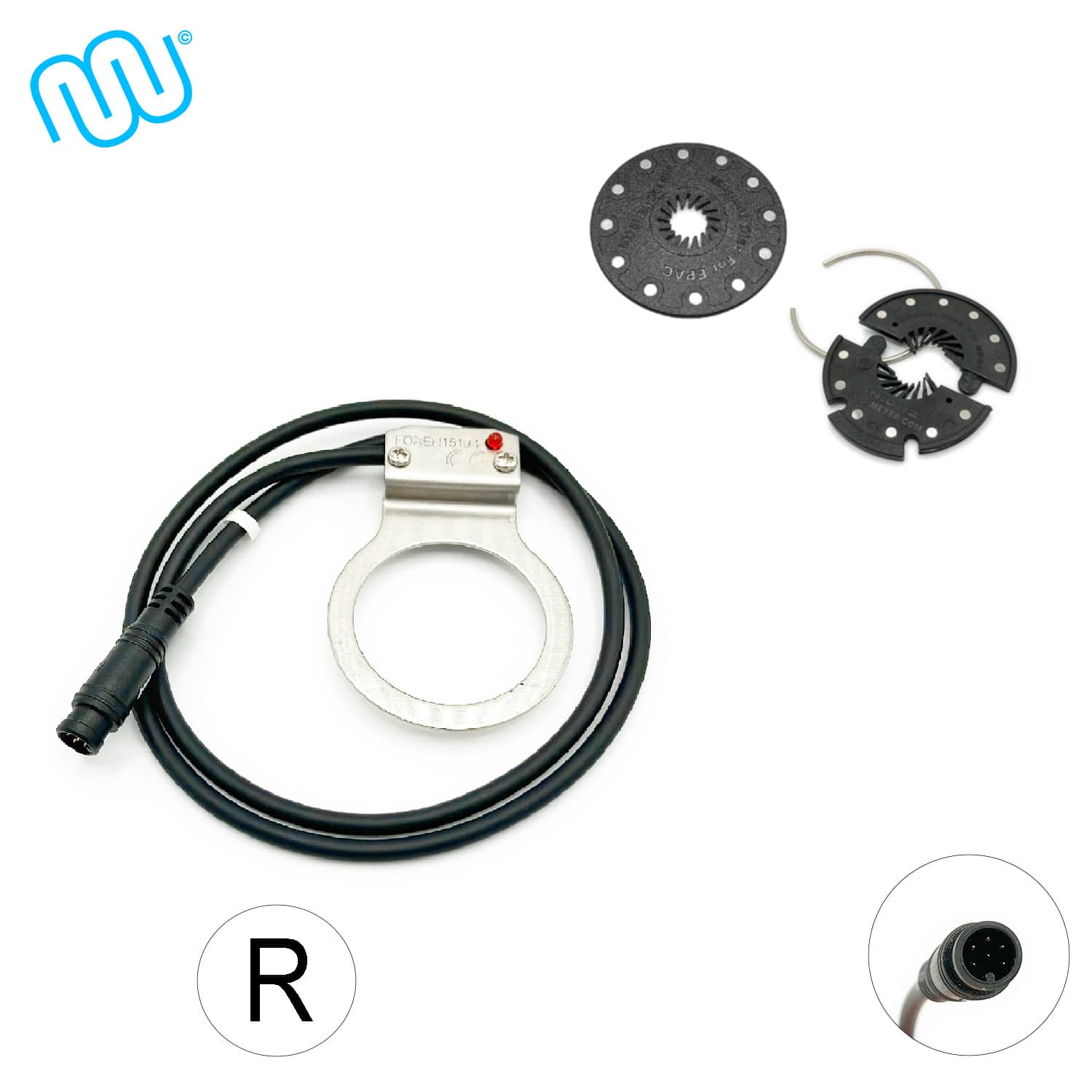

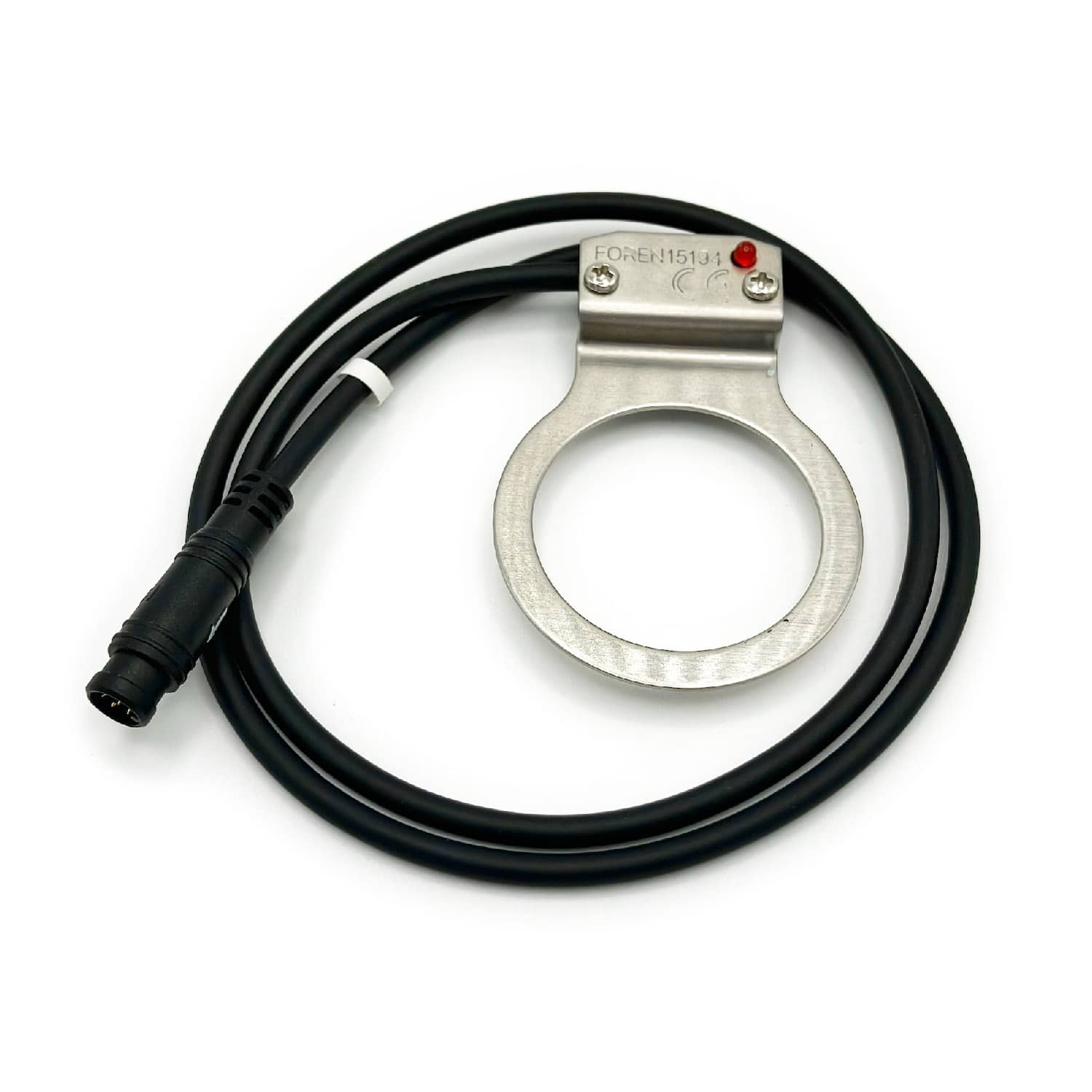

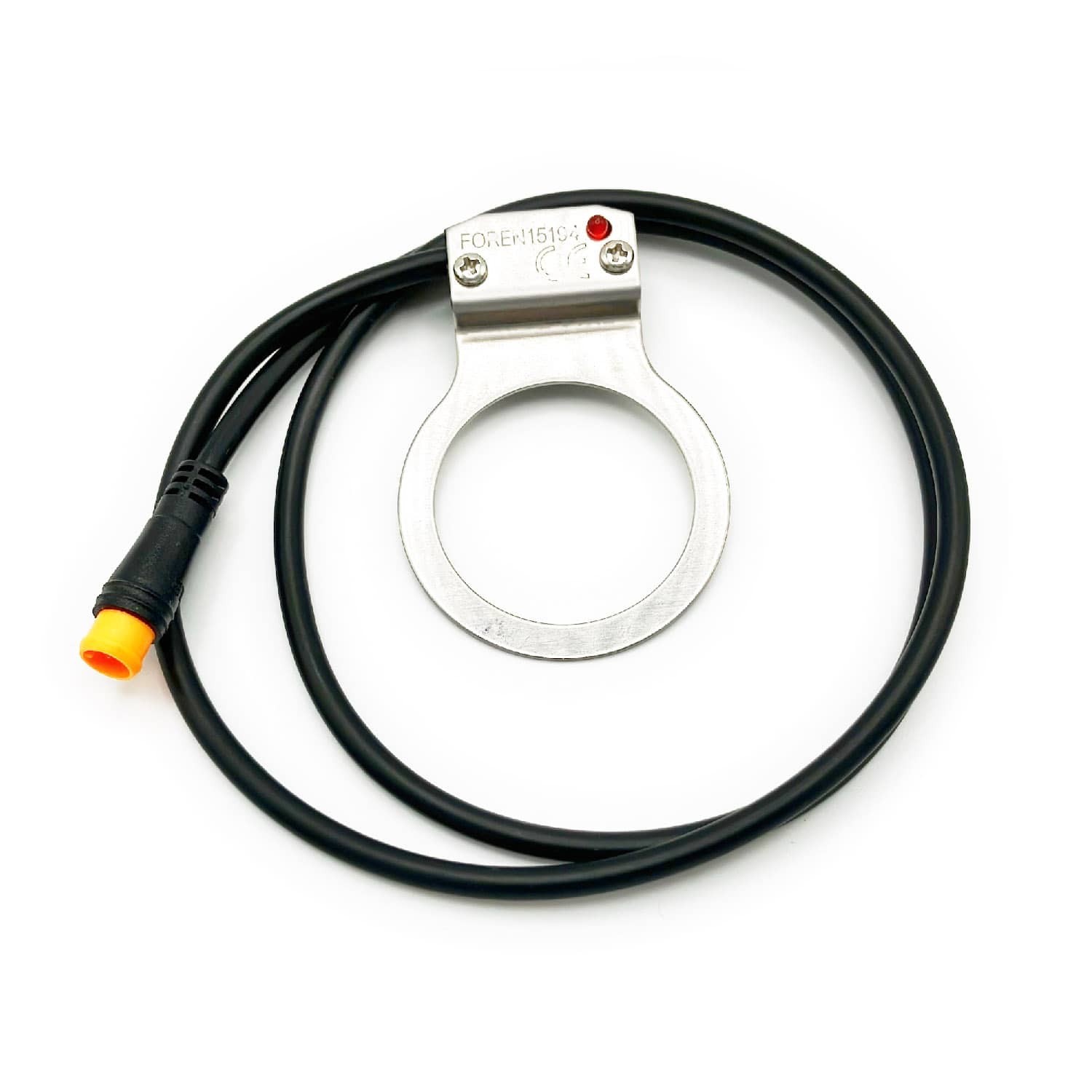

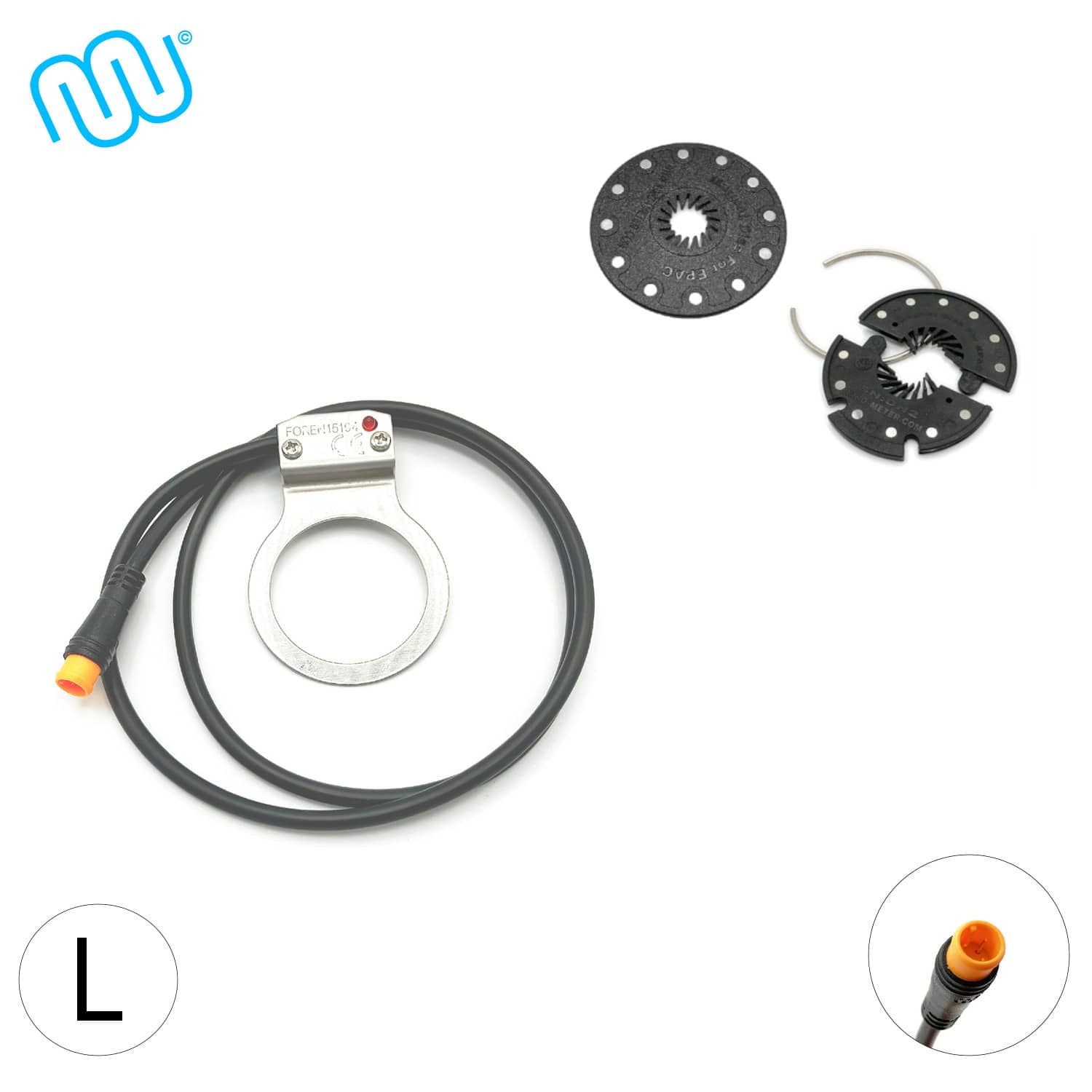

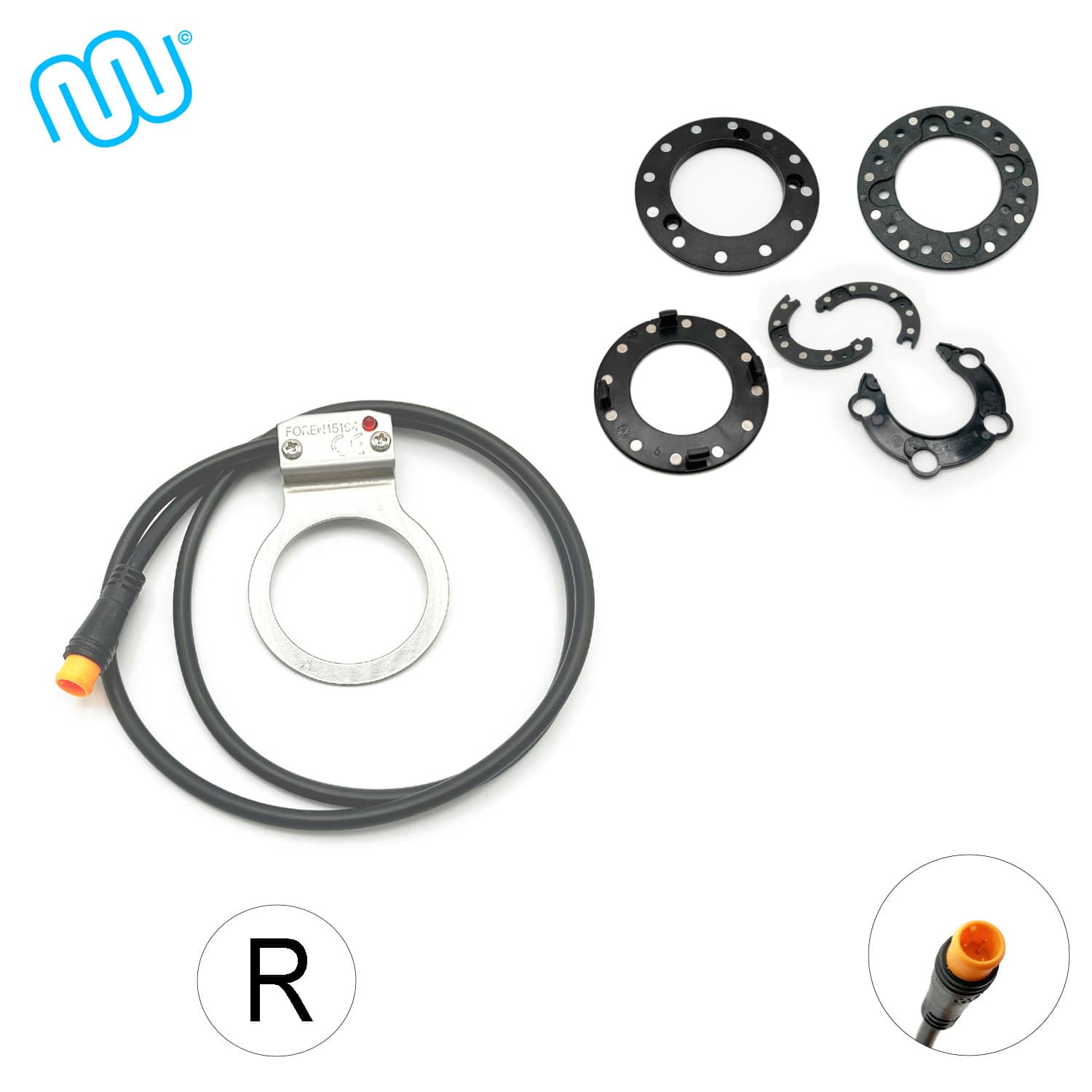

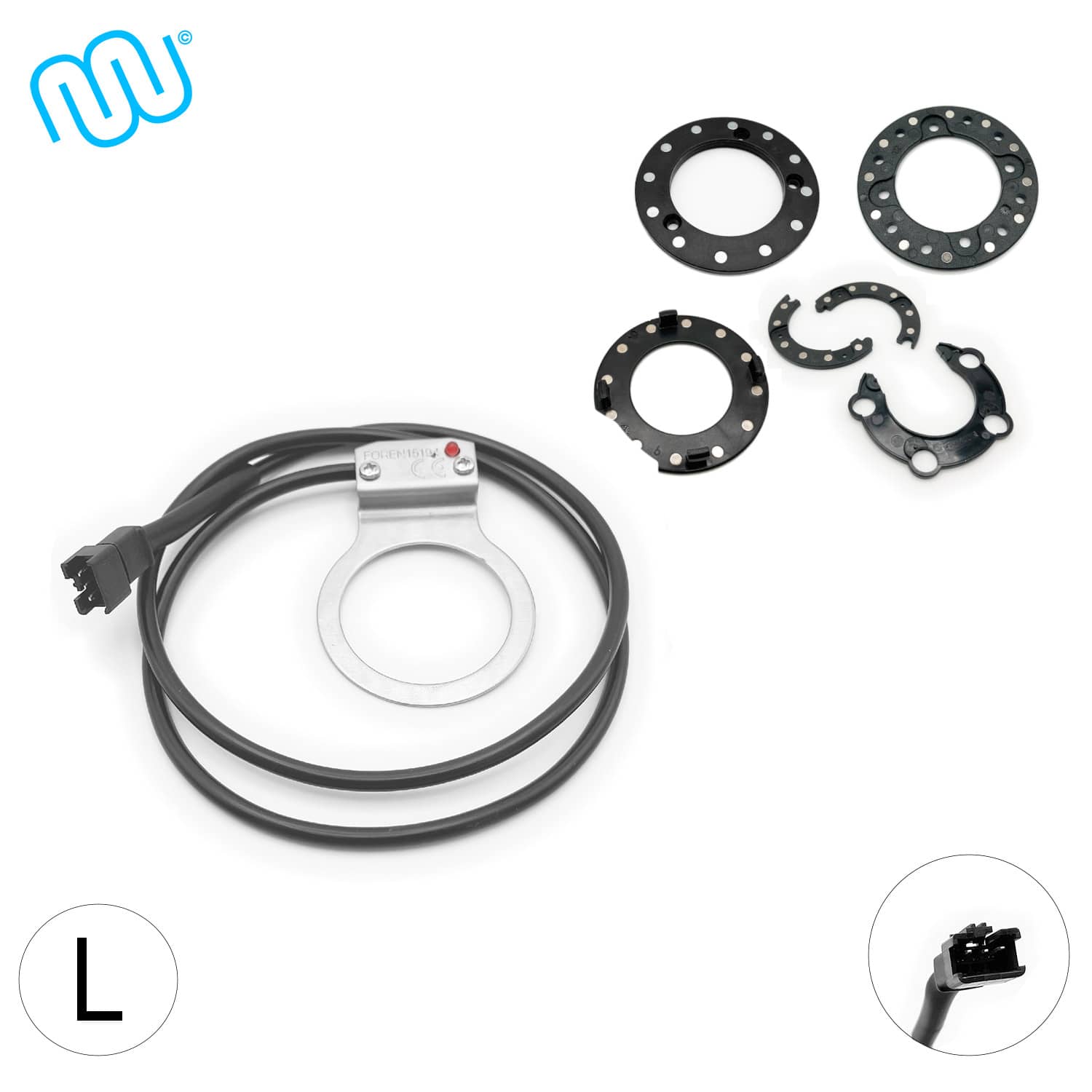

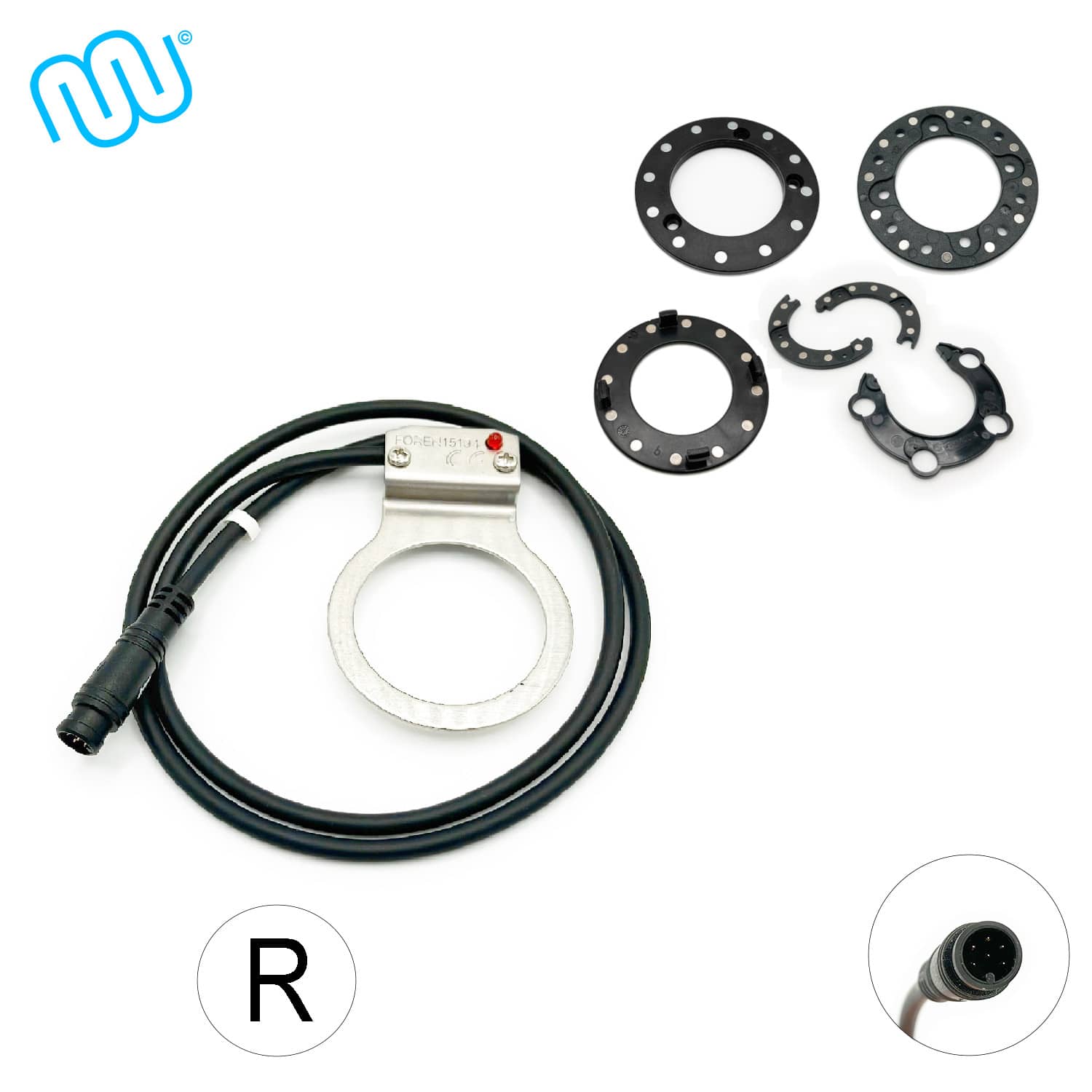

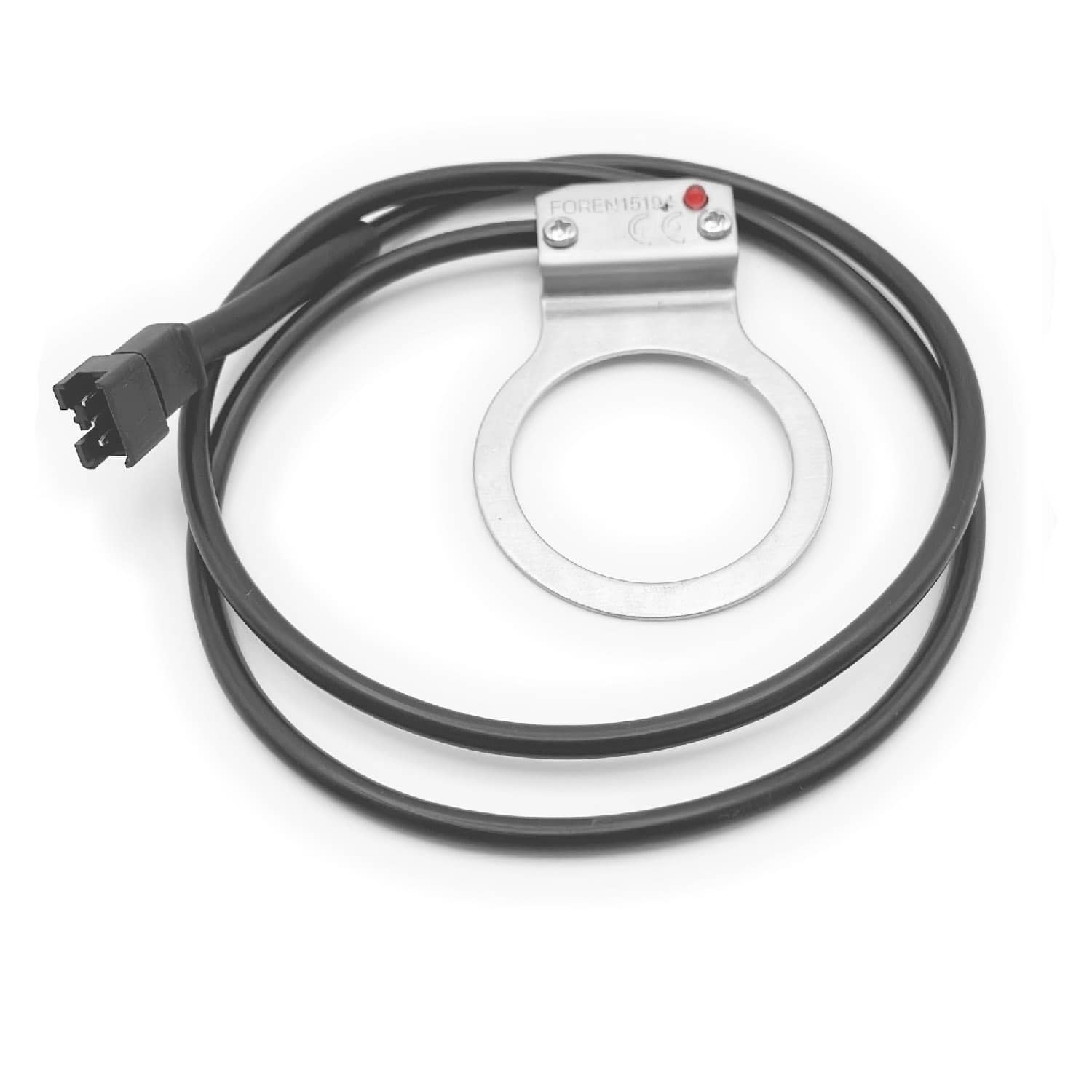

| KM-DH | Doppel Hall | Am Tretlagerrohr | Lagerschale | ja | erforderlich | 65 – 68 cm |

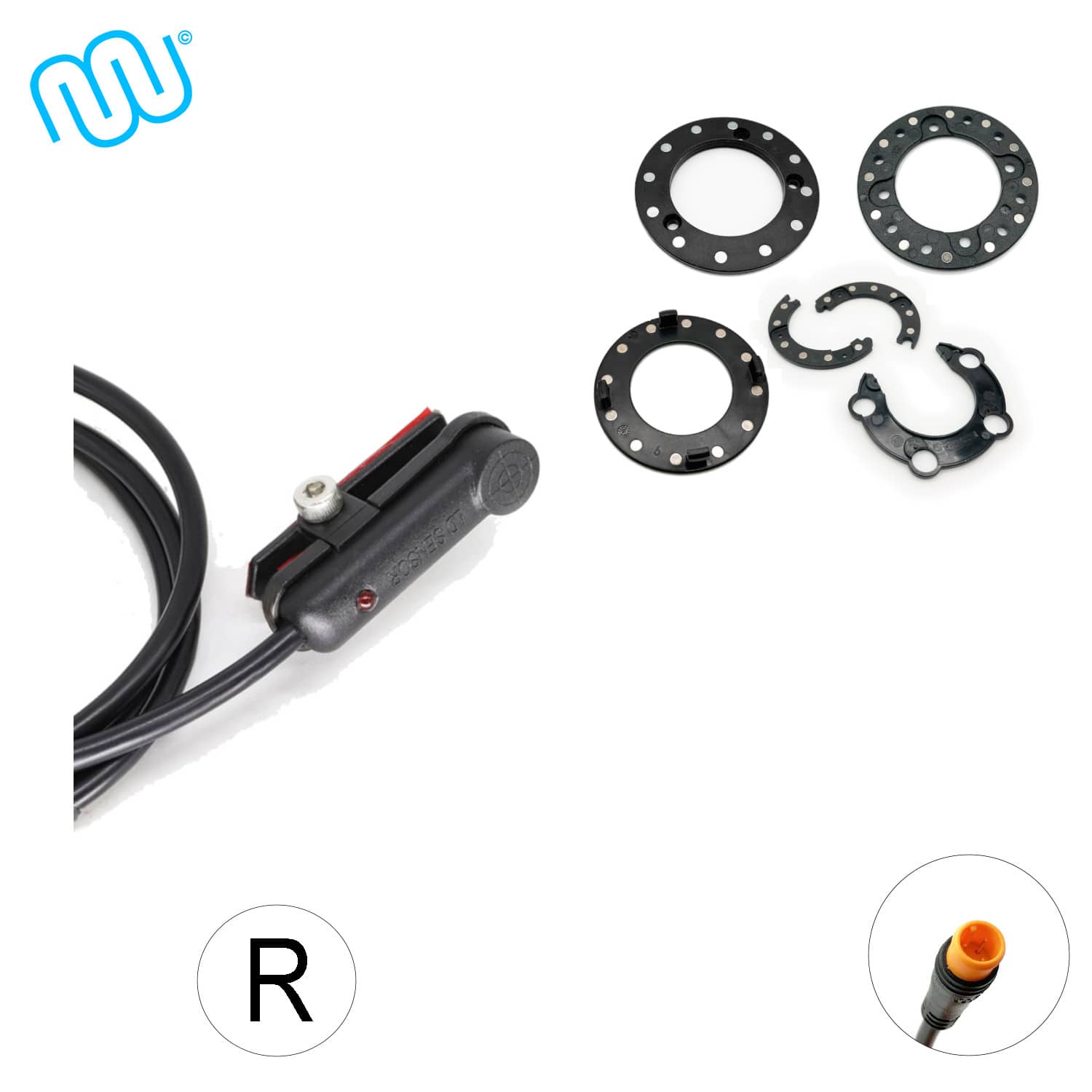

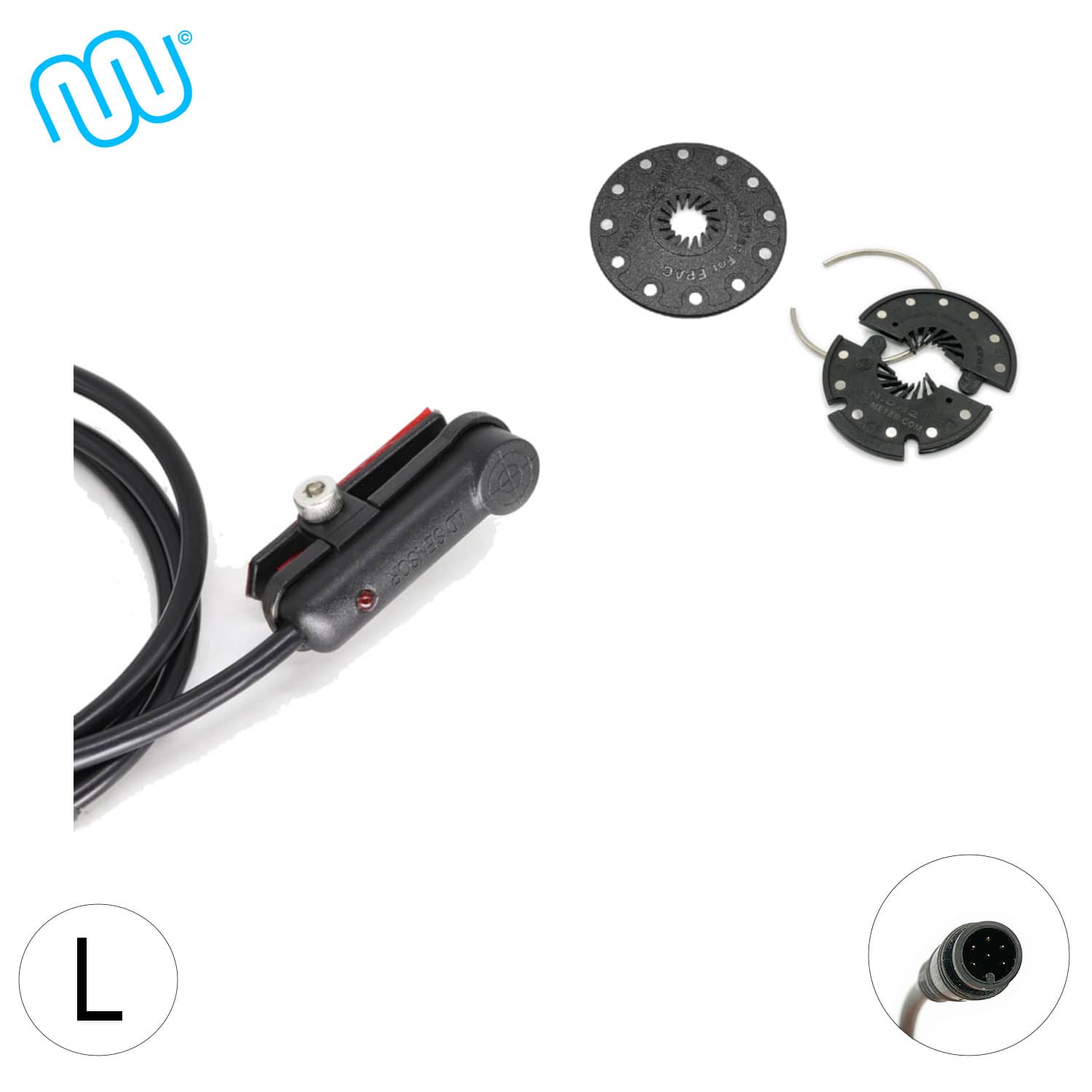

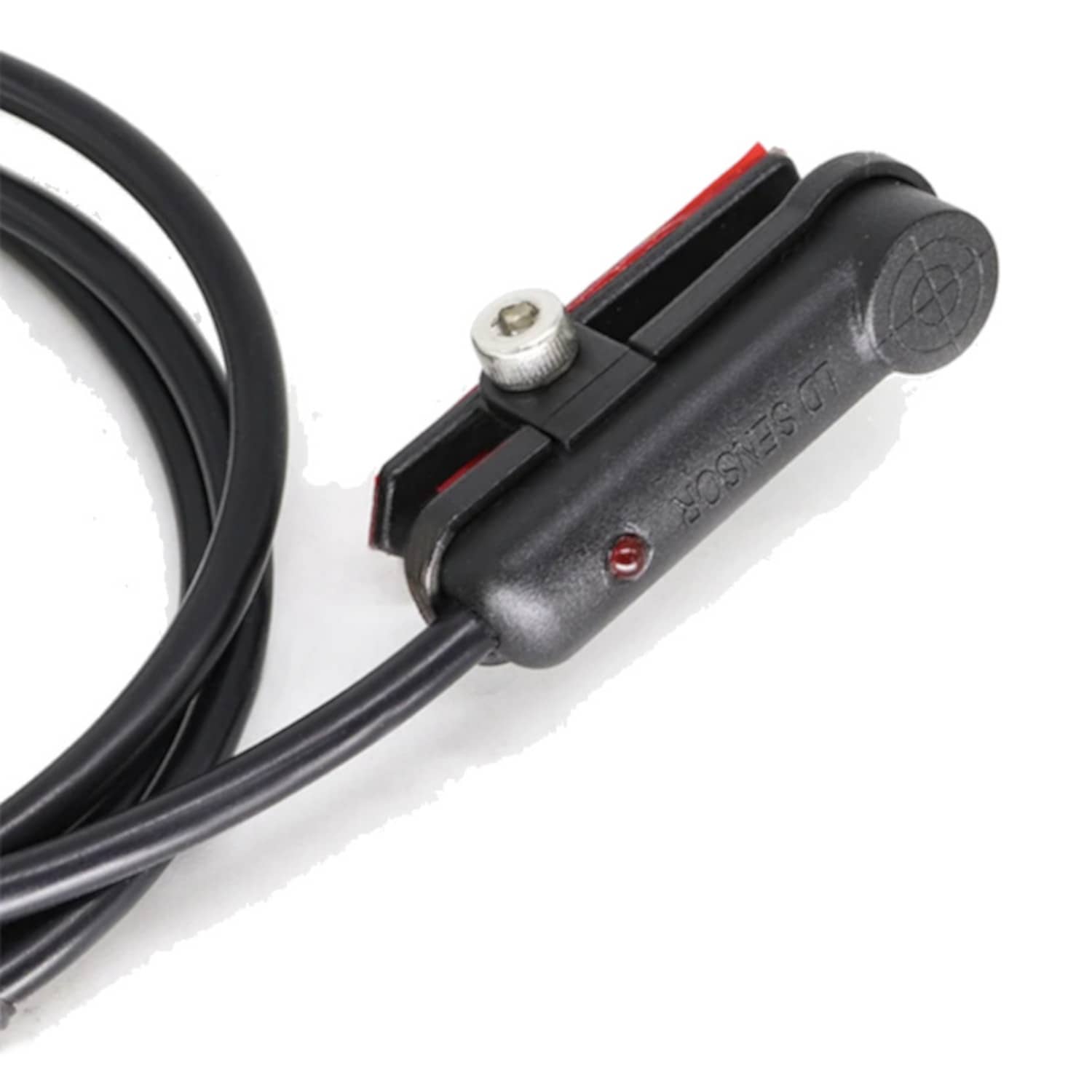

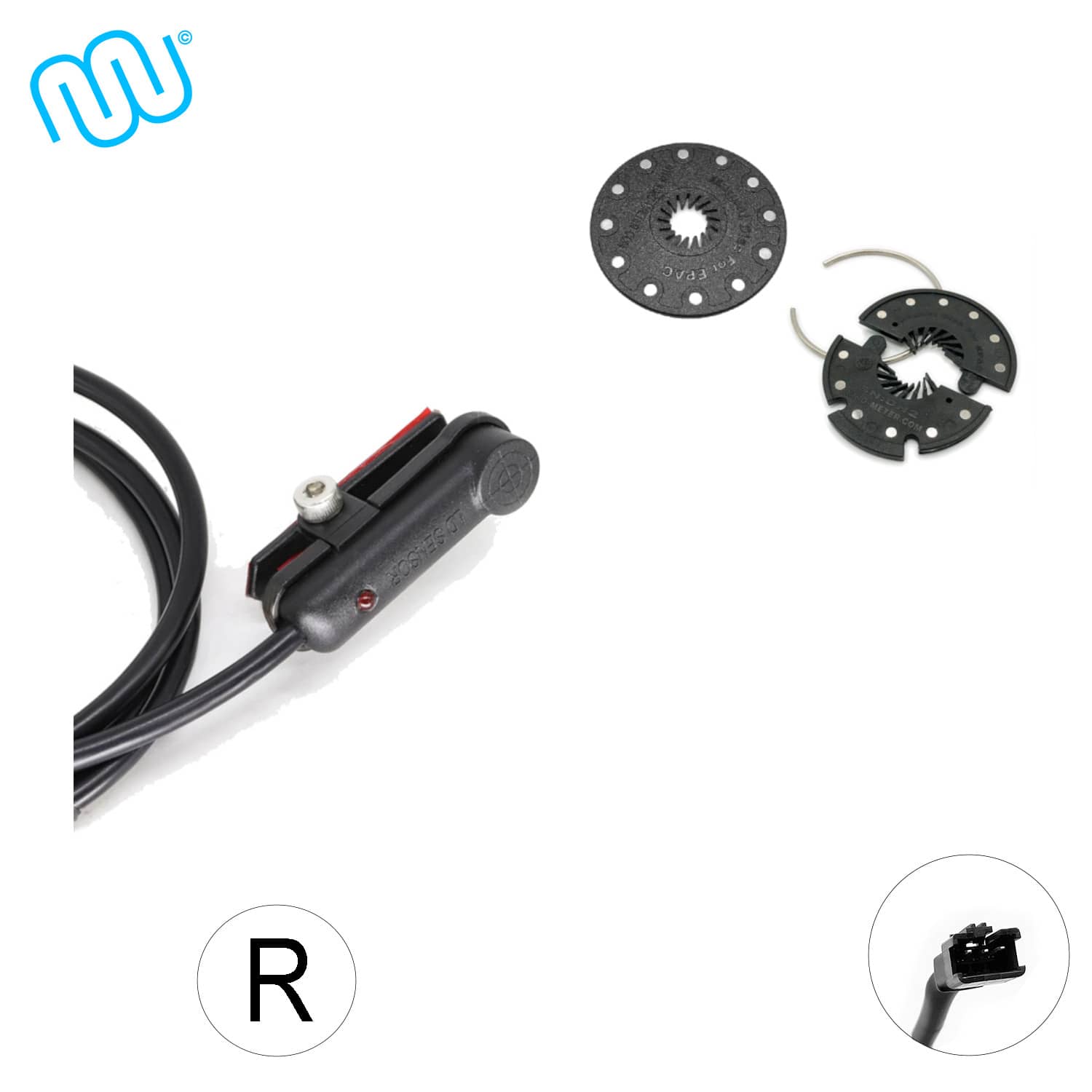

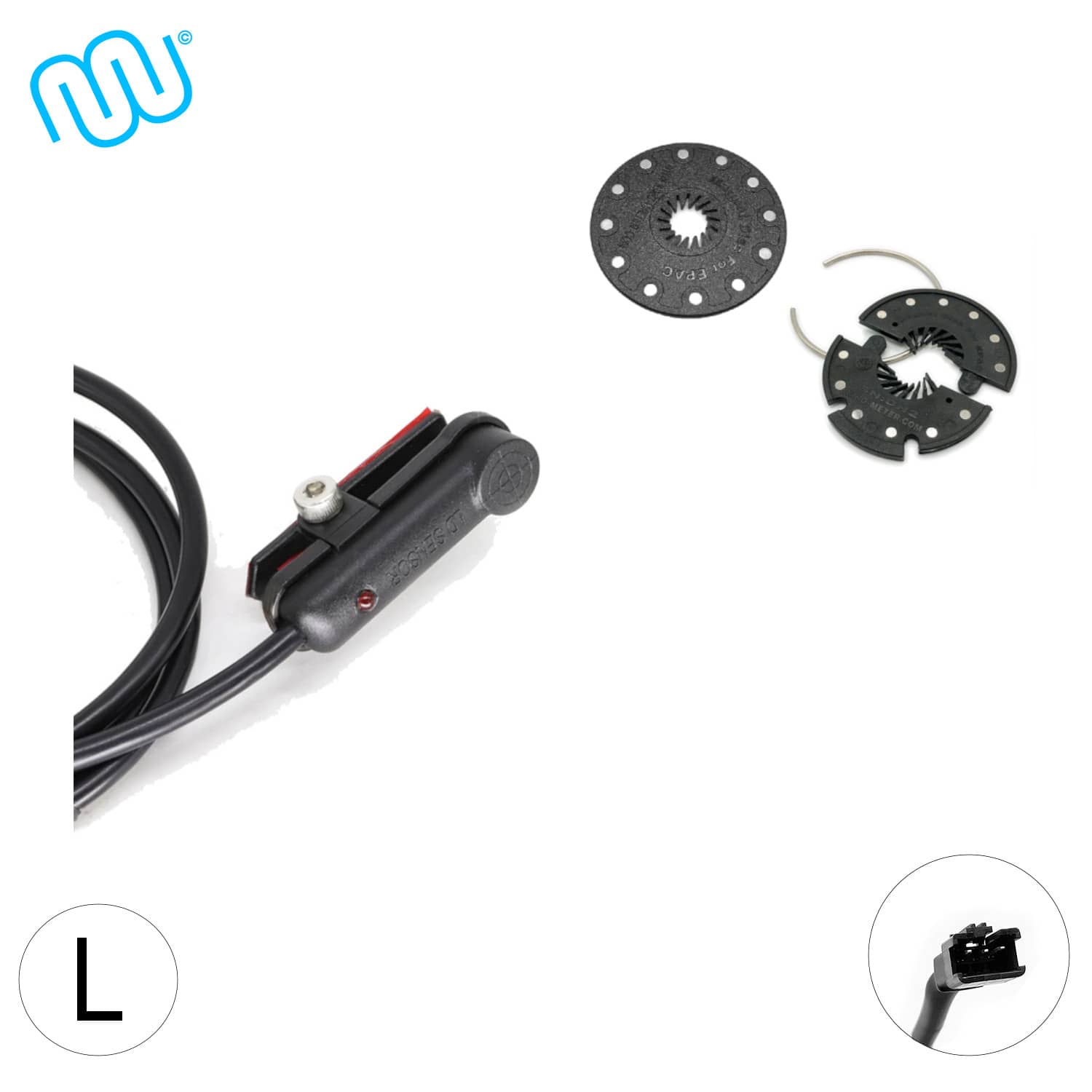

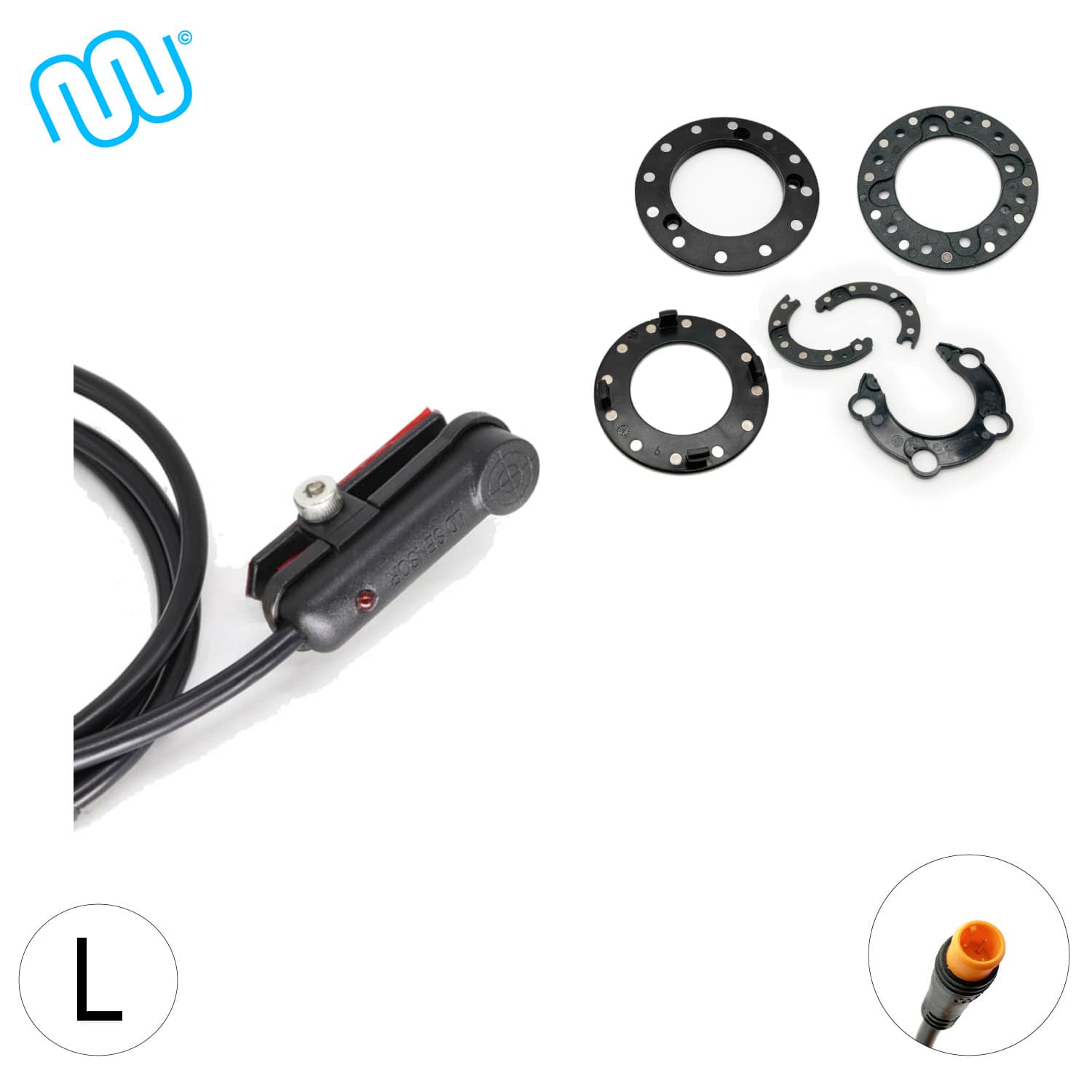

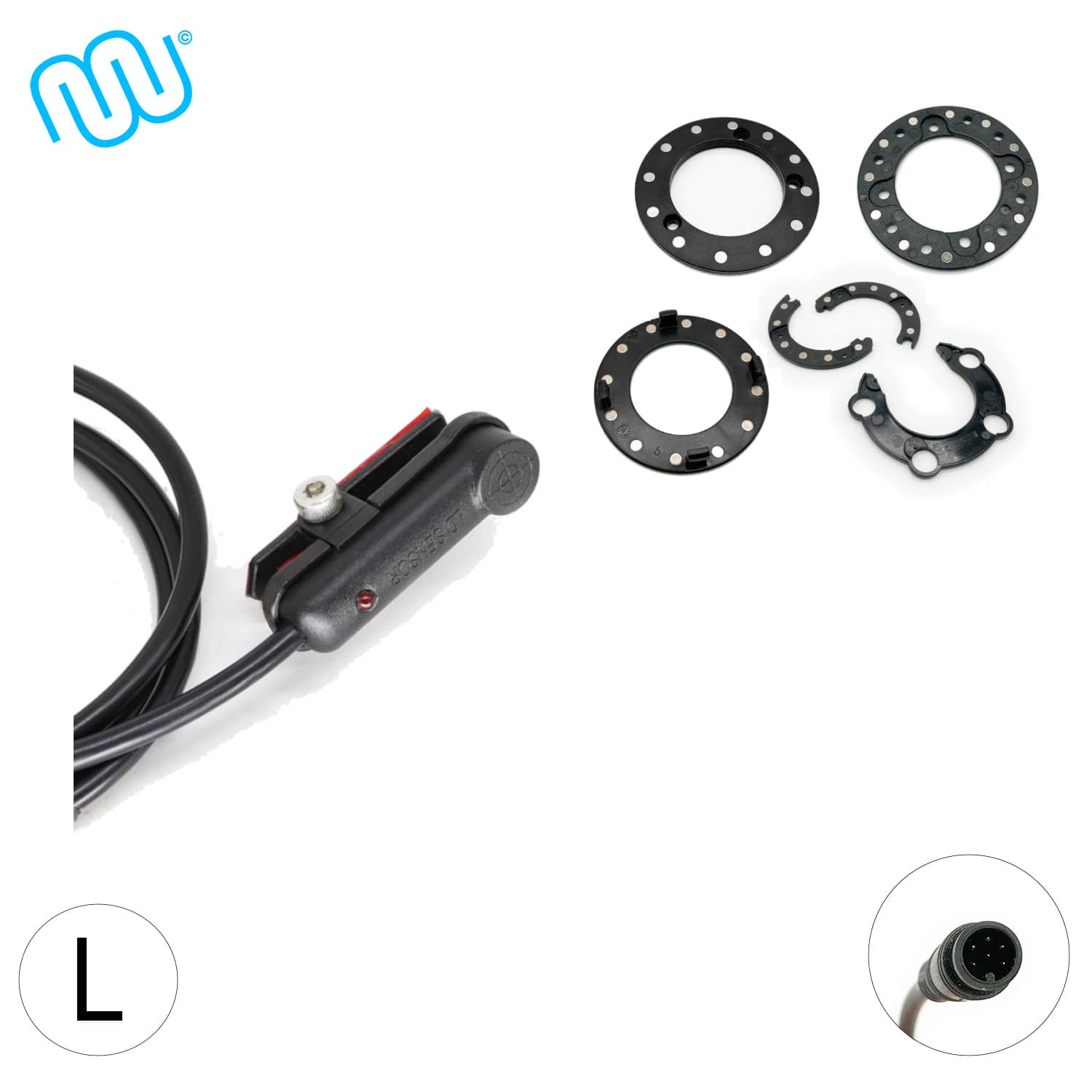

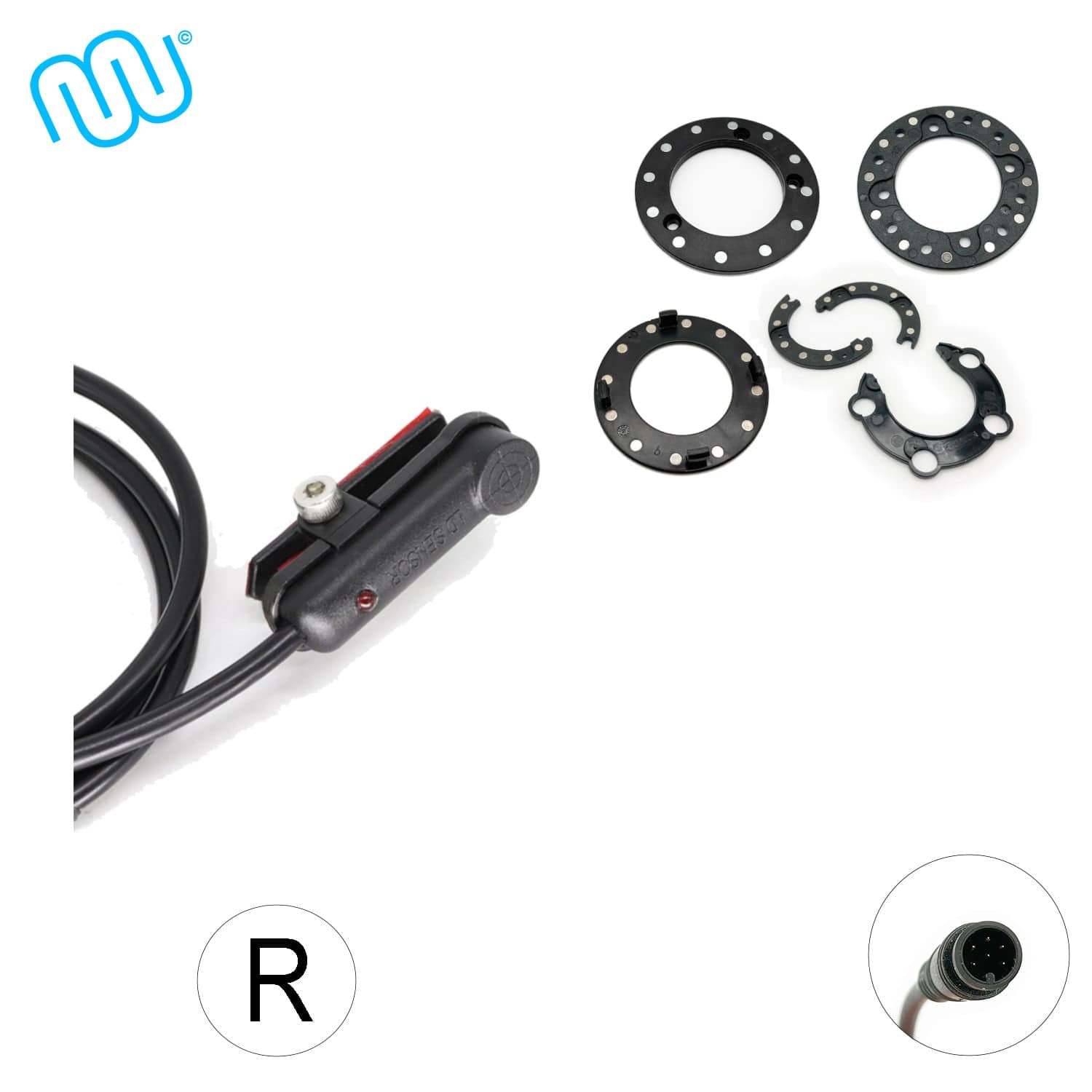

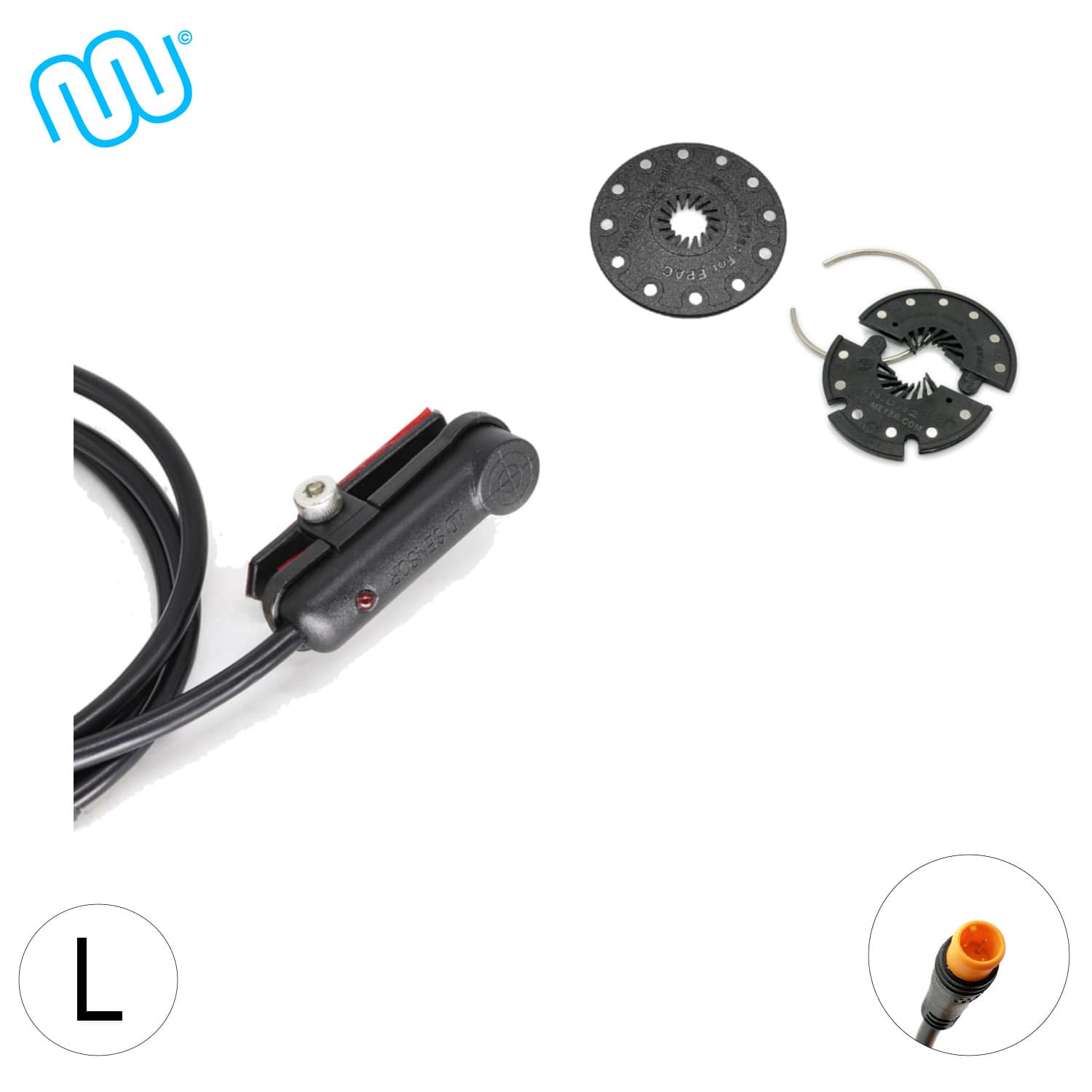

| KM-DH-SSP | Doppel Hall | Rahmen | Kabelbinder | ja | nicht erforderlich | 65 – 68 cm |

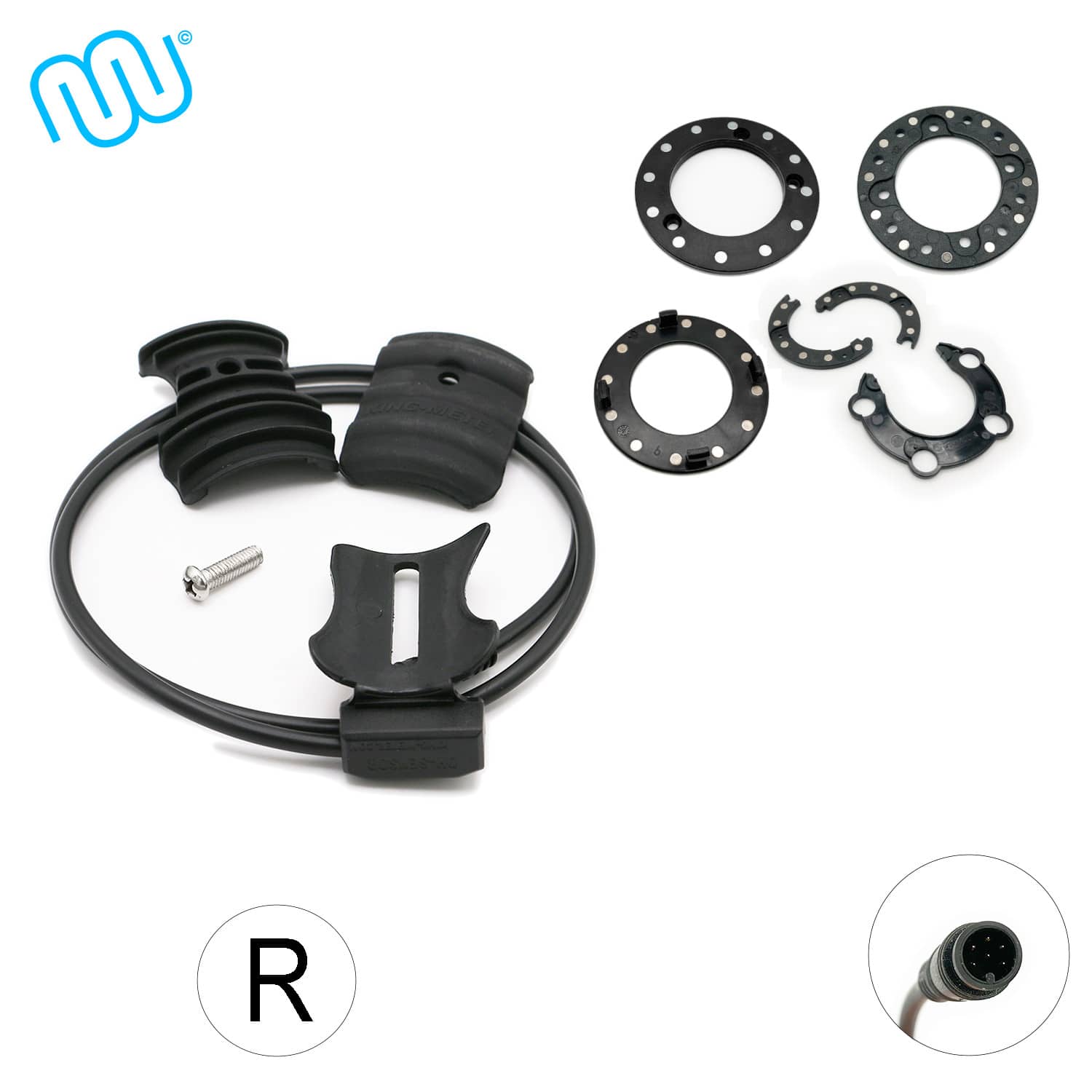

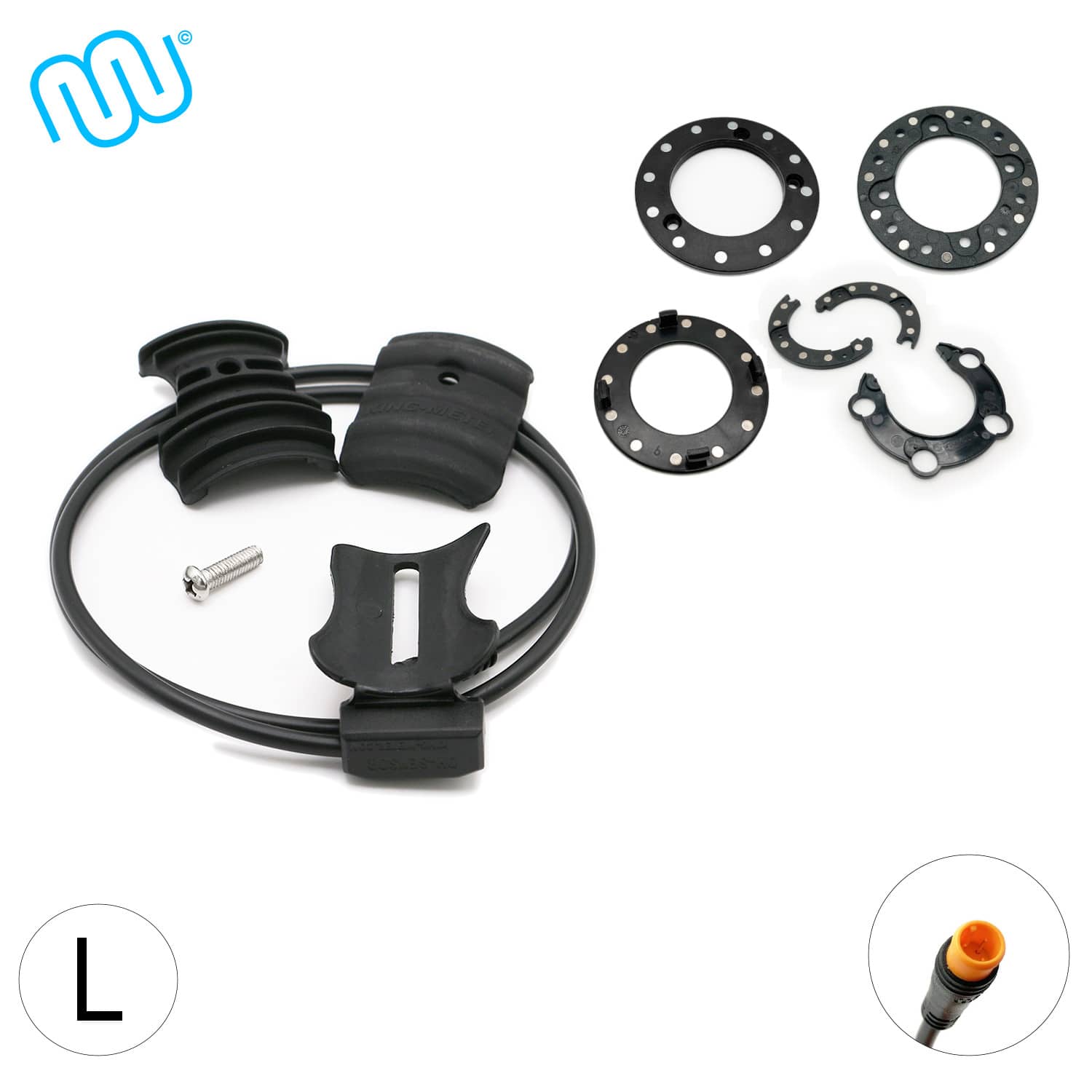

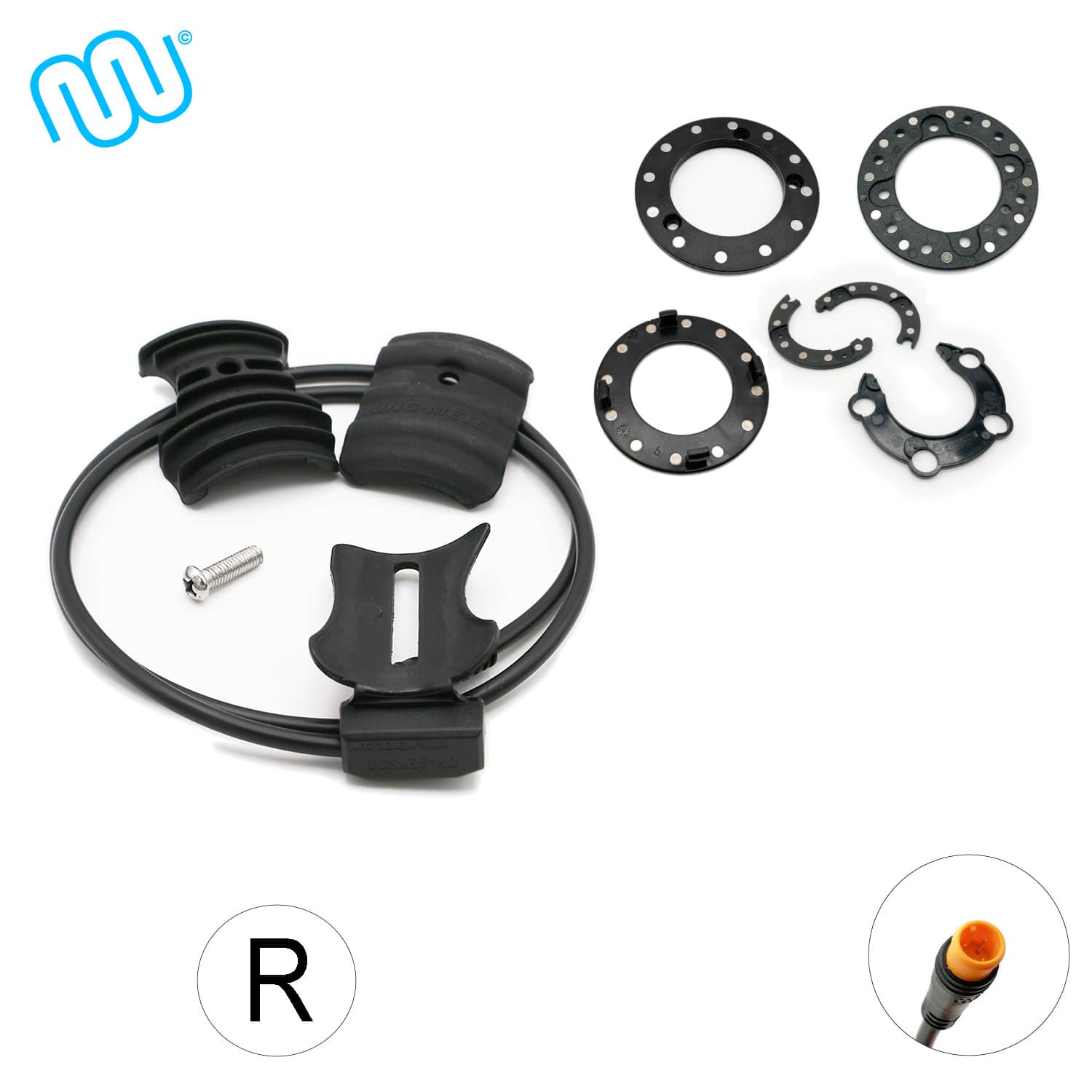

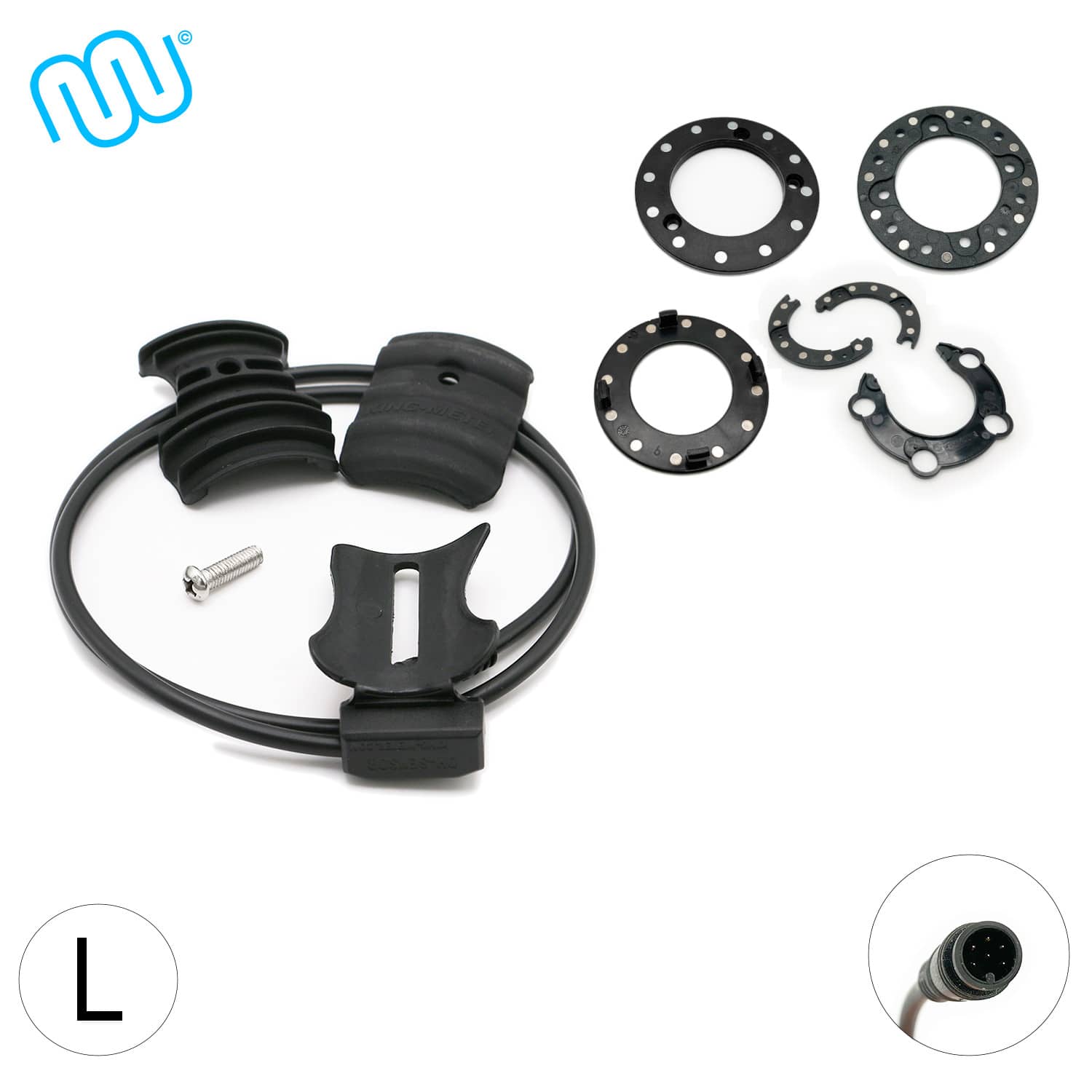

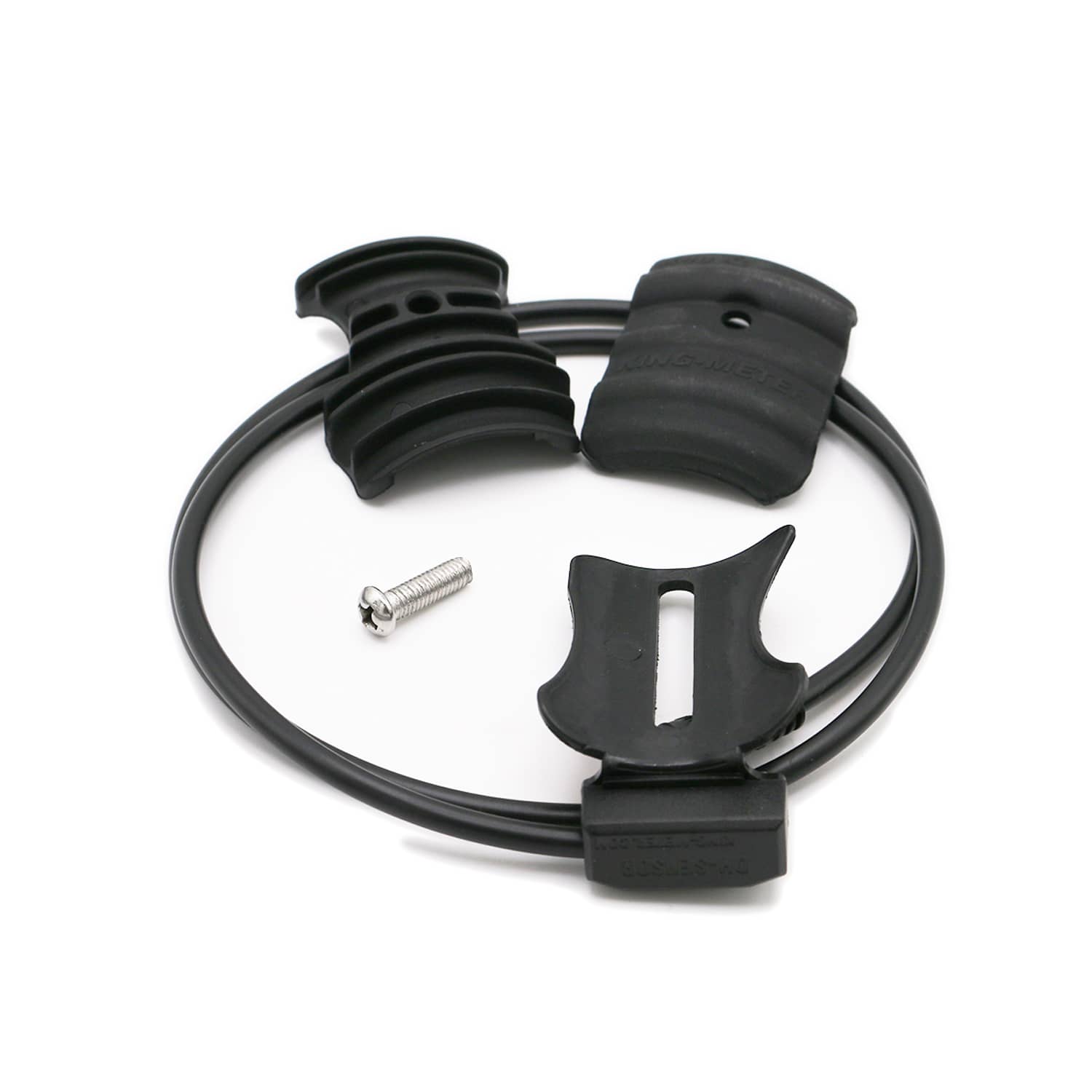

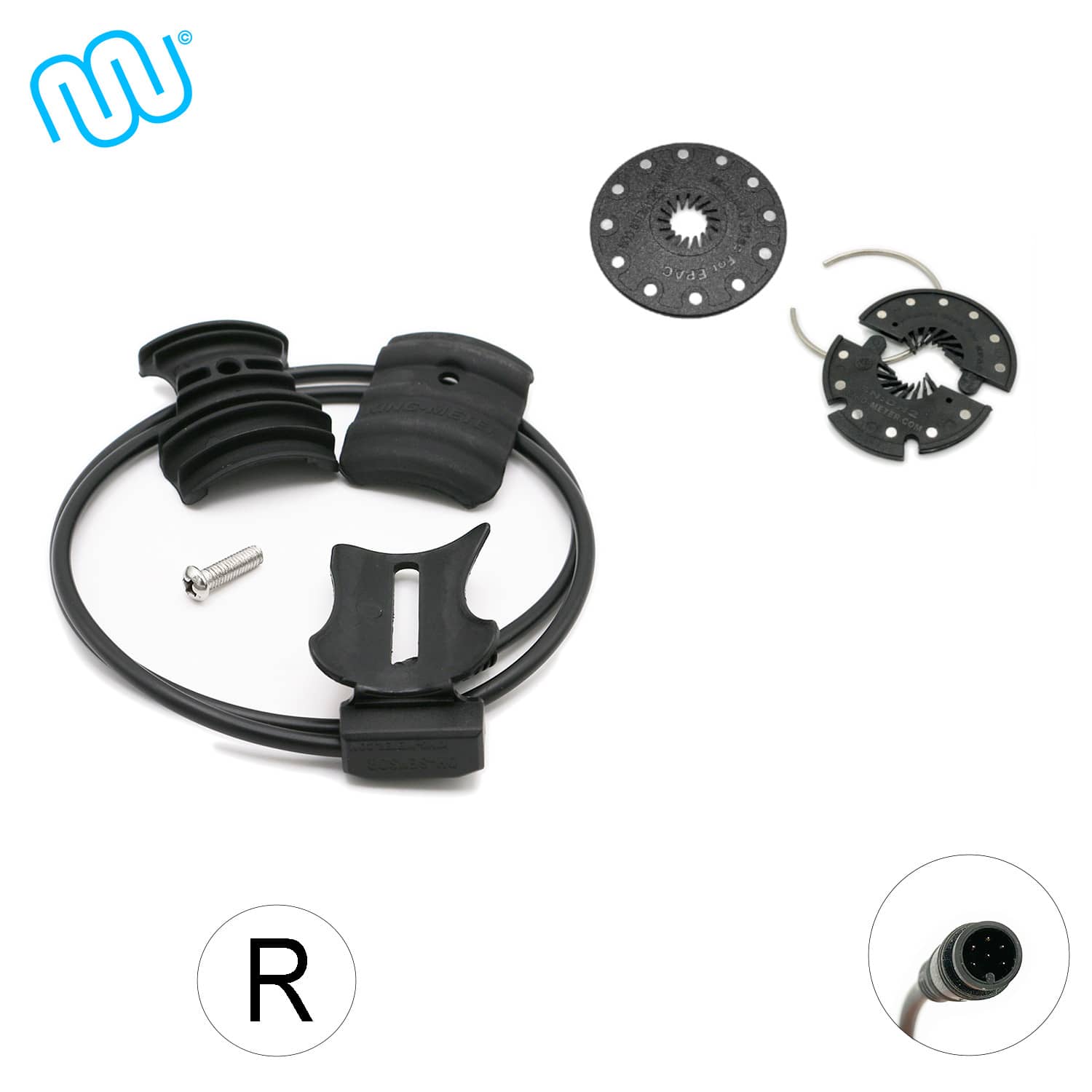

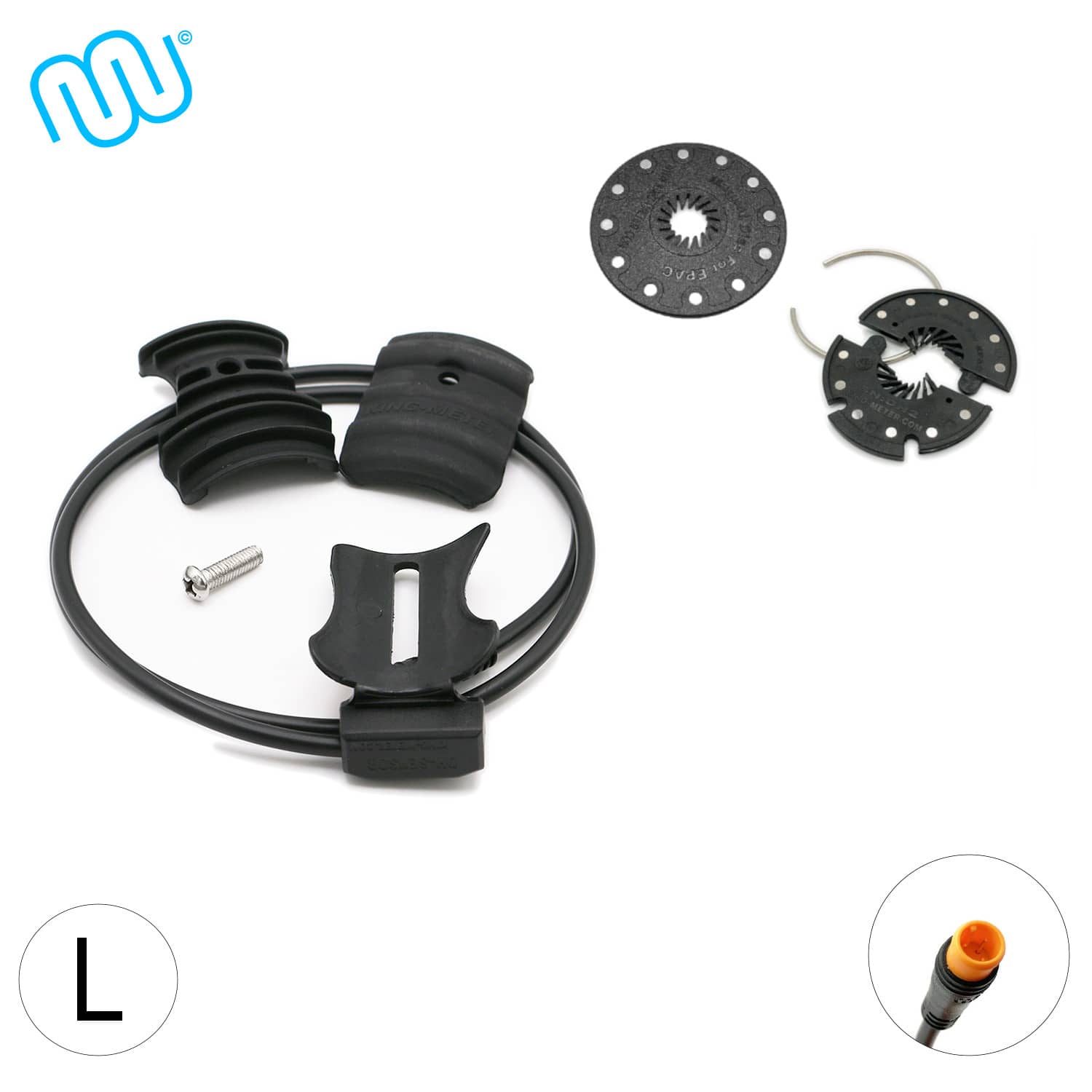

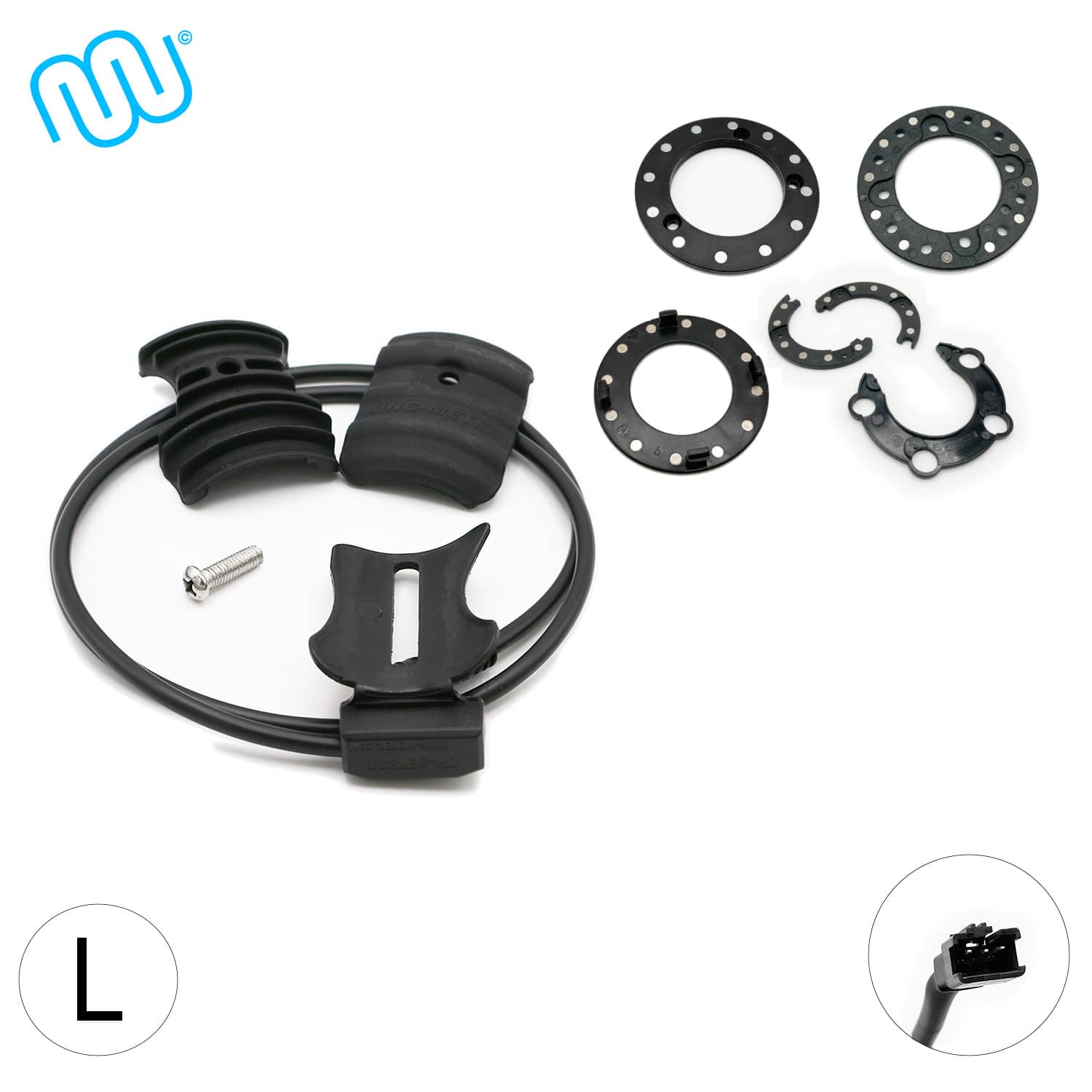

| KM-DH-T281 | Doppel Hall | Unterm Tretlagerrohr | Schraube | nein | nicht erforderlich | 65 – 68 cm |

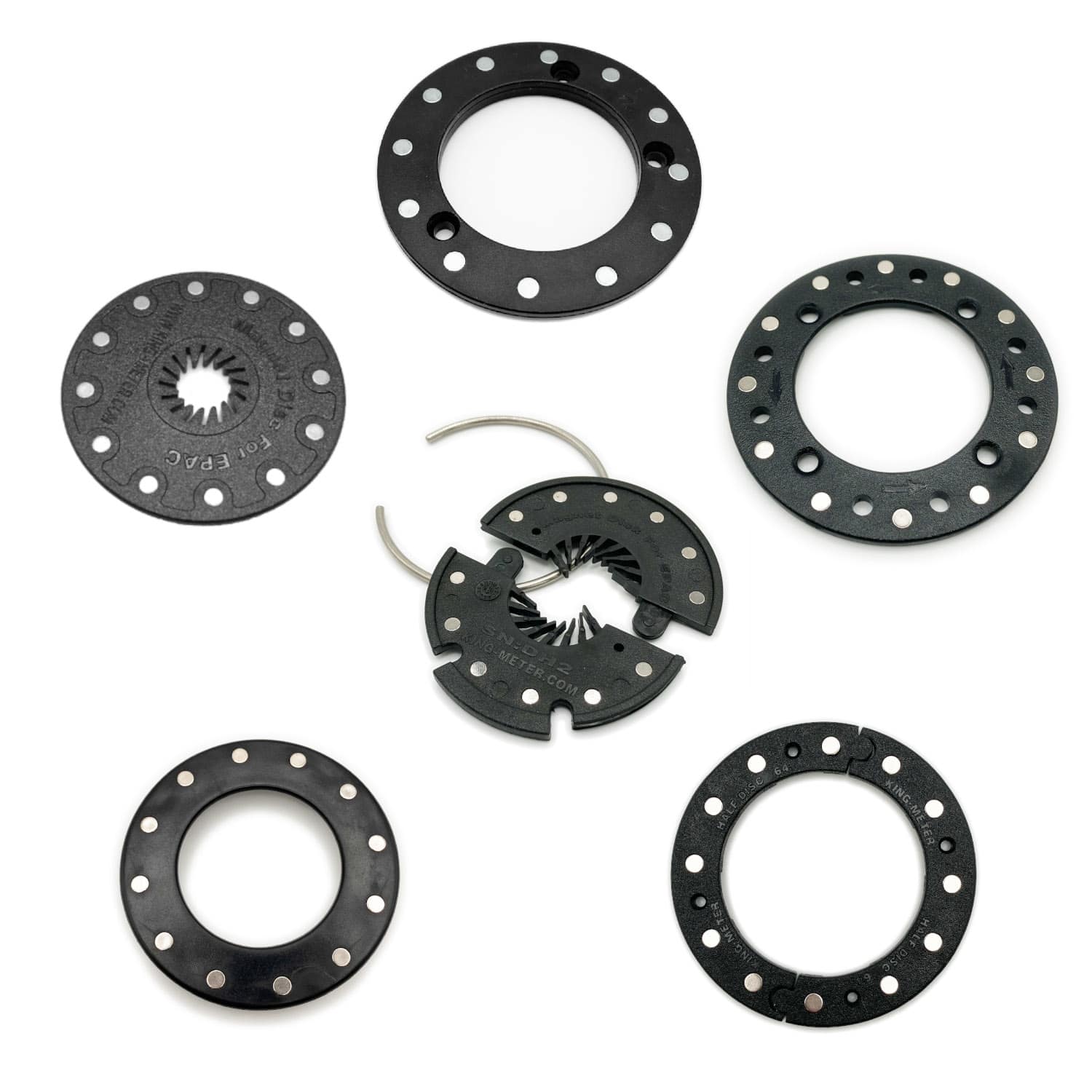

Dieser Pedalsensor benötigt zusätzlich eine Magnetscheibe. Dieses Angebot ist ideal um die perfekte Magnetscheibe für Ihr Rad zu finden. Wir bieten Ihnen hier eine Auswahl von 6 verschieden Scheiben, so können Sie den Sensor ganz nach Ihren Bedürfnissen zusammenstellen. In den folgenden Tabellen finden Sie alle benötigten Informationen.
| Magnetscheibe | Außen-Ø | Innen-Ø | Magnetkreis-Ø | Dicke |
|---|---|---|---|---|

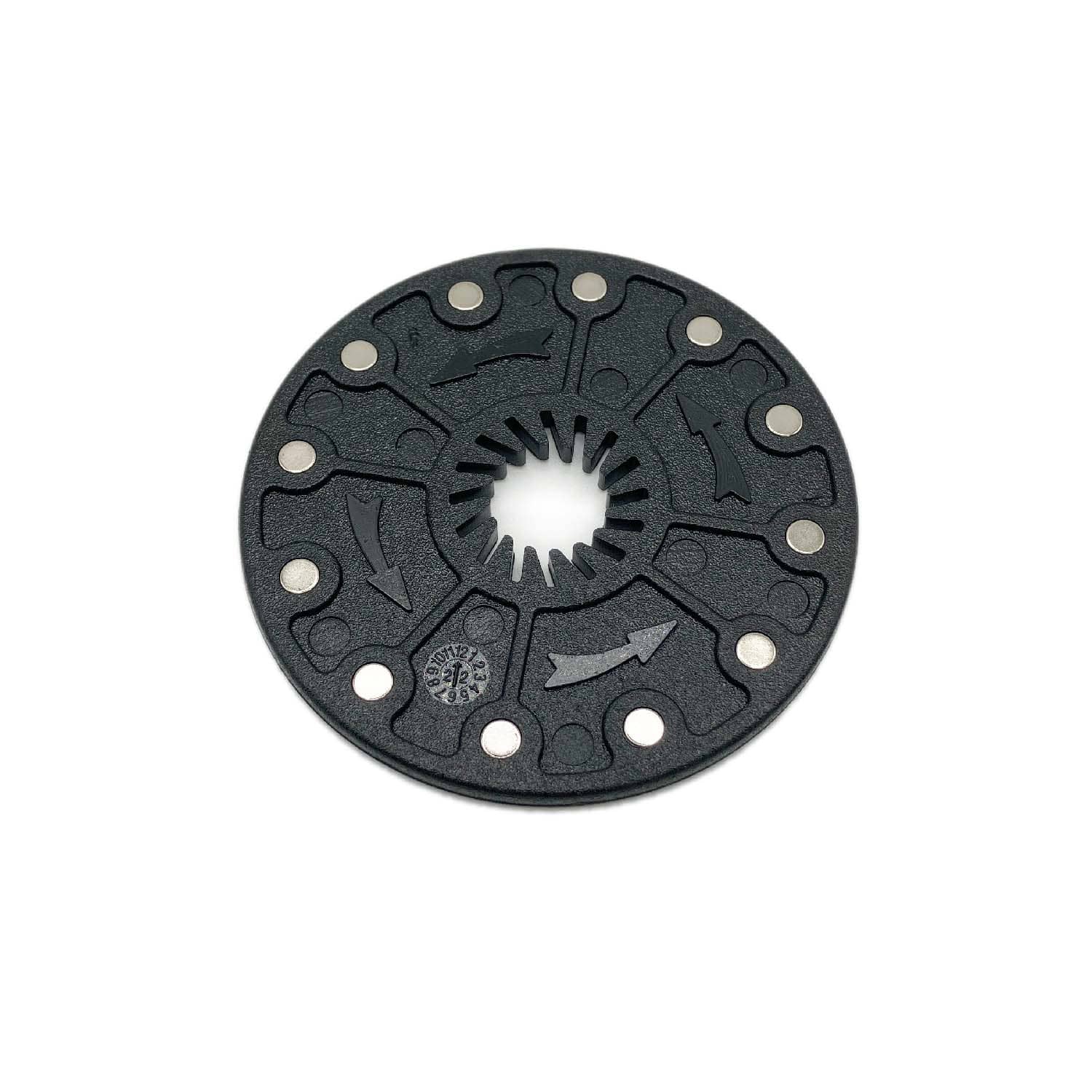

| D01 | 78,80 mm | 15,00 mm | 65,50 mm | 4,00 mm |

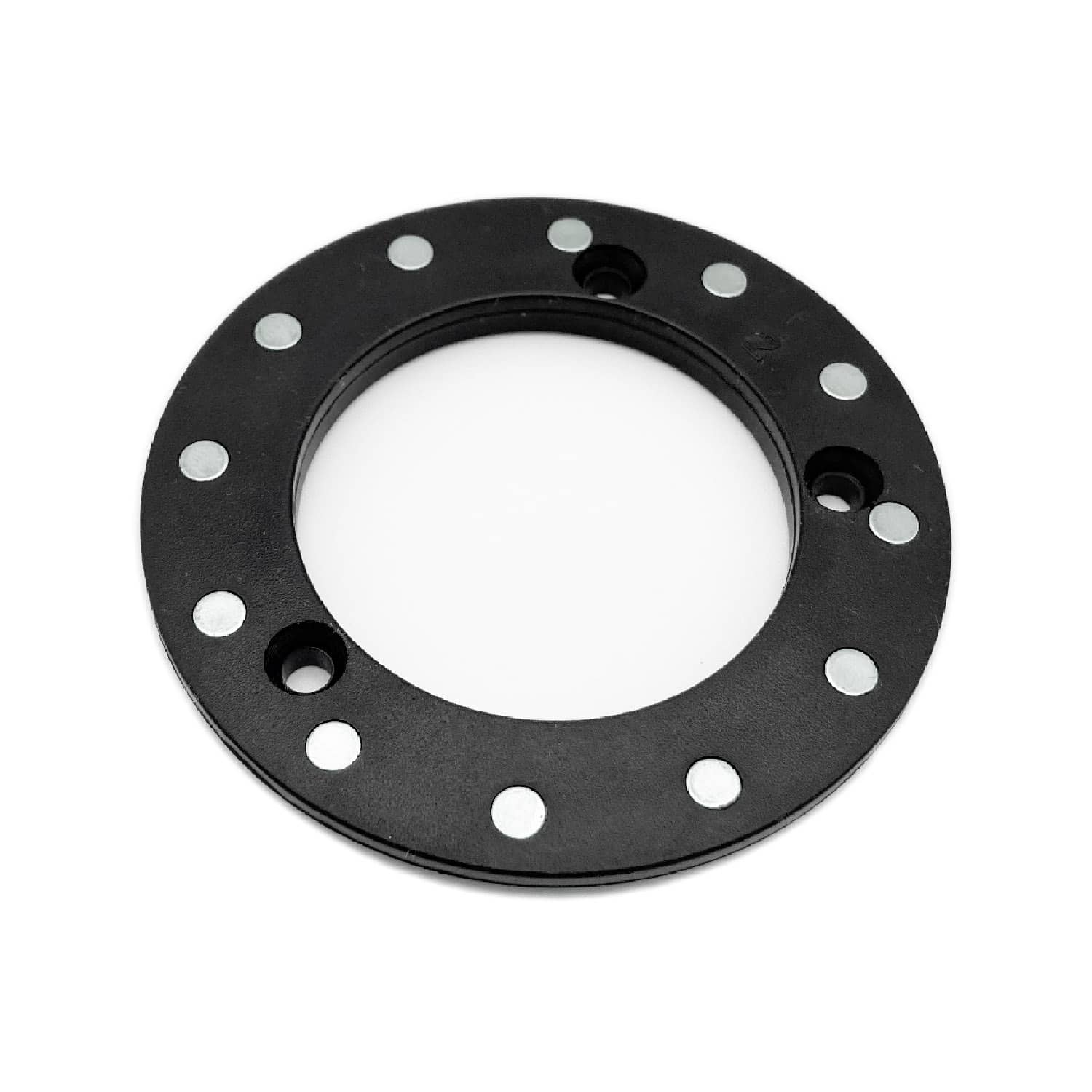

| D02 | 78,00 mm | 49,00 mm | 66,80 mm | 6,00 mm |
| D05 | 82,00 mm | 15,00 mm | 66,80 mm | 5,20 mm |

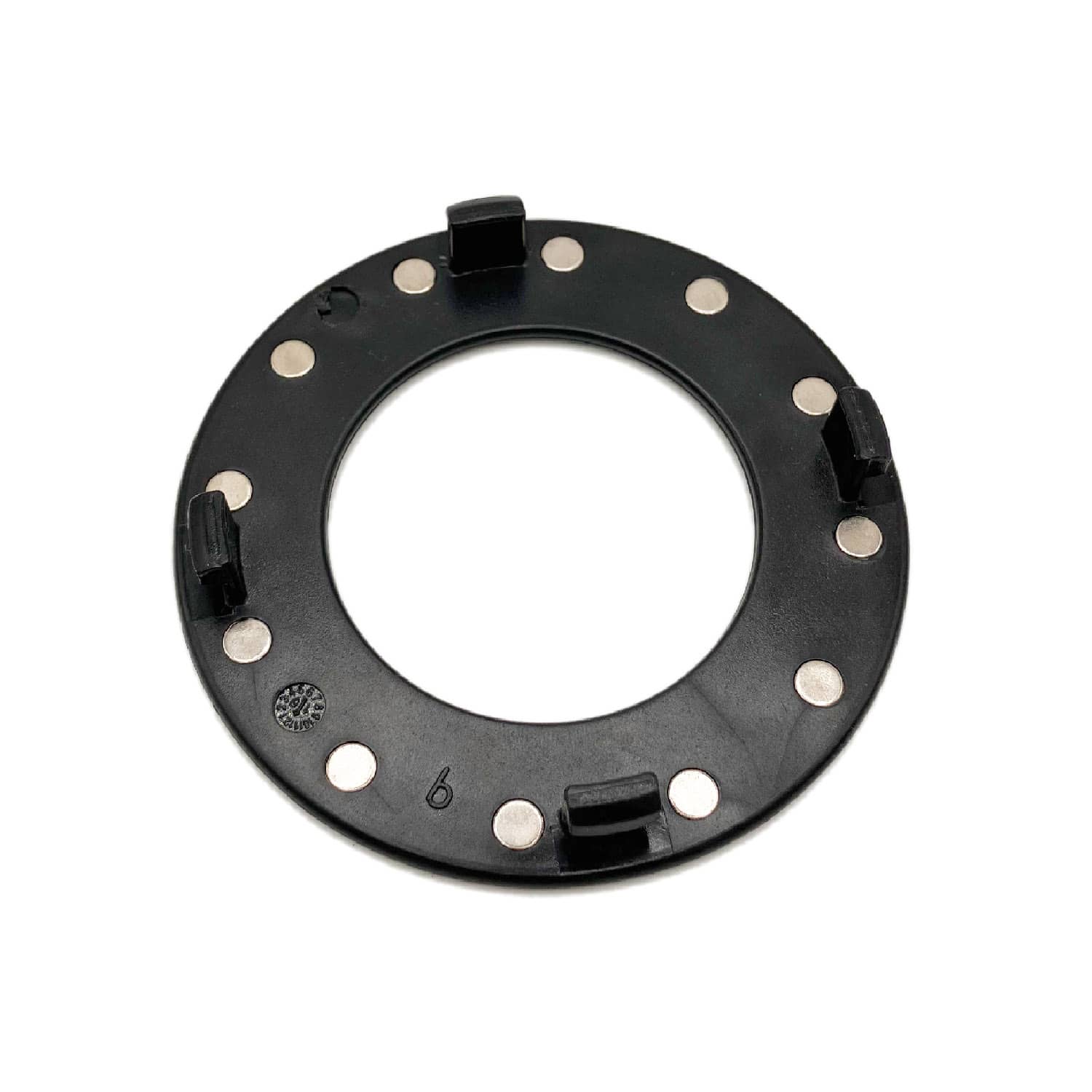

| D09 | 77,50 mm | 45,50 mm | 65,50 mm | 3,00 mm |

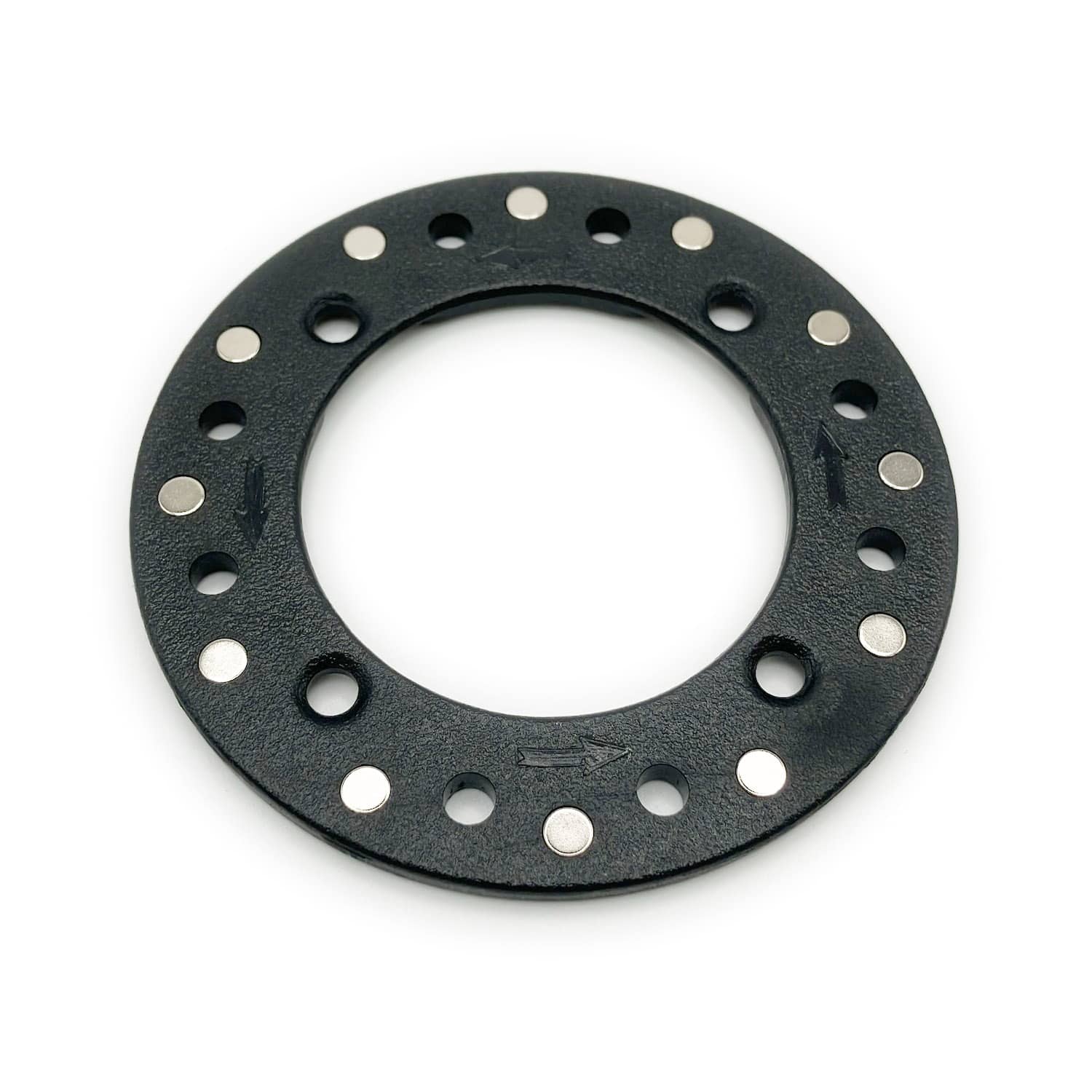

| D12 | 87,75 mm | 52,00 mm | 77,00 mm | 4,35 mm |

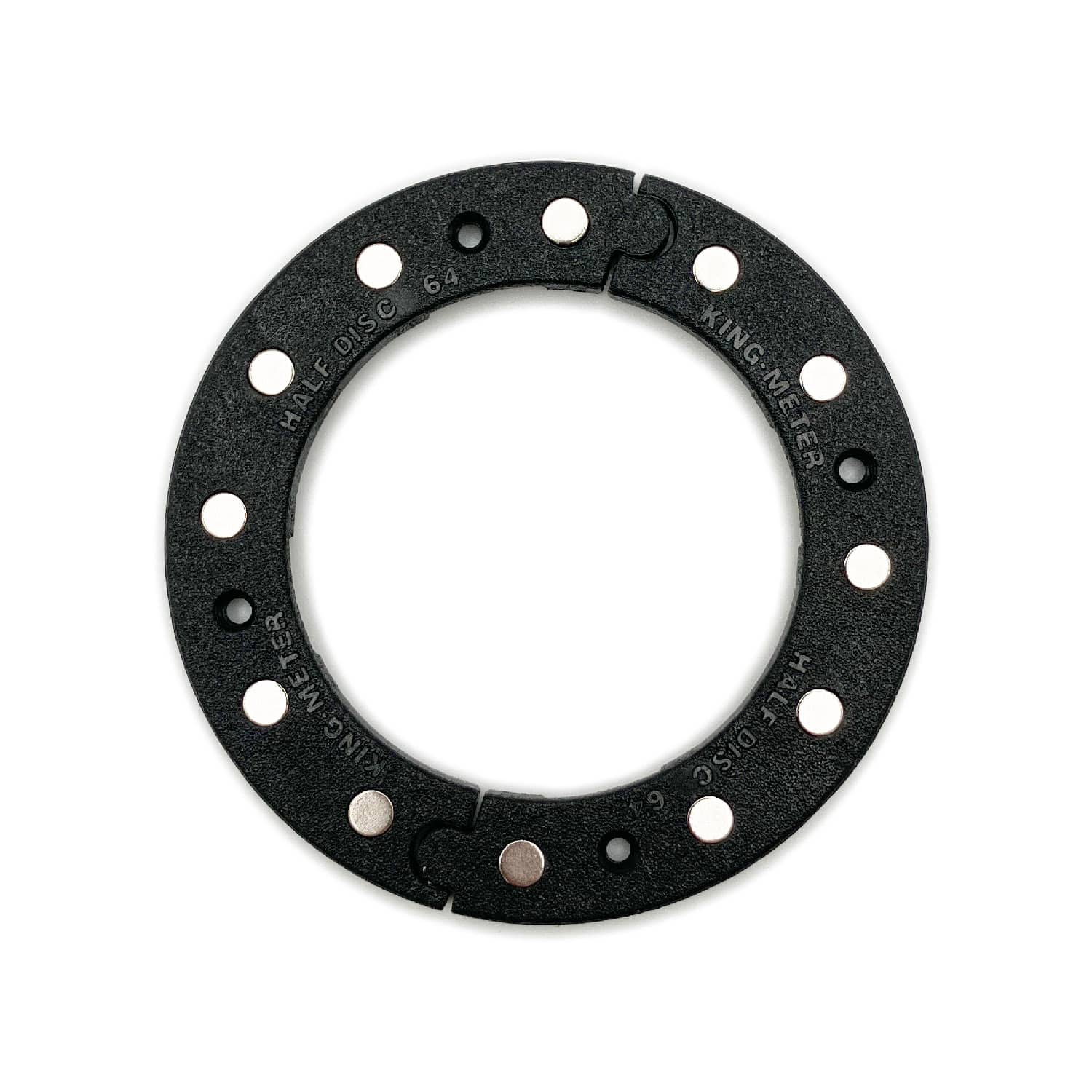

| D17 | 77,00 mm | 52,00 mm | 65,00 mm | 4,00 mm |
| Magnetscheibe | Anzahl Magnete | Montageort | Kompatibilität | Montagesystem | Demontage Tretkurbel | Sonstiges |
|---|---|---|---|---|---|---|
| D01 | 12 | 4-Kant Achse | 4-Kant Innenlager | Gesteckt | erforderlich | Bauraum beachten! |
| D02 | 12 | Kettenblatt | universell, Maße prüfen! | Magnetisch o. verschraubt (3x) | erforderlich | 3-Loch Befestigung |

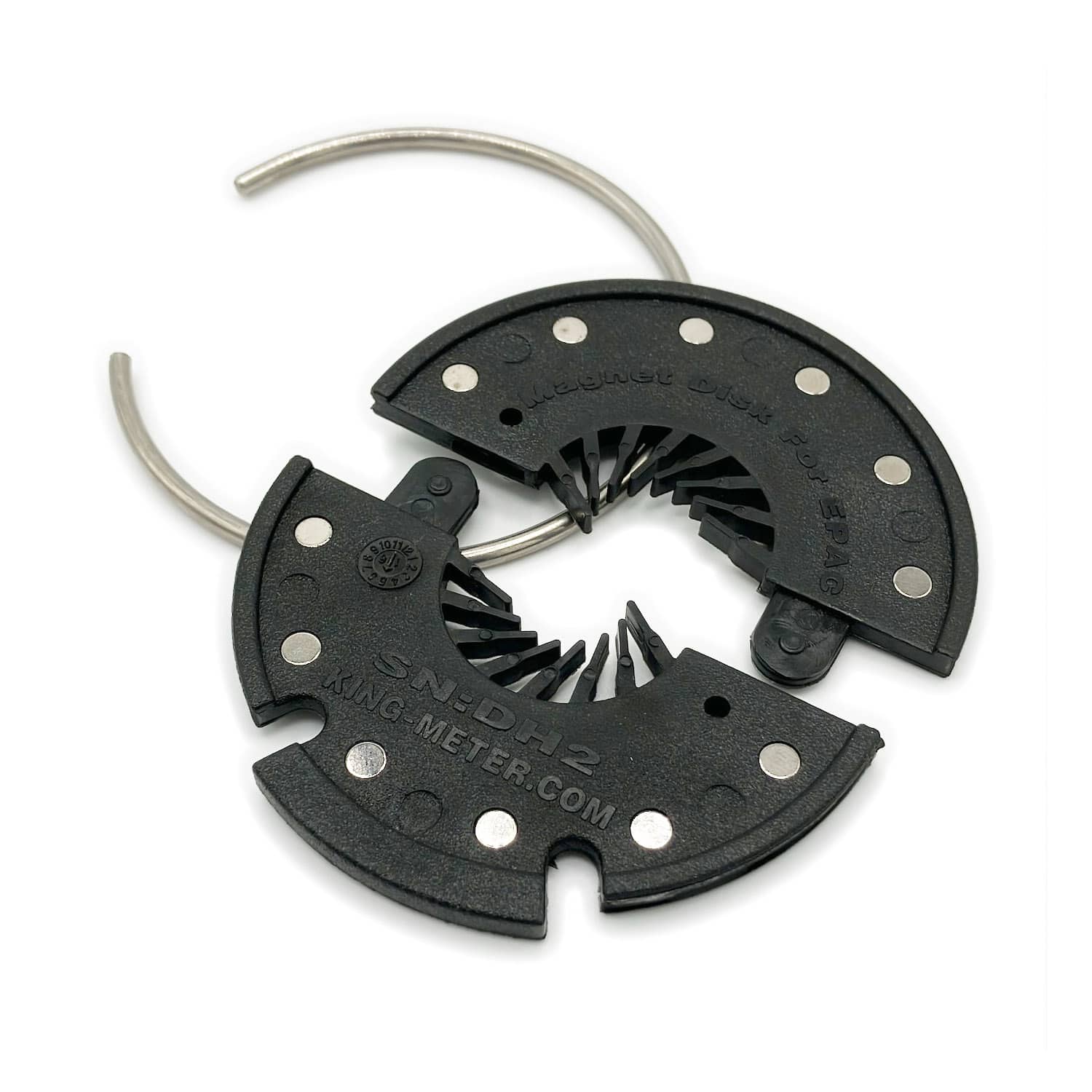

| D05 | 12 | 4-Kant Achse | 4-Kant Innenlager | Gesteckt | nicht erforderlich | Bauraum beachten! |
| D09 | 12 | Kettenblatt | Hollowtech II 22 Zähne | Geklipst | erforderlich | Nase zu Nase: ca. 67mm (außen) |
| D12 | 12 | Kettenblatt | 24, 26 Zähne, Maße prüfen! | Magnetisch o. verschraubt (4x) | erforderlich | Für 4-Arm Tretkurbel |
| D17 | 12 | Kettenblatt | 22 Zähne, Maße prüfen! | Magnetisch o. verschraubt (4x) | nicht erforderlich | Adapter für 5-Arm Tretkurbel (Lochkreis Ø70mm) liegt bei |
Bei diesem Angebot können Sie oben über das Dropdown Menü zwischen drei Steckersystemen wählen, dem “Professional” System dem “Waterproof” System, und dem Bafang-System. Das “Professional” System ist für Profis mit handwerklichem Geschick, wobei das “Waterproof” System auch für Anfänger mit weniger Erfahrung geeignet ist. Durch Versiegelung, Schrumpfschläuche und dem Einsatz unserer Controller Box kann auch das “Professional” System wasserdicht eingesetzt werden. Das „Bafang„-System bezieht sich auf Systeme die einen Bafang-Controller benutzen, und besitzt einen runden 6-Pin Jules-Stecker.
| Professional | |
|---|---|
|
Deutlich höhere Flexibilität bei der Kabelführung und -verlegung |
|
Stecker können schnell (aus-)getauscht werden |
|
Kabellängen können individuell an das Fahrrad angepasst werden |
|
Erleichterte Fehlersuche durch detaillierten Kabelbelegungsplan |
|
preiswerter |
| Waterproof | |
|---|---|
|
Alle Stecker sind witterungsbeständig und absolut wasserdicht |
|
Austausch einer Komponente wesentlich einfacher durch Einsatz eines Kabelbaums |
|
Einfacher Aufbau durch farblich gekennzeichnete Stecker |
|
Aufgeräumteres Erscheinungsbild, da alle Kabel in einem Kabelbaum gebündelt werden |
|
Hochwertiger |
| Bafang | |
|---|---|
|
Zum Anschluss der speziellen Bafang-PAS-Stecker |
|
Für Bafang-Nabenmotor-Systeme mit Bafang Controllern |
|
Stecker ist witterungsbeständig und absolut wasserdicht |
|
Aufgeräumteres Erscheinungsbild, da alle Kabel in einem Kabel geführt werden |
|
Hochwertiger |
Effizient
Rückführbar
Kompatibel
 |
windmeile© KM-DH Pedalsensor in gewählter Variante |
|
windmeile© Magnetscheiben-Set |
Blitzschneller
Versand
Telefonischer
Support
30 Tage
Rückgaberecht
Geprüfte
Qualitätsware
Das sagen unsere Kunden:
-
Die Mitarbeiter sind sehr freundlich und kompetent. Der Versand war blitz schnell und ich bin außerdem mit der Qualität der Produkten (Motor und Daumengas) sehr zufrieden. Empfehlenswert!
Camila Jesus
-
Alles schnell und sicher verpackt geliefert. Alle Teile passen super zusammen. Hervorragender Service. Würde jederzeit wieder kaufen.
Matthias Stephan Sommer
-
Die E-Bike Teile sind gut und passen vor allem zusammen. Bislang auch prima Support, hab auf alle meine Fragen geantwortet, heute leider nicht mehr selbstverständlich. Zurückschicken musste ich bislang nichts. Weiter so.
Dirk Henkel
Für weitere Informationen und Anleitungen besuchen Sie uns auf
§ Bitte beachten Sie, dass in Deutschland E Bikes und Pedelecs nur unter bestimmten Voraussetzungen auf öffentlichen Straßen, Wegen und Einrichtungen zugelassen sind. Bitte informieren Sie sich vor Kauf über die aktuellen Regeln in Ihrem Land.
| Gewicht | 0,062 kg |
|---|---|
| Steckersystem | Bafang – 6-Pin Higo Stecker, Professional – 3-Pin JST Stecker, Waterproof – 3-Pin Julet Stecker |
| Montageseite | Links, Rechts |
| Sensor | KM-DH, KM-DH-SSP, KM-DH-T281 |
| Tretlagertyp | Shimano Hollowtech/Octalink, Standard Tretlager/Innenlager |
| EU-Verantwortl. Handelsname | windmeile GmbH |
| EU-Varantwortl. Strasse | Frankfurter Ring 38 |
| EU-Verantwortl. Postleitzahl | 80807 |
| EU-Verantwortl. Stadt | München |
| EU-Verantwortl. Laendercode | DE |
| EU-Verantwortl. Laendername | Germany |
| EU-Verantwortl. E-Mail | |
| U-Verantwortl. Telefonnr. | +498990422032 |
| Farbe | Schwarz |
| Produktlinie | Bafang – UART, windmeile – Professional, windmeile – Waterproof |
| Einbaulage | Mitte |
| Marke | windmeile |
