Grin | Cycle Analyst V3 CA3 WP Display

139,98 inkl. MwSt., zzgl. Versand (DE kostenfrei)

Vorrätig


Artikelnummer 20161017279 Kategorien ,


  • Kostenloser Versand innerhalb Deutschlands
  • 30 Tage Rückgaberecht
  • Technischer Kundenservice

Akkus Motoren Displays Sensoren Zubehör u.v.m.
Eigenschaften
  Die Highlights
Maximale Kontrolle und Konfiguration des Fahrverhaltens
Innovative Technologie der Firma Grin
Ebay-Plus Versand
Blitzschneller Versand innerhalb von 24h
30 Tage Rückgaberecht
Exzellenter Kundenservice – Sie erhalten eine fachlich fundierte Antwort auf Ihre Frage innerhalb von 2 Werktagen!
  Technische Eigenschaften
Grin Cycle Analyst V3 CA3-WP mit 8-Pin Julet-Anschluss
Gerätestrom: 10mA
Spannungsbereich: 10-150V, aber reduziert durch Stromverbrauch des Zubehörs (bei gängigen PAS-Sensoren nur 60V)
Stromauflösung: 0,01A im Low-Range-Modus, 0,1A im High-Range-Modus
Spannungsabfall über Shunt-Wiederstand: 240mV/Rshunt
Dimensionen: 129x57x25mm
Kompatibilität: Bafang Controller und windmeile Daumengas Professional
ACHTUNG: Unsere windmeile Controller sind NICHT kompatibel

Produktbeschreibung

Produktfunktionen

Im Vergleich zu herkömmlichen Fahrrad-Displays bietet der Cycle Analyst CA3-WP eine Reihe von erweiterten Funktionen und Konfigurationsmöglichkeiten für die Überwachung und Steuerung des Elektroantriebs. Der Cycle Analyst kann die Leistung des Motors, die Batteriespannung, den Stromverbrauch und andere Parameter in Echtzeit überwachen und anzeigen. Dadurch können Sie genau verfolgen, wie viel Leistung Ihr E-Bike verbraucht und wie lange die Batterie voraussichtlich hält. Er bietet eine Vielzahl von Einstellungen und Konfigurationsoptionen, die es Ihnen ermöglichen, das Fahrverhalten und die Leistungsabgabe des Motors und der Batterie genau anzupassen. Dazu gehören z.B. die Begrenzung der Höchstgeschwindigkeit, die Einstellung der Unterstützungsstufen und die Anpassung der Regenerationsbremsung.

Anschluss der Komponenten

Der Cycle Analyst CA3-WP hat 8 Anschlüsse. Anders als bei den üblichen E-Bike-Systemen wird bei Verwendung des CA ein Großteil der Komponenten am Display angeschlossen. Der wichtigste Anschluss ist der 3-Pin Daumengas-Anschluss, der für die Basisfunktionen des Displays benötigt wird. Dieser darf also nicht am Controller angeschlossen werden, da der CA sonst die Eingabe des Daumengases am Controller überschreibt, und somit keine Leistung beim Betätigen des Daumengases erzeug wird.

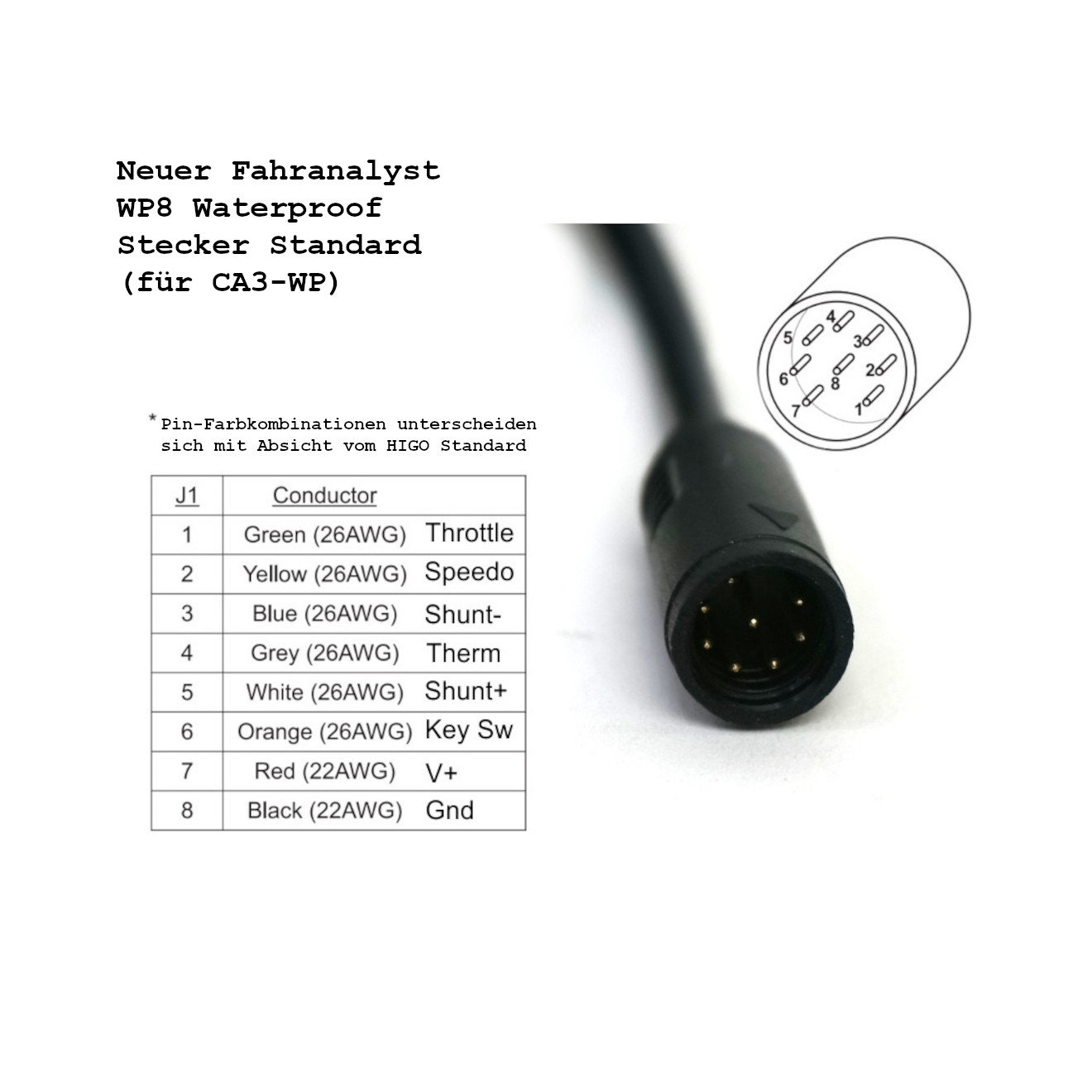

Als nächstes muss der 8-Pin Julet Stecker mit dem Controller verbunden werden. Das CA3-WP Modell hat diesen Stecker anstelle des 6-Pin JST-Steckers. Die zusätzlichen zwei Pins ermöglichen, zusätzliche Kabel für das Motorsignal der Temperatur und einen Ein-/Aus-Schalter direkt an den Cycle Analyst zu führen, um die Menge an Kabelsalat zu reduzieren. Die Pinbelegung wurde so gewählt, dass sie derjenigen ähnelt, die bei Bafang und anderen Systemen mit 8-poligem Hauptkabel verwendet wird. Allerdings sind die Tx- und Rx-Kommunikationsdrähte stattdessen an Shunt+ und Shunt- angeschlossen.

Der 5-Pin Stecker ist für den PAS-Sensor, hier ist zu beachten das der verwendete PAS mindestens 10V vertragen muss, sonst wird er beschädigt. Der 2-Pin Temperatursensor dient der Erkennung von gefährlichen Motortemperaturen und dem Gegenwirken dieser durch den CA. Bein unseren Motoren ist kein solcher Sensor vorhanden, diesen müssen Sie zusätzlich erwerben.

Des weiteren gibt es einen Kommunikationsanschluss, um die Daten des CA am Computer auswerten zu können, einen 4-Pin Bremsanschluss, einen 3-Pin Auxiliary für den Anschluss eines Bedienungsgeräts der Unterstützungsstufen und einen Gleichstromausgang zum Anschliessen externen Beleuchtungen wie beispielsweise des Frontlichtes..

Hinweis zur Kompatibilität

Der Grin Cycle Analyst CA3-WP ist sowohl mit den Bafang Controllern als auch dem windmeile Daumengas Professional kompatibel. Sonst ist nur eingeschränkt mit windmeile oder Bafang Produkten kompatibel, bitte informieren Sie sich ausführlich welche Produkte angeschlossen werden können. Kontaktieren Sie uns bei Zweifeln oder Unsicherheiten gerne über unser Hilfezentrum.

Sie können einige Grin Teile bei uns erwerben, wie die passenden Phase- und Baserunner-Contoller und Grin Lichter, oder deren Programmierkabel.

Achtung:

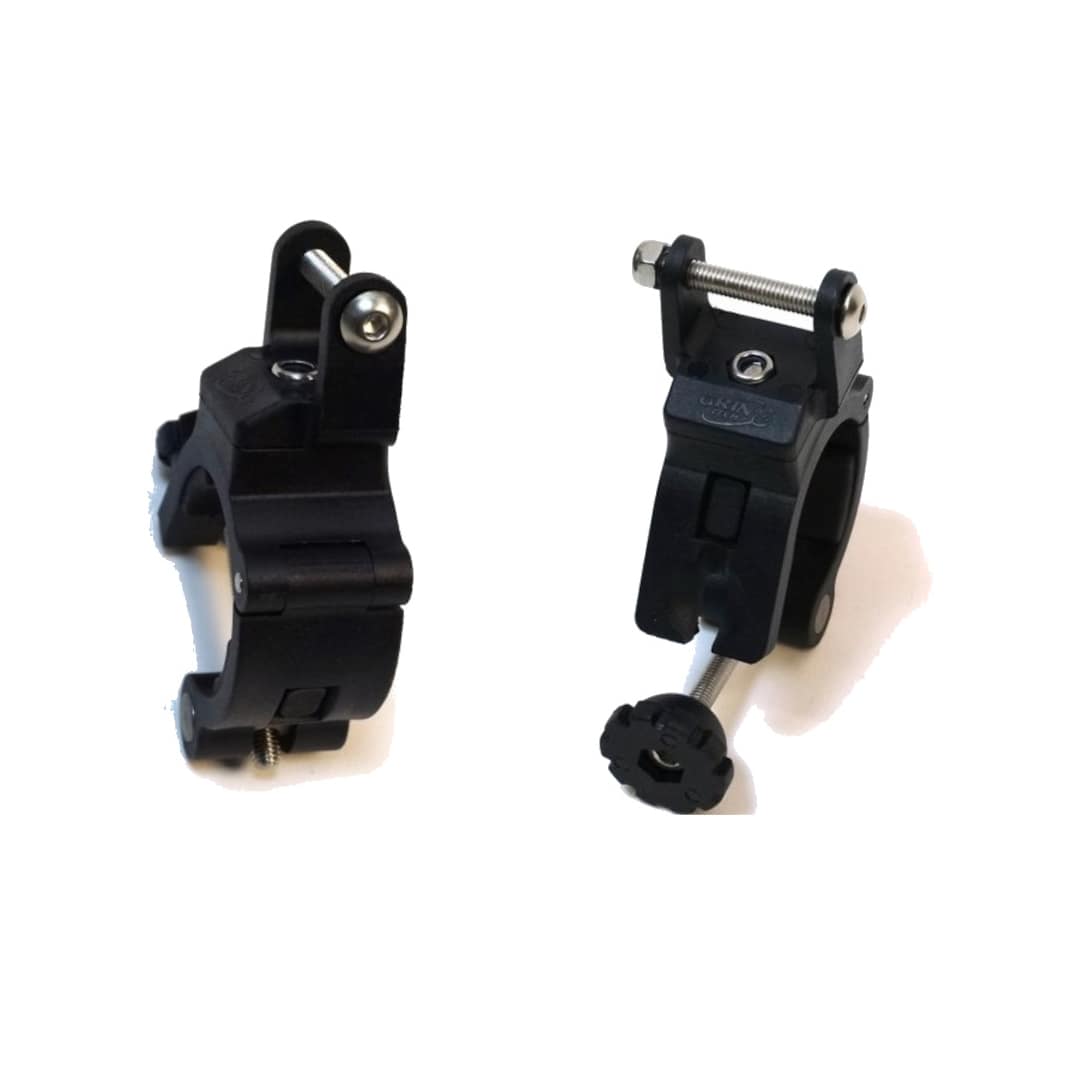

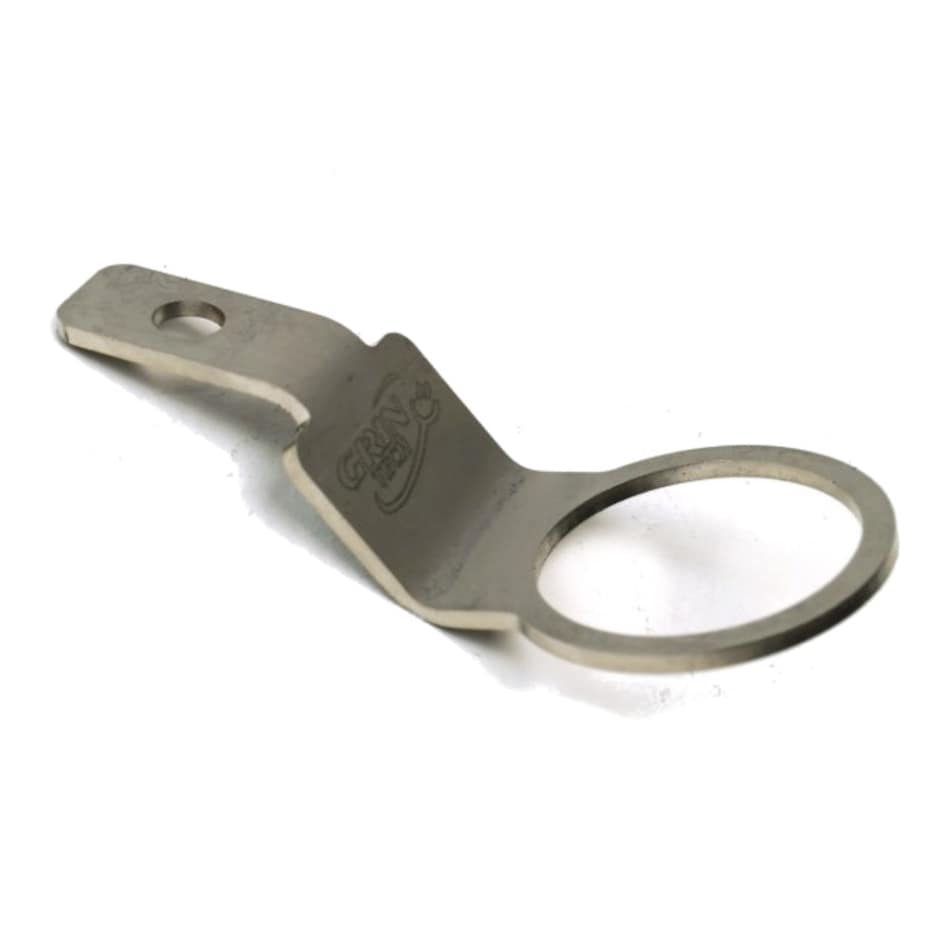

Es ist keine Halterung im Lieferumfang enthalten. Wir haben aber passendes Zubehör zur Befestigung im Sortiment. Sie können hier zwischen der Grin Gabelhalterung für den Lenker und der Grin Lenkerklemme für verschiedene Positionen am Fahrrad entscheiden.

Wir empfehlen ausdrücklich die beigelegte Anleitung (siehe oben unter Anleitungen) durchzulesen, auch wenn sie noch die des CA3-DPS Vorgängers ist.


Effizient

Rückführbar

Kompatibel
Lieferumfang
Grin Cycle Analyst V3 CA3-WP (ohne Halterung): 1 Stk.
