windmeile | E-Bike Sinus-Controller KT 36V 48V 250W 500W, integriert in Akkuhalterung Hailong 1-2, Waterproof-Stecker, max. 12A 14A 22A

ab €65,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
(87 Kundenrezensionen)

GTIN n. a. Artikelnummer n. v. Kategorien ,


  • Kostenloser Versand innerhalb Deutschlands*
  • 30 Tage Rückgaberecht**
  • Technischer Kundenservice

Eigenschaften

Farbe:
Schwarz
Marke:
Hailong, windmeile
Spannung - Leistung:
48V - 250W, 36V - 500W, 36V - 250W, 48V - 500W
Kompatibilität:
FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, W050, W100, W150, WTA300, W200
Motortemperatursensorfunktion:
Nein
Bremslichtanschluss:
Nein
Spannung:
48V, 36V
Abmessungen:
345x67mm
Akku-Controller-Stecker:
4mm Bullet
Controller-Akku-Stecker:
4mm Bullet
Akkuhalterung:
Hailong 1-2
Modell (alt):
W100, W150, FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, FM G020.500 D, RM G020.500 D, RM G020.500 DC
Modell:
KT
Controllerintegration:
Flaschenhalter
Kommutierung:
Sinus
Leistung:
250W, 500W
Produktlinie:
windmeile - Waterproof
Kompatibilität (neu):
FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, W050, W100, W150, WTA300, W200
Programmierbar:
Ja
Stecker:
4mm Bullet
Lichtmodul:
48V - 3W, 36V - 3W
Max. Stromstärke:
12A, 22A, 14A
Max. Eingangsspannung:
60V, 50V
Radgröße:
frei einstellbar

Highlights

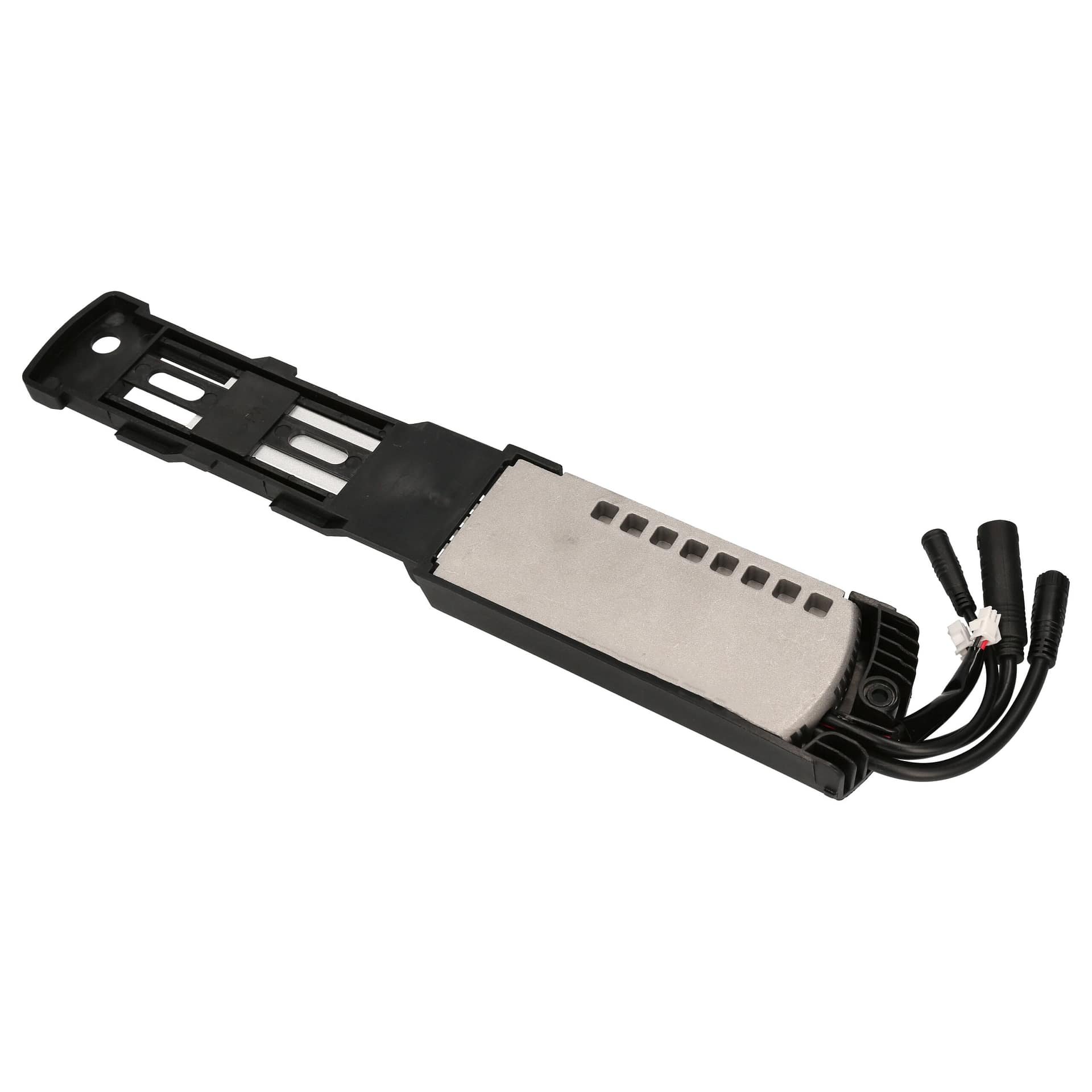

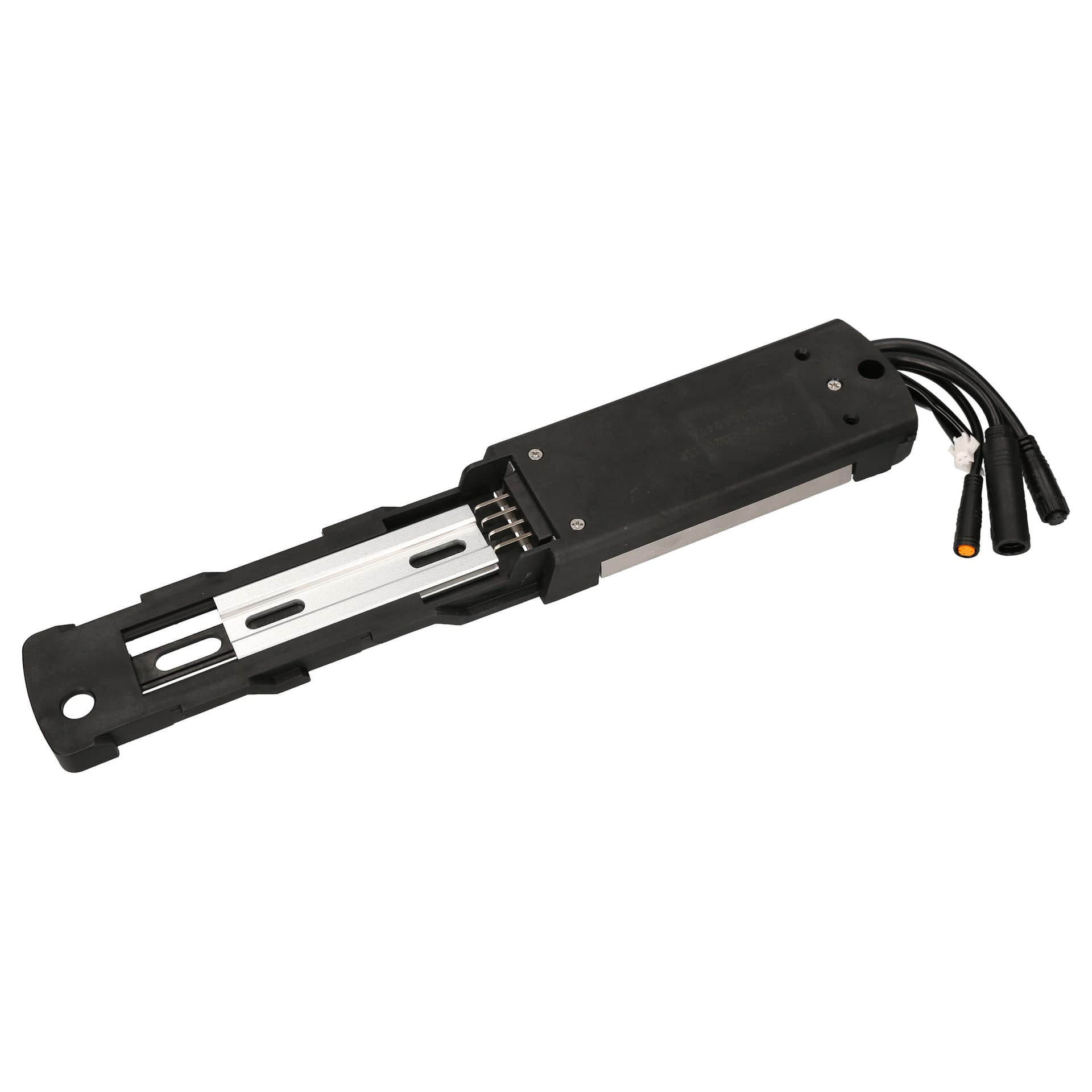

  • windmeile KT Sinus-Controller integriert in die Hailong-1-2-Akkuhalterung zur Montage an der Flaschenhalteraufnahme
  • Ausführungen: 36V – 250W, 36V – 500W, 48V – 250W und 48V – 500W
  • Maximale Stromstärke je nach Ausführung 12 A, 14 A oder 22 A
  • Sinus-Kommutierung mit Torque-Regelung für Motoren mit Hallsensoren
  • Ausschließlich mit KT-Displays kompatibel und über deren Displayparameter einstellbar
  • Bei 48V – 500W ermöglicht C5 = 06 am KT-LCD3 einen rechnerischen Stromgrenzwert von 17,6 A

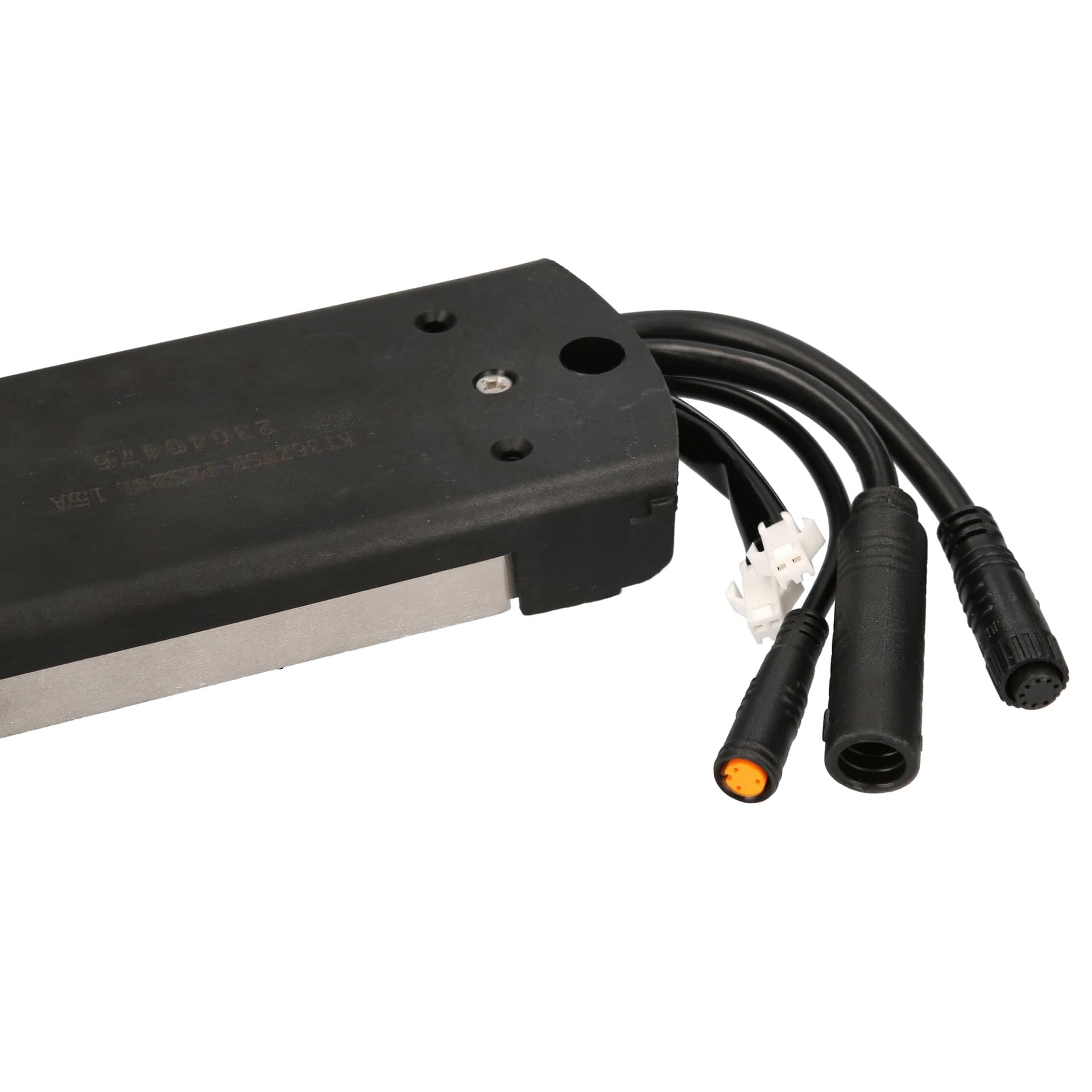

  • Waterproof-Controlleranschlüsse und 4-mm-Bullet-Anschluss zum Akku
  • Abmessungen 345 × 67 mm und vorderes Halterungsteil 185 × 55 mm
  • Passend für windmeile Akkus mit Samsung- oder Panasonic-Zellen im Hailong-1-Gehäuse
  • Je nach Ausführung kompatibel mit Bafang FM G370.250 D, FM G020.250 D, RM G040.250 D, RM G020.250 D, RM G040.250 DC und RM G020.250 DC sowie windmeile W100, W150, W050, W200 und WTA300

Beschreibung

Der windmeile KT ist ein E-Bike-Sinus-Controller mit integrierter Hailong-1-2-Akkuhalterung für passende windmeile Akkus im Hailong-1-Gehäuse und Antriebe mit KT-Display. Er steuert die Motorbestromung mit Sinus-Kommutierung und Torque-Regelung und benötigt dafür einen Motor mit Hallsensoren. Die Einstellung erfolgt ausschließlich über KT-Displayparameter. Die Halterung nimmt windmeile Akkus mit Samsung- oder Panasonic-Zellen auf und wird an der Flaschenhalteraufnahme befestigt. Sie ist spritzwasser- und staubfest und schützt den Akku vor starken Vibrationen. Für den Einbau sind die Abmessungen von 345 × 67 mm und das vordere Halterungsteil mit 185 × 55 mm relevant. Die Controlleranschlüsse nutzen Waterproof-Stecker, der Akkuanschluss verwendet 4-mm-Bullet-Stecker. Das Lichtmodul ist passend zur Systemspannung als 36V – 3W oder 48V – 3W ausgeführt. Passende Motoren sind beispielsweise der windmeile W150 sowie für die 250W-Ausführungen der Bafang FM G020.250 D als Frontmotor und der Bafang RM G020.250 DC als Heckmotor. Zur Auswahl stehen 36V – 250W, 36V – 500W, 48V – 250W und 48V – 500W mit ausführungsspezifischen Maximalströmen von 12 A, 14 A oder 22 A. Wählen Sie die Ausführung nach Akkuspannung und Leistungszuordnung des Motors und gleichen Sie vor dem Austausch dessen Modell, die Anschlüsse und die Halterungsmaße ab.

Am KT-LCD3 bestimmt C5 den maximalen Betriebsstrom des Controllers. Nach Abschluss der C4-Einstellung wird die C5-Einstellung aufgerufen. Wählen Sie mit der UP- oder DOWN-Taste den Wert 06. Damit wird der Maximalstrom durch 1,25 geteilt. Für die Ausführung 48V – 500W ergibt sich aus 22 A rechnerisch ein Stromgrenzwert von 17,6 A und damit ein Wert unter 18 A. Speichern Sie die Auswahl durch einen kurzen Druck auf die SW-Taste. Anschließend wechselt das Display zur Einstellung C6.

Wichtige Hinweise

Die Temperaturfunktion von Controller und Motor muss zusammenpassen: Einen Motor mit Temperatursensor nur an einem Controller mit Temperaturfunktion betreiben, einen Motor ohne Temperatursensor nur an einem ohne. Sonst können falsche Geschwindigkeitswerte angezeigt werden.

Lieferumfang

  • Rahmenhalterung mit integriertem windmeile Sinus-Controller
  • Montagezubehör
Gewicht 0,38 kg
