windmeile | E-Bike Motorkabel Professional 24V 36V 48V 250W 500W, 9-Pin Higo Z910AM, 6-Pin 2,8mm Stecker, 4mm Rundstecker, 80cm 160cm

ab €14,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
(78 Kundenrezensionen)

GTIN n. a. Artikelnummer n. v. Kategorien ,


  • Kostenloser Versand innerhalb Deutschlands*
  • 30 Tage Rückgaberecht**
  • Technischer Kundenservice

Eigenschaften

Marke:
windmeile
Länge:
80cm, 160cm
Systemleistung:
250W, 500W
Produktlinie:
windmeile - Professional
Spannung - Leistung:
24V - 250W, 36V - 250W, 48V - 250W, 36V - 1000W, 36V - 350W, 36V - 500W, 36V - 750W, 48V - 1000W, 48V - 250W+, 48V - 350W, 48V - 500W, 48V - 750W
Leistung:
250W, 1000W, 250W+, 350W, 500W, 750W
Spannung:
24V, 36V, 48V
Stecker:
4mm Bullet Male, 6-Pin 2.8mm Plug, Z910AM
Kabellänge:
80cm, 160cm
Stecker (neu):
Z910AM / 6-Pin 2.8mm Plug / 4mm Bullet Male

Highlights

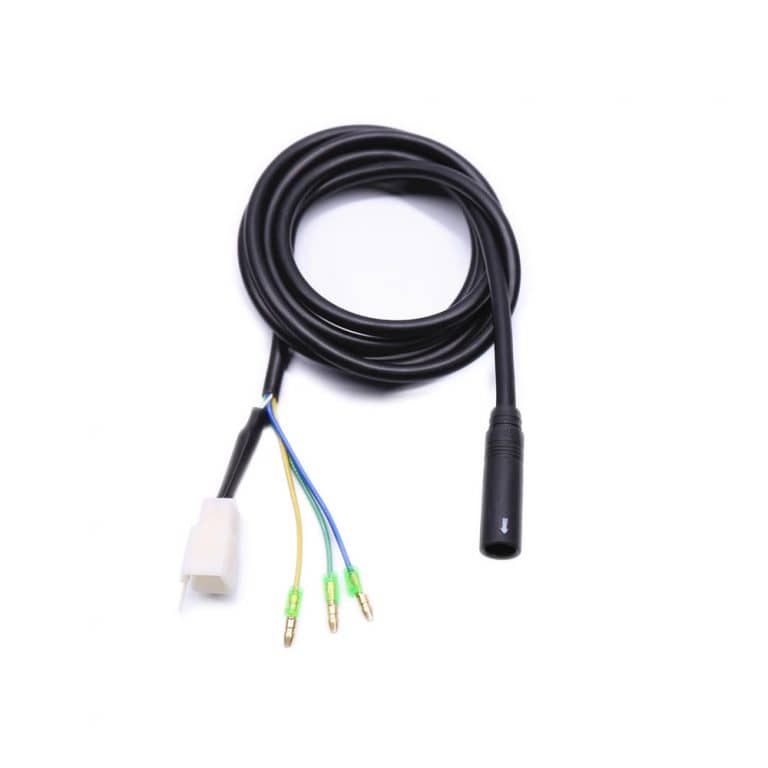

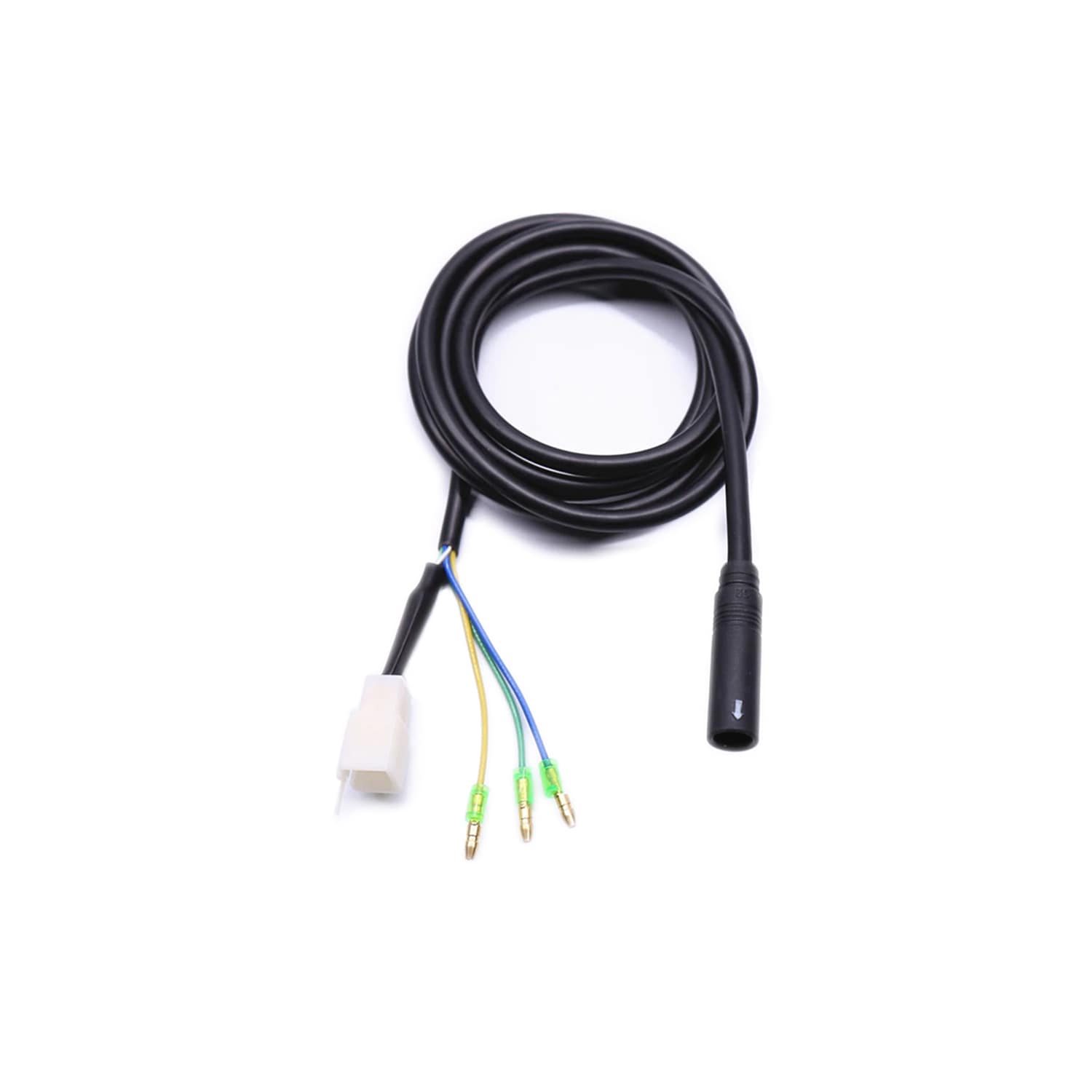

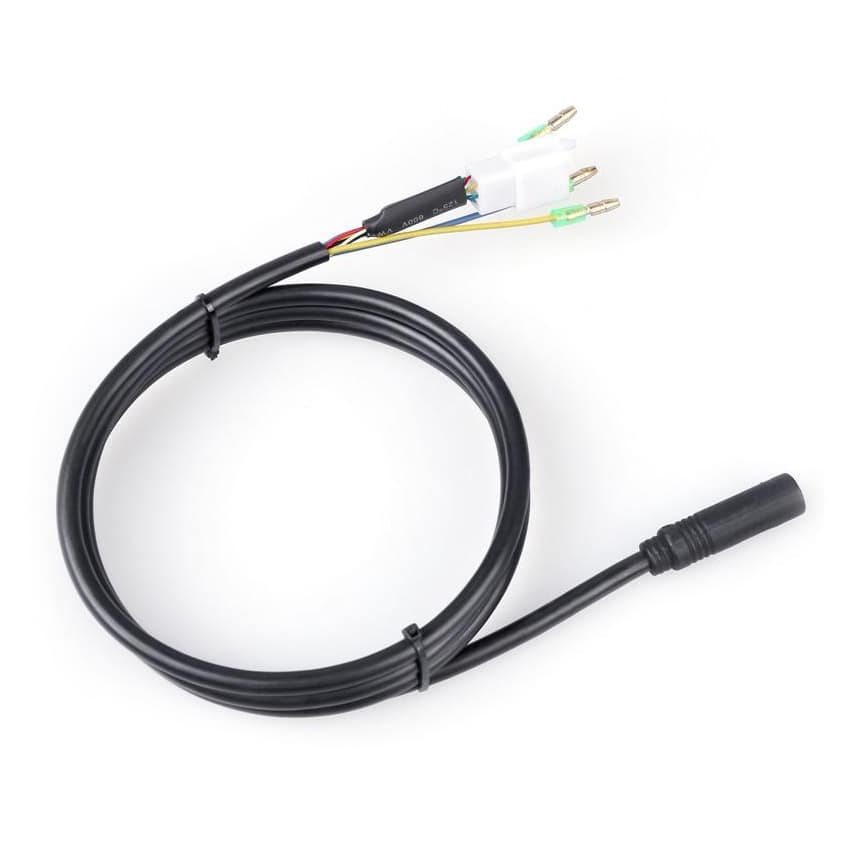

  • windmeile Professional Motorkabel zur Verbindung von E-Bike-Nabenmotor und Controller
  • Überträgt Motorstrom und Sensorsignale einschließlich der Hallsensorsignale
  • Motorseitige 9-Pin-Higo-Buchse Z910AM für das männliche Gegenstück am Motor
  • Controllerseitiger 6-Pin-2,8-mm-Stecker für die Sensorsignale, früher als „6-Pin JST“ bezeichnet
  • Drei männliche 4-mm-Rundstecker für die controllerseitigen Motorphasenanschlüsse
  • 250W-Ausführung für 24V – 250W, 36V – 250W und 48V – 250W
  • 500W-Ausführung für 24V – 250W, 36V – 250W, 36V – 350W, 36V – 500W, 36V – 750W, 36V – 1000W, 48V – 250W, 48V – 350W, 48V – 500W, 48V – 750W, 48V – 1000W und 48V – 250W+
  • Kabellängen 80 cm und 160 cm für die Verlegung zum Vorder- oder Hinterradnabenmotor
  • Austauschbare Professional-Stecker und individuell anpassbare Kabellänge

Beschreibung

Das windmeile Professional Motorkabel verbindet einen E-Bike-Nabenmotor mit dem Controller eines windmeile-Professional-Systems. Es überträgt den Motorstrom und die Sensorsignale einschließlich der Hallsensorsignale, mit denen der Controller die Rotorposition erfasst. Motorseitig besitzt es eine 9-Pin-Higo-Buchse Z910AM für den männlichen Motorstecker. Controllerseitig sind die drei Motorphasen über männliche 4-mm-Rundstecker und die Sensorsignale über einen 6-Pin-2,8-mm-Stecker geführt. Dieser Sensoranschluss wurde früher als „6-Pin JST“ bezeichnet. Die 250W-Ausführung eignet sich für 24V – 250W, 36V – 250W und 48V – 250W. Die 500W-Ausführung deckt 24V – 250W, 36V – 250W, 36V – 350W, 36V – 500W, 36V – 750W, 36V – 1000W, 48V – 250W, 48V – 350W, 48V – 500W, 48V – 750W, 48V – 1000W und 48V – 250W+ ab. Wählen Sie die Kabelausführung nach der Systemleistung des Controllers, da sich danach die Kabeldicke richtet. Als Längenorientierung gelten 80 cm für Hinterradnabenmotoren mit 20–29 Zoll und Vorderradnabenmotoren mit 20 Zoll sowie 160 cm für Vorderradnabenmotoren mit 26–29 Zoll. Gleichen Sie vor dem Kauf die Anschlüsse, die benötigte Verlegestrecke und die Systemleistung ab.

Verbinden Sie zunächst die motorseitige Buchse mit dem Gegenstück am Motor. Schließen Sie anschließend die getrennten Phasen- und Sensoranschlüsse an die entsprechenden Gegenstücke des Controllers an. Für die genaue Leitungszuordnung und die Fehlersuche steht ein detaillierter Kabelbelegungsplan zur Verfügung. Die Professional-Stecker lassen sich austauschen und das Kabel lässt sich auf die benötigte Länge anpassen. Für einen wasserdichten Einsatz müssen die Verbindungen durch Versiegelung und Schrumpfschläuche geschützt werden und der Controller in einer Controller-Box untergebracht sein.

Lieferumfang

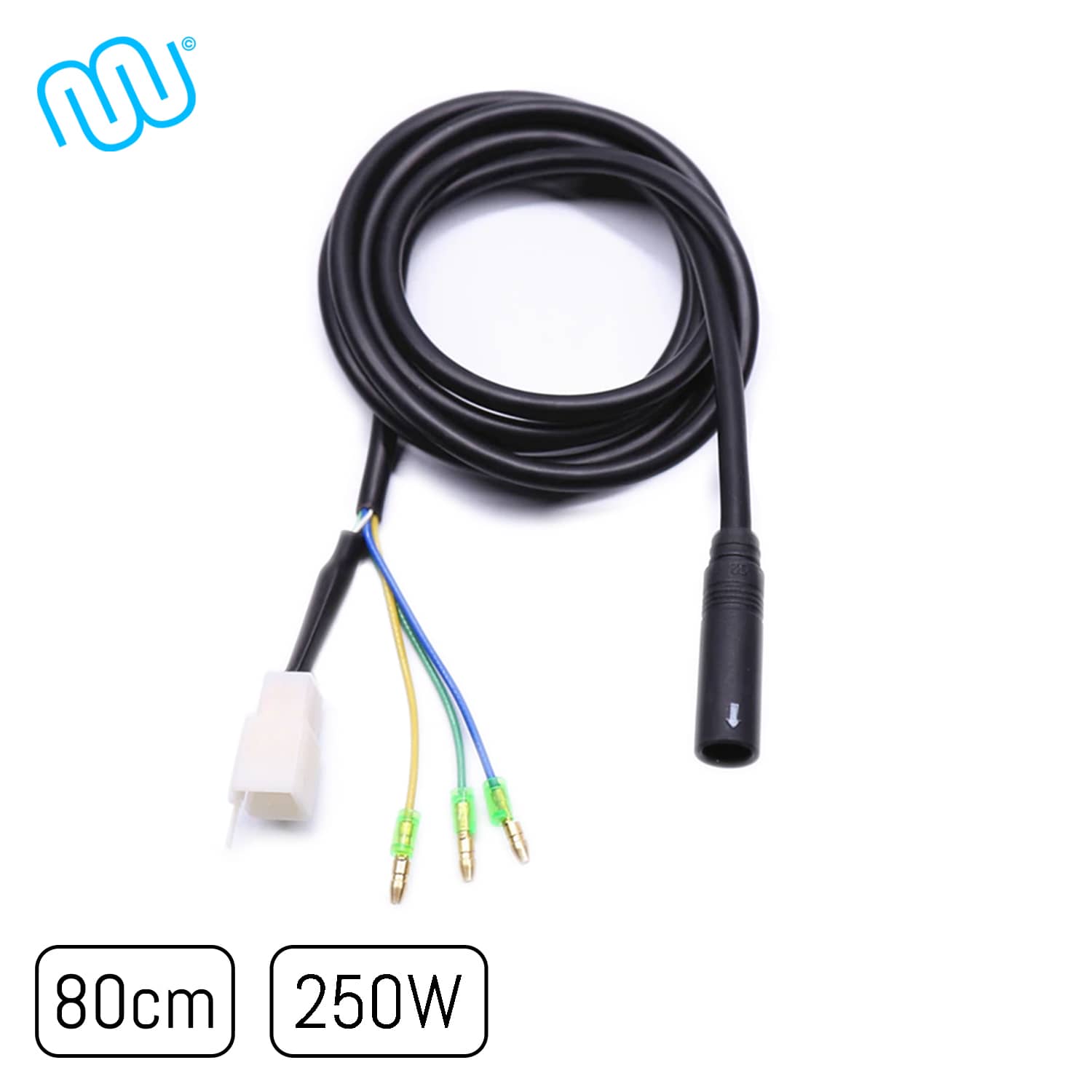

  • 1 Motorkabel Professional, je nach Variante 80 cm für 250 W, 80 cm für 500 W oder 160 cm für 250 W
Gewicht 0,04 kg
Maße n. v.
Systemleistung

250W, 500W

EU-Verantwortl. Postleitzahl

85757

EU-Verantwortl. Hausnummer

5

EU-Verantwortl. E-Mail

[email protected]

EU-Verantwortl. Laendername

Germany

EU-Verantwortl. Laendercode

DE

EU-Verantwortl. Stadt

Karlsfeld

EU-Varantwortl. Strasse

Liebigstr.

Länge

160cm, 80cm

EU-Verantwortl. Handelsname

windmeile GmbH

Marke

windmeile

Produktlinie

windmeile – Professional

Spannung - Leistung

24V – 250W, 36V – 1000W, 36V – 250W, 36V – 350W, 36V – 500W, 36V – 750W, 48V – 1000W, 48V – 250W, 48V – 250W+, 48V – 350W, 48V – 500W, 48V – 750W

Leistung

1000W, 250W, 250W+, 350W, 500W, 750W

Spannung

24V, 36V, 48V

EU-Verantwortl. Telefonnr.

+498990422032

Aufwandspauschale

Nein

Stecker

4mm Bullet Male, 6-Pin 2.8mm Plug, Z910AM

Kabellänge

160cm, 80cm

Stecker (neu)

Z910AM / 6-Pin 2.8mm Plug / 4mm Bullet Male
