windmeile | E-Bike Motorcable Adapter L1019AM2STD, L1019AM zu 3x Hall-Sensor Pin, Temp Pin, SM-3A, Bafang Bullet, 10 cm

Highlights

• Motorcable-Adapter von L1019AM auf getrennte Motor- und Sensorschnittstellen

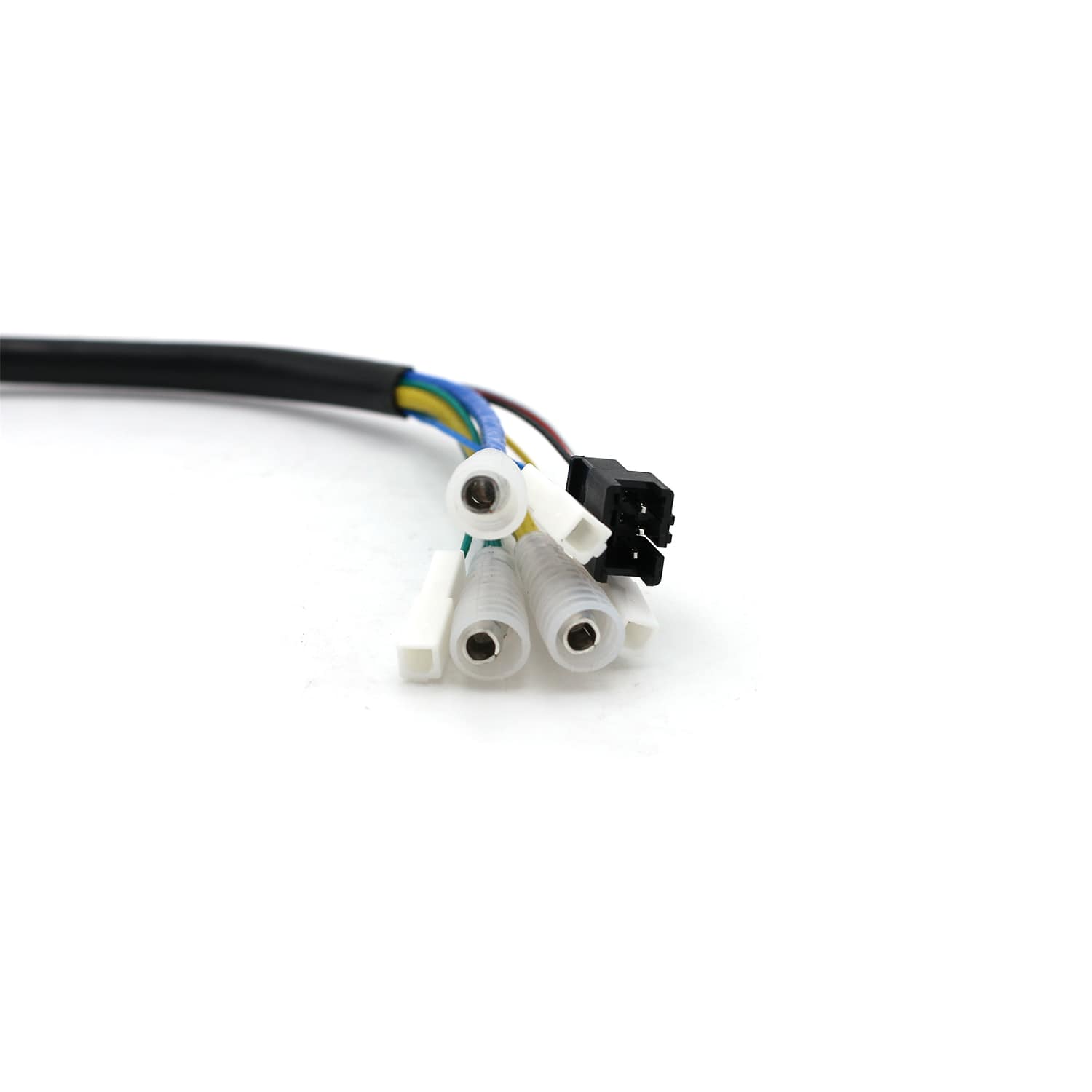

• 3 männliche 5-mm-Bafang-Bullet-Connectoren für die Motorphasen
• 3 männliche Hall-Sensor-Pins zur Anbindung der Hall-Signale
• Zusätzlicher männlicher Pin für Temperatursensor-Signal
• 3-poliger SM-3A-Anschluss mit +5 V, GND und weißer Signalleitung
• Kompakte Kabellänge von 10 cm für kurze Adapterstrecken im Controllerbereich
• Geeignet für Umbauten und Anpassungen zwischen L1019AM-Motorkabeln und separaten Stecksystemen

Beschreibung

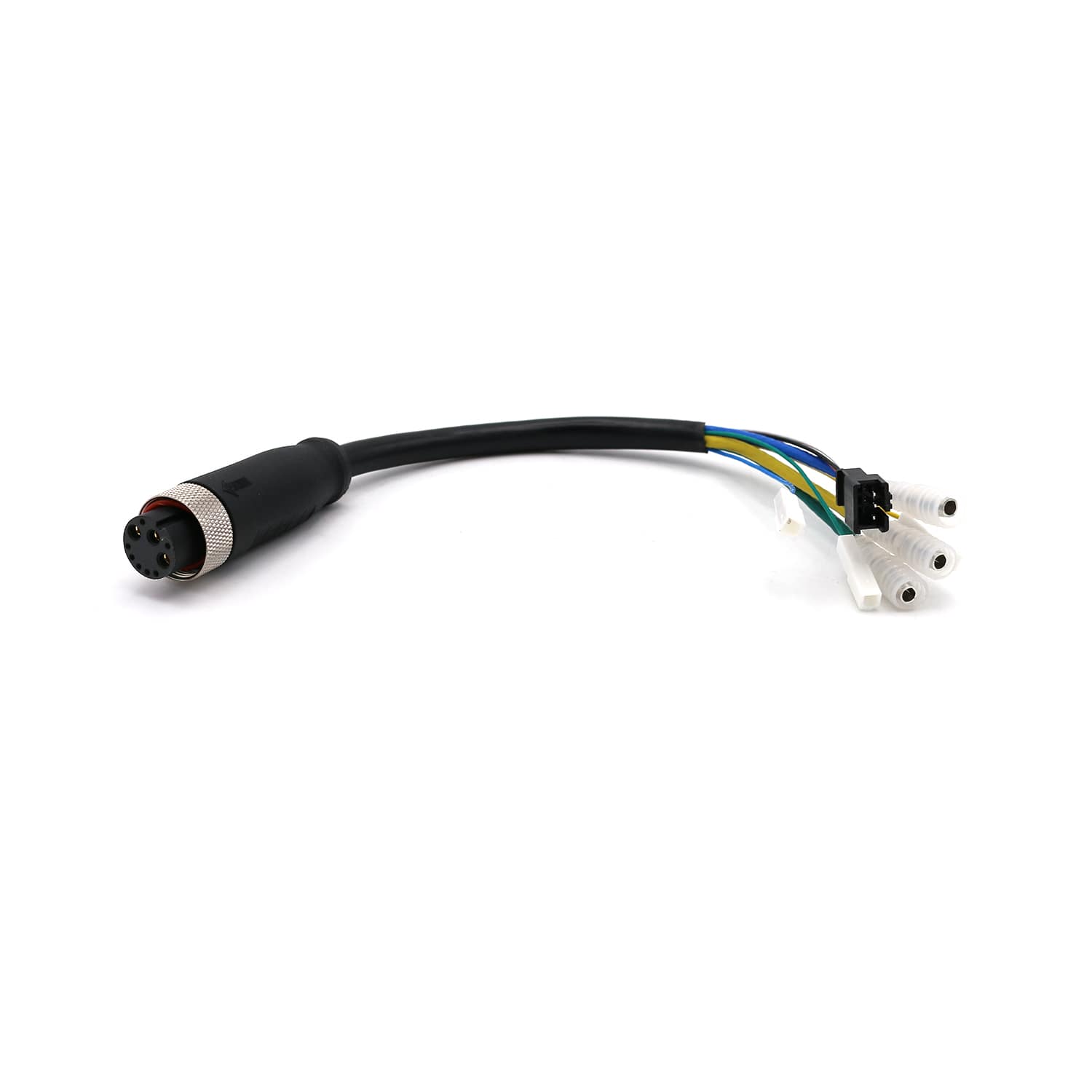

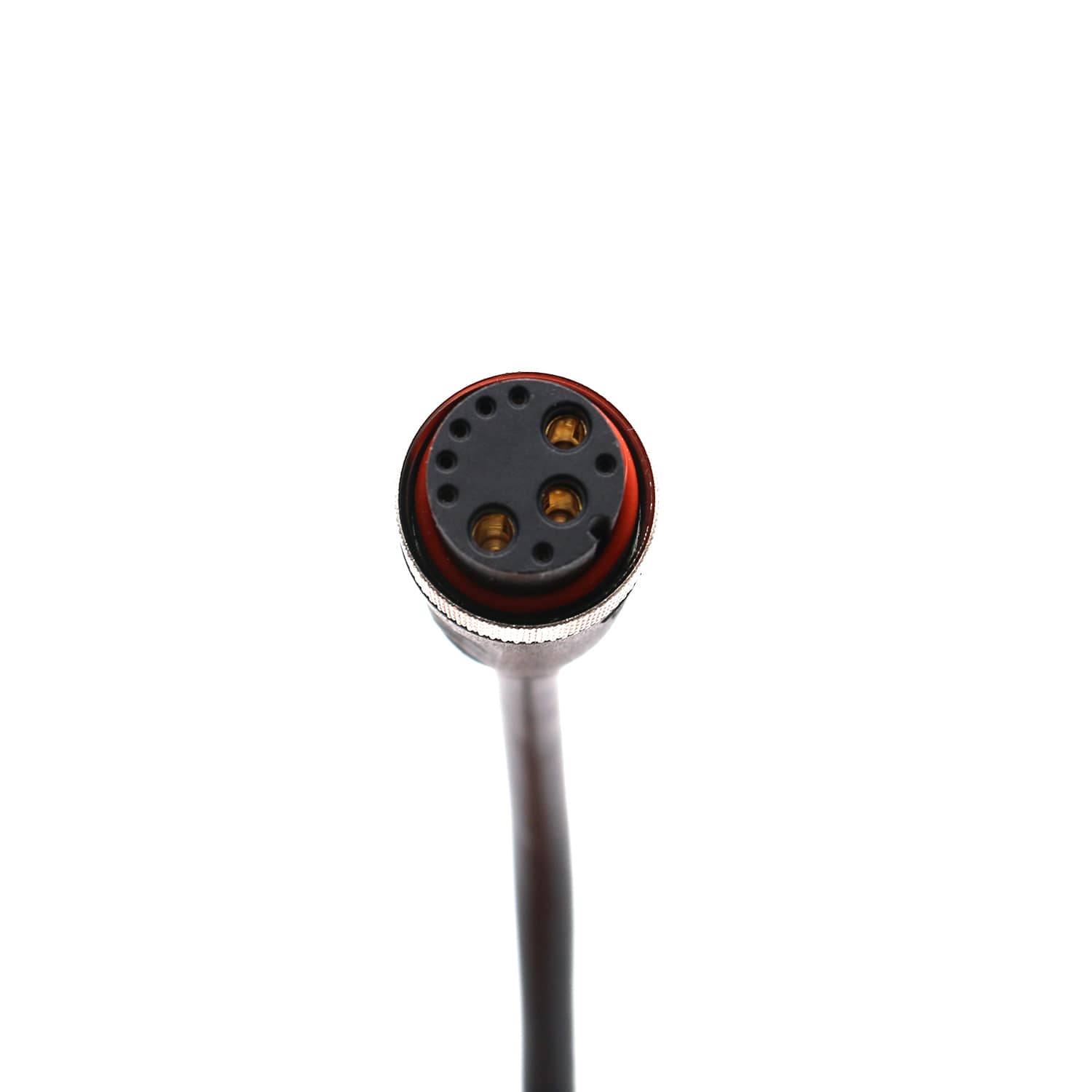

Der windmeile Motorcable Adapter L1019AM2STD verbindet einen L1019AM-Motoranschluss mit getrennt ausgeführten Leitungen für Motorphasen, Hall-Sensorik, Temperatursignal und SM-3A-Schnittstelle. Damit eignet sich der Adapter für E-Bike- und Pedelec-Aufbauten, bei denen ein kompakter L1019AM-Anschluss auf einzelne controllerseitige Steckverbindungen umgesetzt werden soll. Die drei männlichen 5-mm-Bafang-Bullet-Connectoren sind für die Phasenleitungen vorgesehen, während die drei männlichen Hall-Sensor-Pins die Positionssignale des Motors separat herausführen. Ergänzend steht ein einzelner männlicher Pin für das Temperatursensorsignal zur Verfügung. Der 3-polige SM-3A-Stecker führt +5 V, GND und eine weiße Signalleitung und ist damit für passende 3-polige Sensoranschlüsse ausgelegt. Mit 10 cm Länge ist der Adapter kurz gehalten und besonders für Installationen geeignet, bei denen nur eine saubere Steckanpassung ohne lange zusätzliche Kabelführung benötigt wird. Vor der Montage müssen Steckertyp, Geschlecht, Pinbelegung und Belegung des Controllers mit dem vorhandenen System übereinstimmen.
