Bafang | E-Bike Tretlager Pedalsensor PAS SR PA121.32.S SR PA112.32.S, Achslänge 119mm 127mm, 68mm JIS-Vierkant, Stecker G6.5.4, Kabel 95cm

ab €37,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
(103 Kundenrezensionen)

GTIN n. a. Artikelnummer n. v. Kategorien , ,


  • Kostenloser Versand innerhalb Deutschlands*
  • 30 Tage Rückgaberecht**
  • Technischer Kundenservice

Eigenschaften

Farbe:
Schwarz
Marke:
Bafang
Länge:
119mm, 127mm
Achslänge:
119 mm, 127 mm
Kabellänge:
50cm
Anzahl Impulse:
32
Achsaufnahme:
JIS-Vierkantaufnahme
Kompatibilität:
CR A101.C, PA01.32.ST1601
Einbaulage:
Mitte
Stecker:
G6.4.2
Demontage Tretkurbel:
erforderlich
Modell:
SR PA121.32.S - 119mm, SR PA112.32.S - 127mm
Tretlagerbreite:
68mm
Montageseite:
Mitte
Tretlagertyp:
Standard Tretlager/Innenlager
Produktlinie:
Bafang - CAN-Bus, Bafang - UART
Modell (alt):
SR PA121.32.S, SR PA112.32.S
Sensortyp:
Kadenzsensor
Kompatibilität (neu):
CR A101.C, PA01.32.ST1601
Stecker (neu):
G6.4.2

Highlights

  • Tretlager mit integriertem PAS-Sensor als Ersatz für das vorhandene Innenlager
  • Für Bafang-Nabenmotoren vorgesehen und den Bafang-Produktlinien UART und CAN-Bus zugeordnet
  • Passendes Steuergerät: Bafang CR A101.C
  • Kadenzmessung mit 32 Impulsen pro Kurbelumdrehung zur Steuerung der Motorunterstützung
  • Für 68 mm breite Tretlagergehäuse und Kurbeln mit JIS-Vierkantaufnahme
  • Achslänge wählbar: SR PA121.32.S – 119mm oder SR PA112.32.S – 127mm

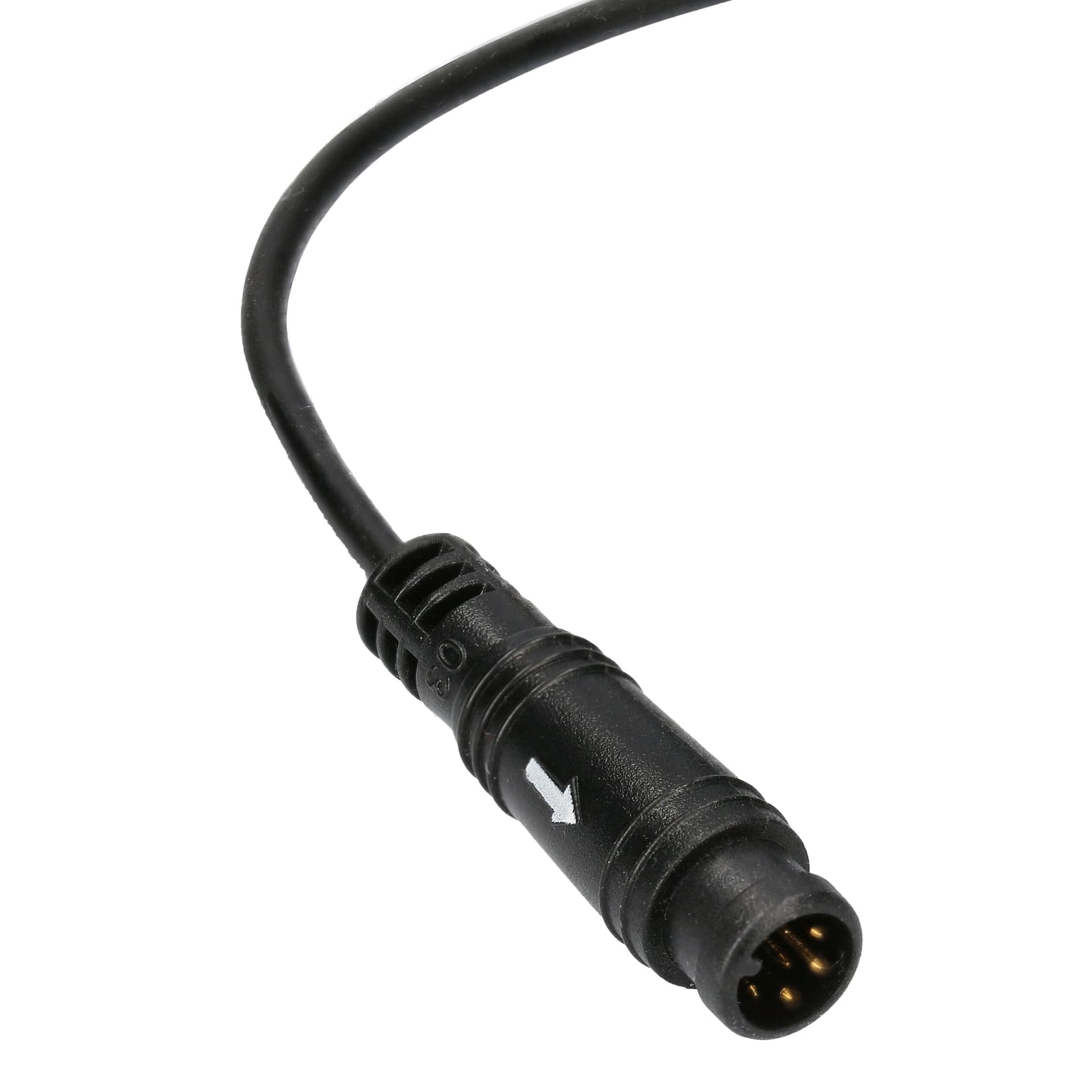

  • Beide Varianten mit 95 cm langem Kabel und G6.5.4-Stecker
  • Schutzart IPX5 und Betriebstemperatur von −20 bis 45 °C

Beschreibung

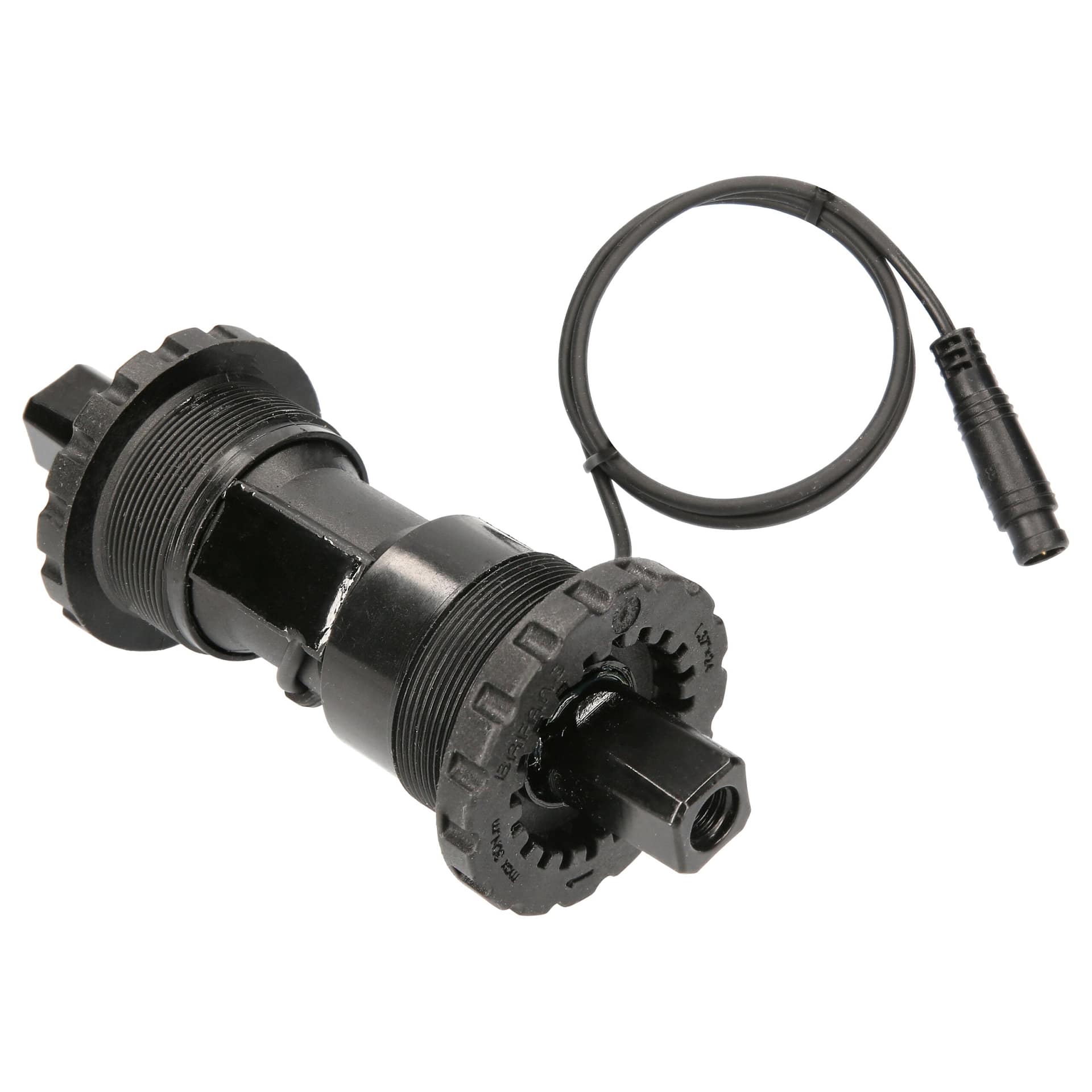

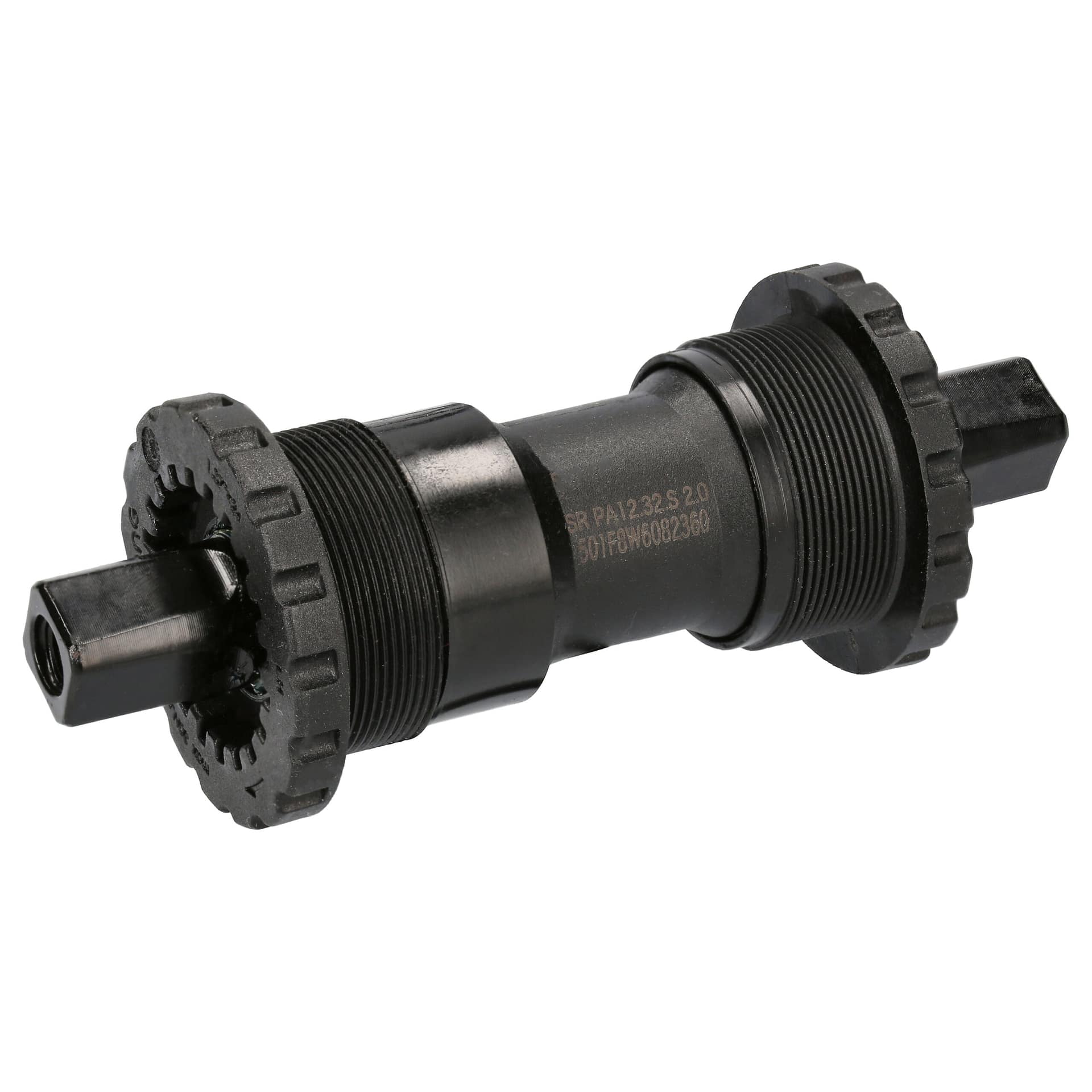

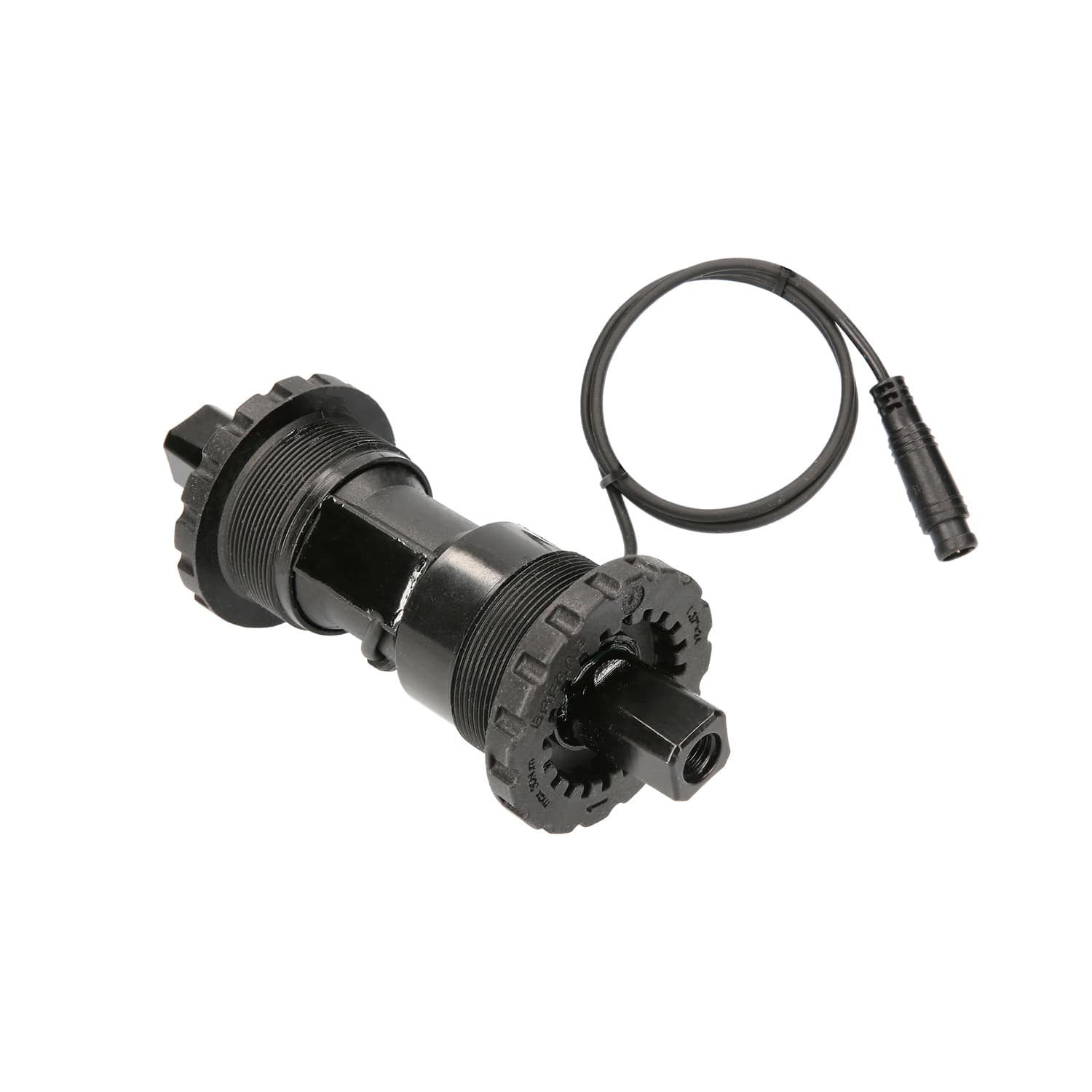

Das Bafang-Tretlager mit integriertem PAS-Sensor eignet sich zum Austausch des vorhandenen Innenlagers und für Umbauten mit Bafang-Nabenmotoren. Der Kadenzsensor erfasst die Pedalaktivität mit 32 Impulsen pro Kurbelumdrehung und übermittelt sie zur Steuerung der Motorunterstützung an den Controller, während die normale Pedalfunktion erhalten bleibt. Er gehört zu den Bafang-Produktlinien UART und CAN-Bus, als passendes Steuergerät eignet sich der Bafang CR A101.C. Beide Varianten sind für 68 mm breite Tretlagergehäuse und Kurbeln mit JIS-Vierkantaufnahme ausgelegt. Das 95 cm lange Kabel besitzt einen G6.5.4-Stecker. Der Sensor wiegt 312 g, besitzt die Schutzart IPX5 und ist für Betriebstemperaturen von −20 bis 45 °C ausgelegt. Wählen Sie SR PA121.32.S mit 119 mm oder SR PA112.32.S mit 127 mm Achslänge entsprechend der für Ihre Kurbel und Kettenlinie benötigten Ausführung.

Demontieren Sie zunächst die Tretkurbeln und das vorhandene Innenlager. Für die Kabelführung benötigen Sie eine Bohrung in der Mitte des Tretlagergehäuses. Führen Sie das mittig austretende Sensorkabel durch diese Öffnung und setzen Sie die kleine Dichtung ein, die die Durchführung vor Wasser und Staub schützt. Schrauben Sie anschließend das Sensortretlager ein und ziehen Sie es mit etwa 30 Nm fest. Dafür können Sie das Bafang-Werkzeug für die Motormontage von BBS01, BBS02 und BBSHD verwenden. Montieren Sie danach die Kurbeln und verbinden Sie das Sensorkabel mit dem vorgesehenen Sensoranschluss des Controllers.

Lieferumfang

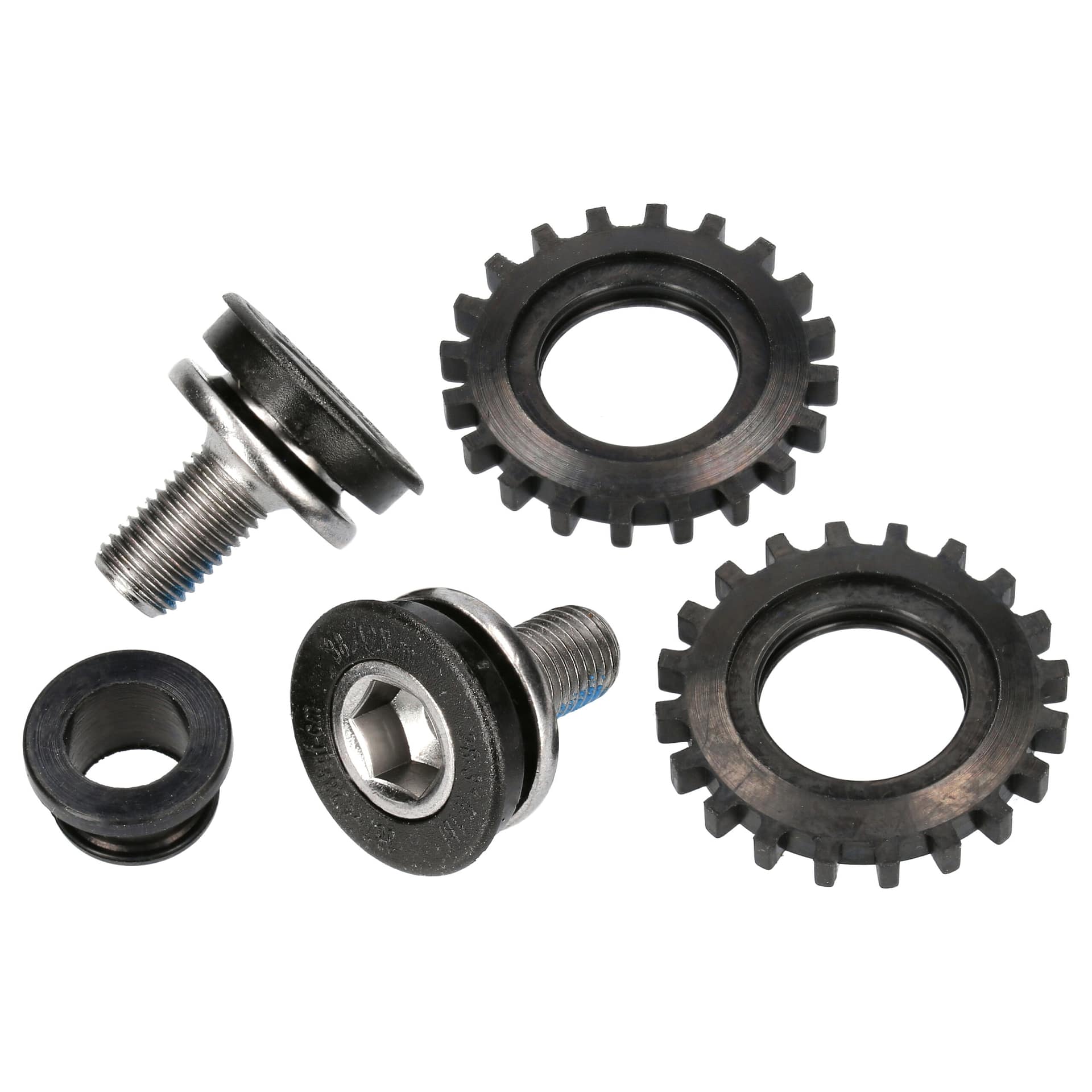

  • 1 Tretlager mit integriertem PAS-Sensor SR PA121.32.S oder SR PA112.32.S, je nach Variante
  • 1 kleine Dichtung für die Kabelführung am Tretlagergehäuse
  • 2 seitliche Gummidichtungen
  • 2 Kurbelschrauben für die rechte und linke Seite
Gewicht 0,34 kg
Maße n. v.
Aufwandspauschale

Nein

Marke

Bafang

Achslänge

119 mm, 127 mm

Kabellänge

50cm

Anzahl Impulse

32

Achsaufnahme

JIS-Vierkantaufnahme

Kompatibilität

CR A101.C, PA01.32.ST1601

Einbaulage

Mitte

Stecker

G6.4.2

Demontage Tretkurbel

erforderlich

Modell

SR PA112.32.S – 127mm, SR PA121.32.S – 119mm

EU-Verantwortl. Telefonnr.

+498990422032

Farbe

Schwarz

EU-Verantwortl. Postleitzahl

85757

Tretlagerbreite

68mm

Montageseite

Mitte

Tretlagertyp

Standard Tretlager/Innenlager

EU-Verantwortl. Handelsname

windmeile GmbH

Produktlinie

Bafang – CAN-Bus, Bafang – UART

EU-Varantwortl. Strasse

Liebigstr.

EU-Verantwortl. Stadt

Karlsfeld

EU-Verantwortl. Laendercode

DE

EU-Verantwortl. Laendername

Germany

EU-Verantwortl. E-Mail

[email protected]

EU-Verantwortl. Hausnummer

5

Länge

119mm, 127mm

Modell (alt)

SR PA112.32.S, SR PA121.32.S

Sensortyp

Kadenzsensor

Kompatibilität (neu)

CR A101.C, PA01.32.ST1601

Stecker (neu)

G6.4.2

Anleitungen und Informationen finden Sie unter dem Menüpunkt Anleitungen. Wenn Sie dort nicht fündig werden und weiterführende Hilfe benötigen, zögern Sie nicht Kontakt über unser Kundenportal mit uns aufzunehmen. Wir helfen Ihnen gerne weiter!
