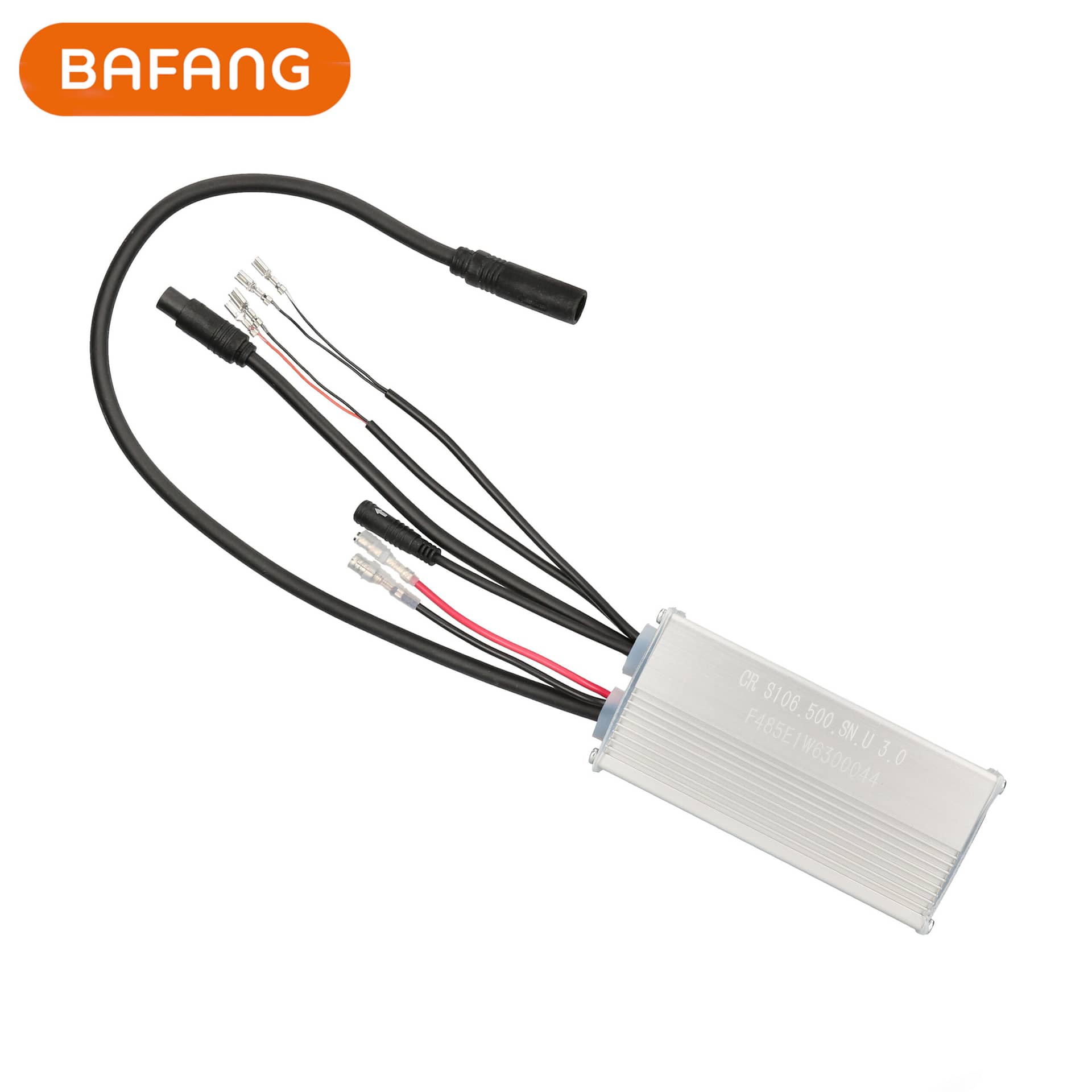

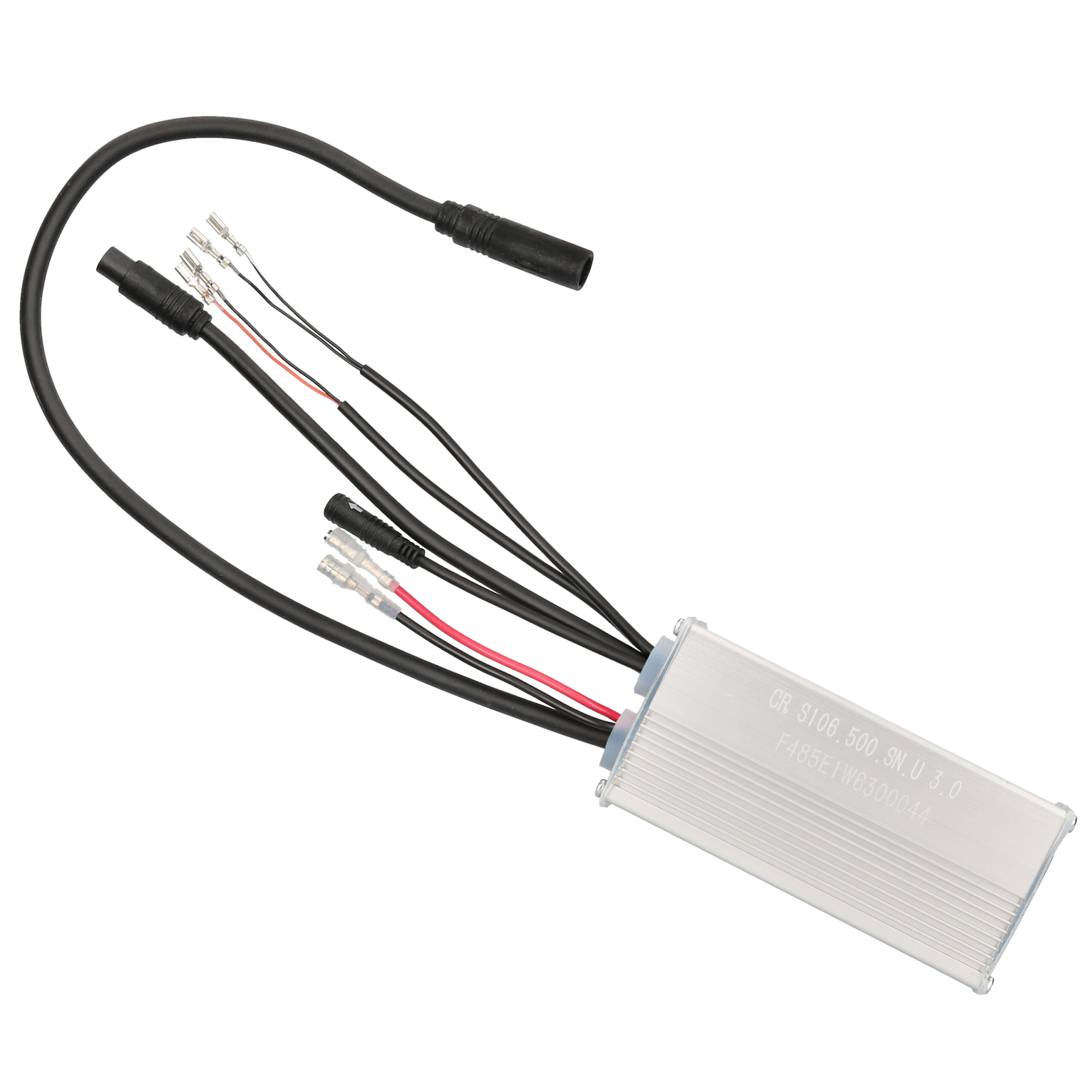

Bafang | E-Bike Sinus-Controller CR S106.500 SN 48V 250W 350W 500W, UART, max. 18A, Motor 9-Pin Julet 1T4 8-Pin, Akku 5mm Bullet

ab €85,99 inkl. MwSt., zzgl. Versand (DE kostenfrei)
(109 Kundenrezensionen)

GTIN 4251973604634 Artikelnummer 20161016921 Kategorien ,


  • Kostenloser Versand innerhalb Deutschlands*
  • 30 Tage Rückgaberecht**
  • Technischer Kundenservice

Eigenschaften

Farbe:
Silber
Marke:
Bafang
Spannung:
48V
Modell (alt):
FM G020.500 D, RM G020.500 D, RM G020.500 DC, RM G040.500 D, RM G040.500 DC, W100, W150
Kompatibilität (neu):
FM G020.500 D, RM G020.500 D, RM G020.500 DC, RM G040.500 D, RM G040.500 DC, RM G062.500.DC, W100, W150, FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, RM G020.350 DC
Kompatibilität:
FM G020.500 D, RM G020.500 D, RM G020.500 DC, RM G040.500 D, RM G040.500 DC, RM G062.500.DC, W100, W150, FM G020.250 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G040.250 D, RM G040.250 DC, RM G020.350 DC
Abmessungen:
115x53x33mm
Motortemperatursensorfunktion:
Nein
Bremslichtanschluss:
Nein
Kommutierung:
Sinus
Akkuhalterung:
nicht relevant
Produktlinie:
Bafang - UART
Controllerintegration:
Controllerbox
Controller-Akku-Stecker:
5mm Bullet
Modell:
CR S106.500 SN
Spannung - Leistung:
48V - 500W, 48V - 250W, 48V - 350W
Leistung:
500W, 250W, 350W
Lichtmodul:
6V - 3W
Max. Stromstärke:
18A
Stecker:
Z812AM
Programmierbar:
Ja
Akku-Controller-Stecker:
5mm Bullet
Motorstecker:
Z910AM
Radgröße:
frei einstellbar

Highlights

  • Bafang CR S106.500 SN Sinus-Torque-Controller für Bafang-UART-Nabenmotorsysteme
  • Ausführungen 48V – 250W, 48V – 350W und 48V – 500W mit maximal 18A
  • Für passende Bafang- und windmeile-Nabenmotoren mit Hallsensoren, Motorfreigabe abhängig von der Ausführung
  • Verarbeitet PAS-Signale und unterstützt die Drehmomentsensoren Bafang SR PA211.32.ST und SR PA222.32.ST
  • Programmierbare Leistungsdrosselung, 250W- und 350W-Ausführungen softwareseitig gedrosselt
  • Motoranschluss als 9-Pin-Julet-Buchse Z910AM
  • 8-Pin-Julet-Buchse Z812AM für den Bafang-1T4-Kabelbaum
  • Zweipoliger Akkuanschluss mit 5mm Bullet-Rundsteckern
  • Gehäusemaße 115 × 53 × 33 mm für die Unterbringung in einer Controllerbox
  • Lichtmodul 6V – 3W für StVZO-konforme windmeile-Front- und Rücklichter mit Professional-Steckersystem

Beschreibung

Der Bafang CR S106.500 SN ist ein Sinus-Torque-Controller für Bafang-UART-Systeme mit passenden Bafang- oder windmeile-Nabenmotoren mit Hallsensoren. Die Motorfreigabe richtet sich nach der Ausführung und der vollständigen Motorbezeichnung. Zur 500W-Ausführung passen unter anderem der Frontmotor Bafang FM G020.500 D sowie die Heckmotoren RM G020.500 D, RM G020.500 DC, RM G040.500 D und RM G040.500 DC. Der Controller verarbeitet PAS-, Hall- und Bremssensorsignale, übermittelt die verarbeiteten Informationen an das Display und steuert Motor und Beleuchtung. Als Drehmomentsensoren eignen sich Bafang SR PA211.32.ST und SR PA222.32.ST. Die Systemleistung lässt sich durch Programmierung drosseln, die 250W- und 350W-Ausführungen sind softwareseitig reduzierte Varianten des ursprünglichen 500W-Controllers. Alle Ausführungen arbeiten mit maximal 18A. Zur Ausstattung gehören neun Unterstützungsstufen, eine Geschwindigkeitsbegrenzung auf 25 km/h und ein Unterspannungsschutz bei 42V. Das 115 × 53 × 33 mm große Gehäuse ist für eine Controllerbox vorgesehen. Wählen Sie zwischen 48V – 250W, 48V – 350W und 48V – 500W nach der vorgesehenen Systemleistung und der jeweiligen Motorfreigabe. Gleichen Sie vor dem Austausch die vollständige Motorbezeichnung, die Akkuspannung, das UART-System und den verfügbaren Einbauraum ab.

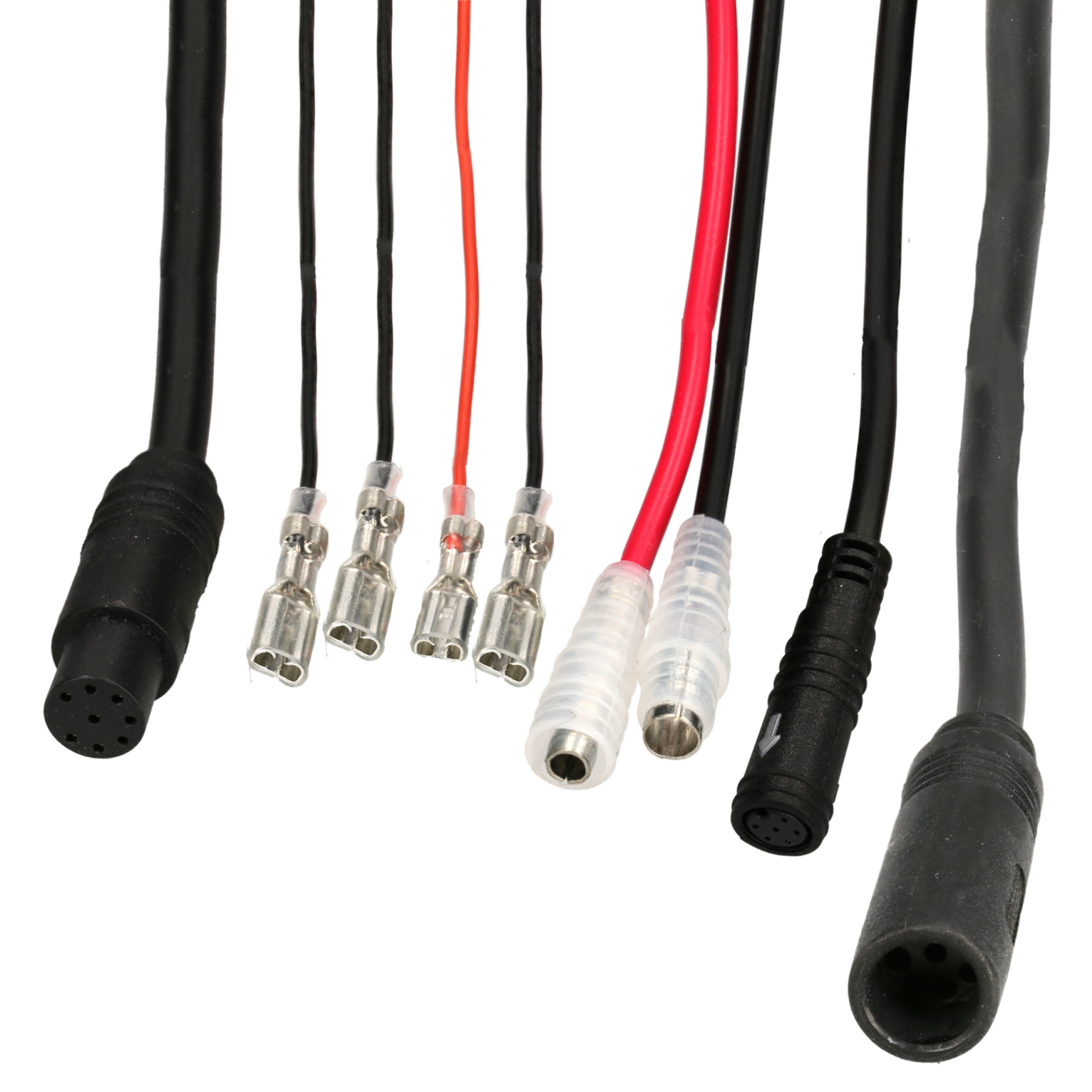

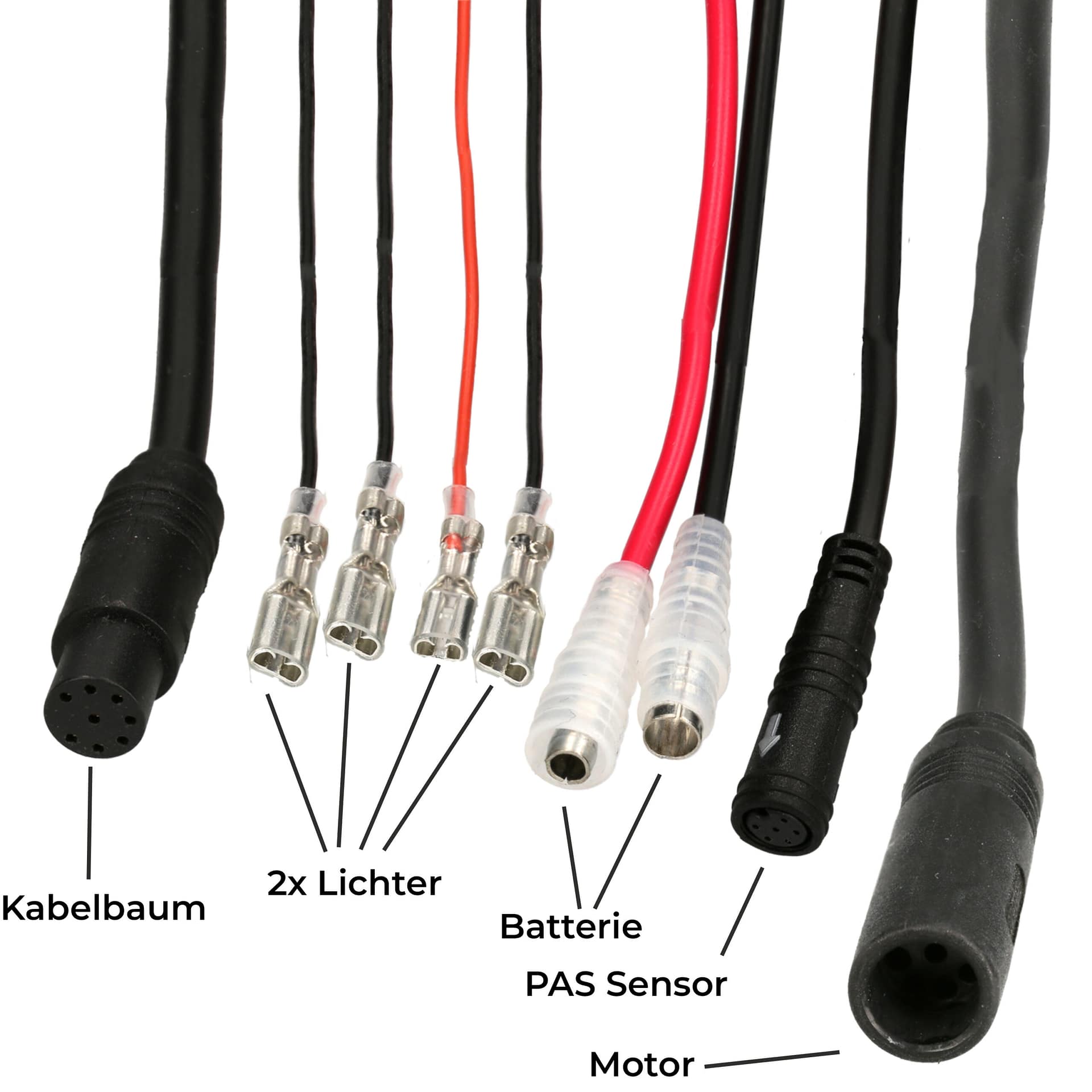

Anschluss und Einbau: Verbinden Sie den Motor über ein passendes Bafang- oder windmeile-Motorkabel mit der 9-Pin-Julet-Buchse Z910AM. Der Akku wird über den zweipoligen Anschluss mit 5mm Bullet-Rundsteckern angeschlossen. Für Gasgriff, Bremssensoren und Display ist ein Bafang-1T4-Kabelbaum erforderlich, der an die 8-Pin-Julet-Buchse Z812AM angeschlossen wird. Geeignet sind Bafang-UART-Displays mit entsprechendem Stecker sowie das Grin CA3-WP. Die Julet-Steckverbindungen sind witterungsbeständig. Das Lichtmodul 6V – 3W ist ausschließlich für StVZO-konforme windmeile-Front- und Rücklichter mit Professional-Steckersystem vorgesehen.

Lieferumfang

  • 1 Bafang E-Bike Torque-Controller
Gewicht 0,334 kg
Maße 22 × 15,6 × 4 cm
Spannung

48V

EU-Verantwortl. Laendername

Germany

Modell (alt)

FM G020.500 D, RM G020.500 D, RM G020.500 DC, RM G040.500 D, RM G040.500 DC, W100, W150

Kompatibilität (neu)

FM G020.250 D, FM G020.500 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G020.350 DC, RM G020.500 D, RM G020.500 DC, RM G040.250 D, RM G040.250 DC, RM G040.500 D, RM G040.500 DC, RM G062.500.DC, W100, W150

Aufwandspauschale

Nein

Kompatibilität

FM G020.250 D, FM G020.500 D, FM G370.250 D, RM G020.250 D, RM G020.250 DC, RM G020.350 DC, RM G020.500 D, RM G020.500 DC, RM G040.250 D, RM G040.250 DC, RM G040.500 D, RM G040.500 DC, RM G062.500.DC, W100, W150

Abmessungen

115x53x33mm

Motortemperatursensorfunktion

Nein

Bremslichtanschluss

Nein

Kommutierung

Sinus

Farbe

Silber

Akkuhalterung

nicht relevant

EU-Verantwortl. Telefonnr.

+498990422032

EU-Verantwortl. E-Mail

[email protected]

EU-Verantwortl. Postleitzahl

85757

EU-Varantwortl. Strasse

Liebigstr.

EU-Verantwortl. Laendercode

DE

EU-Verantwortl. Stadt

Karlsfeld

EU-Verantwortl. Hausnummer

5

EU-Verantwortl. Handelsname

windmeile GmbH

Produktlinie

Bafang – UART

Marke

Bafang

Controllerintegration

Controllerbox

Controller-Akku-Stecker

5mm Bullet

Modell

CR S106.500 SN

Spannung - Leistung

48V – 250W, 48V – 350W, 48V – 500W

Leistung

250W, 350W, 500W

Lichtmodul

6V – 3W

Max. Stromstärke

18A

Stecker

Z812AM

Programmierbar

Ja

Akku-Controller-Stecker

5mm Bullet

Motorstecker

Z910AM

Radgröße

frei einstellbar
